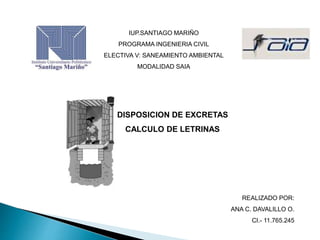

1. IUP.SANTIAGO MARIÑO
PROGRAMA INGENIERIA CIVIL
ELECTIVA V: SANEAMIENTO AMBIENTAL
MODALIDAD SAIA
DISPOSICION DE EXCRETAS
CALCULO DE LETRINAS
REALIZADO POR:
ANA C. DAVALILLO O.
CI.- 11.765.245

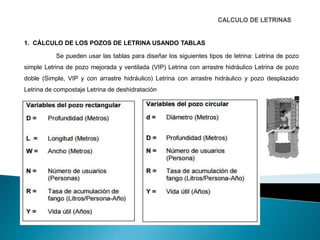

2. 1. CÁLCULO DE LOS POZOS DE LETRINA USANDO TABLAS
Se pueden usar las tablas para diseñar los siguientes tipos de letrina: Letrina de pozo
simple Letrina de pozo mejorada y ventilada (VIP) Letrina con arrastre hidráulico Letrina de pozo
doble (Simple, VIP y con arrastre hidráulico) Letrina con arrastre hidráulico y pozo desplazado
Letrina de compostaje Letrina de deshidratación

3. Ejemplos;

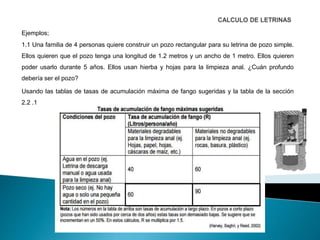

1.1 Una familia de 4 personas quiere construir un pozo rectangular para su letrina de pozo simple.
Ellos quieren que el pozo tenga una longitud de 1.2 metros y un ancho de 1 metro. Ellos quieren
poder usarlo durante 5 años. Ellos usan hierba y hojas para la limpieza anal. ¿Cuán profundo
debería ser el pozo?

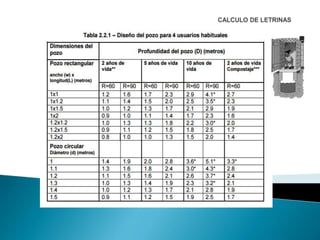

Usando las tablas de tasas de acumulación máxima de fango sugeridas y la tabla de la sección
2.2 .1

4. Respuesta R = 60, D = 1.5 metros

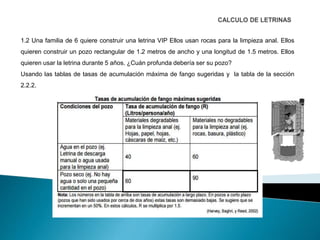

5. 1.2 Una familia de 6 quiere construir una letrina VIP Ellos usan rocas para la limpieza anal. Ellos
quieren construir un pozo rectangular de 1.2 metros de ancho y una longitud de 1.5 metros. Ellos
quieren usar la letrina durante 5 años. ¿Cuán profunda debería ser su pozo?
Usando las tablas de tasas de acumulación máxima de fango sugeridas y la tabla de la sección
2.2.2.

6. Respuesta R = 90, D = 2.0 metros

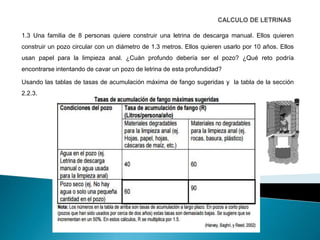

7. 1.3 Una familia de 8 personas quiere construir una letrina de descarga manual. Ellos quieren
construir un pozo circular con un diámetro de 1.3 metros. Ellos quieren usarlo por 10 años. Ellos
usan papel para la limpieza anal. ¿Cuán profundo debería ser el pozo? ¿Qué reto podría
encontrarse intentando de cavar un pozo de letrina de esta profundidad?
Usando las tablas de tasas de acumulación máxima de fango sugeridas y la tabla de la sección
2.2.3.

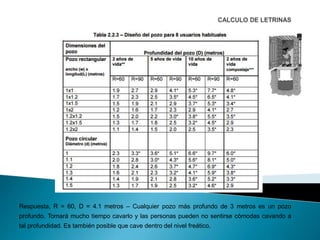

8. Respuesta, R = 60, D = 4.1 metros – Cualquier pozo más profundo de 3 metros es un pozo
profundo. Tomará mucho tiempo cavarlo y las personas pueden no sentirse cómodas cavando a
tal profundidad. Es también posible que cave dentro del nivel freático.

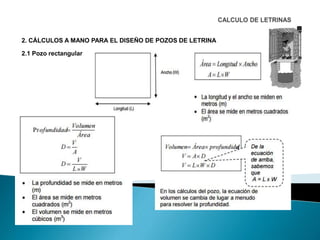

9. 2. CÁLCULOS A MANO PARA EL DISEÑO DE POZOS DE LETRINA
2.1 Pozo rectangular

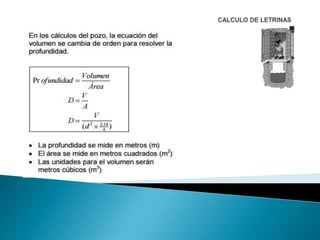

10. 2.2 Pozo circular

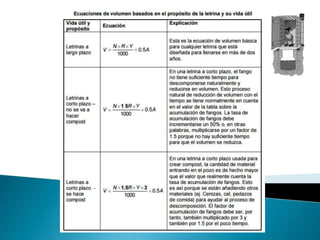

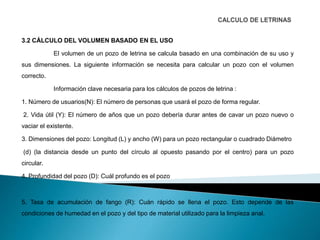

12. 3.2 CÁLCULO DEL VOLUMEN BASADO EN EL USO
El volumen de un pozo de letrina se calcula basado en una combinación de su uso y
sus dimensiones. La siguiente información se necesita para calcular un pozo con el volumen
correcto.
Información clave necesaria para los cálculos de pozos de letrina :
1. Número de usuarios(N): El número de personas que usará el pozo de forma regular.
2. Vida útil (Y): El número de años que un pozo debería durar antes de cavar un pozo nuevo o
vaciar el existente.
3. Dimensiones del pozo: Longitud (L) y ancho (W) para un pozo rectangular o cuadrado Diámetro
(d) (la distancia desde un punto del círculo al opuesto pasando por el centro) para un pozo
circular.
4. Profundidad del pozo (D): Cuál profundo es el pozo
5. Tasa de acumulación de fango (R): Cuán rápido se llena el pozo. Esto depende de las
condiciones de humedad en el pozo y del tipo de material utilizado para la limpieza anal.

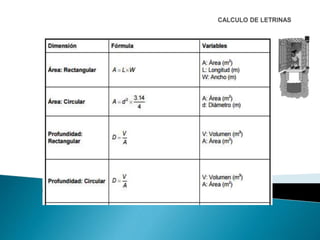

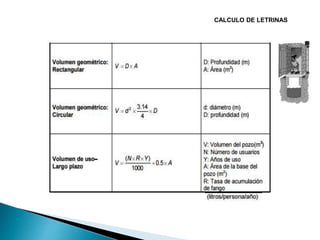

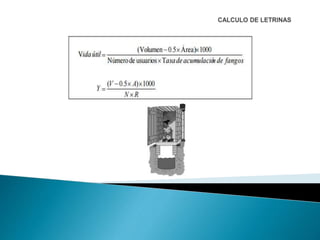

18. CALCULO DE LETRINAS

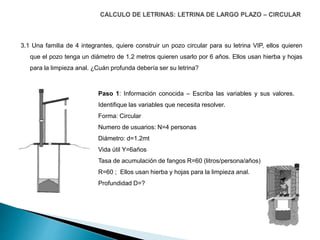

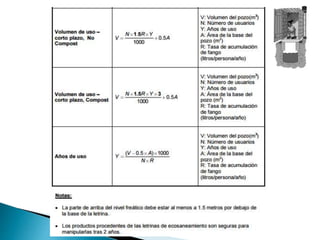

20. 3.1 Una familia de 4 integrantes, quiere construir un pozo circular para su letrina VIP, ellos quieren
que el pozo tenga un diámetro de 1.2 metros quieren usarlo por 6 años. Ellos usan hierba y hojas
para la limpieza anal. ¿Cuán profunda debería ser su letrina?
Paso 1: Información conocida – Escriba las variables y sus valores.
Identifique las variables que necesita resolver.
Forma: Circular
Numero de usuarios: N=4 personas
Diámetro: d=1.2mt
Vida útil Y=6años
Tasa de acumulación de fangos R=60 (litros/persona/años)
R=60 ; Ellos usan hierba y hojas para la limpieza anal.
Profundidad D=?

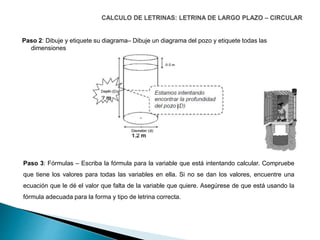

21. Paso 2: Dibuje y etiquete su diagrama– Dibuje un diagrama del pozo y etiquete todas las
dimensiones
Paso 3: Fórmulas – Escriba la fórmula para la variable que está intentando calcular. Compruebe
que tiene los valores para todas las variables en ella. Si no se dan los valores, encuentre una
ecuación que le dé el valor que falta de la variable que quiere. Asegúrese de que está usando la
fórmula adecuada para la forma y tipo de letrina correcta.

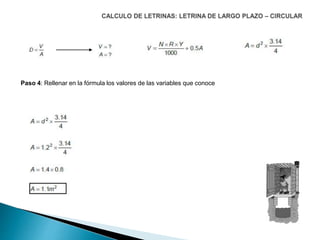

22. Paso 4: Rellenar en la fórmula los valores de las variables que conoce

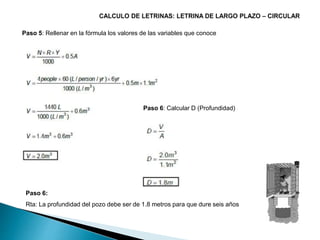

23. Paso 5: Rellenar en la fórmula los valores de las variables que conoce
Paso 6: Calcular D (Profundidad)
Paso 6:
Rta: La profundidad del pozo debe ser de 1.8 metros para que dure seis años

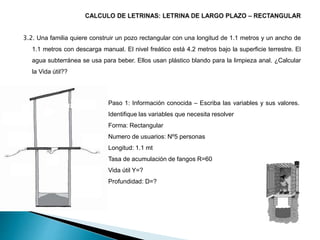

24. 3.2. Una familia quiere construir un pozo rectangular con una longitud de 1.1 metros y un ancho de
1.1 metros con descarga manual. El nivel freático está 4.2 metros bajo la superficie terrestre. El
agua subterránea se usa para beber. Ellos usan plástico blando para la limpieza anal. ¿Calcular
la Vida útil??
Paso 1: Información conocida – Escriba las variables y sus valores.
Identifique las variables que necesita resolver
Forma: Rectangular
Numero de usuarios: Nº5 personas
Longitud: 1.1 mt
Tasa de acumulación de fangos R=60
Vida útil Y=?
Profundidad: D=?

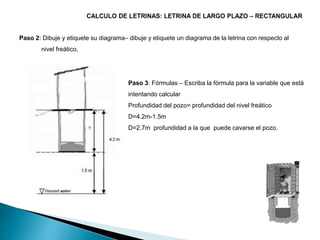

25. Paso 2: Dibuje y etiquete su diagrama– dibuje y etiquete un diagrama de la letrina con respecto al
nivel freático.
Paso 3: Fórmulas – Escriba la fórmula para la variable que está
intentando calcular
Profundidad del pozo= profundidad del nivel freático
D=4.2m-1.5m
D=2.7m profundidad a la que puede cavarse el pozo.

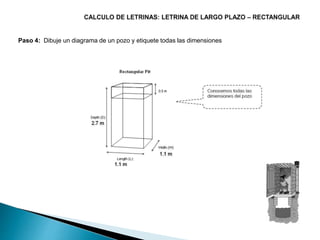

26. Paso 4: Dibuje un diagrama de un pozo y etiquete todas las dimensiones

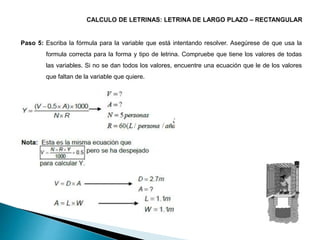

27. Paso 5: Escriba la fórmula para la variable que está intentando resolver. Asegúrese de que usa la
formula correcta para la forma y tipo de letrina. Compruebe que tiene los valores de todas
las variables. Si no se dan todos los valores, encuentre una ecuación que le de los valores
que faltan de la variable que quiere.

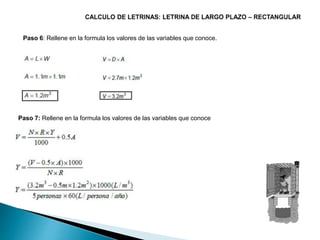

28. Paso 6: Rellene en la formula los valores de las variables que conoce.
Paso 7: Rellene en la formula los valores de las variables que conoce

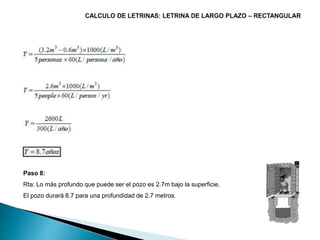

29. Paso 8:
Rta: Lo más profundo que puede ser el pozo es 2.7m bajo la superficie.
El pozo durará 8.7 para una profundidad de 2.7 metros.
