1. I.U.P Santiago Mariño
Extensión Maracaibo
Escuela de ingeniería civil
Realizado por
Vinicio Sánchez
22.087.634
Maracaibo, Enero 2016

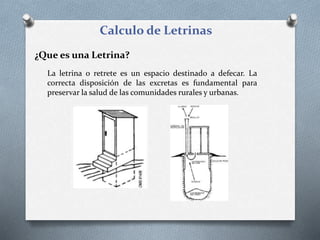

2. Calculo de Letrinas
¿Que es una Letrina?
La letrina o retrete es un espacio destinado a defecar. La
correcta disposición de las excretas es fundamental para
preservar la salud de las comunidades rurales y urbanas.

3. Calculo de Letrinas
Según la Norma Sanitaria 4044
De las Letrinas de Hoyo y otros Métodos para la Disposición de
Excretas sin Acarreo por Agua.
Artículo 530 Donde no se disponga de servicio de agua se
pondrán utilizar provisionalmente letrinas de hoyo, u otros
métodos sin acarreo por agua, previamente autorizado por la
Autoridad Sanitaria Competente para la disposición de excretas.
Procedimiento de Calculo de Letrinas de Hoyo Según
Norma

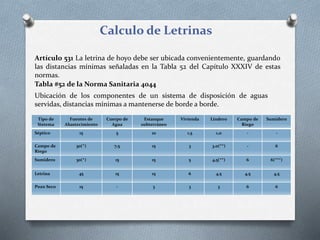

4. Calculo de Letrinas
Tipo de
Sistema
Fuentes de
Abastecimiento
Cuerpo de
Agua
Estanque
subterráneo
Vivienda Lindero Campo de
Riego
Sumidero
Séptico 15 5 10 1,5 1,0 - -
Campo de
Riego
30(*) 7,5 15 3 3.0(**) - 6
Sumidero 30(*) 15 15 5 4,5(**) 6 6(***)
Letrina 45 15 15 6 4,5 4,5 4,5
Pozo Seco 15 - 3 3 3 6 6
Ubicación de los componentes de un sistema de disposición de aguas
servidas, distancias mínimas a mantenerse de borde a borde.
Tabla #52 de la Norma Sanitaria 4044
Artículo 531 La letrina de hoyo debe ser ubicada convenientemente, guardando
las distancias mínimas señaladas en la Tabla 52 del Capítulo XXXIV de estas
normas.

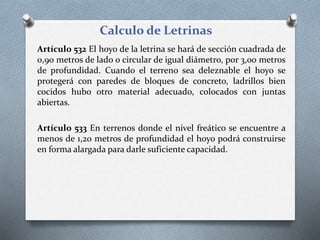

5. Calculo de Letrinas
Artículo 532 El hoyo de la letrina se hará de sección cuadrada de
0,90 metros de lado o circular de igual diámetro, por 3,00 metros
de profundidad. Cuando el terreno sea deleznable el hoyo se
protegerá con paredes de bloques de concreto, ladrillos bien
cocidos hubo otro material adecuado, colocados con juntas
abiertas.
Artículo 533 En terrenos donde el nivel freático se encuentre a
menos de 1,20 metros de profundidad el hoyo podrá construirse
en forma alargada para darle suficiente capacidad.

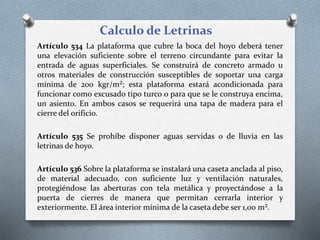

6. Calculo de Letrinas
Artículo 534 La plataforma que cubre la boca del hoyo deberá tener
una elevación suficiente sobre el terreno circundante para evitar la
entrada de aguas superficiales. Se construirá de concreto armado u
otros materiales de construcción susceptibles de soportar una carga
mínima de 200 kgr/m²; esta plataforma estará acondicionada para
funcionar como excusado tipo turco o para que se le construya encima,
un asiento. En ambos casos se requerirá una tapa de madera para el
cierre del orificio.
Artículo 535 Se prohíbe disponer aguas servidas o de lluvia en las
letrinas de hoyo.
Artículo 536 Sobre la plataforma se instalará una caseta anclada al piso,
de material adecuado, con suficiente luz y ventilación naturales,
protegiéndose las aberturas con tela metálica y proyectándose a la
puerta de cierres de manera que permitan cerrarla interior y
exteriormente. El área interior mínima de la caseta debe ser 1,00 m².

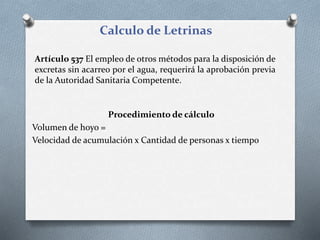

7. Calculo de Letrinas
Artículo 537 El empleo de otros métodos para la disposición de
excretas sin acarreo por el agua, requerirá la aprobación previa
de la Autoridad Sanitaria Competente.
Procedimiento de cálculo
Volumen de hoyo =
Velocidad de acumulación x Cantidad de personas x tiempo

8. FIN!
Gracias.
