Cálculo de la carga en
alimentadores y acometidas.

Art. 220-14.- Otras cargas Para todo tipo de construcciones.
Art. 220-14.- Otras cargas Para todo tipo de construcciones
En todas las construcciones, la carga mínima de cada salida de contacto de uso
general y salidas no utilizadas para alumbrado general, no debe ser menor a las
calculadas en (a) hasta (i) siguientes, las cargas indicadas se basan en la tensión de los
circuitos derivados.
Art. 220-14 (a) .- Aparatos o
cargas específicas. Una salida
para un aparato específico u otra
carga no incluida en 220-14(b)
hasta (I) se debe calcular con base
en la corriente del aparato o carga
conectada.
Art. 220-14 (c) .- Carga de
motor. Las salida para cargas de
motor se deben calcular de
acuerdo con los requisitos de
430-22, 430-24 y 440-6.
Art. 430-22 Un solo motor. Los conductores que alimente un solo motor
usado en una aplicación de uso continuo, deben tener una ampacidad no
menor al 125 por ciento del valor nominal de corriente del plena carga del
motor como se de termina en 430-6(a)(1).
Art.430-24.- Varios motores o motores y otras cargas. Los conductores que
alimentan varios motores o motores y otras cargas deben tener una
ampacidad no menor a la suma de cada uno de los siguientes:
(1) 125 por ciento de la corriente nominal de plena carga del motor con el
valor nominal más alto, tal como se determina en 430-6(a)
(2) La suma de los corrientes nominales de plena carga de todos los
motores del grupo, tal como se determina 430-6(a).
(3) 100 por ciento de la cargas no continuas que no son motores.
(4) 125 por ciento de las cargas continuas que no son motores.
Art.440-6.- Ampacidad y valor nominal. El tamaño de los conductores de los
equipos a los que se refiere este Artículo, se debe seleccionar de las tablas
310-15(b) a 310-15(b)(16), o calcular según 310-15 según corresponda. La
ampacidad exigida para los conductores y el valor nominal de los equipos se
debe determinar de acuerdo con 440-6(a) y 440-6(b).
Art. 220-14 (b) .- Secadoras
eléctricas y aparatos de coc-
ción en unidades de vivienda

Art. 220-14 (d) .- Luminarias: Una salida que
alimenta luminarias, se debe calcular con base
en el valor máximo en Voltamperes del equipo
y las lámparas para las que esté designada
dicha luminaria.
Art. 220-14 (e) .- Portalámparas de trabajo
pesado: Las salidas para portalámparas de
trabajo pesado se deben calcular con un
mínimo de 600VA.
Art. 220-14(f).- Alumbrado de anuncios y de
contorno. Las salidas para iluminación de
anuncios e iluminación de contorno se deben
calcular con una carga mínima de 1200 VA para
cada circuito derivado exigido como se
especifica en 600-4(a). El Art. 600-4(a) y (b) se
refiere a la marca del anuncio y a que los
portalámparas ( soquets ) deben estar
marcados con la potencia del foco a instalarse.
Art. 220-14 (g) .- Aparadores: Los aparadores
se deben calcular de acuerdo con cualquiera
de los siguientes incisos: (1) La carga unitaria
por salida como se exige en otras disposiciones
de esta sección. (2) 200 VA por cada 30cm de
aparador.
Art. 220-14 (h) .- Ensambles fijos de múltiples salidas ( tiras
multicontactos): Los ensambles fijos de múltiples salidas usados en
edificios que no sean unidades de vivienda, habitaciones de huéspedes
o suites de huéspedes en hoteles o moteles, se deben calcular de
acuerdo con (1) o(2) siguientes:
(1) En caso de que sea improbable que se usen simultáneamente varios
aparatos, por cada 1.5m o fracción de cada tramo separado y
continuo, se debe considerar una salida de cuando menos 180VA.
(2) (2) En el caso de aparatos que sea probable que se usen
simultáneamente, cada de tramo de 30cm o fracción se debe
considerar como una salida de cuando menos 180VA.
Art. 220-14(d),(e),(f),(g),(h),(i).- Continuación de Otras cargas Para todo tipo
de construcciones.
Art. 220-14 (i).- Salidas para contactos. Excepto como se establece en
(j) y (k) siguientes, las salidas de contactos se deben considerar cuando
menos de 180VA para cada contacto sencillo o múltiple instalado en el
mismo yugo. Un contacto múltiple compuesto de cuatro o mas
contactos, se debe calcular con no menos de 90VA para cada contacto.
Este disposición no se debe aplicar a salidas para contactos
especificados en 210-11(c)(1)y (c)(2).
Art. 210-11(c)(1).- Se refiere a circuitos derivados para aparatos
pequeños en unidades de vivienda.
Art. 210-11(c)(2).- Se refiere a circuitos derivados para lavadora en
unidades de vivienda

Art. 220-14(j) y (k).- Continuación de Otras cargas Para todo tipo de
construcciones.
Art. 220-14(j).- Alojamientos: En viviendas
unifamiliares, bifamiliares y multifamiliares y en
habitaciones de huéspedes o suites de huéspedes de
hoteles y moteles las salidas especificadas en este
mismo subinciso están incluidas en los cálculos de
carga de alumbrado general de 220-12, no se deben
exigir cálculos de carga adicionales para estas salidas.
NOTA El Art. 220-12 se refiere al cálculo de la carga
de iluminación por m² según tipo de local.
(1) Todas las salidas de contactos para uso general
de 20 Amperes nominales o menos incluidos los
contactos conectados a los circuitos en 210-
11(c)(3) , NOTA El Art. 210-11(c)(3) se refiere a
los contactos en baños.
(2) Las salidas de contactos especificadas en el Art.
210-52(e) y (g). NOTA el Art. 210-52(e) y (g) se
refiere a contactos instalados en salidas
exteriores, sótanos, garajes y edificios accesorios.
Art. 220-14(k).- Bancos y edificios de oficinas: En
bancos o edificios de oficinas las cargas de contactos se
deben calcular de modo que sean superiores a las que
se indican en los incisos (1) O (2) siguientes:
(1) La carga calculada a partir de 220-14(i), NOTA se
refiere a 180VA por salida.
(2) 11VA por m²
Art. 220-14(l).- Otras salidas: Otras salidas no cubiertas
desde (a) hasta (k) de esta sección, se deben calcular en
base a 180VA por salida.

Cálculo de la carga para alimentadores y acometidas en locales que no son vivienda
Línea Concepto Carga
1
Carga de contactos (no continuos) Art.220-14(i)
Multiplique cada contacto sencillo o múltiple en el mismo yugo por 180 VA.
Multiplique cada contacto en ensamble de cuatro o más contactos por 90 VA por contacto
2
Ensambles fijos de múltiples salidas (no continuos) 220-14(h)
Multiplique cada 1.5m o sección de la barra multicontactos por 180 VA.
Si es probable que los contactos se usen simultáneamente multiplique cada 30 cm por 180 VA.
3
Factor de demanda para contactos que no son de vivienda (220-44).
Si la carga de contactos es mayor de 10 KVA aplique el factor de demanda de la tabla 220-44.
Sume las líneas 1 y 2 y multiplique los primeros 10 KVA o menos por 100% y el resto por 50%.
4
Cargas de contactos en bancos y oficinas solamente 220-14(k).
1).- Calcule la demanda en la línea 3. 2).- Multiplique 11 VA por cada m² y anótelo en la línea 4. 3).- Compare los
valores de las líneas 3 y 4 y omita el más pequeño.
5
Carga del alumbrado general tabla 220-12.
Multiplique el valor de carga unitaria en VA/m² (según el tipo de local), por los m² de área al exterior de los muros.
6
Factores de demanda de la carga de alumbrado 220-42. Aplique los factores de demanda para alumbrado de la
tabla 220-42 en las diferentes áreas de hospitales, hoteles, moteles, edificios de departamentos (no incluya áreas de
cocina) y bodegas. No incluya las zonas donde el alumbrado completo se usará simultáneamente.
7
Rieles de iluminación (se consideran en adición al alumbrado general). 220-43(b).
Incluya 150 VA por cada 60cm o fracción.
8

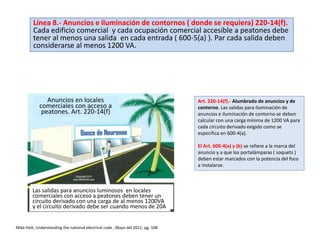

Anuncios e iluminación de contornos (donde se requiera) 220-14(f). Cada edificio comercial y cada ocupación
comercial accesible a peatones debe tener al menos una salida en cada entrada (600-5(a)). Par cada salida deben
considerarse al menos 1200 VA.
Cálculo de carga para alimentadores y acometidas
en locales que no son vivienda

9
Iluminación de aparadores 220-43(a)
Incluya al menos 200 VA por cada 30cm de aparador medidos a lo largo en la base del aparador.
10

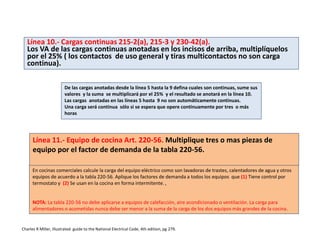

Cargas continuas 215-2(a), 215-3 y 230-42(a). Los VA de las cargas continuas anotadas en los incisos de arriba,
multiplíquelos por el 25% ( los contactos de uso general no son carga continua).
11 Equipo de cocina 220-56. Multiplique tres o más piezas de equipo por el factor de demanda de la tabla 220-56.
12
Cargas no coincidentes 220-60. Se pueden omitir las cargas más pequeñas de dos o más cargas no coincidentes ya que
nunca operarán juntas (calefacción y aire acondicionado).
13
Cargas de motores 220-18(a), 430-24, 430-25, 430-26 y 440.
Multiplique el motor más grande por el 25% y súmelo a la carga.
14
Todas las otras cargas. Agregue todas las otras cargas no continuas considerando el 100%.
Agregue las otras cargas continuas ( operan tres horas o más en forma continua ) multiplicándolas por el 125%
15
Carga total demandada en VA. Sume desde el inciso 3 hasta el 14 y esa será la carga mínima requerida
16
Amperaje mínimo divida el total de la
carga en Voltamperes entre el voltaje 16 17
Tamaño mínimo del alimentador o de
la cometida 240.6(A)
18
Tamaño del conductor alimentador Tablas 310.16 a la 310.21. Use las tablas 310.15 (B) (1) a la (6) para
determinar el tamaño del conductor. Si la sobrecorriente excede 800 amperes, la ampacidad del conductor
debe de ser igual o más grande que el rango de sobrecorriente de 204.4 (C).
19
Tamaño del Conductor Neutro 220.61 El conductor neutro puede ser más pequeño que el conductor de
fase,pero no más pequeño que el máximo desbalance determinado por el artículo 220.250.24(C) (1)
Se establece que el neutro no puede ser más pequeño que el conductor del electrodo de tierra especificado
en la tabla 250.66. Un factor de demanda es permitido para cargas que sobrepasan los 200 amperes.
20
Dimensión del Conductor del Electrodo de Tierra. 250.66Use la línea 18 para encontrar el conductor del
electrodo de tierra en la tabla 250.66.Tamaño del conductor de tierra del equipo (para alimentadores)
250.122. Utilice la línea 17 para encontrar el conductor de tierra del equipo en la tabla 250.122. Los tipos de
conductores de tierra de los equipos se enlistan en 250.118.

Línea 1.- Carga de contactos (no continuos) Art.220-14(i)
Multiplique cada contacto sencillo o múltiple en el mismo yugo por 180 VA.
Multiplique cada contacto en ensamble de cuatro o mas contactos por 90 VA por contacto.
Carga de contactos para todo tipo
de construcciones 220-14(i)
Dos
salidas
Una
salida
Dos yugos
Un yugo
Dos yugos
Un yugo
Cada salida para contactos de uso general para 15
o 20 A , se considera de 180 VA por yugo
Mike Holt, Understanding the national electrical code , Mayo del 2011, pg. 114
Charles R Miller, Illustrated guide to the National Electrical Code, 4th edition, pg 274
Ejemplo. Un local oficinas tiene 75
contactos dúplex y 10 sencillos, ¿ cual es la
carga?.
75 + 10 = 85 contactos
85 x 180 VA = 15,300 VA
NOTA.- Los contactos para usos generales no
son cargas continuas.
NOTA.- Debido a que los contactos en las
habitaciones de huéspedes de
hoteles/moteles y suites están incluidos en
el cálculo general de carga, no se requieren
cálculos adicionales en la carga.

Art. 220-14 (i).- Salidas para
contactos. Excepto como se
establece en (j) y (k) siguientes, las
salidas de contactos se deben
considerar cuando menos de 180VA
para cada contacto sencillo o
múltiple instalado en el mismo
yugo. Un contacto múltiple
compuesto de cuatro o mas
contactos, se debe calcular con no
menos de 90VA para cada contacto.
Este disposición no se debe aplicar a
salidas para contactos especificados
en 210-11(c)(1)y (c)(2).
Art. 220-14 (i).- Salidas para contactos.
Número de contactos por circuito- comercial
220-14(i)
Interruptor TM de 20 A , 120V
180 VA por
contacto
(yugo)
Carga del circuito derivado= 120V x 20 A
Carga del circuito derivado= 2,400VA.
Cada contacto/yugo= 180 VA
2400VA carga/180VA por yugo = 13 yugos

Línea 2.- Ensambles fijos de múltiples salidas ( no continuos) 220-14(h)
Donde es probable que los contactos se usen simultáneamente multiplique cada 30 cm por 180 VA.
Cálculo de la carga de Ensambles fijos de
múltiples salidas 220-14(h)
La carga de los EFM en locales comerciales debe calcularse de
acuerdo a (1) O (2)
(1) Cada 1.5m o fracción es igual a 180 VA.
(2) Si se usan simultáneamente cada 30cm es igual a 180 VA.
NOTA.- EFM Ensambles Fijos de Múltiples Salidas
Ejemplo.- Un local comercial tiene 22.5m lineales
de tira multicontactos fijos, con 4.5 m sujetos a
uso simultaneo. ¿ Cual es la carga ?.
Carga no simultanea:
22.5m – 4.5m = 18 m
18m ÷ 1.5 = 12
12 x 180 VA = 2160 VA.
Carga de uso simultaneo:
450cm ÷ 30cm = 15
15 X 180 VA = 2700 VA
2160 + 2700 = 4860 VA

Línea 3.- Factor de demanda para contactos que no son de vivienda (220-44).
Si la carga de contactos es mayor de 10 KVA aplique el factor de demanda de la tabla 220-44.
Sume las líneas 1 y 2 y multiplique los primeros 10 KVA o menos por 100% y el resto por 50%.
Ejemplo.- Un local comercial tiene una carga de contactos fijos de 15,300
VA y 4860 VA de contactos en tiras multicontactos fijas. ¿ Cual debe ser la
carga a considerar en el cálculo total después de aplicar el factor de
demanda correspondiente?.
Primero se restan 10,000 VA de la carga total de contactos.
20,160 – 10,000 = 10,160 VA
De acuerdo a los factores de demanda de la tabla 220-44, la carga de
contactos que excede los 10 KVA, puede multiplicarse por el 50%.
10,160 X .5 = 5,080 VA.
La carga total de contactos es la suma.
10,000 VA + 5,080 VA = 15,080 VA.

Art. 220-14(K).- Banco y edificios de oficinas.
En banco o edificios de oficinas, las cargas de
contactos se deben calcular de acuerdo a los
incisos (1) o (2), siguientes y seleccionar la
mayor
(1) La carga calculada a partir de 220-14(i)
(2) 11 voltamperes/m²
Art. 220-14(K).- Bancos y edificios de oficinas.
Cálculo de la carga de contactos en bancos y
oficinas Art. 220-14(k)(1)
Banco con 1675m²
140 contactos
Banco con 1675m²
160 contactos
Cálculo de la carga de contactos en bancos y
oficinas Art. 220-14(k)(1)
Determine la carga mayor con 220-14(k)(1) y (k)(2)
220-14(k)(1) y (220-44).
140 contactos x 180VA = 25200 VA
Primeros 10,000VA al 100% - 10,000VA = 10,000VA
Resto al 50% 15,200VA = + 7,600VA
Carga de contactos calculada 17,600VA
Con 220-14(k)(2), 1,675m²x 11VA/m² = 18,425VA
Determine la carga mayor con 220-14(k)(1) y (k)(2)
220-14(k)(1) y (220-44).
160 contactos x 180VA = 28,800 VA
Primeros 10,000VA al 100% - 10,000VA = 10,000VA
Resto al 50% 18,800VA = +9,400VA
Carga de contactos calculada 19,400VA
Con 220-14(k)(2), 1,675m²x 11VA/m² = 18,425VA
Tabla 220-44.- Factores de demanda para
cargas de contactos en inmuebles que no son
unidades de vivienda
Parte de la carga de
contactos a la que se aplica
el factor de demanda
(Voltamperes)
Factor de
demanda (%)
Primeros 10 KVA o menos
A partir de 10 KVA
100%
50 (%)

Línea 4.- Cargas de contactos en bancos y oficinas solamente 220-14(k).
1).- Calcule la demanda en la línea 3. 2).- Multiplique 11 VA por cada m² y anótelo en la línea
4. 3).- Compare los valores de las líneas 3 y 4 y omita el más pequeño.
Nota.- Para el caso concreto de definición
de la carga en locales de bancos u oficinas,
se debe comparar el resultado que se
obtiene de multiplicar el área del local
(incluyendo los muros) en m² por 11 VA,
con la carga total de contactos obtenida de
acuerdo al método usado en la línea 3, y
considerar solo la carga que resulte mayor.
Si el número de contactos a instalar en
bancos u oficinas es desconocido, la carga
se debe obtener multiplicando el área en
m² por 11 VA.
Ejemplo.- Un local que será ocupado por
oficinas, tiene un área de 600m². ¿ cual es la
carga de contactos que se debe estimar?.
600m² X 11 VA = 6,600 VA.
Este resultado se colocará en la línea 4 y
deberá compararse con el de la línea 3. Para
efecto de cálculo de la carga, deberá usarse
el que sea más grande.

Línea 5.- Carga del alumbrado general tabla 220-12.
Multiplique el valor de carga unitaria en VA/m² ( según el tipo de local ), por los m² de área al exterior
de los muros.
Ejemplo.- Un local que será usado para oficinas tiene
un área de 600m². ¿ Cual es la carga mínima del
alumbrado?.
Superficie del local x Factor de la tabla 220-12
600m² X 39 VA/m² = 23,400 VA.
NOTA Los valores unitarios de estos cálculos , se basan en
condiciones de carga mínima y un factor de potencia del 100%
y puede ser que no provean la capacidad suficiente para la
instalación considerada, por lo que la carga de iluminación
deberá calcularse de acuerdo al proyecto, con base en las
características eléctricas de la carga (220-14(d)) y las
condiciones de uso ( continuas o no continuas), sin embargo
dicha carga nunca deberá ser menor a la calculada de acuerdo
a la tabla 220-12.
Ejemplo.- Un local que será usado para tienda tiene
un área de 3000m². ¿Cuál es la carga mínima del
alumbrado?
Superficie del local x Factor de la tabla 220-12
3000m² X 33 VA/m² = 99,000 VA.

Línea 6 Factores de demanda de la carga de alumbrado 220-42.
Aplique los factores de demanda para alumbrado de la tabla 220-42 en las diferentes
áreas de hospitales, hoteles, moteles, edificios de departamentos ( no incluya áreas de
cocina ) y bodegas. No incluya las zonas donde el alumbrado completo se usará
simultáneamente.
Ejemplo.- Después de aplicar los factores de demanda, la
carga de alumbrado de los cuartos para pacientes de un
hospital cuya área es de 9,300 m²es 50,920 VA.
Primero multiplique 9,300 m² por la carga unitaria para
un hospital (22VA/m²) que se encuentra en la tabla
220-12 .
9,300m² X 22VA/m² = 204,600VA .
Enseguida multiplique los primeros 50,000VA por el 40%
(Tabla 220-42) (50,000VA x 40%) = 20,000VA
Enseguida multiplique el resto por el 20%(Tabla 220-42),
(204,600 – 50,000 = 154,600VA), (154,600 x 20% =
30,920VA).
Finalmente sume los dos resultados, (20,000 + 30,920 =
50,920 VA.)
NOTA.- El número de circuitos derivados se determina antes de aplicar la
tabla 220-42
Nota.- Los factores de demanda
aplican solo a ciertas áreas de
hospitales, hoteles, moteles y
bodegas.
No se deben incluir áreas donde el
alumbrado opera en forma
simultánea.
Como el alumbrado se considera una
carga continua, las cargas continuas
no deben disminuirse con los factores
de la tabla 220-42, al contrario deben
incrementarse en un 25% ( Línea 10)

Art. 220-42.- Alumbrado general.
Art.220-42.-Los factores de demanda especificados en la Tabla 220-42 se deben aplicar a la
parte de alumbrado general de la carga total calculada del circuito derivado. Estos factores
no se deben aplicar para calcular iluminación general.

Cálculo de la carga en rieles de iluminación
comerciales Art. 220-43(b)
La carga de rieles de iluminación para
conductores alimentadores y de
acometida no debe ser menor de
150VA por cada 60cm o fracción.
Esto no se aplica
a casas ni a
cuartos de
hoteles y moteles
NOTA: No hay límite de la longitud del riel para
un circuito derivado, pero la carga instalada se
limita a la relación entre potencia de las
lámparas y capacidad del circuito derivado.
Ejemplo: Para dimensionar los conductores
del alimentador o de la acometida, ¿ cual es
la carga aproximada de un riel de
iluminación de 45m de largo instalado en un
local comercial?
Calculo de la carga del alimentador:
45 ÷ .6 = 75 tramos de 60cm.
75 tramos X 150VA = 11250VA.
150 X 1.25 ( carga continua ) = 14,062VA.
Ejemplo: ¿ Cuantas lámparas de 75VA
pueden instalarse en un riel de iluminación de
abastecido por un circuito de 20 A a 120V, de
10m de largo en un local comercial?
Máxima carga permitida en el circuito:
20 A X 0.8 = 16 A.
16 A X 120 V = 1920 VA.
Cantidad de lámparas = 1920 ÷ 75 = 25.6
Se pueden instalar 25 lámparas
Línea 7. Rieles de iluminación ( se consideran en adición al alumbrado general).
220-43(b). Incluya 150 VA por cada 60cm o fracción.

Anuncios en locales
comerciales con acceso a
peatones. Art. 220-14(f)
Las salidas para anuncios luminosos en locales
comerciales con acceso a peatones deben tener un
circuito derivado con una carga de al menos 1200VA
y el circuito derivado debe ser cuando menos de 20A
Art. 220-14(f).- Alumbrado de anuncios y de
contorno. Las salidas para iluminación de
anuncios e iluminación de contorno se deben
calcular con una carga mínima de 1200 VA para
cada circuito derivado exigido como se
especifica en 600-4(a).
El Art. 600-4(a) y (b) se refiere a la marca del
anuncio y a que los portalámparas ( soquets )
deben estar marcados con la potencia del foco
a instalarse.
Línea 8.- Anuncios e iluminación de contornos ( donde se requiera) 220-14(f).
Cada edificio comercial y cada ocupación comercial accesible a peatones debe
tener al menos una salida en cada entrada ( 600-5(a) ). Par cada salida deben
considerarse al menos 1200 VA.

Línea 9.- Iluminación de aparadores 220-43(a)
Incluya al menos 200 VA por cada 30cm de aparador medidos a
lo largo en la base del aparador.
Cálculo de la carga de iluminación de
aparadores Art. 220-14(g)(2)
8m de luces
de aparador
8m de luces
de aparador
16m lineales de luces de aparador
16 ÷ .3 = 53.3 tramos de 30cm.
54 x 200VA = 10,800VA.
Art. 220-14 (g) .- Aparadores: Los aparadores
se deben calcular de acuerdo con cualquiera
de los siguientes incisos: (1) La carga unitaria
por salida como se exige en otras disposiciones
de esta sección. (2) 200 VA por cada 30cm de
aparador.

Línea 10.- Cargas continuas 215-2(a), 215-3 y 230-42(a).
Los VA de las cargas continuas anotadas en los incisos de arriba, multiplíquelos
por el 25% ( los contactos de uso general y tiras multicontactos no son carga
continua).
De las cargas anotadas desde la línea 5 hasta la 9 defina cuales son continuas, sume sus
valores y la suma se multiplicará por el 25% y el resultado se anotará en la línea 10.
Las cargas anotadas en las líneas 5 hasta 9 no son automáticamente continuas.
Una carga será continua sólo si se espera que opere continuamente por tres o más
horas
Línea 11.- Equipo de cocina Art. 220-56. Multiplique tres o mas piezas de
equipo por el factor de demanda de la tabla 220-56.
En cocinas comerciales calcule la carga del equipo eléctrico como son lavadoras de trastes, calentadores de agua y otros
equipos de acuerdo a la tabla 220-56. Aplique los factores de demanda a todos los equipos que (1) Tiene control por
termostato y (2) Se usan en la cocina en forma intermitente. ,
NOTA: La tabla 220-56 no debe aplicarse a equipos de calefacción, aire acondicionado o ventilación. La carga para
alimentadores o acometidas nunca debe ser menor a la suma de la carga de los dos equipos más grandes de la cocina.
Charles R Miller, Illustrated guide to the National Electrical Code, 4th edition, pg 279.

Cálculo de la carga del alimentador o
acometida de equipo de cocina
comercial 220-56.
Calen. de
refuerzo
15 KW*
Calen. de
Agua
15 KW*
Horno
3 KW
Freidor
2 KW
Tabla 220-56, 4 unidades, 80% de la carga conectada.
Calentador de agua 15KW*
Calent. de refuerzo 15KW*
Horno 3KW
Freidor 2KW
Carga total conec. 35KW x 0.80 = 28KW Demanda
Dos cargas más grandes:
Calentador de agua 15KW
Calen. de refuerzo 15KW
30KW que exceden 28KW
Carga calculada para el alimentador o acometida = 30KW
Calcule la carga del equipo de cocina
La carga calculada no
puede ser menor que la
suma de la carga de los
dos equipos más grandes.
Ejemplo: ¿Cual es la carga calculada
para un alimentador o acometida que
alimenta los siguientes equipos de
cocina?
Un calentador de agua de 15KW, un
calentador de refuerzo de 15KW, un
horno de 3KW y un freidor de 2KW.
1.- La suma de la carga es 35KW.
35KW X 0.8 F.D. = 28KW Demanda
2.- Suma de la carga de los dos equipos
más grandes = 30KW
La carga correcta es 30KW.
Línea 11.- Equipo de cocina Art. 220-56. Multiplique tres o mas piezas de
equipo por el factor de demanda de la tabla 220-56.
En cocinas comerciales calcule la carga del equipo eléctrico
como son lavadoras de trastes, calentadores de agua y otros
equipos de acuerdo a la tabla 220-56. Aplique los factores
de demanda a todos los equipos que (1) Tiene control por
termostato y (2) Se usan en la cocina en forma
intermitente. NOTA: La tabla 220-56 no debe aplicarse a
equipos de calefacción, aire acondicionado o ventilación. La
carga para alimentadores o acometidas nunca debe ser
menor a la suma de la carga de los dos equipos más grandes
de la cocina.

Línea 12.- Cargas no coincidentes 220-60. Se pueden omitir las cargas más
pequeñas de dos o más cargas no coincidentes ya que nunca operarán juntas
(calefacción y aire acondicionado).
Ejemplo.- Cargas no coincidentes.
Ejemplo: Para el cálculo de un alimentador que abastece
una refrigeración de 5 hp a 230V, con corriente nominal
de 28 A y tres unidades de calefacción eléctrica de 3 KW
cada una, ¿Cuál de las 2 cargas se debe omitir ?.
Carga A/C = 230v x 28= 6,440 VA
Con F.P=1
Carga A/C= 6,440 W
Carga calefacción= 3x 3,000= 9,000W
La respuesta correcta es 6,440W
Cargas no coincidentes
220-60
Calefacción 3 de 3 KVA C.U
o
¿Cuál de las 2?
NOTA: Se puede omitir la más pequeña de las dos.(Art.220-60)
Calefacción y A/C no se utilizan al
mismo tiempo omitir la carga más
pequeña

Cargas no coincidentes Artículo 220-60.- Motores donde la operación
de uno bloquea la operación del otro.
Art. 220-60
Donde las cargas no pueden
usarse al mismo tiempo, sólo
la carga mayor se usa en los
cálculos
El motor 2 no
puede arrancar si
el motor 1 esta
operando
El motor 4 no
puede arrancar si
el motor 3 esta
operando

Línea 13.- Cargas de motores 220-18(a), 430-24, 430-25, 430-26 y 440.
Multiplique el motor más grande por el 25% y súmelo a la carga.
NOTA: Art.220-18(a).-Cuando existen motores mayores a
1/8 HP en combinación con otras cargas, la carga total se
debe basar en el 125% de la carga del motor más grande
más la suma de las otras cargas.
Motor de mayor potencia.
430-17
Para efectos de carga se
debe considerar el motor
de mayor potencia y no
necesariamente el que
demande mayor
corriente.
Motor con
mayor co-
rriente y
menor po-
tencia.
10 HP
208V, 3f
30.8 A IPC
5 HP
208V, 1f
30.8 A IPC
3 HP
115V, 1f
34 A IPC
Ejemplo: Una fábrica de muebles tiene
instalados tres motores:
A.- 10 HP, 208 V, 3f, IPC = 30.8 A.
B.- 5 HP, 208 V, 1f, IPC = 30.8 A.
C.- 3 HP, 115 V, 1f, IPC = 34 A.
¿Cuál es la carga del alimentador o acometida?
Carga de Cada motor:
Motor A: 208 X 30.8 X 1.732 = 11,096 VA.
Motor B: 208 X 30.8 = 6,406 VA.
Motor C: 115 X 34 = 3,910 VA.
Carga motor mayor x 1.25
11,096 X 1.25= 13,870 VA.
Carga de motores = (VAMM X 1.25 ) + suma de
Los VA de los demás motores.
13,870+6,406+3,910 = 24,186 VA.

Ejemplo (220-42).- Alumbrado general.

Art. 220-40.-Generalidad. La carga
calculada de un alimentador o de
una acometida no debe ser menor a
la suma de las cargas en los circuitos
derivados alimentados, como se
determina en la parte B de este
Artículo, después de aplicar
cualquier factor de demanda
aplicable y permitido para las partes
C o D o exigidos por la parte E.
NOTA: Véase 220-18 (b)para la carga máxima en amperes, permitida
para unidades de alumbrado que operan a menos de 100 % del
factor de potencia
Art. 220-40.-Generalidad.

Art. 220-44.- Cargas para contactos en inmuebles que no sean de
vivienda.
Art.220-44.-Se permite que las
cargas para contactos sean
calculadas de acuerdo con 220-14
(h) e (i) sujetos a los factores de
demanda de la Tabla 224-42 o la
tabla 220-44 .

Ejemplo: Cálculo de la carga para una tienda.
Datos:
Área de la tienda……………………. 110m²
Contactos…………………………….. 10 piezas
Calentador de comidas (Baño María )……..2KW, 120V
Riel de alumbrado………………... 24m
Salidas para anuncio……………. 2 de 14.5 A a 120V. C/U
Aparador ……………………………. 10m
Cafeteras……………………………… 2 de 1 KW, 120V C/U.
Alumbrado estacionamiento.. 15KVA, 480V, 3f
Calefacción a gas………………….. 2KVA, 480V, 3f
Compresor del A/C …………… 8.5 A, 480V, 3f
Motor del ventilador………...... 1.8 A, 480 V, 3f.
Motor del condensador……… 0.8 A, 480V, 3f.
 Considere la acometida a 480V, 3f, 4H
 En este ejemplo los m² de área son medidos al
exterior de los muros.
 Un transformador 3f baja el voltaje de 480V a
208Y/120V.

1
Carga de contactos (no continuos) Art.220-14(i)
Multiplique cada contacto sencillo o múltiple en el mismo yugo por 180
VA.
Multiplique cada contacto en ensamble de cuatro o más contactos por 90
VA por contacto
1800VA
2
Ensambles fijos de múltiples salidas (no continuos) 220-14(h)
Si es probable que los contactos se usen simultáneamente multiplique
cada 30 cm por 180 VA.
-----------
Líneas 1, 2, 3 y 4.
Línea 1.- Existen 10 contactos por 180VA cada uno = 1800VA.
Línea 2.- La instalación no tiene tiras multicontactos.
Línea 3.- Esta es la primera de 12 líneas que deben sumarse para definir la carga total.
En virtud de que la carga de contactos es menor a 10KVA y no hay tiras multicontactos, la carga de 1800 VA de la línea 1
se anota en la línea 3.
Línea 4.- En este caso esta línea queda en cero ya que sólo se aplica a locales de bancos y oficinas.
3
Factor de demanda para contactos que no son de vivienda (220-44).
Si la carga de contactos es mayor de 10 KVA aplique el factor de demanda
de la tabla 220-44.
Sume las líneas 1 y 2 y multiplique los primeros 10 KVA o menos por
100% y el resto por 50%.
1800VA
4
Cargas de contactos en bancos y oficinas solamente 220-14(k).
1).- Calcule la demanda en la línea 3. 2).- Multiplique 11 VA por cada m² y
anótelo en la línea 4. 3).- Compare los valores de las líneas 3 y 4 y omita
el más pequeño.
---------

5
Carga del alumbrado general tabla 220-12.
Multiplique el valor de carga unitaria en VA/m² ( según el tipo de local ),
por los m² de área al exterior de los muros. 33VA/m² X 110m²= 3,630
VA
Alumbrado del estacionamiento = 15KVA
18,630VA
6
Factores de demanda de la carga de alumbrado 220-42.
Aplique los factores de demanda para alumbrado de la tabla 220-42 en
las diferentes áreas de hospitales, hoteles, moteles, edificios de
departamentos (no incluya áreas de cocina) y bodegas. No incluya las
zonas donde el alumbrado completo se usará simultáneamente.
---------
Líneas 5, 6, 7 y 8.
Línea 5.- La carga unitaria en VA para una tienda es 33 ( tabla 220-12).
Cuando se conoce el área de la tienda en m², no se requieren cálculos adicionales
La carga de alumbrado de una tienda es continua. El resultado de la línea 5 forma parte de la carga continua
en Voltamperes de la línea 10.
Línea 6.- Esta línea se usa sólo para el alumbrado de ciertas áreas de hospitales, hoteles, moteles, bodegas
de almacenamiento
7
Rieles de iluminación ( se consideran en adición al alumbrado general).
220-43(b).
Incluya 150 VA por cada 60cm o fracción. (24 ÷ .6) X 150VA 6,000VA
8
Anuncios e iluminación de contornos ( donde se requiera) 220-14(f).
Cada edificio comercial y cada ocupación comercial accesible a peatones
debe tener al menos una salida en cada entrada ( 600-5(a) ). Par cada
salida deben considerarse al menos 1200 VA. 3,480VA
Línea 7.- Excepto para viviendas y para cuartos huéspedes de hoteles y moteles, la carga de los rieles de
alumbrado es adicional a la carga general de iluminación definida en la tabla 220-12, 220-42(b).
Los rieles de alumbrado de una tienda es carga continua y forma parte de la carga sumada en la línea 10
Línea 8.- La carga de anuncios de esta tienda es 2X 14.5A X 120V = 3480VA, Esta carga es continua y deberá
considerarse en los cálculos de la línea 10.

Líneas 9, 10 y 11
9
Iluminación de aparadores 220-43(a)
Incluya al menos 200 VA por cada 30cm de aparador medidos a lo largo
en la base del aparador. (10 ÷ .3) X 200VA = 6666VA
6666VA
Línea 9.- No todos los locales comerciales tienen aparador. La tienda de este ejemplo tiene 10m de aparador.
Dado que el alumbrado de aparadores es una carga continua lo anotado en esta línea formará parte de los
cálculos de la línea 10
10
Cargas continuas 215-2(a), 215-3 y 230-42(a). Los VA de
las cargas continuas anotadas en los incisos de arriba, multiplíquelos por
el 25% ( los contactos de uso general no son carga continua).
34,776 VA X .25 = 8,694VA
8,694VA
11
Equipo de cocina 220-56. Multiplique tres o mas piezas de equipo por el
factor de demanda de la tabla 220-56. 2000VA
Línea 10.- Las líneas 5, 7, 8 y 9 representan las cargas continuas de la tienda.
18,630 + 6000 + 3480 + 6666 = 34,776VA. Un 25% adicional se debe agregar por ser cargas continuas.
Línea 11.- Existen dos cafeteras de 1KW C/U que suman 2KW, cómo son sólo dos piezas no se les aplica ningún factor
De demanda. El factor de potencia es 1 entonces 1KW = 1KVA.

Líneas 12, 13, 14 y 15
12
Cargas no coincidentes 220-60. Se pueden omitir las cargas más
pequeñas de dos o más cargas no coincidentes ya que nunca operarán
juntas ( calefacción y aire acondicionado).
2,162VA
13
Cargas de motores 220-18(a), 430-24, 430-25, 430-26 y 440.
Multiplique el motor más grande por el 25% y súmelo a la carga. 8,834VA
Línea 12.- La carga del equipo de aire acondicionado es la que debe usarse ya que es mayor a la de la
calefacción. En esta línea no se considera el motor del compresor ya que es el motor más grande de la tienda.
Carga del motor del ventilador = 1.8 A X 480V X 1.732 = 1497VA,
Carga del motor del condensador = 0.8 A X 480V X 1.732 = 665VA. Carga línea 12 = 1497 + 665 = 2,162VA.
Línea 13.- Carga del Motor del compresor = 8.5 A X 480V X 1.732 X 1.25 = 8,834VA
14
Todas las otras cargas. Agregue todas las otras cargas no continuas
considerando el 100%.
Agregue las otras cargas continuas ( operan tres horas o más en forma
continua ) multiplicándolas por el 125%
2000VA
15
Carga total demandada en VA. Sume desde el inciso 3 hasta el 14 y esa
será la carga mínima requerida 60,266VA
Línea 14.- La única carga que no ha sido previamente calculada es el calentador del baño María, bajo condiciones
normales este equipo no es una carga continua por lo tanto esta carga se suma al 100% y es de 2KVA.
Línea 15.- Sume desde la línea 3 hasta la 14 para definir la carga total mínima ( las líneas 4 y 6 están en blanco).

16
Amperaje mínimo: divida el total de la
carga en Voltamperes entre el voltaje
.
I = carga mínima total ÷480V÷1.732
I = 60,266÷832= 72.44A
16 72.44A
17 Tamaño
mínimo del
alimentador
o de la
acometida
240.6(A)
17 80A
18
Tamaño del conductor de la acometida o del alimentador Tablas
310.16 a la 310.21. Use las tablas 310.15(b)(16) a la (20) para
determinar el tamaño del conductor. Si la capacidad nominal del
dispositivo de sobrecorriente excede 800 amperes, la ampacidad
del conductor debe de ser igual o mayor que la capacidad
nominal del dispositivo de protección contra sobrecorriente de
Art.204.4 (C).
18
3 o mayor Cu.
2 o mayor Al.
Líneas 16, 17 y 18.
Línea 16.- La ampacidad mínima para la acometida en 480V, 3F, es 72.44 A.
Línea 17.- La capacidad estándar nominal Inmediata superior de un fusible o interruptor de tiempo inverso es
80 A. Art. 240-6(a).

Línea 19.- Aunque la carga en el neutro sea pequeña seguramente la habrá, se requiere un conductor en el neutro. Art. 250-24(c)
Cuando un sistema de CA operando a menos de 1000V está puesto a tierra en algún punto, el conductor puesto a tierra debe
tenderse junto con los conductores de fase hasta cada medio de desconexión de la acometida y se debe conectar a cada terminal o
barra del conductor puesto a tierra de cada medio de desconexión. Un puente de unión debe conectar el conductor puesto a
tierra, con el envolvente del medio de desconexión de la acometida. Art. 250-24(c) (1) El conductor puesto a tierra no debe ser
menor que el requerido para el conductor del electrodo de puesta a tierra especificado en la tabla 250-66, pero no se exigirá que
sea mayor que el conductor de fase de acometida más grande. De la tabla el mínimo conductor de cobre del electrodo de puesta
atierra es cal. 8 entonces el neutro es calibre 8 también.
Líneas 19 y 20.
19
Tamaño del Conductor Neutro 220.61
El conductor neutro puede ser más pequeño que el
conductor de fase, pero no más pequeño que el máximo
desbalance determinado por el artículo 220.250.24 ( C ) (1)
Se establece que el neutro no puede ser más pequeño que
el conductor del electrodo de tierra especificado en la
tabla 250.66. Un factor de demanda es permitido para
cargas que sobrepasan los 200 amperes.
19 Cal.8 cobre
El conductor del electrodo de puesta a tierra se basa en el conductor de la acometida ( Tabla 250-66)
El calibre mínimo es el cal. 8 de cobre.
20
Dimensión del Conductor del Electrodo de Tierra. 250.66
Use la línea 18 para encontrar el conductor del electrodo de
tierra en la tabla 250.66.
Tamaño del conductor de tierra del equipo ( para alimentadores )
250.122.
Utilice la línea 17 para encontrar el conductor de tierra del
equipo en la tabla 250.122.
Los tipos de conductores de tierra de los equipos se enlistan en
250.118.
20 Cal. 8 Cobre

Art. 220-50.- Motores.- Las cargas de motores se deben
calcular de acuerdo con 430-24, 430-25 y 430-26. Y con 440-6
para motores de compresores herméticos de refrigeración.
Art. 430-26.- Factor de demanda del alimentador. Cuando se reduzca el
calentamiento de los conductores como resultado de la operación en servicio
intermitente o por que no todo los motores funcionan al mismo tiempo, los
conductores del alimentador pueden tener una ampacidad menor a la
especificada en 430-24, siempre que los conductores tengan una ampacidad
suficiente para la carga máxima determinada de acuerdo con el tamaño y
numero de los motores alimentados y con la característica de sus cargas y
ciclos de servicio.
430-25.- Varios motores en combinación de otras cargas. La ampacidad de los
conductores que alimentan equipos de varios motores y de cargas
combinadas, no deben ser menor a la ampacidad mínima del circuito marcada
en el equipo, de acuerdo con 340-7(d). Cuando el equipo no viene cableado de
fábrica y las placas individuales de características queden visibles de acuerdo
con 430-7(d)(2), la ampacidad de los conductores se debe determinar de
acuerdo con 430-24.
NOTA: El Artículos 430-24 Y 440-6 ya son mencionados en Art. 220-14 (c)
Carga de motor.

Art. 220-52.- Cargas de aparatos pequeños y lavadoras en unidades de
vivienda.
Excepción: Esta sección no es aplicable a unidades de vivienda de 60m2
o menos.
220-52(a).- Carga de circuitos de aparatos
pequeños. En cada unidad de vivienda, las carga
del alimentador debe calcularse a 1500VA por
cada circuito derivado de 2 hilos para aparatos
pequeños como se especifica en 210-11(c)(1).
Cuando la carga se divida entre dos o más
alimentadores, la carga calculada por cada uno
debe incluir no menos de 1500 VA por cada
circuito de 2 hilos para aparatos pequeños. Se
permite que estas cargas se incluyan con la carga
de alumbrado general y se apliquen los factores
de demanda permitidos en la Tabla 220-42.
Excepción: Se permite excluir de los cálculos
exigidos en esta sección, a los circuitos derivados
individuales permitidos por 210-52 (b)(1),
Excepción 2.
220-52(b).- Carga de circuito de lavadora. Una
carga de cuando menos 1500 VA se debe
incluir por cada circuito derivado de 2 hilos
para lavadora instalada de tal forma como se
establece en 210-11(c)(2).Se permite que esta
carga se incluya con la carga de alumbrado
general y se le apliquen los factores de
demanda permitidos en la Tabla 220-42.
Excepción: Esta sección no es aplicable a
unidades de vivienda popular de hasta 60m2

Art. 220-53.- Carga para aparatos en unidades de vivienda.
220-53.-Carga para aparatos en
unidades de vivienda. En viviendas
unifamiliares, bifamiliares y
multifamiliares se permite aplicar un
factor de demanda del 75% a la
capacidad nominal indicada en la
placa de datos, de acuerdo o más
aparatos fijos conectados al mismo
alimentador, que no sean estufas
eléctricas, secadoras de ropa, equipo
de calefacción eléctrica o de aire
acondicionado.

Art. 220-60.- Cargas no coincidentes. Al calcular la carga total del
alimentador o de la acometida, cuando no sea probable que se utilicen
simultáneamente dos o más cargas no coincidentes, se puede omitir la más
pequeña de las dos.
Art. 220-61.- Carga del neutro del alimentador o de la
acometida.
(a) Cálculo básico. La carga del neutro del alimentador o de
la acometida debe ser el máximo desequilibrio de la
carga determinado por este Artículo. La carga de
máximo desequilibrio debe ser la carga neta máxima
calculada entre el neutro y cualquier otro conductor de
fase.
Excepción: La carga así obtenida, se debe multiplicar por el
140 % para sistemas de 2 fases, 3hilos o 2 fases 5 hilos.
Mike Holt, Understanding the national electrical code , Mayo del 2011, pg. 124,125

Ejemplo.- Carga no coincidentes.
Ejemplo: Para el cálculo de un alimentador
que abastece una refrigeración de 5 hp a
230V, con corriente nominal de 28 A y tres
unidades de calefacción eléctrica de 3 KW
cada una, ¿Cuál de las 2 cargas se debe
omitir ?.
Carga A/C = 230v x 28= 6,440 VA
Con F.P=1
Carga A/C= 6,440 W
Carga calefacción= 3x 3,000= 9,000W
La respuesta correcta es 9,000W
220-60
Calefacción 3 de 3 KVA C.U
o
¿Cuál de las 2?
NOTA: Se puede omitir la más pequeña de las dos.(Art.220-60)
Calefacción y A/C no se utilizan al
mismo tiempo omitir la carga más
pequeña

Línea 7.- Rieles de iluminación
( se consideran en adición al alumbrado general). 220-43(b). Incluya 150 VA por cada 60cm o fracción.
Ejemplo.- Una tienda que tiene 24m de riel de
iluminación y tiene además 6000 VA de carga de
alumbrado.
Primero divida la longitud total entre .6
24 ÷ .6 = 40 y después multiplique el resultado
por 150VA
40 x 150VA = 6000 VA.
NOTAS.- En unidades de vivienda y en
cuartos de huéspedes de hoteles y moteles
no se deben considerar los riele de
alumbrado para el cálculo del alimentador o
conductores de acometida. 220-43(b).
La carga de los rieles de alumbrado se suma a
la carga del alumbrado general en otro tipo
de locales diferentes a los mencionados
arriba, de acuerdo a 220-12.
Multiplique cada 60cm o fracción de riel, por
150 VA. Art. 220-43(b).

Calculo_de_la_carga.pdf

Más contenido relacionado

La actualidad más candente

Similar a Calculo_de_la_carga.pdf

Último

Calculo_de_la_carga.pdf
