1. República Bolivariana de VenezuelaUniversidad Pedagógica Experimental LibertadorInstituto Pedagógico “Luís Beltrán Prieto Figueroa”Departamento de Educación TécnicaPrograma de Electricidad IndustrialESTUDIO Y CÁLCULOS DE CARGAS ELÉCTRICASDocente en formación: Almer PérezBarquisimeto, Junio del 2011

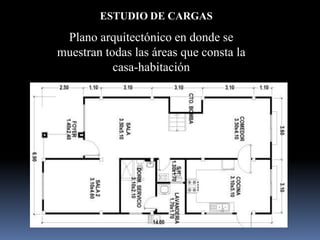

2. ESTUDIODE CARGASPlano arquitectónico en donde se muestran todas las áreas que consta la casa-habitación

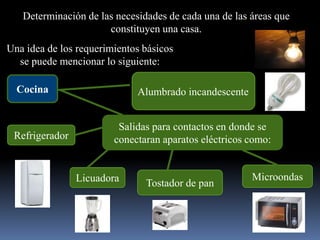

3. Determinación de las necesidades de cada una de las áreas que constituyen una casa.Una idea de los requerimientos básicos se puede mencionar lo siguiente:Alumbrado incandescenteCocinaSalidas para contactos en donde se conectaran aparatos eléctricos como:RefrigeradorMicroondasLicuadoraTostador de pan

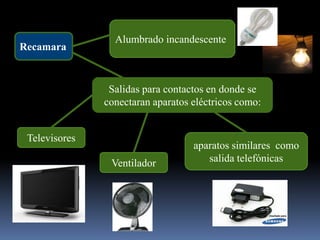

4. Alumbrado incandescenteRecamaraSalidas para contactos en donde se conectaran aparatos eléctricos como:Televisoresaparatos similares como salida telefónicasVentilador

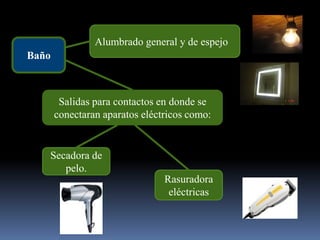

5. Alumbrado general y de espejoBañoSalidas para contactos en donde se conectaran aparatos eléctricos como:Secadora de pelo.Rasuradoraeléctricas

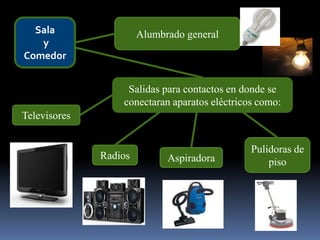

6. Salay ComedorAlumbrado general Salidas para contactos en donde se conectaran aparatos eléctricos como:TelevisoresPulidoras de pisoRadiosAspiradora

7. Alumbrado general PasillosSalidas para contactos en donde se conectaran aparatos eléctricos como:AspiradoraPulidoras de piso

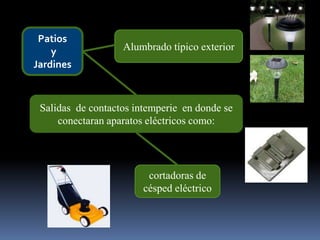

8. Patiosy JardinesAlumbrado típico exterior Salidas de contactos intemperie en donde se conectaran aparatos eléctricos como:cortadoras de césped eléctrico

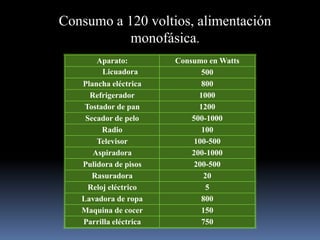

9. Consumo a 120 voltios, alimentación monofásica.

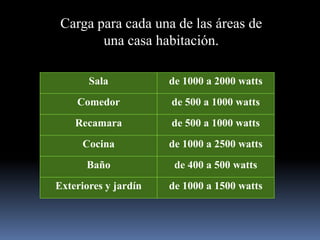

10. Carga para cada una de las áreas de una casa habitación.

11. Cálculo de la cargaCarga de alumbradoEs representar todas las cargas necesarias para alumbrado, aplicaciones diversas, es decir, contactos y otras cargas Las cargas de alumbrado para unidades de viviendas se puede calcular sobre la base 20 watts/m².W= Área (m²) x Densidad de carga

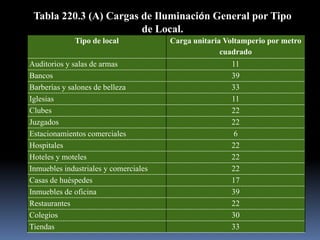

12. Tabla 220.3 (A) Cargas de Iluminación General por Tipo de Local.

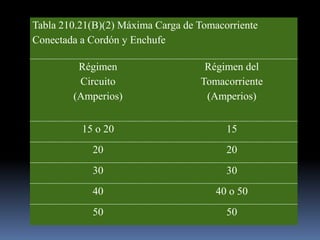

13. Carga de contactosLas cargas de contactos para aplicaciones pequeñas no incluyen cargas fijas tales como procesadores de basura, lavadoras de platos y aparatos similares. Para las cargas normales que se conectan en contactos sala-comedor, recamaras se pueden considerar circuitos de 15 A.Para los contactos de propósito general se especifica una carga como mínima de 180 watts por cada contacto sencillo o múltiple.

14. La carga a considerar es:W= números de contactos x 180 watts/contactoPara calcular el número de circuitos:=Numero de circuitosConsiderando 15 A para cada circuito y una alimentación de 120 V:= Nº de circuitos.

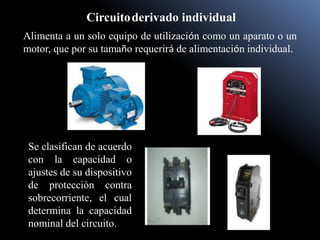

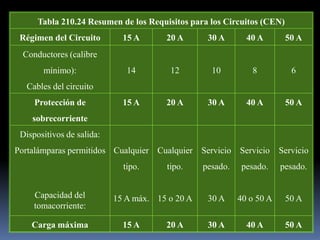

16. Circuitoderivado individualAlimenta a un solo equipo de utilización como un aparato o un motor, que por su tamaño requerirá de alimentación individual.Se clasifican de acuerdo con la capacidad o ajustes de su dispositivo de protección contra sobrecorriente, el cual determina la capacidad nominal del circuito.

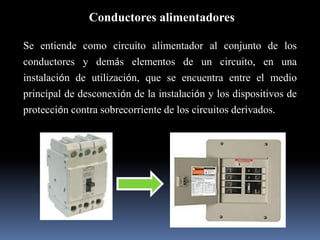

18. Conductores alimentadoresSe entiende como circuito alimentador al conjunto de los conductores y demás elementos de un circuito, en una instalación de utilización, que se encuentra entre el medio principal de desconexión de la instalación y los dispositivos de protección contra sobrecorriente de los circuitos derivados.

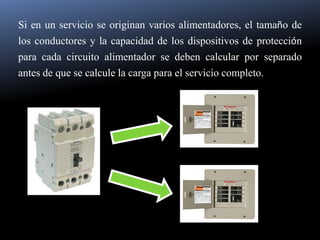

19. Si en un servicio se originan varios alimentadores, el tamaño de los conductores y la capacidad de los dispositivos de protección para cada circuito alimentador se deben calcular por separado antes de que se calcule la carga para el servicio completo.

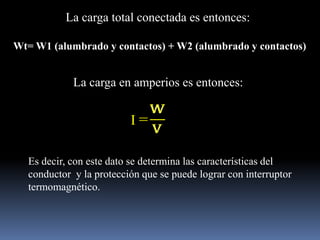

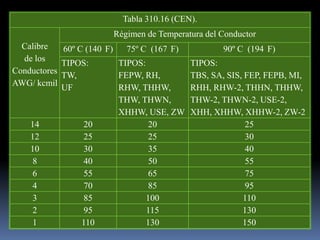

20. La carga total conectada es entonces:Wt= W1 (alumbrado y contactos) + W2 (alumbrado y contactos) La carga en amperios es entonces:I =Es decir, con este dato se determina las características del conductor y la protección que se puede lograr con interruptor termomagnético.

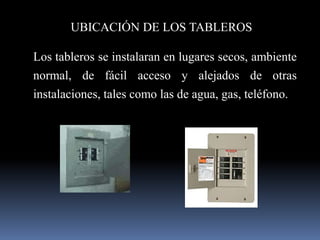

21. UBICACIÓN DE LOS TABLEROSLos tableros se instalaran en lugares secos, ambiente normal, de fácil acceso y alejados de otras instalaciones, tales como las de agua, gas, teléfono.

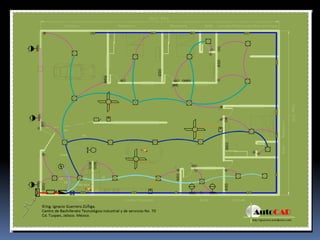

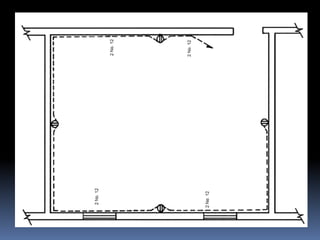

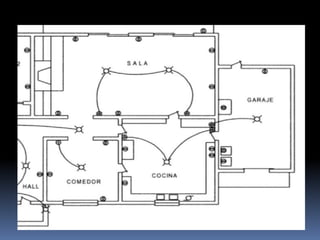

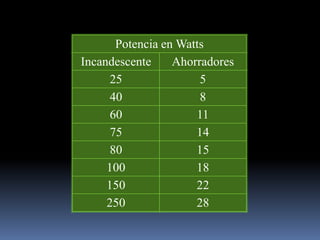

22. UBICACIÓN DE LUMINARIAS

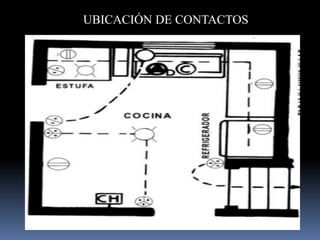

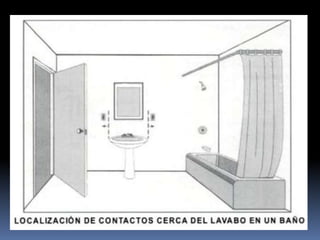

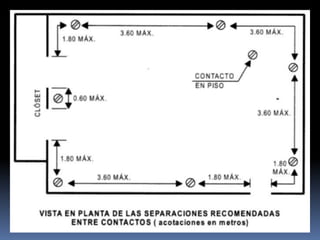

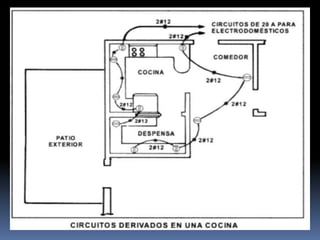

24. UBICACIÓN DE CONTACTOS

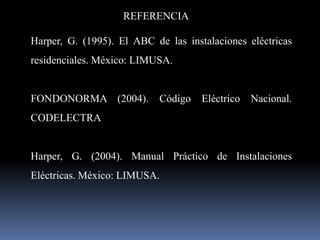

35. REFERENCIAHarper, G. (1995). El ABC de las instalaciones eléctricas residenciales. México: LIMUSA.FONDONORMA (2004). Código Eléctrico Nacional. CODELECTRAHarper, G. (2004). Manual Práctico de Instalaciones Eléctricas. México: LIMUSA.
