Maxima Demanda
050-110 Determinación de Áreas y Previsión Opcional de
la Demanda Máxima Total Cuando No Se Dispone de
Información
(1) Las áreas deben ser determinadas por las dimensiones
interiores (áreas techadas) e incluyen:
(a) 100% del área del primer piso; más
(b) 100% del área de los pisos superiores - vivienda; más
(c) 75% del área del sótano.
CARGAS DE CIRCUITOS Y FACTORES DE DEMANDA
(2) Opcionalmente, cuando no se dispone de información
específica sobre las cargas, la demanda máxima no será
inferior a:
(a) 3 000 W, para viviendas de hasta 90 m2
, según
dimensiones interiores.
(b) 5 000 W, para viviendas de más de 90 m2
hasta
150 m2
, según dimensiones interiores.
(c) 8 000 W, para viviendas de más de 150 m2
hasta
200 m2
, según dimensiones interiores.
CARGAS DE CIRCUITOS Y FACTORES DE DEMANDA
050-200 Viviendas Unifamiliares
(1) La mínima capacidad acometidas o alimentadores:
(a) (i) Una carga básica de 2 500 W - primeros 90 m2
; más
(ii) Una carga adicional de 1 000 W / 90 m2
, o fracción; más
(iii) Las cargas de calefacción, con los factores de demanda
previstos en la Sección 270, más cualquier carga de aire
acondicionado con factor de demanda de 100%; más
(iv) Cualquier carga de cocina eléctrica, como sigue: 6 000 W
para cocina única más 40% de la cantidad en la que la
potencia de dicha cocina exceda los 12 kW; más
CARGAS DE CIRCUITOS Y FACTORES DE DEMANDA
050-200 Viviendas Unifamiliares
(v) Cualquier carga de calentadores de agua para piscinas y
baños individuales o comunes; más
(vi) Cualquier carga adicional a las mencionadas en los
párrafos (i) a (v), bajo ciertos criterios.
o
(b) 40 amperes.
CARGAS DE CIRCUITOS Y FACTORES DE DEMANDA
CARGAS DE CIRCUITOS Y FACTORES DE DEMANDA
Ejemplo 1:
Usando los pasos previos:
Una vivienda unifamiliar de dos pisos, con calefacción no
eléctrica, con las dimensiones externas de 12 m x 10 m y un
área techada de 306 m2. Tensión trifásica 220V.
Equipo eléctrico instalado (carga especial):
4 000 W secadora de ropa
4 000 W unidad de aire acondicionado
CARGAS DE CIRCUITOS Y FACTORES DE DEMANDA

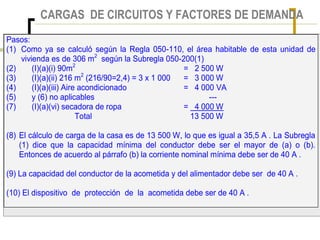

Pasos:
(1) Como ya se calculó según la Regla 050-110, el área habitable de esta unidad de
vivienda es de 306 m2
según la Subregla 050-200(1)
(2) (I)(a)(i) 90m2
= 2 500 W
(3) (I)(a)(ii) 216 m2
(216/90=2,4) = 3 x 1 000 = 3 000 W
(4) (I)(a)(iii) Aire acondicionado = 4 000 VA
(5) y (6) no aplicables ---
(7) (I)(a)(vi) secadora de ropa = 4 000 W
Total 13 500 W
(8) El cálculo de carga de la casa es de 13 500 W, lo que es igual a 35,5 A . La Subregla
(1) dice que la capacidad mínima del conductor debe ser el mayor de (a) o (b).
Entonces de acuerdo al párrafo (b) la corriente nominal mínima debe ser de 40 A .
(9) La capacidad del conductor de la acometida y del alimentador debe ser de 40 A .
(10) El dispositivo de protección de la acometida debe ser de 40 A .

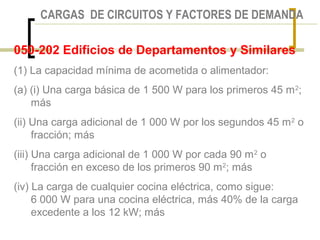

050-202 Edificios de Departamentos y Similares
(1) La capacidad mínima de acometida o alimentador:
(a) (i) Una carga básica de 1 500 W para los primeros 45 m2
;
más
(ii) Una carga adicional de 1 000 W por los segundos 45 m2
o
fracción; más
(iii) Una carga adicional de 1 000 W por cada 90 m2
o
fracción en exceso de los primeros 90 m2
; más
(iv) La carga de cualquier cocina eléctrica, como sigue:
6 000 W para una cocina eléctrica, más 40% de la carga
excedente a los 12 kW; más
CARGAS DE CIRCUITOS Y FACTORES DE DEMANDA
050-202 Edificios de Departamentos y Similares
(v) Cualquier carga de calefacción, con aplicación de los
factores de demanda de la Sección 270, más aire
acondicionado con factor de demanda al 100%; más
(vi) Cualquier carga en adición de las mencionadas en los
subpárrafos (i) a (v) inclusive a:
(A) 25% de la potencia de régimen de cada carga mayor de 1 500 W, si
se ha previsto una cocina eléctrica; o
(B) 25% de la potencia de régimen de carga mayor de
1 500 W, más 6 000 W, si no se ha previsto una cocina eléctrica
o
(b) 25 amperes.
CARGAS DE CIRCUITOS Y FACTORES DE DEMANDA
050-202 Edificios de
Departamentos y
Similares
(3) La capacidad mínima de
acometidas y
alimentadores servidos
por una acometida
principal, que
alimenten a su vez dos
o más unidades de
vivienda:
050-202 Edificios de Departamentos y Similares
(3) La capacidad mínima de acometidas y alimentadores
servidos por una acometida principal, que alimenten a su
vez dos o más unidades de vivienda:
(a) Excluyendo la calefacción y aire acondicionado:
(i) El 100% de la carga mayor; más
(ii) El 65% de la suma de cargas de las 2 siguientes; más
(iii) El 40% de la suma de cargas de las 2 subsiguientes; más
(iv) El 30% de la suma de las cargas de las 15 subsiguientes;
más
(v) El 25% de la suma de las cargas de las unidades de
vivienda restantes.
CARGAS DE CIRCUITOS Y FACTORES DE DEMANDA
050-202 Edificios de Departamentos y Similares
(b) Si se utiliza calefacción eléctrica, la suma de todas las
cargas de calefacción, como se determina de acuerdo
con la aplicación de la Sección 270, debe ser añadida a la
carga determinada de acuerdo con el párrafo (a), sujeta a
la Regla 050-106(4).
(c) Si se utiliza aire acondicionado, la suma de todas las
cargas de aire acondicionado se debe añadir, con un
factor de demanda de 100%, a la carga determinada de
acuerdo con los párrafos (a) y (b).
(d) Cualquier carga de alumbrado, calefacción y potencia no
ubicada en las unidades de vivienda, debe ser añadida
con un factor de demanda de 75%.
CARGAS DE CIRCUITOS Y FACTORES DE DEMANDA
Ejemplo 2:
Usando los pasos previos:
Se tiene una vivienda multifamiliar con cuatro departamentos
con un área de 160 m2 cada uno, determinar la máxima
demanda de cada uno y la máxima demanda de toda la
vivienda multifamiliar, considerar cargas especiales de cocina
eléctrica de 6KW y therma eléctrica 1.5KW para cada una.
050-204 Escuelas
 (1) Las capacidades mínimas de los conductores
de acometidas o de los alimentadores deben
basarse sobre lo siguiente:
 (a) Una carga básica de 50 W/m2 de área de aulas;
más
 (b) 10 W/m2 del área restante del edificio,
calculada con las dimensiones exteriores; más
 (c) Cargas de calefacción, aire acondicionado y
fuerza, basadas en la potencia nominal del equipo
instalado.
 (2) Se permite la aplicación de factores de demanda, como
sigue:
 (a) Para edificios de hasta 900 m2, área calculada según
dimensiones exteriores:
 (i) Para cualquier carga de calefacción, según la Sección 270; y
 (ii) 75% de la carga restante.
 (b) Para edificios con áreas mayores a 900 m2.
 (i) Según la Sección 270 para cargas de calefacción; y
 (ii) La carga restante como la suma de:
 (A) 75% de la carga por m2 multiplicada por los primeros
900 m2; y
 (B) 50% de la carga por m2 multiplicada por el área en
exceso a los primeros 900 m2.
Ejemplo 3:
Usando los pasos previos:
Calcular la máxima demanda para una escuela con un área
de aulas de 2861.63 m2 y un área libre de 698.82 m2,
además va a contar con 20 computadoras de 500W de
potencia cada una.
050-206 Hospitales
 (1) La capacidad mínima de los conductores
de acometidas y alimentadores debe
basarse en lo siguiente:
 (a) Una carga básica de 20 W/m2 del área del
edificio calculada con las dimensiones
exteriores; más
 (b) 100 W/m2 para áreas de alta intensidad de
carga como salas de operación; más
 (c) Cargas de calefacción, aire acondicionado y
de potencia, según la potencia del equipo.
 (2) Se permitirá la aplicación de factores de demanda
de acuerdo con lo siguiente:
 (a) Para edificaciones de hasta 900 m2, calculados con
las dimensiones exteriores:
 (i) De acuerdo con la Sección 270 para cualquier carga de
 calefacción; y
 (ii) 80% de la carga restante.
 (b) Para edificaciones cuya superficie exceda los
900 m2, calculada con las dimensiones exteriores;
 (i) De acuerdo con la Sección 270 para
cualquier carga de calefacción; y
 (ii) El resto de la carga de la demanda puede
ser considerada como la suma de:
 (A) 80% de la carga por metro cuadrado multiplicada
por 900; y
 (B) 65% de la carga por metro cuadrado multiplicada
por la superficie del edificio que exceda los 900 m2.
050-208 Hoteles, Moteles,
Dormitorios y Edificios de Uso Similar
 (1) La capacidad mínima de los conductores de la
acometida o del alimentador deben basarse en lo
siguiente:
 (a) Una carga básica de 20 W/m2 del área del
edificio, calculada con las dimensiones exteriores;
más
 (b) Cargas de alumbrado de áreas especiales, tales
como: salones de baile, según la potencia nominal
del equipo instalado; más
 (c) Cargas de calefacción, aire acondicionado y
potencia, según la potencia nominal del equipo
instalado.
 (2) Se permitirá la aplicación de factores de
demanda de acuerdo con lo siguiente:
 (a) Para edificaciones con área de hasta 900
m2, calculada con las dimensiones
exteriores:
 (i) De acuerdo con la Sección 270 para cualquier
carga de calefacción; y
 (ii) 80% de la carga restante.
 (b) Para edificaciones cuya superficie exceda los 900
m2, calculada con las dimensiones exteriores;
 (i) De acuerdo con la Sección 270 para cualquier
carga de calefacción; y
 (ii) El resto de la carga, la demanda puede ser
considerada como la suma de:
 (A) 80% de la carga por metro cuadrado multiplicada por
900.
 (B) 65% de la carga por metro cuadrado multiplicada por
el área del edificio, que exceda los 900 m2.
050-210 Otros Tipos de Uso
 La capacidad mínima de los conductores de
la acometida o del alimentador para otros
tipos de uso, especificados en la Tabla 14,
debe basarse en lo siguiente:
 (a) Una carga básica calculada con los watts por
metro cuadrado requeridos por la Tabla 14,
multiplicado por el área servida, determinada
según las dimensiones exteriores, con
aplicación de los factores de demanda indicados
en dicha tabla; más
 (b) Cargas especiales como
calefacción, aire acondicionado,
potencia, iluminación de vitrinas, etc.,
basadas en la potencia nominal del
equipo instalado, con factores de
demanda permitidos por el Código.
050-212 Circuitos de Alumbrado Especial
CARGAS DE CIRCUITOS Y FACTORES DE DEMANDA
Cuando un tablero suministra tipos especiales de
iluminación, tales como luces de escape o
emergencia, que pueden estar localizadas en
toda la edificación, sin que sea posible calcular el
área servida, se debe utilizar la carga del circuito
involucrado para calcular la sección del
alimentador.
Además en edificios multifamiliares y públicos es
obligatorio considerar en el diseño alumbrado de
emergencia en rutas de evacuación.
Diagramas unifilares
 Un esquema unifilar es una representación
gráfica de una instalación eléctrica o de parte
de ella. El esquema unifilar se distingue de
otros tipos de esquemas eléctricos en que el
conjunto de conductores de un circuito se
representa mediante una única línea,
independientemente de la cantidad de
conductores que lleve este circuito.
Típicamente el esquema unifilar tiene una
estructura de árbol.
Diagramas unifilares
 Un circuito del diagrama unifilar sería
una rama del esquema unifilar con dos
extremos. El extremo superior puede
ser el inicio del esquema unifilar o
estar conectado a otro circuito por
arriba. El extremo inferior puede estar
conectado a uno o más circuitos por
abajo.
SELECCIÓN DE INTERRUPTORES TERMOMAGNETICOS
Y INTERRUTORES DIFERENCIALES
TIPO DE
CONDUCTOR
EJEMPLO:
TW
CORRIENTE
NOMINAL
MENOS
EL 25%
TERMOMAGNETICO DIFERENCIAL
1,5 mm2 16 A 12 A 10 A 16 A ≈ 25 A *
2,5 mm2 22 A 16,5 A 15 A ∼16 A 25 A *
4 mm2 32 A 24 A 20 A ∼ 22 A 25 - 40 A *
6 mm2 45 A 33,75 A 30 A ∼ 32 A 40 - 63 A *
10 mm2 67 A 50,25 A 40 A ∼ 50 A 63 A *
* COMERCIAL
maxima demanda 2
maxima demanda 2
maxima demanda 2
maxima demanda 2
maxima demanda 2

Más contenido relacionado

La actualidad más candente

98936962 memoria-descriptiva-inst-sanitarias
98936962 memoria-descriptiva-inst-sanitarias98936962 memoria-descriptiva-inst-sanitarias
98936962 memoria-descriptiva-inst-sanitariasWilly Pérez Obregón

Memoria descriptiva vivienda multifamiliar
Memoria descriptiva vivienda multifamiliarMemoria descriptiva vivienda multifamiliar
Memoria descriptiva vivienda multifamiliarAlex Roger

predimensionamiento de losas y vigas
predimensionamiento de losas y vigaspredimensionamiento de losas y vigas
predimensionamiento de losas y vigaspatrick_amb

168418175 calculo-de-cargas-muertas-y-vivas
168418175 calculo-de-cargas-muertas-y-vivas168418175 calculo-de-cargas-muertas-y-vivas
168418175 calculo-de-cargas-muertas-y-vivasGus Renan

Cuadro de cargas
Cuadro de cargasCuadro de cargas
Cuadro de cargasOscar Reyes

70 problemas de ha
70 problemas de ha70 problemas de ha
70 problemas de haoscar torres

Diseño de columnas conceto 1
Diseño de columnas  conceto 1Diseño de columnas  conceto 1
Diseño de columnas conceto 1Julian Fernandez

Diapositivas de inst. sanitarias
Diapositivas de inst. sanitariasDiapositivas de inst. sanitarias
Diapositivas de inst. sanitariasLuis AR

DISEÑO Y CALCULO DE LOSA ALIGERADA (1).pdf
DISEÑO Y CALCULO DE LOSA ALIGERADA (1).pdfDISEÑO Y CALCULO DE LOSA ALIGERADA (1).pdf
DISEÑO Y CALCULO DE LOSA ALIGERADA (1).pdfDIEGOMARTINROLANDOCO

Calculo losas aligeradas
Calculo losas aligeradasCalculo losas aligeradas
Calculo losas aligeradaspatrick_amb

Diseño de Cimentaciones Carlos Magdaleno
Diseño de Cimentaciones  Carlos MagdalenoDiseño de Cimentaciones  Carlos Magdaleno
Diseño de Cimentaciones Carlos MagdalenoAdan Vazquez Rodriguez

Libro ingenieria-sismo-resistente-prc3a1cticas-y-exc3a1menes-upc
Libro ingenieria-sismo-resistente-prc3a1cticas-y-exc3a1menes-upcLibro ingenieria-sismo-resistente-prc3a1cticas-y-exc3a1menes-upc
Libro ingenieria-sismo-resistente-prc3a1cticas-y-exc3a1menes-upcisraelmilward

Ntp 370.252 conductores electricos
Ntp  370.252   conductores  electricosNtp  370.252   conductores  electricos
Ntp 370.252 conductores electricosRoly Pariona Silva

Memoria de Calculo Hidraúlico de Casa Habitacion
 Memoria de Calculo Hidraúlico de Casa Habitacion Memoria de Calculo Hidraúlico de Casa Habitacion
Memoria de Calculo Hidraúlico de Casa HabitacionDiana Aceves

Instalaciones sanitarias para edificios
Instalaciones sanitarias para edificiosInstalaciones sanitarias para edificios
Instalaciones sanitarias para edificiosWalter Rodriguez


La actualidad más candente (20)

98936962 memoria-descriptiva-inst-sanitarias
98936962 memoria-descriptiva-inst-sanitarias98936962 memoria-descriptiva-inst-sanitarias
98936962 memoria-descriptiva-inst-sanitarias

Memoria descriptiva vivienda multifamiliar
Memoria descriptiva vivienda multifamiliarMemoria descriptiva vivienda multifamiliar
Memoria descriptiva vivienda multifamiliar

predimensionamiento de losas y vigas
predimensionamiento de losas y vigaspredimensionamiento de losas y vigas
predimensionamiento de losas y vigas

Caja de regsitro
Caja de regsitroCaja de regsitro
Caja de regsitro

168418175 calculo-de-cargas-muertas-y-vivas
168418175 calculo-de-cargas-muertas-y-vivas168418175 calculo-de-cargas-muertas-y-vivas
168418175 calculo-de-cargas-muertas-y-vivas

Cuadro de cargas
Cuadro de cargasCuadro de cargas
Cuadro de cargas

TABLEROS ELECTRICOS
TABLEROS ELECTRICOSTABLEROS ELECTRICOS
TABLEROS ELECTRICOS

11. norma e.030 diseño sismorresistente
11. norma e.030 diseño sismorresistente11. norma e.030 diseño sismorresistente
11. norma e.030 diseño sismorresistente

70 problemas de ha
70 problemas de ha70 problemas de ha
70 problemas de ha

Exposición diseño de columnas (capi)
Exposición diseño de columnas (capi)Exposición diseño de columnas (capi)
Exposición diseño de columnas (capi)

Diseño de columnas conceto 1
Diseño de columnas  conceto 1Diseño de columnas  conceto 1
Diseño de columnas conceto 1

Diapositivas de inst. sanitarias
Diapositivas de inst. sanitariasDiapositivas de inst. sanitarias
Diapositivas de inst. sanitarias

DISEÑO Y CALCULO DE LOSA ALIGERADA (1).pdf
DISEÑO Y CALCULO DE LOSA ALIGERADA (1).pdfDISEÑO Y CALCULO DE LOSA ALIGERADA (1).pdf
DISEÑO Y CALCULO DE LOSA ALIGERADA (1).pdf

Calculo losas aligeradas
Calculo losas aligeradasCalculo losas aligeradas
Calculo losas aligeradas

Diseño de Cimentaciones Carlos Magdaleno
Diseño de Cimentaciones  Carlos MagdalenoDiseño de Cimentaciones  Carlos Magdaleno
Diseño de Cimentaciones Carlos Magdaleno

Libro ingenieria-sismo-resistente-prc3a1cticas-y-exc3a1menes-upc
Libro ingenieria-sismo-resistente-prc3a1cticas-y-exc3a1menes-upcLibro ingenieria-sismo-resistente-prc3a1cticas-y-exc3a1menes-upc
Libro ingenieria-sismo-resistente-prc3a1cticas-y-exc3a1menes-upc

Cisterna y-tanque-elevado
Cisterna y-tanque-elevadoCisterna y-tanque-elevado
Cisterna y-tanque-elevado

Ntp 370.252 conductores electricos
Ntp  370.252   conductores  electricosNtp  370.252   conductores  electricos
Ntp 370.252 conductores electricos

Memoria de Calculo Hidraúlico de Casa Habitacion
 Memoria de Calculo Hidraúlico de Casa Habitacion Memoria de Calculo Hidraúlico de Casa Habitacion
Memoria de Calculo Hidraúlico de Casa Habitacion

Instalaciones sanitarias para edificios
Instalaciones sanitarias para edificiosInstalaciones sanitarias para edificios
Instalaciones sanitarias para edificios


Similar a maxima demanda 2

SEM04 POTENCIA INSTALADA Rev01.pdf
SEM04  POTENCIA INSTALADA Rev01.pdfSEM04  POTENCIA INSTALADA Rev01.pdf
SEM04 POTENCIA INSTALADA Rev01.pdfJosRobertoMelendezRi

Norma técnica colombiana NTC 2050 seccion 220
Norma técnica colombiana NTC 2050 seccion 220Norma técnica colombiana NTC 2050 seccion 220
Norma técnica colombiana NTC 2050 seccion 220Juanda Ospina

U2 calculo de la carga INSTALACIONES ELECTRICAS DOMICILIARIAS.
U2 calculo de la carga INSTALACIONES ELECTRICAS DOMICILIARIAS.U2 calculo de la carga INSTALACIONES ELECTRICAS DOMICILIARIAS.
U2 calculo de la carga INSTALACIONES ELECTRICAS DOMICILIARIAS.Jhon Edison Quintero Santa

Unidad de Aprendizaje No2 CO823J 2021-2.pptx
Unidad de Aprendizaje No2 CO823J 2021-2.pptxUnidad de Aprendizaje No2 CO823J 2021-2.pptx
Unidad de Aprendizaje No2 CO823J 2021-2.pptxErickDac1

Memoria descriptiva i.e. cayma
Memoria descriptiva i.e.  caymaMemoria descriptiva i.e.  cayma
Memoria descriptiva i.e. caymaWylly Ricra

ejemplo de instalaciones electricas en una vivienda
ejemplo de instalaciones electricas en una viviendaejemplo de instalaciones electricas en una vivienda
ejemplo de instalaciones electricas en una viviendaPerrizo Mora

Para colegios
Para colegiosPara colegios
Para colegiosJuan Apz

Presentación instalaciones eléctricas
Presentación instalaciones eléctricasPresentación instalaciones eléctricas
Presentación instalaciones eléctricasMercedesAM

2011 calculo de circuitos ramales
2011 calculo de circuitos ramales2011 calculo de circuitos ramales
2011 calculo de circuitos ramalesjhon gomez

5. %20 secciones%20050-cargas%20y%20f.%20de%20demanda
5. %20 secciones%20050-cargas%20y%20f.%20de%20demanda5. %20 secciones%20050-cargas%20y%20f.%20de%20demanda
5. %20 secciones%20050-cargas%20y%20f.%20de%20demandaWilliam Lizana

INSTALACIONES ELÉCTRICAS IV.pptx
INSTALACIONES ELÉCTRICAS IV.pptxINSTALACIONES ELÉCTRICAS IV.pptx
INSTALACIONES ELÉCTRICAS IV.pptxNELSONTAIPEVARGAS


Similar a maxima demanda 2 (20)

Seccion 50 c.n.e.
Seccion 50 c.n.e.Seccion 50 c.n.e.
Seccion 50 c.n.e.

M.d departamento
M.d departamentoM.d departamento
M.d departamento

SEM04 POTENCIA INSTALADA Rev01.pdf
SEM04  POTENCIA INSTALADA Rev01.pdfSEM04  POTENCIA INSTALADA Rev01.pdf
SEM04 POTENCIA INSTALADA Rev01.pdf

Norma técnica colombiana NTC 2050 seccion 220
Norma técnica colombiana NTC 2050 seccion 220Norma técnica colombiana NTC 2050 seccion 220
Norma técnica colombiana NTC 2050 seccion 220

U2 calculo de la carga INSTALACIONES ELECTRICAS DOMICILIARIAS.
U2 calculo de la carga INSTALACIONES ELECTRICAS DOMICILIARIAS.U2 calculo de la carga INSTALACIONES ELECTRICAS DOMICILIARIAS.
U2 calculo de la carga INSTALACIONES ELECTRICAS DOMICILIARIAS.

Proyecto insta
Proyecto instaProyecto insta
Proyecto insta

Inst electri.
Inst electri.Inst electri.
Inst electri.

Penar demanda maxima
Penar    demanda maximaPenar    demanda maxima
Penar demanda maxima

Unidad de Aprendizaje No2 CO823J 2021-2.pptx
Unidad de Aprendizaje No2 CO823J 2021-2.pptxUnidad de Aprendizaje No2 CO823J 2021-2.pptx
Unidad de Aprendizaje No2 CO823J 2021-2.pptx

Memoria descriptiva i.e. cayma
Memoria descriptiva i.e.  caymaMemoria descriptiva i.e.  cayma
Memoria descriptiva i.e. cayma

ejemplo de instalaciones electricas en una vivienda
ejemplo de instalaciones electricas en una viviendaejemplo de instalaciones electricas en una vivienda
ejemplo de instalaciones electricas en una vivienda

Para colegios
Para colegiosPara colegios
Para colegios

Presentación instalaciones eléctricas
Presentación instalaciones eléctricasPresentación instalaciones eléctricas
Presentación instalaciones eléctricas

2011 calculo de circuitos ramales
2011 calculo de circuitos ramales2011 calculo de circuitos ramales
2011 calculo de circuitos ramales

Problemas
ProblemasProblemas
Problemas

Codigo nacional d ejercicios
Codigo nacional d ejerciciosCodigo nacional d ejercicios
Codigo nacional d ejercicios

5. %20 secciones%20050-cargas%20y%20f.%20de%20demanda
5. %20 secciones%20050-cargas%20y%20f.%20de%20demanda5. %20 secciones%20050-cargas%20y%20f.%20de%20demanda
5. %20 secciones%20050-cargas%20y%20f.%20de%20demanda

INSTALACIONES ELÉCTRICAS IV.pptx
INSTALACIONES ELÉCTRICAS IV.pptxINSTALACIONES ELÉCTRICAS IV.pptx
INSTALACIONES ELÉCTRICAS IV.pptx

Clase05.b.pdf
Clase05.b.pdfClase05.b.pdf
Clase05.b.pdf

InstalacionesElectricas_Clase3
InstalacionesElectricas_Clase3InstalacionesElectricas_Clase3
InstalacionesElectricas_Clase3


Último

3039_ftg_01Entregable 003_Matematica.pptx
3039_ftg_01Entregable 003_Matematica.pptx3039_ftg_01Entregable 003_Matematica.pptx
3039_ftg_01Entregable 003_Matematica.pptxJhordanGonzalo

Edificio residencial Tarsia de AEDAS Homes Granada
Edificio residencial Tarsia de AEDAS Homes GranadaEdificio residencial Tarsia de AEDAS Homes Granada
Edificio residencial Tarsia de AEDAS Homes GranadaANDECE

Topografía 1 Nivelación y Carretera en la Ingenierías
Topografía 1 Nivelación y Carretera en la IngenieríasTopografía 1 Nivelación y Carretera en la Ingenierías
Topografía 1 Nivelación y Carretera en la IngenieríasSegundo Silva Maguiña

Conservatorio de danza Kina Jiménez de Almería
Conservatorio de danza Kina Jiménez de AlmeríaConservatorio de danza Kina Jiménez de Almería
Conservatorio de danza Kina Jiménez de AlmeríaANDECE

Una estrategia de seguridad en la nube alineada al NIST
Una estrategia de seguridad en la nube alineada al NISTUna estrategia de seguridad en la nube alineada al NIST
Una estrategia de seguridad en la nube alineada al NISTFundación YOD YOD

Parámetros de Perforación y Voladura. para Plataformas
Parámetros de  Perforación y Voladura. para PlataformasParámetros de  Perforación y Voladura. para Plataformas
Parámetros de Perforación y Voladura. para PlataformasSegundo Silva Maguiña

Tiempos Predeterminados MOST para Estudio del Trabajo II
Tiempos Predeterminados MOST para Estudio del Trabajo IITiempos Predeterminados MOST para Estudio del Trabajo II
Tiempos Predeterminados MOST para Estudio del Trabajo IILauraFernandaValdovi

SOUDAL: Soluciones de sellado, pegado y hermeticidad
SOUDAL: Soluciones de sellado, pegado y hermeticidadSOUDAL: Soluciones de sellado, pegado y hermeticidad
SOUDAL: Soluciones de sellado, pegado y hermeticidadANDECE

Exposicion. del documentos de YPFB corporación
Exposicion. del documentos de YPFB corporaciónExposicion. del documentos de YPFB corporación
Exposicion. del documentos de YPFB corporaciónjas021085

Propositos del comportamiento de fases y aplicaciones
Propositos del comportamiento de fases y aplicacionesPropositos del comportamiento de fases y aplicaciones
Propositos del comportamiento de fases y aplicaciones025ca20

VIRUS FITOPATÓGENOS (GENERALIDADES EN PLANTAS)
VIRUS FITOPATÓGENOS (GENERALIDADES EN PLANTAS)VIRUS FITOPATÓGENOS (GENERALIDADES EN PLANTAS)
VIRUS FITOPATÓGENOS (GENERALIDADES EN PLANTAS)ssuser6958b11

183045401-Terminal-Terrestre-de-Trujillo.pdf
183045401-Terminal-Terrestre-de-Trujillo.pdf183045401-Terminal-Terrestre-de-Trujillo.pdf
183045401-Terminal-Terrestre-de-Trujillo.pdfEdwinAlexanderSnchez2

Linealización de sistemas no lineales.pdf
Linealización de sistemas no lineales.pdfLinealización de sistemas no lineales.pdf
Linealización de sistemas no lineales.pdfrolandolazartep

CLASE - 01 de construcción 1 ingeniería civil
CLASE - 01 de construcción 1 ingeniería civilCLASE - 01 de construcción 1 ingeniería civil
CLASE - 01 de construcción 1 ingeniería civilDissneredwinPaivahua

TAREA 8 CORREDOR INTEROCEÁNICO DEL PAÍS.pdf
TAREA 8 CORREDOR INTEROCEÁNICO DEL PAÍS.pdfTAREA 8 CORREDOR INTEROCEÁNICO DEL PAÍS.pdf
TAREA 8 CORREDOR INTEROCEÁNICO DEL PAÍS.pdfAntonioGonzalezIzqui

SEGURIDAD EN CONSTRUCCION PPT PARA EL CIP
SEGURIDAD EN CONSTRUCCION PPT PARA EL CIPSEGURIDAD EN CONSTRUCCION PPT PARA EL CIP
SEGURIDAD EN CONSTRUCCION PPT PARA EL CIPJosLuisFrancoCaldern

Flujo multifásico en tuberias de ex.pptx
Flujo multifásico en tuberias de ex.pptxFlujo multifásico en tuberias de ex.pptx
Flujo multifásico en tuberias de ex.pptxEduardoSnchezHernnde5

4.6 DEFINICION DEL PROBLEMA DE ASIGNACION.pptx
4.6 DEFINICION DEL PROBLEMA DE ASIGNACION.pptx4.6 DEFINICION DEL PROBLEMA DE ASIGNACION.pptx
4.6 DEFINICION DEL PROBLEMA DE ASIGNACION.pptxGARCIARAMIREZCESAR

CAP4-TEORIA EVALUACION DE CAUDALES - HIDROGRAMAS.pdf
CAP4-TEORIA EVALUACION DE CAUDALES - HIDROGRAMAS.pdfCAP4-TEORIA EVALUACION DE CAUDALES - HIDROGRAMAS.pdf
CAP4-TEORIA EVALUACION DE CAUDALES - HIDROGRAMAS.pdfReneBellido1

Fe_C_Tratamientos termicos_uap _3_.ppt
Fe_C_Tratamientos termicos_uap   _3_.pptFe_C_Tratamientos termicos_uap   _3_.ppt
Fe_C_Tratamientos termicos_uap _3_.pptVitobailon


Último (20)

3039_ftg_01Entregable 003_Matematica.pptx
3039_ftg_01Entregable 003_Matematica.pptx3039_ftg_01Entregable 003_Matematica.pptx
3039_ftg_01Entregable 003_Matematica.pptx

Edificio residencial Tarsia de AEDAS Homes Granada
Edificio residencial Tarsia de AEDAS Homes GranadaEdificio residencial Tarsia de AEDAS Homes Granada
Edificio residencial Tarsia de AEDAS Homes Granada

Topografía 1 Nivelación y Carretera en la Ingenierías
Topografía 1 Nivelación y Carretera en la IngenieríasTopografía 1 Nivelación y Carretera en la Ingenierías
Topografía 1 Nivelación y Carretera en la Ingenierías

Conservatorio de danza Kina Jiménez de Almería
Conservatorio de danza Kina Jiménez de AlmeríaConservatorio de danza Kina Jiménez de Almería
Conservatorio de danza Kina Jiménez de Almería

Una estrategia de seguridad en la nube alineada al NIST
Una estrategia de seguridad en la nube alineada al NISTUna estrategia de seguridad en la nube alineada al NIST
Una estrategia de seguridad en la nube alineada al NIST

Parámetros de Perforación y Voladura. para Plataformas
Parámetros de  Perforación y Voladura. para PlataformasParámetros de  Perforación y Voladura. para Plataformas
Parámetros de Perforación y Voladura. para Plataformas

Tiempos Predeterminados MOST para Estudio del Trabajo II
Tiempos Predeterminados MOST para Estudio del Trabajo IITiempos Predeterminados MOST para Estudio del Trabajo II
Tiempos Predeterminados MOST para Estudio del Trabajo II

SOUDAL: Soluciones de sellado, pegado y hermeticidad
SOUDAL: Soluciones de sellado, pegado y hermeticidadSOUDAL: Soluciones de sellado, pegado y hermeticidad
SOUDAL: Soluciones de sellado, pegado y hermeticidad

Exposicion. del documentos de YPFB corporación
Exposicion. del documentos de YPFB corporaciónExposicion. del documentos de YPFB corporación
Exposicion. del documentos de YPFB corporación

Propositos del comportamiento de fases y aplicaciones
Propositos del comportamiento de fases y aplicacionesPropositos del comportamiento de fases y aplicaciones
Propositos del comportamiento de fases y aplicaciones

VIRUS FITOPATÓGENOS (GENERALIDADES EN PLANTAS)
VIRUS FITOPATÓGENOS (GENERALIDADES EN PLANTAS)VIRUS FITOPATÓGENOS (GENERALIDADES EN PLANTAS)
VIRUS FITOPATÓGENOS (GENERALIDADES EN PLANTAS)

183045401-Terminal-Terrestre-de-Trujillo.pdf
183045401-Terminal-Terrestre-de-Trujillo.pdf183045401-Terminal-Terrestre-de-Trujillo.pdf
183045401-Terminal-Terrestre-de-Trujillo.pdf

Linealización de sistemas no lineales.pdf
Linealización de sistemas no lineales.pdfLinealización de sistemas no lineales.pdf
Linealización de sistemas no lineales.pdf

CLASE - 01 de construcción 1 ingeniería civil
CLASE - 01 de construcción 1 ingeniería civilCLASE - 01 de construcción 1 ingeniería civil
CLASE - 01 de construcción 1 ingeniería civil

TAREA 8 CORREDOR INTEROCEÁNICO DEL PAÍS.pdf
TAREA 8 CORREDOR INTEROCEÁNICO DEL PAÍS.pdfTAREA 8 CORREDOR INTEROCEÁNICO DEL PAÍS.pdf
TAREA 8 CORREDOR INTEROCEÁNICO DEL PAÍS.pdf

SEGURIDAD EN CONSTRUCCION PPT PARA EL CIP
SEGURIDAD EN CONSTRUCCION PPT PARA EL CIPSEGURIDAD EN CONSTRUCCION PPT PARA EL CIP
SEGURIDAD EN CONSTRUCCION PPT PARA EL CIP

Flujo multifásico en tuberias de ex.pptx
Flujo multifásico en tuberias de ex.pptxFlujo multifásico en tuberias de ex.pptx
Flujo multifásico en tuberias de ex.pptx

4.6 DEFINICION DEL PROBLEMA DE ASIGNACION.pptx
4.6 DEFINICION DEL PROBLEMA DE ASIGNACION.pptx4.6 DEFINICION DEL PROBLEMA DE ASIGNACION.pptx
4.6 DEFINICION DEL PROBLEMA DE ASIGNACION.pptx

CAP4-TEORIA EVALUACION DE CAUDALES - HIDROGRAMAS.pdf
CAP4-TEORIA EVALUACION DE CAUDALES - HIDROGRAMAS.pdfCAP4-TEORIA EVALUACION DE CAUDALES - HIDROGRAMAS.pdf
CAP4-TEORIA EVALUACION DE CAUDALES - HIDROGRAMAS.pdf

Fe_C_Tratamientos termicos_uap _3_.ppt
Fe_C_Tratamientos termicos_uap   _3_.pptFe_C_Tratamientos termicos_uap   _3_.ppt
Fe_C_Tratamientos termicos_uap _3_.ppt


maxima demanda 2

  • 2. 050-110 Determinación de Áreas y Previsión Opcional de la Demanda Máxima Total Cuando No Se Dispone de Información (1) Las áreas deben ser determinadas por las dimensiones interiores (áreas techadas) e incluyen: (a) 100% del área del primer piso; más (b) 100% del área de los pisos superiores - vivienda; más (c) 75% del área del sótano. CARGAS DE CIRCUITOS Y FACTORES DE DEMANDA
  • 3. (2) Opcionalmente, cuando no se dispone de información específica sobre las cargas, la demanda máxima no será inferior a: (a) 3 000 W, para viviendas de hasta 90 m2 , según dimensiones interiores. (b) 5 000 W, para viviendas de más de 90 m2 hasta 150 m2 , según dimensiones interiores. (c) 8 000 W, para viviendas de más de 150 m2 hasta 200 m2 , según dimensiones interiores. CARGAS DE CIRCUITOS Y FACTORES DE DEMANDA
  • 4. 050-200 Viviendas Unifamiliares (1) La mínima capacidad acometidas o alimentadores: (a) (i) Una carga básica de 2 500 W - primeros 90 m2 ; más (ii) Una carga adicional de 1 000 W / 90 m2 , o fracción; más (iii) Las cargas de calefacción, con los factores de demanda previstos en la Sección 270, más cualquier carga de aire acondicionado con factor de demanda de 100%; más (iv) Cualquier carga de cocina eléctrica, como sigue: 6 000 W para cocina única más 40% de la cantidad en la que la potencia de dicha cocina exceda los 12 kW; más CARGAS DE CIRCUITOS Y FACTORES DE DEMANDA
  • 5. 050-200 Viviendas Unifamiliares (v) Cualquier carga de calentadores de agua para piscinas y baños individuales o comunes; más (vi) Cualquier carga adicional a las mencionadas en los párrafos (i) a (v), bajo ciertos criterios. o (b) 40 amperes. CARGAS DE CIRCUITOS Y FACTORES DE DEMANDA
  • 6. CARGAS DE CIRCUITOS Y FACTORES DE DEMANDA Ejemplo 1: Usando los pasos previos: Una vivienda unifamiliar de dos pisos, con calefacción no eléctrica, con las dimensiones externas de 12 m x 10 m y un área techada de 306 m2. Tensión trifásica 220V. Equipo eléctrico instalado (carga especial): 4 000 W secadora de ropa 4 000 W unidad de aire acondicionado
  • 7. CARGAS DE CIRCUITOS Y FACTORES DE DEMANDA Pasos: (1) Como ya se calculó según la Regla 050-110, el área habitable de esta unidad de vivienda es de 306 m2 según la Subregla 050-200(1) (2) (I)(a)(i) 90m2 = 2 500 W (3) (I)(a)(ii) 216 m2 (216/90=2,4) = 3 x 1 000 = 3 000 W (4) (I)(a)(iii) Aire acondicionado = 4 000 VA (5) y (6) no aplicables --- (7) (I)(a)(vi) secadora de ropa = 4 000 W Total 13 500 W (8) El cálculo de carga de la casa es de 13 500 W, lo que es igual a 35,5 A . La Subregla (1) dice que la capacidad mínima del conductor debe ser el mayor de (a) o (b). Entonces de acuerdo al párrafo (b) la corriente nominal mínima debe ser de 40 A . (9) La capacidad del conductor de la acometida y del alimentador debe ser de 40 A . (10) El dispositivo de protección de la acometida debe ser de 40 A .
  • 8. 050-202 Edificios de Departamentos y Similares (1) La capacidad mínima de acometida o alimentador: (a) (i) Una carga básica de 1 500 W para los primeros 45 m2 ; más (ii) Una carga adicional de 1 000 W por los segundos 45 m2 o fracción; más (iii) Una carga adicional de 1 000 W por cada 90 m2 o fracción en exceso de los primeros 90 m2 ; más (iv) La carga de cualquier cocina eléctrica, como sigue: 6 000 W para una cocina eléctrica, más 40% de la carga excedente a los 12 kW; más CARGAS DE CIRCUITOS Y FACTORES DE DEMANDA
  • 9. 050-202 Edificios de Departamentos y Similares (v) Cualquier carga de calefacción, con aplicación de los factores de demanda de la Sección 270, más aire acondicionado con factor de demanda al 100%; más (vi) Cualquier carga en adición de las mencionadas en los subpárrafos (i) a (v) inclusive a: (A) 25% de la potencia de régimen de cada carga mayor de 1 500 W, si se ha previsto una cocina eléctrica; o (B) 25% de la potencia de régimen de carga mayor de 1 500 W, más 6 000 W, si no se ha previsto una cocina eléctrica o (b) 25 amperes. CARGAS DE CIRCUITOS Y FACTORES DE DEMANDA
  • 10. 050-202 Edificios de Departamentos y Similares (3) La capacidad mínima de acometidas y alimentadores servidos por una acometida principal, que alimenten a su vez dos o más unidades de vivienda:
  • 11. 050-202 Edificios de Departamentos y Similares (3) La capacidad mínima de acometidas y alimentadores servidos por una acometida principal, que alimenten a su vez dos o más unidades de vivienda: (a) Excluyendo la calefacción y aire acondicionado: (i) El 100% de la carga mayor; más (ii) El 65% de la suma de cargas de las 2 siguientes; más (iii) El 40% de la suma de cargas de las 2 subsiguientes; más (iv) El 30% de la suma de las cargas de las 15 subsiguientes; más (v) El 25% de la suma de las cargas de las unidades de vivienda restantes. CARGAS DE CIRCUITOS Y FACTORES DE DEMANDA
  • 12. 050-202 Edificios de Departamentos y Similares (b) Si se utiliza calefacción eléctrica, la suma de todas las cargas de calefacción, como se determina de acuerdo con la aplicación de la Sección 270, debe ser añadida a la carga determinada de acuerdo con el párrafo (a), sujeta a la Regla 050-106(4). (c) Si se utiliza aire acondicionado, la suma de todas las cargas de aire acondicionado se debe añadir, con un factor de demanda de 100%, a la carga determinada de acuerdo con los párrafos (a) y (b). (d) Cualquier carga de alumbrado, calefacción y potencia no ubicada en las unidades de vivienda, debe ser añadida con un factor de demanda de 75%. CARGAS DE CIRCUITOS Y FACTORES DE DEMANDA
  • 13. Ejemplo 2: Usando los pasos previos: Se tiene una vivienda multifamiliar con cuatro departamentos con un área de 160 m2 cada uno, determinar la máxima demanda de cada uno y la máxima demanda de toda la vivienda multifamiliar, considerar cargas especiales de cocina eléctrica de 6KW y therma eléctrica 1.5KW para cada una.
  • 14. 050-204 Escuelas  (1) Las capacidades mínimas de los conductores de acometidas o de los alimentadores deben basarse sobre lo siguiente:  (a) Una carga básica de 50 W/m2 de área de aulas; más  (b) 10 W/m2 del área restante del edificio, calculada con las dimensiones exteriores; más  (c) Cargas de calefacción, aire acondicionado y fuerza, basadas en la potencia nominal del equipo instalado.
  • 15.  (2) Se permite la aplicación de factores de demanda, como sigue:  (a) Para edificios de hasta 900 m2, área calculada según dimensiones exteriores:  (i) Para cualquier carga de calefacción, según la Sección 270; y  (ii) 75% de la carga restante.  (b) Para edificios con áreas mayores a 900 m2.  (i) Según la Sección 270 para cargas de calefacción; y  (ii) La carga restante como la suma de:  (A) 75% de la carga por m2 multiplicada por los primeros 900 m2; y  (B) 50% de la carga por m2 multiplicada por el área en exceso a los primeros 900 m2.
  • 16. Ejemplo 3: Usando los pasos previos: Calcular la máxima demanda para una escuela con un área de aulas de 2861.63 m2 y un área libre de 698.82 m2, además va a contar con 20 computadoras de 500W de potencia cada una.
  • 17. 050-206 Hospitales  (1) La capacidad mínima de los conductores de acometidas y alimentadores debe basarse en lo siguiente:  (a) Una carga básica de 20 W/m2 del área del edificio calculada con las dimensiones exteriores; más  (b) 100 W/m2 para áreas de alta intensidad de carga como salas de operación; más  (c) Cargas de calefacción, aire acondicionado y de potencia, según la potencia del equipo.
  • 18.  (2) Se permitirá la aplicación de factores de demanda de acuerdo con lo siguiente:  (a) Para edificaciones de hasta 900 m2, calculados con las dimensiones exteriores:  (i) De acuerdo con la Sección 270 para cualquier carga de  calefacción; y  (ii) 80% de la carga restante.
  • 19.  (b) Para edificaciones cuya superficie exceda los 900 m2, calculada con las dimensiones exteriores;  (i) De acuerdo con la Sección 270 para cualquier carga de calefacción; y  (ii) El resto de la carga de la demanda puede ser considerada como la suma de:  (A) 80% de la carga por metro cuadrado multiplicada por 900; y  (B) 65% de la carga por metro cuadrado multiplicada por la superficie del edificio que exceda los 900 m2.
  • 20. 050-208 Hoteles, Moteles, Dormitorios y Edificios de Uso Similar  (1) La capacidad mínima de los conductores de la acometida o del alimentador deben basarse en lo siguiente:  (a) Una carga básica de 20 W/m2 del área del edificio, calculada con las dimensiones exteriores; más  (b) Cargas de alumbrado de áreas especiales, tales como: salones de baile, según la potencia nominal del equipo instalado; más  (c) Cargas de calefacción, aire acondicionado y potencia, según la potencia nominal del equipo instalado.
  • 21.  (2) Se permitirá la aplicación de factores de demanda de acuerdo con lo siguiente:  (a) Para edificaciones con área de hasta 900 m2, calculada con las dimensiones exteriores:  (i) De acuerdo con la Sección 270 para cualquier carga de calefacción; y  (ii) 80% de la carga restante.
  • 22.  (b) Para edificaciones cuya superficie exceda los 900 m2, calculada con las dimensiones exteriores;  (i) De acuerdo con la Sección 270 para cualquier carga de calefacción; y  (ii) El resto de la carga, la demanda puede ser considerada como la suma de:  (A) 80% de la carga por metro cuadrado multiplicada por 900.  (B) 65% de la carga por metro cuadrado multiplicada por el área del edificio, que exceda los 900 m2.
  • 23. 050-210 Otros Tipos de Uso  La capacidad mínima de los conductores de la acometida o del alimentador para otros tipos de uso, especificados en la Tabla 14, debe basarse en lo siguiente:  (a) Una carga básica calculada con los watts por metro cuadrado requeridos por la Tabla 14, multiplicado por el área servida, determinada según las dimensiones exteriores, con aplicación de los factores de demanda indicados en dicha tabla; más
  • 24.  (b) Cargas especiales como calefacción, aire acondicionado, potencia, iluminación de vitrinas, etc., basadas en la potencia nominal del equipo instalado, con factores de demanda permitidos por el Código.
  • 25.
  • 26. 050-212 Circuitos de Alumbrado Especial CARGAS DE CIRCUITOS Y FACTORES DE DEMANDA Cuando un tablero suministra tipos especiales de iluminación, tales como luces de escape o emergencia, que pueden estar localizadas en toda la edificación, sin que sea posible calcular el área servida, se debe utilizar la carga del circuito involucrado para calcular la sección del alimentador. Además en edificios multifamiliares y públicos es obligatorio considerar en el diseño alumbrado de emergencia en rutas de evacuación.
  • 27. Diagramas unifilares  Un esquema unifilar es una representación gráfica de una instalación eléctrica o de parte de ella. El esquema unifilar se distingue de otros tipos de esquemas eléctricos en que el conjunto de conductores de un circuito se representa mediante una única línea, independientemente de la cantidad de conductores que lleve este circuito. Típicamente el esquema unifilar tiene una estructura de árbol.
  • 28. Diagramas unifilares  Un circuito del diagrama unifilar sería una rama del esquema unifilar con dos extremos. El extremo superior puede ser el inicio del esquema unifilar o estar conectado a otro circuito por arriba. El extremo inferior puede estar conectado a uno o más circuitos por abajo.
  • 29.
  • 30.
  • 31.
  • 32.
  • 33.
  • 34. SELECCIÓN DE INTERRUPTORES TERMOMAGNETICOS Y INTERRUTORES DIFERENCIALES TIPO DE CONDUCTOR EJEMPLO: TW CORRIENTE NOMINAL MENOS EL 25% TERMOMAGNETICO DIFERENCIAL 1,5 mm2 16 A 12 A 10 A 16 A ≈ 25 A * 2,5 mm2 22 A 16,5 A 15 A ∼16 A 25 A * 4 mm2 32 A 24 A 20 A ∼ 22 A 25 - 40 A * 6 mm2 45 A 33,75 A 30 A ∼ 32 A 40 - 63 A * 10 mm2 67 A 50,25 A 40 A ∼ 50 A 63 A * * COMERCIAL
