El documento describe las propiedades y efectos de los campos magnéticos. Explica que una carga en movimiento dentro de un campo magnético experimenta una fuerza perpendicular a su velocidad, lo que puede hacer que la carga siga una trayectoria circular. También describe cómo las líneas de campo magnético salen del polo norte y entran en el polo sur de un imán, y cómo un campo magnético ejerce una fuerza sobre un conductor que transporta una corriente eléctrica.

2. Existe un campo magnético en una región del
espacio, si al penetrar en ella una carga móvil
experimenta una fuerza que depende de su
velocidad.
Al igual que los campos eléctricos, los campos
magnéticos se pueden representar mediante líneas de
campo o líneas de fuerza, que tendrán distinta forma
según sea el agente creador del campo

3. Cuando se trata del campo magnético creado por un
imán, las líneas de fuerza salen del extremo denominado
polo norte y entran por el extremo denominado polo sur.

4. MOVIMIENTO DE UNA CARGA PUNTUAL
EN UN CAMPO MAGNÉTICO

5. La fuerza magnética que actúa sobre una partícula
cargada en movimiento en un campo magnético es
siempre perpendicular a su velocidad. La fuerza
magnética modificará la dirección de la velocidad pero
no modificará su modulo de velocidad. Así que, al no
hacer trabajo sobre la partícula, no se modificará la
energía cinética.
Entonces la intensidad de la fuerza será:
F= ·v·B

6. Si tenemos una partícula con una velocidad
perpendicular a un campo magnético uniforme, la
partícula describirá una trayectoria circular. La fuerza
magnética es la responsable de la aceleración
centrípeta necesaria para que haya un movimiento
circular.

7. LÍNEAS DE INDUCCIÓN
MAGNÉTICA

8. La inducción magnética de un campo, en un punto del
mismo, es la fuerza que actúa sobre una unidad de
carga positiva que se desplaza, perpendicularmente a
las líneas de fuerza, con una unidad de velocidad. Se
representa por ( B ).
B=F/(q)(V)

9. • Magnitud medido por el cociente entre el módulo de
la fuerza que actúa sobre una carga móvil que pasa
por el punto y el producto de dicha carga por la
componente de la velocidad perpendicular al vector
inducción.
• En estos casos, se le llama Fuerza de Lorentz.
• Los sentidos de los vectores V, B, y F se pueden
mediante la regla de la palma de la mano derecha.

10. • V= vector velocidad
• B= sentido de inducción magnética (campo magnético).
• F= fuerza que el campo magnético ejerce sobre la partícula.
• Generalmente, forma con una ángulo Ɵ él módulo de la
fuerza que actúa sobre la carga:
F=(q)(V)(B) senƟ
• Ahora…
B= F/(q)(V)(senƟ)

11. Fuerzas sobre un hilo de corriente

12. • Fuerza magnética sobre un conductor
• Un conductor es un hilo o alambre por el cual
circula una corriente eléctrica. Una corriente
eléctrica es un conjunto de cargas eléctricas en
movimiento. Ya que un campo magnético ejerce
una fuerza lateral sobre una carga en
movimiento, es de esperar que la resultante de
las fuerza sobre cada carga resulte en una fuerza
lateral sobre un alambre por el que circula una
corriente eléctrica.

13. Fuerza sobre corrientes
En un hilo conductor la fuerza magnética es la suma de las fuerzas sobre cada portador de
carga. (Fuerza sobre cada partícula cargada):
- Número de portadores n en el segmento:
-Fuerza sobre el segmento A . L :
F = (q v x B) n A L
+
+
A=área v
+
L

14. FUERZA MAGNÉTICA SOBRE UN HILO RECTO DE CORRIENTE EN UN CAMPO MAGNÉTICO
UNIFORME
L es el vector cuyo módulo es la longitud del hilo, con dirección paralela al hilo y
sentido el de la corriente
Fuerza sobre el segmento del hilo conductor :
Densidad numérica: n
Carga de cada partícula libre: q
Velocidad de deriva: v +
+
Corriente eléctrica: i =n q v A A=área v
+
L
Fuerza sobre el segmento del hilo conductor será: F = i L × B

15. Fuerza sobre una porción de conductor rectilíneo.
Sobre un portador de carga y el movimiento que produce.
Qué representa
esta flecha?
?
En la figura, se muestra la dirección y sentido de la fuerza que ejerce el campo magnético B
sobre un portador de carga positivo q, que se mueve hacia la izquierda con velocidad v.

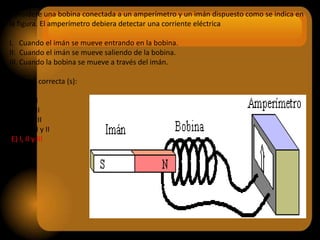

16. Considere una bobina conectada a un amperímetro y un imán dispuesto como se indica en
la figura. El amperímetro debiera detectar una corriente eléctrica
I. Cuando el imán se mueve entrando en la bobina.
II: Cuando el imán se mueve saliendo de la bobina.
III. Cuando la bobina se mueve a través del imán.
Es (son) correcta (s):
A) Sólo I
B) Sólo II
C) Sólo III
D) Sólo I y II
E) I, II y III

17. 2. I
v LEY DE FARADAY-LENZ. r
v r B
v
S N I
d La fuerza electromotriz
  inducida en un circuito, es
directamente proporcional a la
dt rapidez con que varía el flujo
magnético a través del circuito y
sentido contrario.

18. MOMENTO SOBRE UNA ESPIRA
DE CORRIENTE
DENTRO DE UN CAMPO
MAGNÉTICO UNIFORME

19. La relación entre la polaridad magnética de una espira
y el sentido de la corriente que circula por ella la
establece la regla de la mano derecha.

20. Una partícula cargada positiva entra
perpendicularmente a una región donde existe un
campo magnético homogéneo

21. Como la fuerza es perpendicular a la
velocidad, su efecto consiste en cambiar
la dirección de la velocidad sin modificar
la magnitud; resultando un movimiento
circular uniforme.

22. Para mantener la velocidad constante tendremos que
aplicar una fuerza igual y de sentido contrario Fa
dirigida hacia la derecha.
