1. UNI 2020 FOTOGRAMETRÍA: MSc. ING. JULIO H. CRUZADO QUIROZ
UNIVERSIDAD NACIONAL DE INGENIERÍA
FACULTAD DE INGENIERÍA CIVILUNIVERSIDAD NACIONAL DE INGENIRÍA
FACULTAD DE INGENIERÍA CIVIL
FOTOGRAMETRÍA
MSc. ING. JULIO H. CRUZADO QUIROZ
UNIVERSIDAD NACIONAL DE INGENIRÍA
FACULTAD DE INGENIERÍA CIVIL
2. UNI 2020 FOTOGRAMETRÍA: MSc. ING. JULIO H. CRUZADO QUIROZ
UNIVERSIDAD NACIONAL DE INGENIERÍA
FACULTAD DE INGENIERÍA CIVILUNIVERSIDAD NACIONAL DE INGENIRÍA
FACULTAD DE INGENIERÍA CIVIL
FOTOGRAMETRÍA
MSc. ING. JULIO H. CRUZADO QUIROZ
FOTOGRAMETRÍA Y EXPLOTACIÓN DE FOTOGRAFÍAS
AÉREAS
MSc. ING. JULIO H. CRUZADO QUIROZ
3. UNI 2020 FOTOGRAMETRÍA: MSc. ING. JULIO H. CRUZADO QUIROZ
UNIVERSIDAD NACIONAL DE INGENIERÍA
FACULTAD DE INGENIERÍA CIVIL
OBJETIVOS
a) Impartir los conocimientos Generales de la Fotogrametría.
b) Realizar un Proyecto Aerofotogramétrico:
Definir y evaluar el proyecto.
Evaluar el material existente.
Planificar el Vuelo Fotogramétrico
Realizar el Control Terrestre.
Orientar un Modelo Estereoscópico.
Planificar la Aero triangulación y ajuste
Realizar la Restitución Fotogramétrica.
c) Utilizar los instrumentos Fotogramétricos.
d) Exponer las Aplicaciones y ventajas de esta Tecnología en el
desarrollo de los proyectos de Ingeniería.
4. UNI 2020 FOTOGRAMETRÍA: MSc. ING. JULIO H. CRUZADO QUIROZ
UNIVERSIDAD NACIONAL DE INGENIERÍA
FACULTAD DE INGENIERÍA CIVIL

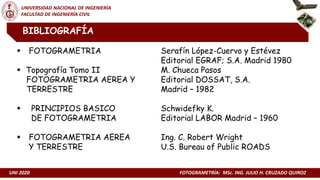

FOTOGRAMETRIA Serafín López-Cuervo y Estévez
Editorial EGRAF; S.A. Madrid 1980
Topografía Tomo II M. Chueca Pasos
FOTOGRAMETRIA AEREA Y Editorial DOSSAT, S.A.
TERRESTRE Madrid – 1982
PRINCIPIOS BASICO Schwidefky K.
DE FOTOGRAMETRIA Editorial LABOR Madrid – 1960
FOTOGRAMETRIA AEREA Ing. C. Robert Wright
Y TERRESTRE U.S. Bureau of Public ROADS
BIBLIOGRAFÍA
5. UNI 2020 FOTOGRAMETRÍA: MSc. ING. JULIO H. CRUZADO QUIROZ
UNIVERSIDAD NACIONAL DE INGENIERÍA
FACULTAD DE INGENIERÍA CIVIL

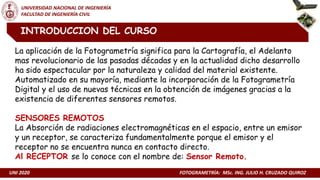

INTRODUCCION DEL CURSO
La aplicación de la Fotogrametría significa para la Cartografía, el Adelanto
mas revolucionario de las pasadas décadas y en la actualidad dicho desarrollo
ha sido espectacular por la naturaleza y calidad del material existente.
Automatizado en su mayoría, mediante la incorporación de la Fotogrametría
Digital y el uso de nuevas técnicas en la obtención de imágenes gracias a la
existencia de diferentes sensores remotos.
SENSORES REMOTOS
La Absorción de radiaciones electromagnéticas en el espacio, entre un emisor
y un receptor, se caracteriza fundamentalmente porque el emisor y el
receptor no se encuentra nunca en contacto directo.
Al RECEPTOR se lo conoce con el nombre de: Sensor Remoto.
6. UNI 2020 FOTOGRAMETRÍA: MSc. ING. JULIO H. CRUZADO QUIROZ
UNIVERSIDAD NACIONAL DE INGENIERÍA
FACULTAD DE INGENIERÍA CIVIL

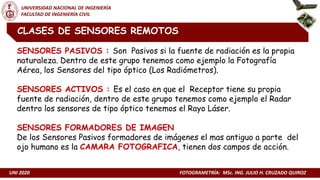

CLASES DE SENSORES REMOTOS
SENSORES PASIVOS : Son Pasivos si la fuente de radiación es la propia
naturaleza. Dentro de este grupo tenemos como ejemplo la Fotografía
Aérea, los Sensores del tipo óptico (Los Radiómetros).
SENSORES ACTIVOS : Es el caso en que el Receptor tiene su propia
fuente de radiación, dentro de este grupo tenemos como ejemplo el Radar
dentro los sensores de tipo óptico tenemos el Rayo Láser.
SENSORES FORMADORES DE IMAGEN
De los Sensores Pasivos formadores de imágenes el mas antiguo a parte del
ojo humano es la CAMARA FOTOGRAFICA, tienen dos campos de acción.
7. UNI 2020 FOTOGRAMETRÍA: MSc. ING. JULIO H. CRUZADO QUIROZ
UNIVERSIDAD NACIONAL DE INGENIERÍA
FACULTAD DE INGENIERÍA CIVIL

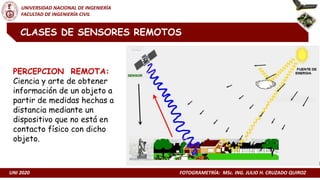

CLASES DE SENSORES REMOTOS
PERCEPCION REMOTA:
Ciencia y arte de obtener
información de un objeto a
partir de medidas hechas a
distancia mediante un
dispositivo que no está en
contacto físico con dicho
objeto.
8. UNI 2020 FOTOGRAMETRÍA: MSc. ING. JULIO H. CRUZADO QUIROZ
UNIVERSIDAD NACIONAL DE INGENIERÍA
FACULTAD DE INGENIERÍA CIVIL

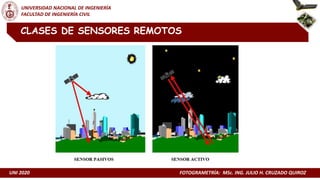

CLASES DE SENSORES REMOTOS
9. UNI 2020 FOTOGRAMETRÍA: MSc. ING. JULIO H. CRUZADO QUIROZ
UNIVERSIDAD NACIONAL DE INGENIERÍA
FACULTAD DE INGENIERÍA CIVIL
Haga clic para modificar el estilo de título del patrón
FOTOGRAMETRÍA
MSc. ING. JULIO H. CRUZADO QUIROZ
10. UNI 2020 FOTOGRAMETRÍA: MSc. ING. JULIO H. CRUZADO QUIROZ
UNIVERSIDAD NACIONAL DE INGENIERÍA
FACULTAD DE INGENIERÍA CIVIL

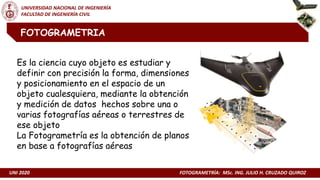

FOTOGRAMETRIA
Es la ciencia cuyo objeto es estudiar y
definir con precisión la forma, dimensiones
y posicionamiento en el espacio de un
objeto cualesquiera, mediante la obtención
y medición de datos hechos sobre una o
varias fotografías aéreas o terrestres de
ese objeto
La Fotogrametría es la obtención de planos
en base a fotografías aéreas
11. UNI 2020 FOTOGRAMETRÍA: MSc. ING. JULIO H. CRUZADO QUIROZ
UNIVERSIDAD NACIONAL DE INGENIERÍA
FACULTAD DE INGENIERÍA CIVIL

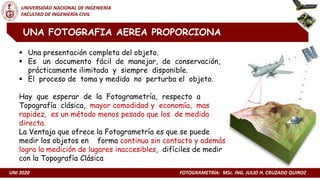

UNA FOTOGRAFIA AEREA PROPORCIONA
Una presentación completa del objeto.
Es un documento fácil de manejar, de conservación,
prácticamente ilimitada y siempre disponible.
El proceso de toma y medida no perturba el objeto.
Hay que esperar de la Fotogrametría, respecto a
Topografía clásica, mayor comodidad y economía, mas
rapidez, es un método menos pesado que los de medida
directa.
La Ventaja que ofrece la Fotogrametría es que se puede
medir los objetos en forma continua sin contacto y además
logra la medición de lugares inaccesibles, difíciles de medir
con la Topografía Clásica
12. UNI 2020 FOTOGRAMETRÍA: MSc. ING. JULIO H. CRUZADO QUIROZ
UNIVERSIDAD NACIONAL DE INGENIERÍA
FACULTAD DE INGENIERÍA CIVIL

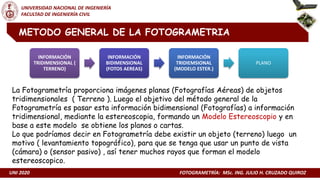

METODO GENERAL DE LA FOTOGRAMETRIA
La Fotogrametría proporciona imágenes planas (Fotografías Aéreas) de objetos
tridimensionales ( Terreno ). Luego el objetivo del método general de la
Fotogrametría es pasar esta información bidimensional (Fotografías) a información
tridimensional, mediante la estereoscopia, formando un Modelo Estereoscopio y en
base a este modelo se obtiene los planos o cartas.
Lo que podríamos decir en Fotogrametría debe existir un objeto (terreno) luego un
motivo ( levantamiento topográfico), para que se tenga que usar un punto de vista
(cámara) o (sensor pasivo) , así tener muchos rayos que forman el modelo
estereoscopico.
INFORMACIÓN
TRIDIMENSIONAL (
TERRENO)
INFORMACIÓN
BIDIMENSIONAL
(FOTOS AEREAS)
INFORMACIÓN
TRIDIEMSIONAL
(MODELO ESTER.)
PLANO
