Capa 03 4

Capa de Internet:
Protocolo IPv4
Capa de Internet:
Protocolo IPv4
A Díaz Daniel Ó 2004 Copyright Lima, Enero-Julio de 2004
ddiaz@inictel.gob.pe
Daniel Díaz Ataucuri

Capa de Internet:
Protocolo IPv4
CONTENIDO
PROTOCOLO IP VERSION 4 (IPv4)
CABECERA OPCIONALES
CLASES DE DIRECCIONES
SUBNETEO o SUBNETTING
A Díaz Daniel Ó 2004 PROTOCOLO ICMPv4
Copyright ddiaz@inictel.gob.pe

Capa de Internet:
Protocolo IPv4

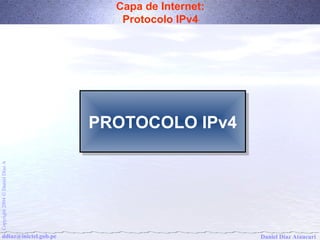

PPRROOTTOOCCOOLLOO IIPPvv44
Daniel Díaz Ataucuri Copyright 2004 Ó Daniel Díaz A ddiaz@inictel.gob.pe

Capa de Internet:
Protocolo IPv4

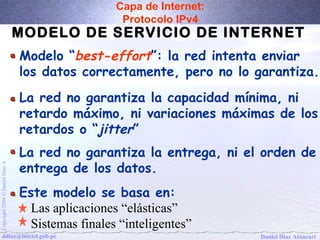

MODELO DE SERVICIO DE INTERNET
Modelo “best-effort”: la red intenta enviar
los datos correctamente, pero no lo garantiza.
La red no garantiza la capacidad mínima, ni
retardo máximo, ni variaciones máximas de los
retardos o “jitter”
La red no garantiza la entrega, ni el orden de
entrega de los datos.
Este modelo se basa en:
A Díaz Daniel Ó 2004 Las aplicaciones “elásticas”
Copyright Sistemas finales “inteligentes”

Capa de Internet:
Protocolo IPv4

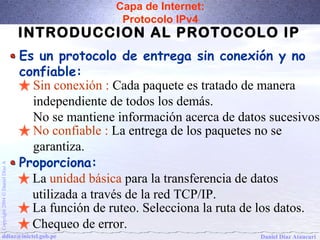

INTRODUCCION AL PROTOCOLO IP
Es un protocolo de entrega sin conexión y no
confiable:
Sin conexión : Cada paquete es tratado de manera
independiente de todos los demás.
No se mantiene información acerca de datos sucesivos
No confiable : La entrega de los paquetes no se
garantiza.
La unidad básica para la transferencia de datos
utilizada a través de la red TCP/IP.
La función de ruteo. Selecciona la ruta de los datos.
Chequeo de error.
Proporciona:

Capa de Internet:
Protocolo IPv4

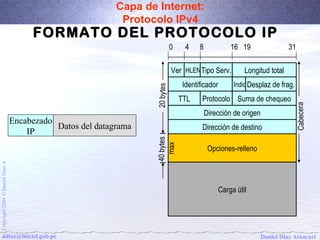

FORMATO DEL PROTOCOLO IP
0 4 8 16 19 31
Ver HLENTipo Serv. Longitud total
Identificador IndicDesplaz de frag.
TTL Protocolo Suma de chequeo
Dirección de origen
Dirección de destino
Opciones-relleno
A Díaz Daniel Carga útil
Ó 2004 Copyright ddiaz@inictel.gob.pe
Daniel Díaz Ataucuri 40 bytes
max
Cabecera
20 bytes
Encabezado
IP Datos del datagrama

Capa de Internet:
Protocolo IPv4
0 4 8 16 19 31
Opciones-relleno
max
Cabecera
20 bytes

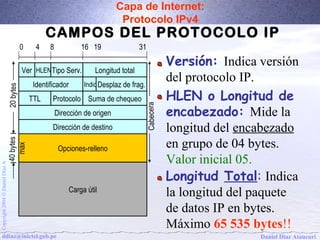

CAMPOS DEL PROTOCOLO IP
Versión: Indica versión
del protocolo IP.
HLEN o Longitud de
encabezado: Mide la
longitud del encabezado
en grupo de 04 bytes.
Valor inicial 05.
Longitud Total: Indica
la longitud del paquete
de datos IP en bytes.
Máximo 65 535 bytes!!

Capa de Internet:
Protocolo IPv4
Prioridad D T R Sin uso
Tipo de transporte
0 4 8 16 19 31
A Díaz Daniel Ó 2004 Copyright DSCP CU
Daniel Díaz Ataucuri Opciones-relleno
Carga útil
40 bytes
max
Cabecera
20 bytes

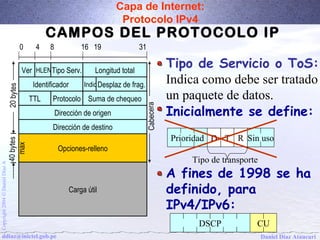

Tipo de Servicio o ToS:
Indica como debe ser tratado
un paquete de datos.
Inicialmente se define:
A fines de 1998 se ha
definido, para
IPv4/IPv6:

Capa de Internet:
Protocolo IPv4
FRAGMENTACION
Host A Host B
Red 1
MTU=1500
R1 Red 2
MTU=620 R1
Red 3
MTU=1500
Header Dato
A Díaz Daniel Ó 2004 Header 1 Dato 1 Header 2 Dato 2 Header 3 Dato 3
Copyright Fragmento 1
Fragmento 2
Fragmento 3
Desplazamiento 0
Desplazamiento 600
Desplazamiento 1200
Daniel Díaz Ataucuri Mínimo MTU
576
Mínimo MTU
576

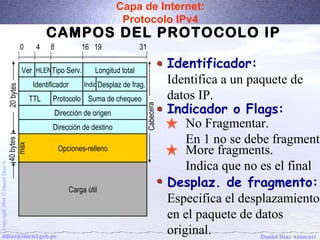

Capa de Internet:
Protocolo IPv4
No Fragmentar.
En 1 no se debe fragment
More fragments.
Indica que no es el final
0 4 8 16 19 31
Opciones-relleno
max
Cabecera
20 bytes
Identificador:
Identifica a un paquete de
datos IP.
Indicador o Flags:
Desplaz. de fragmento:
Especifica el desplazamiento
en el paquete de datos
original.

Capa de Internet:
Protocolo IPv4
0 4 8 16 19 31
Opciones-relleno
max
Cabecera
20 bytes
TTL o Tiempo de Vida:
Especifica la duración en
segundos de un paquete.
Protocolo:
Indica que protocolo de
nivel superior se usó.
http://www.iana.org/assignments/protocol-numbers
Suma de Chequeo de
cabecera o Header
Checksum: Asegura la
integridad de la cabecera.

Capa de Internet:
Protocolo IPv4

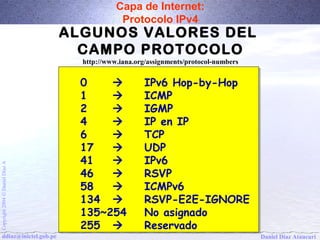

ALGUNOS VALORES DEL
CAMPO PROTOCOLO
http://www.iana.org/assignments/protocol-numbers
0  IPv6 Hop-by-Hop
1  ICMP
2  IGMP
4  IP en IP
6  TCP
17  UDP
41  IPv6
46  RSVP
58  ICMPv6
134  RSVP-E2E-IGNORE
135~254 No asignado
255  Reservado

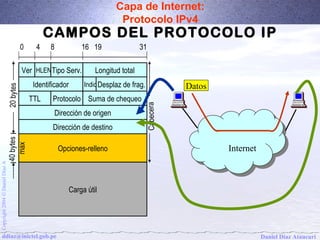

Capa de Internet:
Protocolo IPv4
0 4 8 16 19 31
Opciones-relleno
max
Cabecera
20 bytes
I Innteterrnneett
Datos

Capa de Internet:
Protocolo IPv4

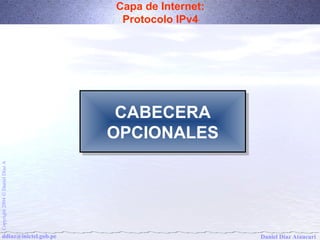

CABECERA
OPCIONALES

Capa de Internet:
Protocolo IPv4
CABECERA DE OPCIONES
0 4 8 16 19 31
Opciones-relleno
Se incluyen para pruebas
de red o depuración.
Es de longitud variable
dependiendo de la opción
Aparecen contiguas, no
existe separadores
entre opciones.
Código opción.
max
Cabecera
20 bytes
0 1 2 3 4 5 6 7
Copy Option
Class Option number

Capa de Internet:
Protocolo IPv4

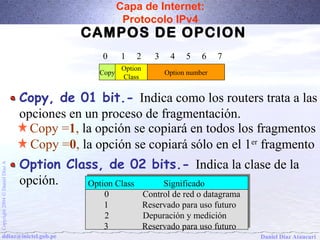

CAMPOS DE OPCION
0 1 2 3 4 5 6 7
Copy Option
Class Option number
Copy, de 01 bit.- Indica como los routers trata a las
opciones en un proceso de fragmentación.
Copy =1, la opción se copiará en todos los fragmentos
Copy =0, la opción se copiará sólo en el 1er fragmento
Option Class, de 02 bits.- Indica la clase de la
opción.
A Díaz Daniel Option SignificadOption Class Class Significadoo
Ó 0 0 Control Control de de red red o o datagrama
datagrama
2004 1 1 Reservado Reservado para para uso uso futuro
futuro
Copyright 2 2 Depuración Depuración y y medición
medición
3 3 Reservado Reservado para para uso uso futuro
futuro

Capa de Internet:
Protocolo IPv4

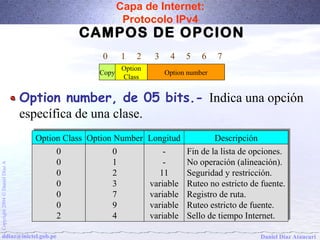

Option number, de 05 bits.- Indica una opción
específica de una clase.
0000002
0000002
CAMPOS DE OPCION
0 1 2 3 4 5 6 7
0123794
0123794
--
--
A Díaz 11
11
Daniel variable
variable
Ó variable
variable
2004 variable
variable
Copyright variable
variable
Daniel Díaz Ataucuri Fin de la lista de opciones.
No operación (alineación).
Seguridad y restricción.
Ruteo no estricto de fuente.
Registro de ruta.
Ruteo estricto de fuente.
Sello de tiempo Internet.
Fin de la lista de opciones.
No operación (alineación).
Seguridad y restricción.
Ruteo no estricto de fuente.
Registro de ruta.
Ruteo estricto de fuente.
Sello de tiempo Internet.
Copy Option
Class Option number
OOppttiioonn CCllaassss OOppttiioonn NNuummbbeerr LLoonnggiittuudd DDeessccrriippcciióónn

Capa de Internet:
Protocolo IPv4

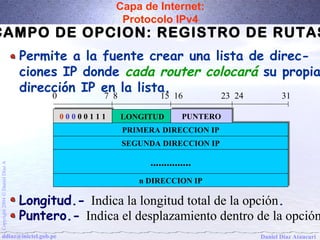

CAMPO DE OPCION: REGISTRO DE RUTAS
Permite a la fuente crear una lista de direc-ciones
IP donde cada router colocará su propia
dirección IP en la lista.
0 7 8 15 16 23 24 31
00 00 00 00 00 11 11 11 LONGITUD PPUUNNTTEERROO
PPRRIIMMEERRAA DDIIRREECCCCIIOONN IIPP
SSEEGGUUNNDDAA DDIIRREECCCCIIOONN IIPP
..............................
A Díaz Daniel nn DDIIRREECCCCIIOONN IIPP
Daniel Díaz Ataucuri Longitud.- Indica la longitud total de la opción.
Puntero.- Indica el desplazamiento dentro de la opción.

Capa de Internet:
Protocolo IPv4

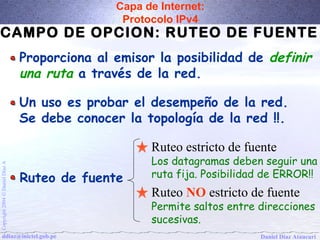

CAMPO DE OPCION: RUTEO DE FUENTE
Proporciona al emisor la posibilidad de definir
una ruta a través de la red.
Un uso es probar el desempeño de la red.
Se debe conocer la topología de la red !!.
Ruteo estricto de fuente
Los datagramas deben seguir una
ruta fija. Posibilidad de ERROR!!
Ruteo NO estricto de fuente
Permite saltos entre direcciones
sucesivas.
A Díaz Ruteo de fuente
Daniel Ó 2004 Copyright ddiaz@inictel.gob.pe

Capa de Internet:
Protocolo IPv4

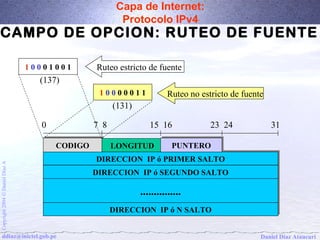

CAMPO DE OPCION: RUTEO DE FUENTE
Ruteo estricto de fuente
0 7 8 15 16 23 24 31
CCOODDIIGGOO LONGITUD PPUUNNTTEERROO
DDIIRREECCCCIIOONN IIPP óó PPRRIIMMEERR SSAALLTTOO
A Díaz DDIIRREECCCCIIOONN IIPP óó SSEEGGUUNNDDOO SSAALLTTOO
Daniel ..............................
Ó 2004 DIRECCION DIRECCION IIPP óó NN SSAALLTTOO
Daniel Díaz Ataucuri 1 0 0 0 1 0 0 1
(137)
1 0 0 0 0 0 1 1
(131)
Ruteo no estricto de fuente

Capa de Internet:
Protocolo IPv4

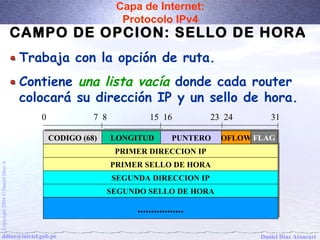

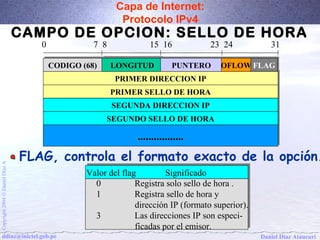

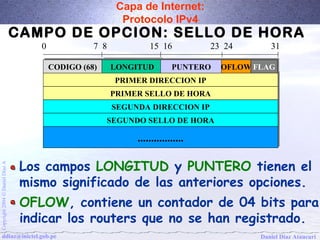

CAMPO DE OPCION: SELLO DE HORA
Trabaja con la opción de ruta.
Contiene una lista vacía donde cada router
colocará su dirección IP y un sello de hora.
0 7 8 15 16 23 24 31
CCOODDIIGGOO ((6688)) LLOONNGGIITTUUDD PPUUNNTTEERROO
PPRRIIMMEERR DDIIRREECCCCIIOONN IIPP
PPRRIIMMEERR SSEELLLLOO DDEE HHOORRAA
A Díaz Daniel SSEEGGUUNNDDAA DDIIRREECCCCIIOONN IIPP
SSEEGGUUNNDDOO SSEELLLLOO DDEE HHOORRAA
Ó 2004 ..................................
Daniel Díaz Ataucuri OOFFLLOOWWFFLLAAGG

Capa de Internet:
Protocolo IPv4
0 7 8 15 16 23 24 31
..................................
OOFFLLOOWWFFLLAAGG
Los campos LONGITUD y PUNTERO tienen el
mismo significado de las anteriores opciones.
OFLOW, contiene un contador de 04 bits para
indicar los routers que no se han registrado.

Capa de Internet:
Protocolo IPv4
0 7 8 15 16 23 24 31
..................................
A Díaz Valor Valor del del flag flag Significado
Significado Daniel 0 0 Registra Registra solo solo sello sello de de hora hora .
.
1 1 Ó Registra Registra sello sello de de hora hora y
y
2004 dirección dirección IP IP ((formato formato superior).
superior).
Copyright 3 3 Las Las direcciones direcciones IP IP son son especi-ficadas
especi-ficadas
por por el el emisor.
emisor.
Daniel Díaz Ataucuri OOFFLLOOWWFFLLAAGG
FLAG, controla el formato exacto de la opción.

Capa de Internet:
Protocolo IPv4
CLASES DE
DIRECCIONES

Capa de Internet:
Protocolo IPv4

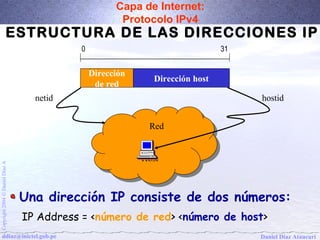

ESTRUCTURA DE LAS DIRECCIONES IP
0 31
Dirección
de red Dirección host
netid hostid
Red
Red
Host
Host
A Díaz Daniel Ó Una dirección IP consiste de dos números:
2004 Copyright IP Address = <número de red> <número de host>

Capa de Internet:
Protocolo IPv4
DIRECCIONES IP RESERVADAS
Si uno de los números de una dirección IP
está en UNOS o CEROS tienen un significado:
Bits en CERO:
Dirección
de red 0 0 0 0 ….. 00000 Identifica una red
Bits en UNO:
•Número de host en UNO, significa TODOS los hosts.
•Número de red en UNO, significa TODAS las redes.
Ejemplo, en clase C si <número de host>=1111 1111,
Significa todos los hosts de esa dirección clase C.

Capa de Internet:
Protocolo IPv4

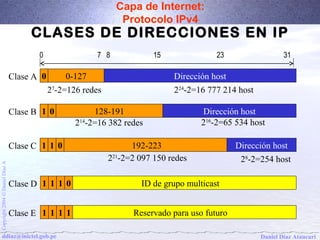

CLASES DE DIRECCIONES EN IP
Clase A
0 7 8 15 23 31
0 0-127 Dirección host
27-2=126 redes
224-2=16 777 214 host
Clase B 1 0 128-191 Dirección host
216-2=65 534 host
214-2=16 382 redes
Clase C 1 1 0 192-223 Dirección host
221-2=2 097 150 redes 28-2=254 host
A Díaz Daniel Clase D 1 1 1 0 ID de grupo multicast
Ó 2004 Copyright Clase E 1 1 1 1 Reservado para uso futuro

Capa de Internet:
Protocolo IPv4

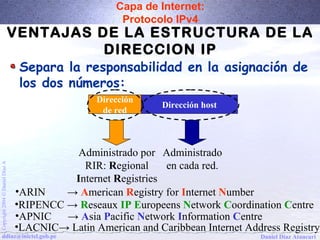

VENTAJAS DE LA ESTRUCTURA DE LA
DIRECCION IP
Separa la responsabilidad en la asignación de
los dos números:
Dirección
de red Dirección host
Administrado
en cada red.
Administrado por
RIR: Regional
Internet Registries
•ARIN → American Registry for Internet Number
•RIPENCC → Reseaux IP Europeens Network Coordination Centre
•APNIC → Asia Pacific Network Information Centre
•LACNIC→ Latin American and Caribbean Internet Address Registry

Capa de Internet:
Protocolo IPv4

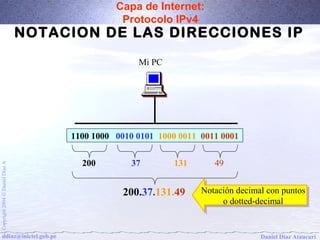

NOTACION DE LAS DIRECCIONES IP
Mi PC
1100 1000 0010 0101 1000 0011 0011 0001
200 37 131 49
A Díaz Daniel 200.37.131.49 Notación Notación decimal decimal con con puntos
puntos
Ó 2004 o o dotted-dotted-decimal
decimal

Capa de Internet:
Protocolo IPv4

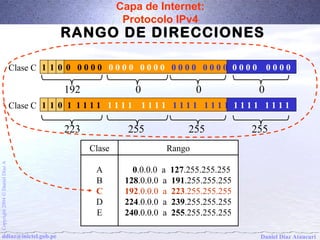

RANGO DE DIRECCIONES
Clase C 0 0 0 0 0 0 0 0 0 0 0 1 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
192 0 0 0
Clase C 1 1 0 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
223 255 255 255
Clase Rango
ABCDE
0.0.0.0 a 127.255.255.255
128.0.0.0 a 191.255.255.255
192.0.0.0 a 223.255.255.255
224.0.0.0 a 239.255.255.255
240.0.0.0 a 255.255.255.255

Capa de Internet:
Protocolo IPv4

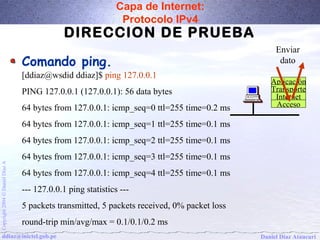

DIRECCION DE PRUEBA
Comando ping. dato
[ddiaz@wsdid ddiaz]$ ping 127.0.0.1
PING 127.0.0.1 (127.0.0.1): 56 data bytes
64 bytes from 127.0.0.1: icmp_seq=0 ttl=255 time=0.2 ms
--- 127.0.0.1 ping statistics ---
5 packets transmitted, 5 packets received, 0% packet loss
round-trip min/avg/max = 0.1/0.1/0.2 ms
Enviar
Aplicación
Transporte
Internet
Acceso

Capa de Internet:
Protocolo IPv4

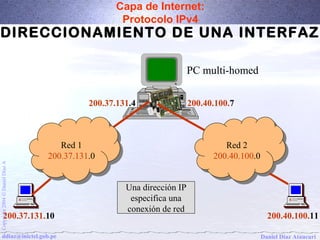

DIRECCIONAMIENTO DE UNA INTERFAZ
PC multi-homed
200.37.131.4 200.40.100.7
Red 1
Red 1
200.37.131.0
200.37.131.0
Red 2
Red 2
200.40.100.0
200.40.100.0
A Díaz Daniel Una dirección IP
Ó 2004 especifica una
conexión de red
Daniel Díaz Ataucuri 200.37.131.10 200.40.100.11

Capa de Internet:
Protocolo IPv4

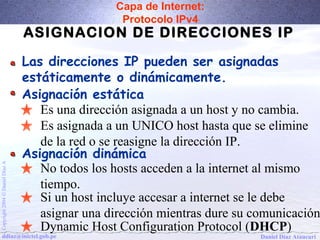

ASIGNACION DE DIRECCIONES IP
Las direcciones IP pueden ser asignadas
estáticamente o dinámicamente.
Asignación estática
Es una dirección asignada a un host y no cambia.
Es asignada a un UNICO host hasta que se elimine
de la red o se reasigne la dirección IP.
No todos los hosts acceden a la internet al mismo
tiempo.
Si un host incluye accesar a internet se le debe
asignar una dirección mientras dure su comunicación.
Dynamic Host Configuration Protocol (DHCP)
Asignación dinámica

Capa de Internet:
Protocolo IPv4
SUBNETEO o
SUBNETTING

Capa de Internet:
Protocolo IPv4

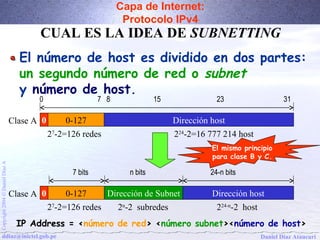

CUAL ES LA IDEA DE SUBNETTING
El número de host es dividido en dos partes:
un segundo número de red o subnet
y número de host.
Clase A
0 7 8 15 23 31
0 0-127 Dirección host
27-2=126 redes
224-2=16 777 214 host
El mismo principio
para clase B y C.
A Díaz 7 bits n bits 24-n bits
Daniel Ó Clase A
0 0-127 Dirección de Subnet
Dirección host
2004 27-2=126 redes
2n-2 subredes
224-n-2 host
Copyright IP Address = <número de red> <número subnet><número de host>

Capa de Internet:
Protocolo IPv4

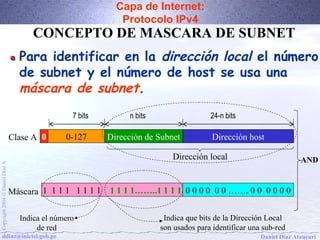

CONCEPTO DE MASCARA DE SUBNET
Para identificar en la dirección local el número
de subnet y el número de host se usa una
máscara de subnet.
Clase A
7 bits n bits 24-n bits
0 0-127 Dirección de Subnet Dirección host
Dirección local
A Díaz Daniel Máscara 1 1 1 1 1 1 1 1 1 1 1 1……..1 1 1 1 0 0 0 0 0 0 ……. 0 0 0 0 0 0
Daniel Díaz Ataucuri AND
Indica que bits de la Dirección Local
son usados para identificar una sub-red
Indica el número
de red

Capa de Internet:
Protocolo IPv4
EJEMPLO SIMPLE DE MASCARA
Dirección = 200.60.172.0
IP = 200.60.172.142
Mask = 255.255.255.224
Clase C de Red
IP = 1 1 0 0 1 0 0 0 0 0 1 1 1 1 0 0 1 0 1 0 1 1 0 0 1 0 0 0 1 1 1 0
Mask = 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 0 0 0 0 0
Indica que 03 bits están
asociados
para identificar una sub-red.
Existen 23-2=6 sub-redes.
Aquí, la
sub-red
es
100=4
A Díaz Daniel Ó Direc.Sub-red = 1 1 0 0 1 0 0 0 0 0 1 1 1 1 0 0 1 0 1 0 1 1 0 0 1 0 0 0 0 0 0 0
2004 Copyright Direc.Broadcast = 1 1 0 0 1 0 0 0 0 0 1 1 1 1 0 0 1 0 1 0 1 1 0 0 1 0 0 1 1 1 1 1
Direc:Sub-red= 200.60.172.128 Direc.Broadcast= 200.60.172.159

Capa de Internet:
Protocolo IPv4

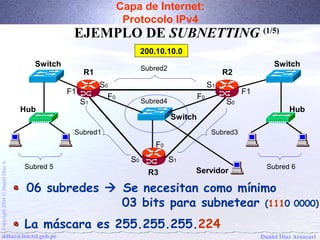

EJEMPLO DE SUBNETTING (1/5)
200.10.10.0
Switch Switch
R1 R2
S0
F1 F1
S1
Subred2
Subred4
Hub Hub
Switch
Subred1 Subred3
S0 S1
S1
A Díaz Daniel 06 subredes  Se necesitan como mínimo
Daniel Díaz Ataucuri 03 bits para subnetear (1110 0000)
La máscara es 255.255.255.224
S0
F0 F0
F0
Subred 5 Subred 6
R3
Servidor

Capa de Internet:
Protocolo IPv4
Dirección de red: 200.10.10.0
Máscara : 255.255.255.224
Análisis de la subred 01
200.10.10.0 = 11001000 00001010 00001010 00000000
255.255.255.224= 11111111 11111111 11111111 11100000
Dirección de la subred 01:
200.10.10.32 = 11001000 00001010 00001010 00100000
Dirección de broadcast de la subred 01:
200.10.10.63 = 11001000 00001010 00001010 00111111

Capa de Internet:
Protocolo IPv4
200.10.10.64 = 11001000 00001010 00001010 01000000
200.10.10.95 = 11001000 00001010 00001010 01011111
200.10.10.96 = 11001000 00001010 00001010 01100000
200.10.10.127 = 11001000 00001010 00001010 01111111

Capa de Internet:
Protocolo IPv4
200.10.10.128 = 11001000 00001010 00001010 10000000
200.10.10.159 = 11001000 00001010 00001010 10011111
200.10.10.160 = 11001000 00001010 00001010 10100000
200.10.10.191 = 11001000 00001010 00001010 10111111
200.10.10.192 = 11001000 00001010 00001010 11000000
200.10.10.223 = 11001000 00001010 00001010 11011111

Capa de Internet:
Protocolo IPv4

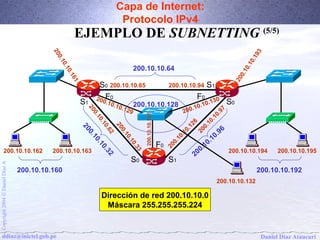

S0
200.10.10.65 200.10.10.94
200.10.10.62
200.10.10.33
200.10.10.32
200.10.10.97
200.10.10.96
200.10.10.64
200.10.10.128
200.10.10.193
200.10.10.161
A Díaz 200.10.10.160 200.10.10.192
Daniel Ó Dirección de red 200.10.10.0
2004 Máscara 255.255.255.224
Daniel Díaz Ataucuri S1
S0 S1
S1
S0
F0 F0
F0
200.10.10.132
200.10.10.129
200.10.10.130
200.10.10.131
200.10.10.126
200.10.10.162 200.10.10.163 200.10.10.194 200.10.10.195

Capa de Internet:
Protocolo IPv4

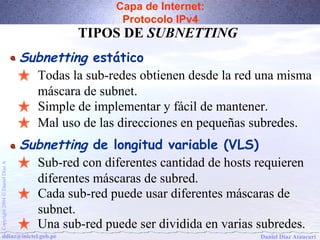

TIPOS DE SUBNETTING
Subnetting estático
Todas la sub-redes obtienen desde la red una misma
máscara de subnet.
Simple de implementar y fácil de mantener.
Mal uso de las direcciones en pequeñas subredes.
Subnetting de longitud variable (VLS)
Sub-red con diferentes cantidad de hosts requieren
diferentes máscaras de subred.
A Díaz Daniel Ó Cada sub-red puede usar diferentes máscaras de
2004 subnet.
Copyright Una sub-red puede ser dividida en varias subredes.

Capa de Internet:
Protocolo IPv4
PROTOCOLO
ICMPv4

Capa de Internet:
Protocolo IPv4

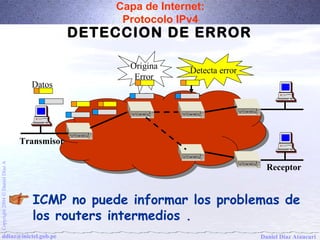

DETECCION DE ERROR
Detecta error
Datos
Transmisor
Origina
Error
A Díaz Receptor
Daniel Ó 2004 ICMP no puede informar los problemas de
Copyright los routers intermedios .

Capa de Internet:
Protocolo IPv4

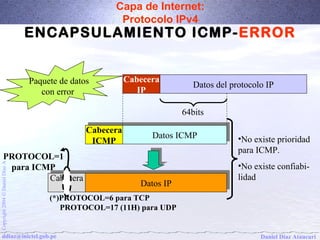

ENCAPSULAMIENTO ICMP-ERROR
Cabecera
ICMP
Cabecera
IP
Porción de datos
DDaatotoss I ICCMMPP
IP
Cabecera
ICMP
A Díaz Cabecera
Cabecera
Cabecera
Daniel Cabecera
IP
ICMP
ICMP
DDaatotoss DDaatotoss I IPP
I ICCMMPP
IP
Daniel Díaz Ataucuri PROTOCOL=1
para ICMP
(*)PROTOCOL=6 para TCP
PROTOCOL=17 (11H) para UDP
•No existe prioridad
para ICMP.
•No existe confiabi-lidad
Cabecera
IP Datos del protocolo IP
64bits
Paquete de datos
con error

Capa de Internet:
Protocolo IPv4

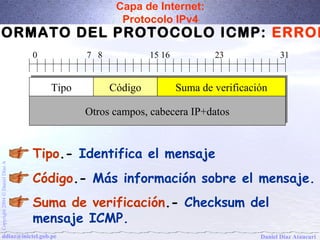

FORMATO DEL PROTOCOLO ICMP: ERROR
0 7 8 15 16 23 31
TTiippoo CCóóddiiggoo
SSuummaa ddee vveerriiffiiccaacciióónn
OOttrrooss ccaammppooss,, ccaabbeecceerraa IIPP++ddaattooss
Tipo.- Identifica el mensaje
Código.- Más información sobre el mensaje.
Suma de verificación.- Checksum del
mensaje ICMP.

Capa de Internet:
Protocolo IPv4

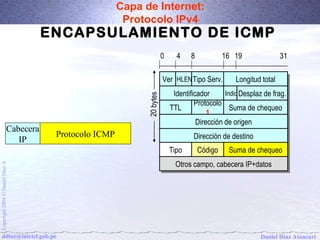

ENCAPSULAMIENTO DE ICMP
0 4 8 16 19 31
Ver H HLLEENNTTipipoo S Seervrv. . LLoonnggitiutudd t ototatall
IdIdeenntitfiifcicaaddoorr I nInddicic
20 bytes
DDeesspplalazz d dee f rfraagg..
Protocolo
TTTTLL Protocolo
1 SSuummaa d dee c chheeqquueeoo
1
DDirireeccccióiónn d dee o orrigigeenn
DDirireeccccióiónn d dee d deesstitninoo
TTipipoo CCóóddigigoo SSuummaa d dee c chheeqquueeoo
OOtrtrooss c caammppoo, ,c caabbeecceerraa I PIP++ddaatotoss
Cabecera
IP Protocolo ICMP

Capa de Internet:
Protocolo IPv4

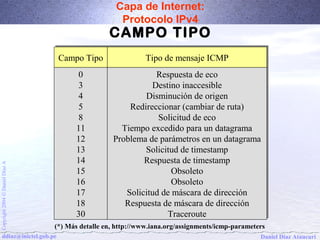

CCaammppoo TTiippoo TTiippoo ddee mmeennssaajjee IICCMMPP
Respuesta de eco
Destino inaccesible
Disminución de origen
Redireccionar (cambiar de ruta)
Solicitud de eco
Tiempo excedido para un datagrama
Problema de parámetros en un datagrama
Solicitud de timestamp
Respuesta de timestamp
A Díaz Obsoleto
Daniel Obsoleto
Solicitud de máscara de dirección
Ó 2004 Respuesta de máscara de dirección
Copyright Traceroute
Daniel Díaz Ataucuri 03458
11
12
13
14
15
16
17
18
30
CAMPO TIPO
(*) Más detalle en, http://www.iana.org/assignments/icmp-parameters

Capa de Internet:
Protocolo IPv4
SOLICITUD Y RESPUESTA DE ECO
Es utilizado para determinar si el destino es
alcanzable
El comando utilizado es ping.
La solicitud contiene datos opcionales y la
respuesta contiene una copia de estos datos
0 7 8 15 16 23 31
A Díaz TTiippoo ((00 óó 88)) CCóóddiiggoo ((00))
SSuummaa ddee vveerriiffiiccaacciióónn
Daniel IIddeennttiiffiiccaaddoorr NNúúmmeerroo ddee sseeccuueenncciiaa
Ó 2004 DDaattooss ooppcciioonnaalleess
Copyright Campo Tipo: 8 solicitud; 0 respuesta

Capa de Internet:
Protocolo IPv4

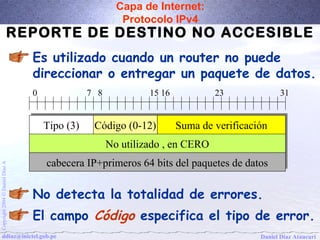

REPORTE DE DESTINO NO ACCESIBLE
Es utilizado cuando un router no puede
direccionar o entregar un paquete de datos.
0 7 8 15 16 23 31
TTiippoo ((33)) CCóóddiiggoo ((00--1122)) SSuummaa ddee vveerriiffiiccaacciióónn
NNoo uuttiilliizzaaddoo ,, eenn CCEERROO
cabecera IP+cabecera IP+pprriimmeerrooss 6644 bbiittss ddeell ppaaqquueetteess ddee ddaattooss
A Díaz Daniel Ó No detecta la totalidad de errores.
2004 Copyright El campo Código especifica el tipo de error.

Capa de Internet:
Protocolo IPv4

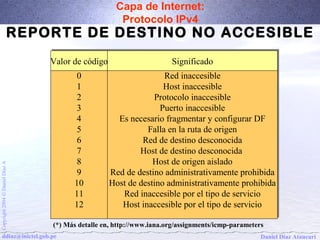

REPORTE DE DESTINO NO ACCESIBLE
VVaalloorr ddee ccóóddiiggoo SSiiggnniiffiiccaaddoo
Red inaccesible
Host inaccesible
Protocolo inaccesible
Puerto inaccesible
Es necesario fragmentar y configurar DF
Falla en la ruta de origen
Red de destino desconocida
Host de destino desconocida
Host de origen aislado
A Díaz Red de destino administrativamente prohibida
Daniel Host de destino administrativamente prohibida
Ó Red inaccesible por el tipo de servicio
2004 Host inaccesible por el tipo de servicio
Daniel Díaz Ataucuri 0123456789
10
11
12
(*) Más detalle en, http://www.iana.org/assignments/icmp-parameters

Capa de Internet:
Protocolo IPv4
PPRROOBBLLEEMMAA

Capa de Internet:
Protocolo IPv4
PROBLEMA 1
Router ININTTEERRNNEETT
Servidor web
6000 bytes
Cliente A
recibe página web
Calcular
las tramas
Cab. Datos 6000
60
Cab. Datos 6000
60
Cab.
20
HTTP
TCP
Cab.
20
Cab. Datos 6080
20
Cab. Datos 6000
60
Cab.
20
IP
Cab. Datos 1480
20 Datos 1480 Cab.
20 Datos 1480 Cab.
20 Datos 1480 Cab.
20 Datos 160 Cab.
20
1500 bytes 1500 bytes 1500 bytes 1500 bytes 180 bytes
Cab.
Cab. 26 20
Datos Datos 1500 1480
Cab.
Cab.
Datos Datos 1500 1480 Cab.
Cab.
Cab.
Cab.
26
20 26
20 26
20 26
20
Datos Datos 180
160 1526 bytes 1526 bytes 1526 bytes 1526 bytes 206 bytes

Capa de Internet:
Protocolo IPv4

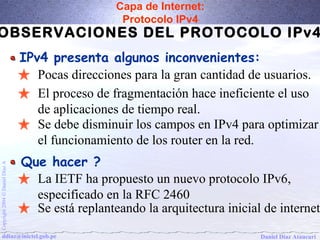

OBSERVACIONES DEL PROTOCOLO IPv4
IPv4 presenta algunos inconvenientes:
Pocas direcciones para la gran cantidad de usuarios.
El proceso de fragmentación hace ineficiente el uso
de aplicaciones de tiempo real.
Se debe disminuir los campos en IPv4 para optimizar
el funcionamiento de los router en la red.
Que hacer ?
La IETF ha propuesto un nuevo protocolo IPv6,
especificado en la RFC 2460
Se está replanteando la arquitectura inicial de internet

Capa de Internet:
Protocolo IPv4

Capa 03 4

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Capa 03 4

Más de Enrique Zrt

Capa 03 4
