1. PRACTICA DE REDES I DOCENTE: Iver Claros ALUMNO: Zenon Gutiérrez TEMA: Modelo OSI

3. NIVELES

9. Nos indica si la comunicación es simplex (un único sentido), semi-dúplex (en ambos sentidos, pero sólo uno a la vez) o dúplex (ambos sentidos se pueden dar a la vez) y regula los puntos de comprobación ( checkpoints ) para poder retomar la sesión desde el punto en que ésta fue cortada o finalizada (un ejemplo puede ser el de las redes P2P, donde retomamos la descarga desde el punto en que la dejamos la última vez que la pusimos en marcha

10. CAPA DE NIVEL DE TRANSPORTE Es el encargado de proporcionar el trasvase transparente de información entre usuarios finales (conexión extremo-a-extremo), ofreciendo información fiable a los niveles superiores sobre el proceso. Este nivel se encarga del control de flujo propiamente dicho, de segmentar la información recibida de los niveles superiores para dirigirla hacia los niveles inferiores (y juntarla hacia los superiores si la recibe de los inferiores) y el control de errores de estos segmentos. La capa de Transporte funciona orientada (se establece un circuito virtual) o no a conexión (datagrama). Los ejemplos más famosos de este nivel son los protocolos TCP (orientado a conexión) y UDP (no orientado a conexión).

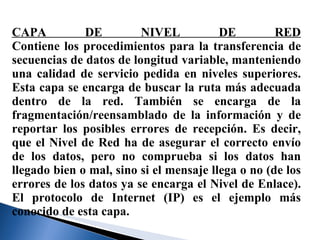

11. CAPA DE NIVEL DE RED Contiene los procedimientos para la transferencia de secuencias de datos de longitud variable, manteniendo una calidad de servicio pedida en niveles superiores. Esta capa se encarga de buscar la ruta más adecuada dentro de la red. También se encarga de la fragmentación/reensamblado de la información y de reportar los posibles errores de recepción. Es decir, que el Nivel de Red ha de asegurar el correcto envío de los datos, pero no comprueba si los datos han llegado bien o mal, sino si el mensaje llega o no (de los errores de los datos ya se encarga el Nivel de Enlace). El protocolo de Internet (IP) es el ejemplo más conocido de esta capa.

12. CAPA DE NIVEL DE ENLACE DE DATOS Este nivel es el encargado de los procedimientos y funciones p ara la transferencia de datos entre los elementos de la red y detectar (y a veces también corregir) errores en el Nivel Físico. Esta capa se creó para cubrir la comunicación punto-a-punto y punto-a-multipunto, junto al encaminamiento de los datos a nivel físico, la detección de errores (especialmente en tramas), y control de flujo para estar al tanto de posibles saturaciones, si bien esta última función es más común en la capa de Transporte

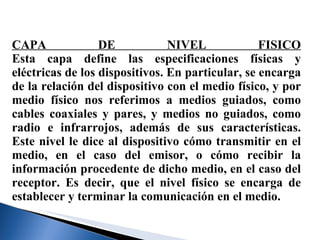

13. CAPA DE NIVEL FISICO Esta capa define las especificaciones físicas y eléctricas de los dispositivos. En particular, se encarga de la relación del dispositivo con el medio físico, y por medio físico nos referimos a medios guiados, como cables coaxiales y pares, y medios no guiados, como radio e infrarrojos, además de sus características. Este nivel le dice al dispositivo cómo transmitir en el medio, en el caso del emisor, o cómo recibir la información procedente de dicho medio, en el caso del receptor. Es decir, que el nivel físico se encarga de establecer y terminar la comunicación en el medio.

14. DISPOSITIVOS ELECTRONICOS QUE TRABAJAN EN EL MODELO OSI CAPA DE NIVEL DE APLICACIÓN Gateway (Pasarela) Son router que tienen programas adicionales (correspondientes a niveles de transporte, sesión, presentación y aplicación, del modelo OSI), que permiten interconectar redes que utilizan distintos protocolos: por ejemplo TCP/IP,SNA, Netware, VoIP

15. CAPA DE NIVEL DE PRESENTACIÓN Esta capa tiene la misión de coger los datos que han sido entregados por la capa de aplicación, y convertirlos en un formato estándar que otras capas puedan entender. En esta capa tenemos como ejemplo los formatos MP3, MPG, GIF , etc MP3

16. CAPA DE NIVEL DE SESIÓN Diseñado para bloquear el acceso no autorizado FIREWALLS

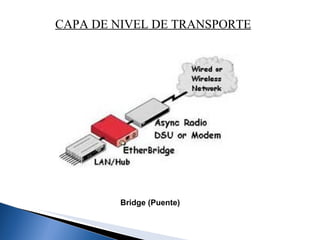

17. CAPA DE NIVEL DE TRANSPORTE Bridge (Puente)

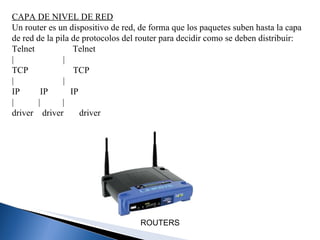

18. CAPA DE NIVEL DE RED Un router es un dispositivo de red, de forma que los paquetes suben hasta la capa de red de la pila de protocolos del router para decidir como se deben distribuir: Telnet Telnet | | TCP TCP | | IP IP IP | | | driver driver driver ROUTERS

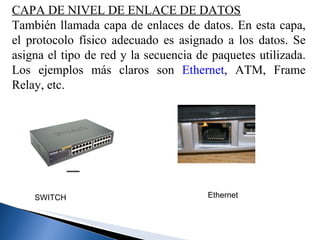

19. CAPA DE NIVEL DE ENLACE DE DATOS También llamada capa de enlaces de datos. En esta capa, el protocolo físico adecuado es asignado a los datos. Se asigna el tipo de red y la secuencia de paquetes utilizada. Los ejemplos más claros son Ethernet , ATM, Frame Relay, etc. SWITCH Ethernet

20. Fibra óptica CAPA DE NIVEL FISICO Cada dispositivo usa fundamentalmente la información de una capa para realizar su función de distribución de tráfico. Un hub es básicamente un repetidor, ampliando el medio físico: Telnet Telnet | | TCP TCP | | IP IP | | driver driver | | ----HUB---- Fibra óptica HUB
