Este documento presenta un proyecto de cableado estructurado para una institución. Define los subsistemas básicos, características, marco de referencia y criterios generales para la instalación. Explica los antecedentes, beneficios y viabilidad financiera del proyecto. Concluye que un cableado estructurado permite aprovechar mejor las tecnologías actuales y futuras a menor costo total.

1. INSTITUTO TECNOLOGICO del istmo. C A B L E A D O E S T R U C T U R A D O PRESENTA: GERARDO NAJERA SANCHEZ PARA OBTENER EL TITULO DE: INGENIERO EN SISTEMAS COMPUTACIONALES. 9 DE NOVIEMBREDE 2000

3. A N T E C E D E N T E S

4. D E F I N I C I O N

5. S U B S I S T E M A S B Á S I C O S

6. C A R A C T E R I S T I C A S

7. M A R C O D E R E F E R E N C I A

8. C R I T E R I O S G E N E R A L E S

9. I N V E R S I O N

10. V I A B I L I D A D

11. B E N E F I C I O S

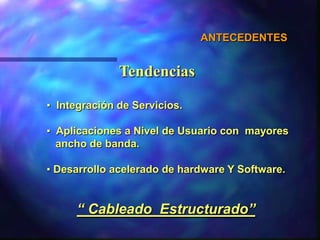

13. INTRODUCCION Dado que el costo de instalación del suministro de todos estos servicios en forma aislada es muy superior y con mayores problemas respecto al que se tendría si se realizara en forma conjunta, y con la finalidad de soportar los avances tecnológicos presentes y futuros. Actualmentese promueve el diseño de redes estructuradas para las nuevas instalaciones o para las redes que por razones climáticas o de obsolescencia sea necesario sustituir para cubrir de manera integral las necesidades actuales de voz y datos y brindar una plataforma para las necesidades crecientes y futuras de las nuevas aplicaciones de las tecnologías de la información.

16. Nodo Pc Pc Servidor Pc C a b l e C o a x i a l Terminador Terminador Impresora Pc Pc ANTECEDENTES Sistemas de Cableado Tradicionales ( Datos )

19. 2000 1995 1984 1991 Sistemas de Cableado Estructurado Abiertos Sistemas de Cableado Telefónico Sistemas de Cableado Estructurado Propietarios Sistemas de Cableado para redes de computo TIA/EIA-568 TIA/EIA-568A ANTECEDENTES Evolución de los Sistemas de Cableado

20. DEFINICIÓN Instalación que ofrece un sistema global para transferencia de voz, datos, imágenes, video y otros servicios tanto actuales como futuros y que esta diseñado con arquitectura integral, abierta, con posibilidades de crecimiento y soporte de nuevas tecnologías.

21. Subsistema Horizontal Subsistema de Area de Trabajo Subsistema de Administración Subsistema Backbone Riser (Ascendente/Vertical) Subsistema de Administración Subsistema Backbone Campus Subsistema Sala de Equipos (entrada al edificio) SUBSISTEMASBASICOS

23. Elimina la Segmentación de la Red.

24. Simplifica las adiciones, movimientos y cambios.

26. Requiere bajo mantenimiento.

27. Es modular para cubrir nuevas necesidades.

28. Optimiza espacios.

29. Satisface requerimientos de amplios anchos de banda.

31. CENELEC Estandar Europeo.

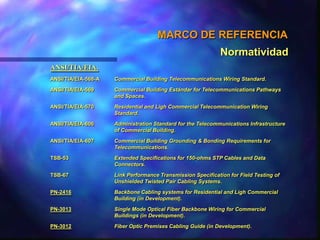

32. ANSI/TIA/EIA Asociation national standarlization / Telecommunication Industry Association / Electronics Industries Association

35. MARCO DE REFERENCIA Normatividad ISO/IEC. ISO/IEC-11801 Generig Cabling for Customer Premises. CENELEC. EN-50167 Horizontal Distribution Wires. EN-50168 Patch and Terminal connection cords. EN-50169 Vertical Distribution Wires. EN-50173 Link Chain. CSA. (Desempeño) CAN-CSA-T529 Design Guidelines for Telecommunications Wiring Systems in Commercial Buildings. CSA. (Desempeño y Seguridad) CAN/CSA-C22.2 No. 182.4 Plugs. Receptacles, and Connectors for Communication Systems. CAN/CSA-C22.2 No. 214 Communications Cables, Wiring Products. CAN/CSA-C22.2 No. 225 Telecommunication Equipment.

36. MARCO DE REFERENCIA Normatividad NFPA. NEC-1990 National Electrical Code - 1990 U L. UL444 Standard for Safety, Communications Cables. UL497 Standar for Safety, Protectors for Communications Circuits. UL497A Standard for Safety, Secondary Protectors for Communications Circuits. UL497B Standard for Safety, Protector for Data Communications and Fire Alarm Circuits. UL1459 Standar for Safety, Telephone Equipment. UL1863 Standard for Safety, Communication Circuit Accesories. FCC. Title 47 The minimum acceptable protection communications Part 68 equipment must provide the telephone network Code of FederalRegulations DCC. CS-03 Certification Standard. Standard for terminal equiment, terminal systems, network protection divices, connection arragements and hearing aid compatibility.

37. Cordon de Parcheo Area de Trabajo Campo Horizontal Campo Equipos Salida de telecomunicaciones Cable Horizontal Cable del Area de Trabajo Cable de Equipo 7 metros B 3 metros máx. A 90 metros máx. A + B menor ó igual 10 mts. MARCO DE REFERENCIA M o d e l o ANSI/TIA/EIA- 568-A

38. Cordon de Parcheo Area de Trabajo Campo Horizontal Campo Equipos Salida de telecomunicaciones Cable Horizontal Cable del Area de Trabajo Cable de Equipo 5 mts. máx. B A E 90 metros máx. A + B + E menor ó igual 10 mts. MARCO DE REFERENCIA M o d e l o ISO/IEC 1180

40. Par trenzado 4 pares (UTP)

41. Par Trenzado 2 pares (STP)

42. Fibra Optica.(UTP) TIA/EIA Categoría Ancho de Velocidad Banda No. 3 16 Mhz 10 Mbps No. 4 20 Mhz 16 Mbps No. 5 100 Mhz 100 Mbps (*)

44. Salida de Telecomunicaciones Cableado horizontal Caja Placa Cableado del área de trabajo (Linkcord) CRITERIOS GENERALES Subsistema de Area de Trabajo

45. Caja Placa CRITERIOS GENERALES Subsistema Horizontal Elementos Area de trabajo. Subsistema de Administración Salida de Telecomunicaciones Cable horizontal 90 m. Cables reconocidos para cumplimiento de instalación estandarizada: UTP 4 pares, 100 ohms, 24 awg, conductores solidos STP 2 pares, 150 ohms 24 awg, conductores solidos F.O. 62.5/125 multimodo

46. Closet de cableado del 3er. piso Cableado vertical Closet de cableado del 2do. piso Closet de cableado del 1er. piso Closet de cableado del edificio Cableado de campus CRITERIOS GENERALES Subsistema Vertical Aspectos: 1) Comunicación entre pisos 2) Tipos de cable 3) Dimensionamiento de las terminaciones de cable 4) Protección Mecánica y Eléctrica.

48. Racks Cerrados (tipo Gabinete)

49. Organizadores de cables

50. Charolas

52. Jumpers de Fibra Optica

53. Jumpers de cobre de par trenzado

54. Cordones de parcheo tipo 110

55. Contactos polarizados

56. Ventiladores y Extractores

59. Fibra Optica Multimodo 850 nm y 1300 nm

62. Canaleta

64. Cableado 5% 7% 34% Accesorios de Red LAN Software y Mainframe 54% Computadoras I N V E R S I Ó N

65. VIABILIDAD Permanencia de los Sistemas 8 7 Años 6 5 4 3 2 1 0 Software Red Lan Estación de Mainframe Sistema de Trabajo Cableado

66. VIABILIDAD Costo de Vida Util Costo No Estructurado Estructurado Tiempo

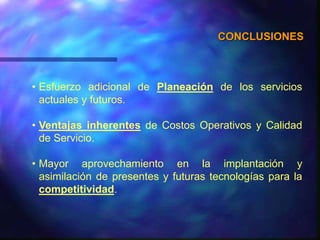

71. Ventajas inherentes de Costos Operativos y Calidad de Servicio.

72. Mayor aprovechamiento en la implantación y asimilación de presentes y futuras tecnologías para la competitividad.
