1. UNIVERSIDAD PRIVADA CUMBRE PRACTICA DE REDES I DOCENTE: Ing. Iver Claros Ascui ALUMNO: Zenon Gutiérrez TEMA: Espectro de Frecuencias

2. ESPECTRO DE FRECUENCIAS El espectro de frecuencia de un fenómeno ondulatorio (sonoro, luminoso o electromagnético), superposición de ondas de varias frecuencias, es una medida de la distribución de amplitudes de cada frecuencia. También se llama espectro de frecuencia al gráfico de intensidad frente a frecuencia de una onda particular. El espectro de frecuencias o descomposición espectral de frecuencias puede aplicarse a cualquier concepto asociado con frecuencia o movimientos ondulatorios, sonoro y electromagnético = Una fuente de luz puede tener muchos colores mezclados en diferentes cantidades (intensidades).

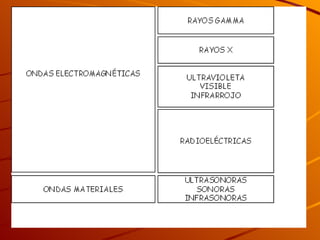

3. El espectro de frecuencias El espectro de frecuencias se divide en dos grandes partes: Ondas materiales Ondas electromagnéticas.

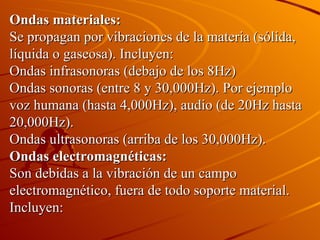

5. Ondas materiales: Se propagan por vibraciones de la materia (sólida, líquida o gaseosa). Incluyen: Ondas infrasonoras (debajo de los 8Hz) Ondas sonoras (entre 8 y 30,000Hz). Por ejemplo voz humana (hasta 4,000Hz), audio (de 20Hz hasta 20,000Hz). Ondas ultrasonoras (arriba de los 30,000Hz). Ondas electromagnéticas: Son debidas a la vibración de un campo electromagnético, fuera de todo soporte material. Incluyen:

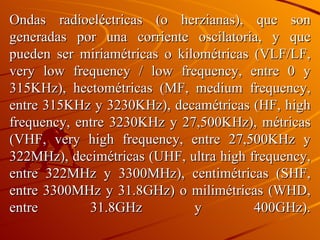

6. Ondas radioeléctricas (o herzianas), que son generadas por una corriente oscilatoria, y que pueden ser miriamétricas o kilométricas (VLF/LF, very low frequency / low frequency, entre 0 y 315KHz), hectométricas (MF, medium frequency, entre 315KHz y 3230KHz), decamétricas (HF, high frequency, entre 3230KHz y 27,500KHz), métricas (VHF, very high frequency, entre 27,500KHz y 322MHz), decimétricas (UHF, ultra high frequency, entre 322MHz y 3300MHz), centimétricas (SHF, entre 3300MHz y 31.8GHz) o milimétricas (WHD, entre 31.8GHz y 400GHz).

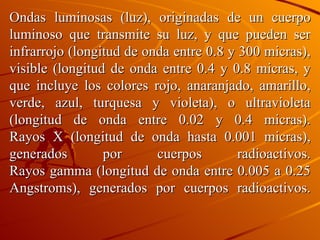

7. Ondas luminosas (luz), originadas de un cuerpo luminoso que transmite su luz, y que pueden ser infrarrojo (longitud de onda entre 0.8 y 300 micras), visible (longitud de onda entre 0.4 y 0.8 micras, y que incluye los colores rojo, anaranjado, amarillo, verde, azul, turquesa y violeta), o ultravioleta (longitud de onda entre 0.02 y 0.4 micras). Rayos X (longitud de onda hasta 0.001 micras), generados por cuerpos radioactivos. Rayos gamma (longitud de onda entre 0.005 a 0.25 Angstroms), generados por cuerpos radioactivos.

8. Para efectos de telecomunicaciones son importantes las ondas radioeléctricas (comunicación inalámbrica) y las ondas luminosas (comunicación vía fibras ópticas). Conversión de longitud de onda a frecuencia, y viceversa: Para cambiar de frecuencia (f) a longitud de onda (), y viceversa, se utilizan las fórmulas (1) y (2), que son en realidad la misma fórmula pero despejando en un caso  y en el otro f:

9. Cuando se hacen las conversiones, es importante recordar los siguientes términos del sistema de medición: 1 mm (milímetro) = 10-3 m 1  (micra, micrómetro) = 10-6 m 1 nm (nanómetro) = 10-9 m 1  (angströms) = 10-10 m 1 pm (picómetro) = 10-12 m 1 KHz (kilohertz) = 103 Hz 1 MHz (megahertz) = 106 Hz 1 GHz (gigahertz) = 109 Hz 1 THz (terahertz) = 1012 Hz 1 PHz (petahertz) = 1015 Hz 1 Ehz (exahertz) = 1018 Hz

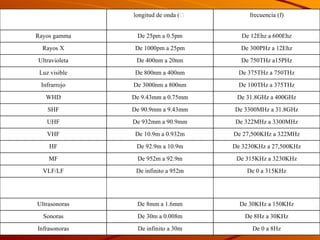

10. En la siguiente tabla se muestran los rangos de cada tipo de onda del espectro de frecuencias, tanto en longitud de onda () como en frecuencia (f). Es importante señalar que las conversiones son aproximadas y pueden ser distintas dependiendo del tipo de medio de transmisión que se utilice. Para la siguiente tabla se consideró Vp(luz) = 300,000 kms/seg y Vp(sonido) = 240 m/seg. Estas cifras pueden cambiar dependiendo del medio de transmisión específico que se utilice, y por lo tanto los rangos serán distintos

11. De 0 a 8Hz De infinito a 30m Infrasonoras De 8Hz a 30KHz De 30m a 0.008m Sonoras De 30KHz a 150KHz De 8mm a 1.6mm Ultrasonoras De 0 a 315KHz De infinito a 952m VLF/LF De 315KHz a 3230KHz De 952m a 92.9m MF De 3230KHz a 27,500KHz De 92.9m a 10.9m HF De 27,500KHz a 322MHz De 10.9m a 0.932m VHF De 322MHz a 3300MHz De 932mm a 90.9mm UHF De 3300MHz a 31.8GHz De 90.9mm a 9.43mm SHF De 31.8GHz a 400GHz De 9.43mm a 0.75mm WHD De 100THz a 375THz De 3000nm a 800nm Infrarrojo De 375THz a 750THz De 800nm a 400nm Luz visible De 750THz a15PHz De 400nm a 20nm Ultravioleta De 300PHz a 12Ehz De 1000pm a 25pm Rayos X De 12Ehz a 600Ehz De 25pm a 0.5pm Rayos gamma frecuencia (f) longitud de onda ()

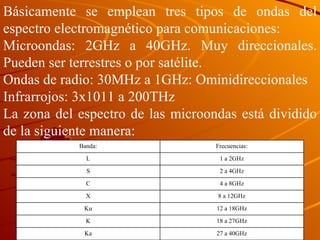

12. Básicamente se emplean tres tipos de ondas del espectro electromagnético para comunicaciones: Microondas: 2GHz a 40GHz. Muy direccionales. Pueden ser terrestres o por satélite. Ondas de radio: 30MHz a 1GHz: Ominidireccionales Infrarrojos: 3x1011 a 200THz La zona del espectro de las microondas está dividido de la siguiente manera: 27 a 40GHz Ka 18 a 27GHz K 12 a 18GHz Ku 8 a 12GHz X 4 a 8GHz C 2 a 4GHz S 1 a 2GHz L Frecuencias: Banda:

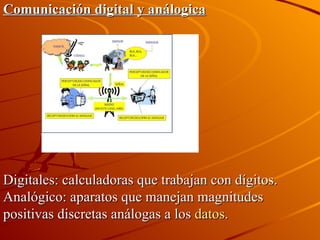

13. Comunicación digital y análogica Digitales: calculadoras que trabajan con dígitos. Analógico: aparatos que manejan magnitudes positivas discretas análogas a los datos .

14. Comunicación análoga : =Relación La comunicación analógica tiene sus raíces en los periodos mas arcaicos de la evolución y coincidiría con la comunicación no verbal, los movimientos corporales (kinesia), la postura, los gestos, la expresión facial, el ritmo, la cadencia de las palabras y los indicadores comunicacionales que aparecen en el contexto de forma mas abstracta .

15. Todo lo que sea comunicación no-verbal (postura, gestos, expresión facial, la inflexión de la voz, la secuencia y el ritmo, y, la cadencia de palabras). El hombre es el único organismo que utilizó tanto la comunicación análoga como digital. Comunicación digital : el habla, el lenguaje . Los logros de la civilización resultarían indispensables sin el desarrollo del lenguaje digital por su importancia en lo que se refiere a compartir información acerca de los objetos Toda comunicación tiene un aspecto de contenido y un aspecto relacional, ambos modos no sólo existe lado a lado, sino que se complementan entre sí en cada mensaje.

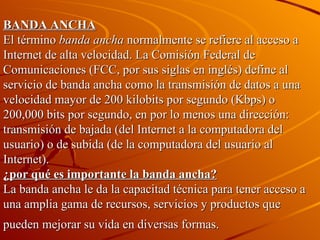

16. BANDA ANCHA El término banda ancha normalmente se refiere al acceso a Internet de alta velocidad. La Comisión Federal de Comunicaciones (FCC, por sus siglas en inglés) define al servicio de banda ancha como la transmisión de datos a una velocidad mayor de 200 kilobits por segundo (Kbps) o 200,000 bits por segundo, en por lo menos una dirección: transmisión de bajada (del Internet a la computadora del usuario) o de subida (de la computadora del usuario al Internet). ¿por qué es importante la banda ancha? La banda ancha le da la capacitad técnica para tener acceso a una amplia gama de recursos, servicios y productos que pueden mejorar su vida en diversas formas.

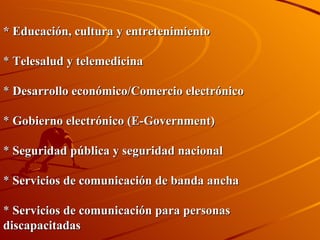

17. * Educación, cultura y entretenimiento * Telesalud y telemedicina * Desarrollo económico/Comercio electrónico * Gobierno electrónico (E-Government) * Seguridad pública y seguridad nacional * Servicios de comunicación de banda ancha * Servicios de comunicación para personas discapacitadas

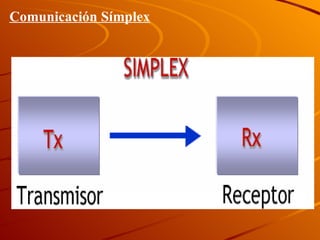

18. Comunicación Símplex

19. La transmisión simplex (sx) o unidireccional es aquella que ocurre en una dirección solamente, deshabilitando al receptor de responder al transmisor. Normalmente la transmisión simplex no se utiliza donde se requiere interacción humano-máquina. Ejemplos de transmisión simplex son: La radiodifusión (broadcast) de TV y radio, el pagina unidireccional, etc. Una comunicación, es símplex si están perfectamente definidas las funciones del emisor y del receptor y la transmisión de los datos siempre se efectúa en una dirección y la transmisión de los datos siempre se realiza en una dirección.

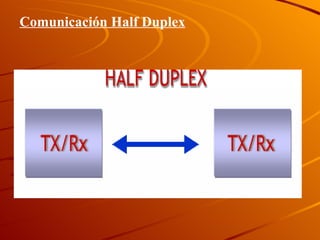

20. Comunicación Half Duplex

21. La transmisión half-duplex (hdx) permite transmitir en ambas direcciones; sin embargo, la transmisión puede ocurrir solamente en una dirección a la vez. Tanto transmisor y receptor comparten una sola frecuencia. Un ejemplo típico de half-duplex es el radio de banda civil (CB) donde el operador puede transmitir o recibir, no pero puede realizar ambas funciones simultáneamente por el mismo canal. Cuando el operador ha completado la transmisión, la otra parte debe ser avisada que puede empezar a transmitir (e.g. diciendo "cambio").

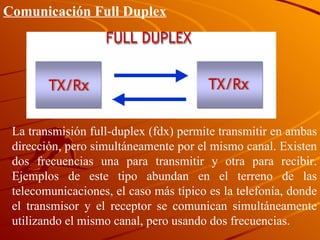

22. La transmisión full-duplex (fdx) permite transmitir en ambas dirección, pero simultáneamente por el mismo canal. Existen dos frecuencias una para transmitir y otra para recibir. Ejemplos de este tipo abundan en el terreno de las telecomunicaciones, el caso más típico es la telefonía, donde el transmisor y el receptor se comunican simultáneamente utilizando el mismo canal, pero usando dos frecuencias. Comunicación Full Duplex
