El documento analiza el avance de la tecnología 4G LTE, destacando su eficiencia, velocidad de transmisión y disminución de latencia. Se describen componentes clave del sistema, las frecuencias utilizadas y la importancia del proceso de autenticación y seguridad en la red. Además, se menciona el uso de OMNeT++ como simulador para modelar topologías de red y su compatibilidad con diferentes sistemas operativos.

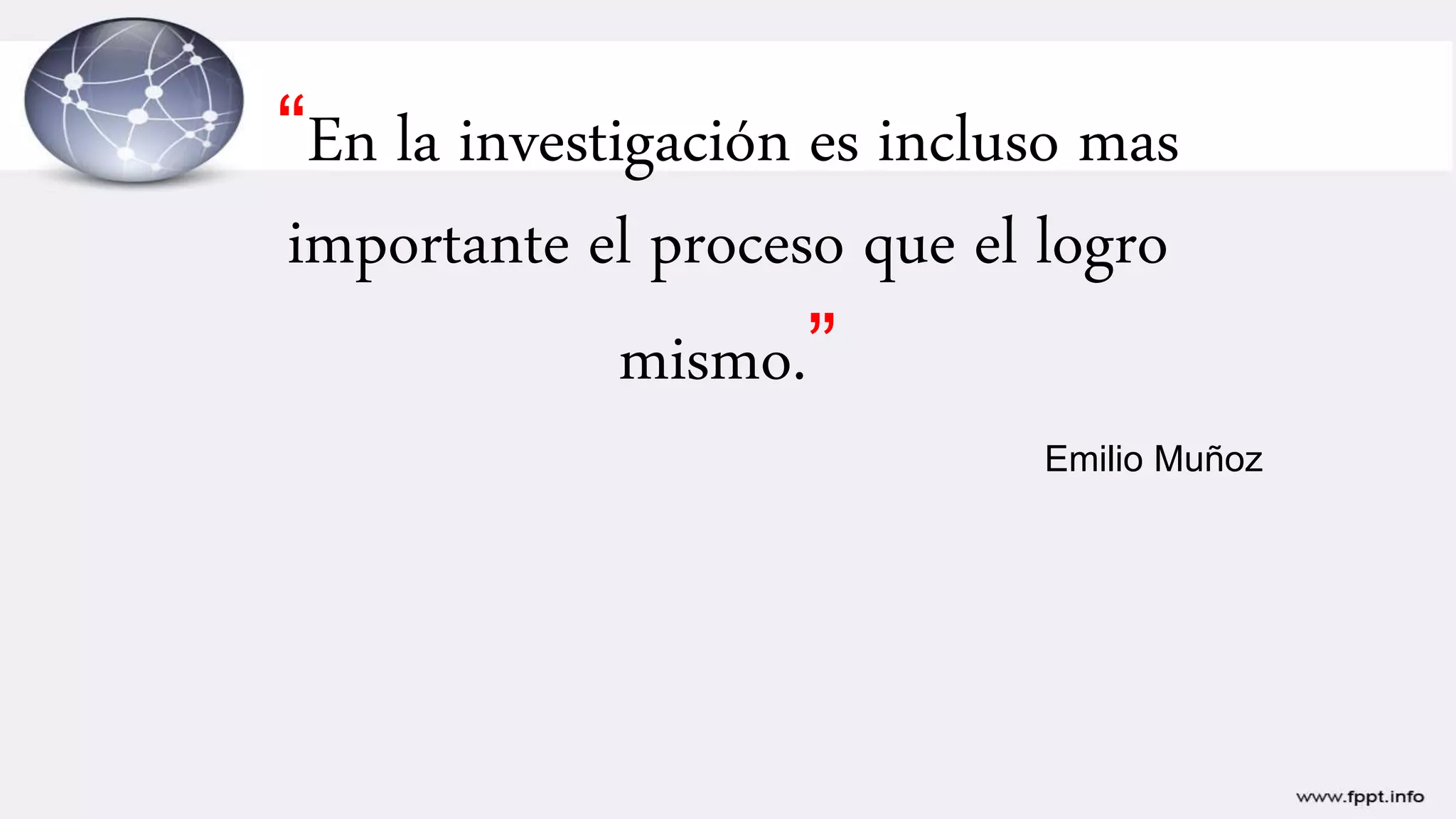

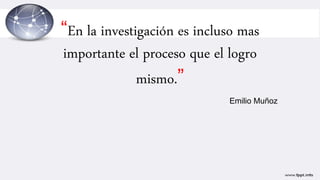

1. “En la investigación es incluso mas
importante el proceso que el logro
mismo.”
Emilio Muñoz

2. UNIVERSIDAD TÉCNICA DE AMBATO
4G –LTE
FACULTAD DE INGENIERÍA EN SISTEMAS, ELECTRÓNICA E
INDUSTRIAL
CARRERA DE INGENIERÍA EN ELECTRÓNICA Y COMUNICACIONES
PROPONENTES:
 PALATE SABRINA
 PLACENCIA FRANKLIN
 RUIZ ALEJANDRA
 TUSTÓN JUAN JOSÉ
 VELASCO GONZALO
 YACCHIREMA CRISTINA

3. No es una tecnología sino más bien un grupo
de tecnologías y protocolos que saca el
máximo rendimiento de la red a bajos costos.

4. Evolución a largo
plazo. Es una
tecnología
inalámbrica de
gran avance que
busca velocidad de
transmisión,
eficiencia del
espectro, baja
latencia (retardo)

5. Recursos de
Radio (RRC)
• Establecimiento,
mantenimiento y
liberación de una
conexión RRC
entre el UE y E-
UTRAN
• Funciones de
calidad de servicio
y movilidad
Convergencia de
datos por
paquetes (PDCP)
• Comprensión y
descomprensión de
cabeceras
• El cifrado y descifrado
Control de
Radio Enlace
(RLC)
• Transferencia de
los PDU de capa
superior
• Detección de
errores y
recuperación
Control de Acceso
al Medio (MAC)
• Correspondencia
entre canales lógicos
y canales de
transporte
• La corrección de
errores a través del
HARQ (Programador
de enlace de subida y
de bajada)

6. La arquitectura LTE abarca un equipo de usuario (User
Equipment, UE) y de una infraestructura de red que se divide
de forma lógica en una infraestructura de red troncal (Core
Network, CN) y una de red de acceso (AccessNetwork, AN).

7. SIM/USIM
Tablet, Smathphone: Galaxy Ace
Style, LG G2 Mini, Huawei Ascend G6,
Sony Xperia M2, Moto G4G LTE,
Nokia Lumia 625, Alcatel Idol S.

11. • Pérdidas en el espacio libre
Los rangos de frecuencia utilizados en dispositivos móviles son:
 850 MHz
 900 MHz
 1900 MHz

12. Donde 𝒉 𝒎 depende el tipo de área en donde se va a trabajar:

13. • Se determina para ciudades pequeñas en áreas urbanas
• Para ciudades grandes se tiene dos expresiones que depende del valor de la
frecuencia

14. 𝑳 𝒓𝒕𝒔 Pérdida debida a la difracción “terraza calle” entre la terraza de los edificios y el móvil:
Variación 𝑫 𝒉𝒎= 𝒉 𝒓–𝒉 𝒎.

15. Donde 𝑳 𝒐𝒓𝒊 es:
𝑳 𝒎𝒔𝒅 Permite evaluar la difracción multi-obstáculo entre el dispositivo móvil y la estación
base.
Término que tiene una variación de acuerdo a la altura de la estación base

16. 1 2 3
94.61 95.11
101.59
P'ÉRDIDAS
ESPACIO LIBRE
1 2 3
178.55
179.24
187.65
PERDIDAS
OKUMURA-HATA
1 2 3
136.51
137.9
151.13
PERDIDAS)
COST-231

17.  Triangulo 𝑺 =
3 3𝑅2
4
 Cuadrado 𝑺 = 2𝑅2
 Hexágono 𝑺 =
3 3𝑅2
2
1
4
5
6
7
3
2
Clúster 7 células

19. Nivel de
acceso a la
Red
Seguridad
del dominio
de la Red
Seguridad
en el
dominio del
usuario
Seguridad
en los
dominios de
aplicaciones
Dominio de
seguridad
Non 3GPP

20. Nivel de
acceso
a la Red
Handover
security
Celular
security
HeNB security
(Para
arquitecturas
Femtoceldas
LTE)
IMS (Internet
Multimedia
Subsystem)
MTM o M2M
(Machine 2
Machine)

21. Celular Security
Implica el proceso de autenticación mutua entre la unidad
móvil y el EPC
Handover security
Permite el paso de un UE de una celda a otra en tan
solo 10 ms
M2M
Este último ejecuta las revisiones de seguridad cuando las
transmisiones de datos se producen entre máquinas

23. Mayor velocidad: 4G LTE ofrece
más rapidez para conectarte a
Internet. La velocidad de carga y
descarga de datos que puede ser
de entre 50 y 60 megas (la subida)
y de 150 megas por segundo (la
bajada).
La descarga de aplicaciones y
software informático complejo es
más ágil, llegando a superar los 40
megas por segundo.
También la descarga de
películas, videos, series y clips de
YouTube es más veloz y no
presentan interrupciones de
conexión.
Algunas aplicaciones online ganan
en nitidez y alta definición, así
sucede en el streaming de música,
radio, televisión y
videoconferencias.

24. Es una tecnología reciente que está
presente en las ciudades grandes de
unos pocos países Norteamérica,
Europa y Sudamérica.
La red LTE por ahora presta un
servicio limitado geográficamente, de
modo que si se sale de las zonas de
cobertura una tablet o smartphone se
conectará automáticamente a la red
3G.
La red 4G-LTE es compatible sólo con
determinados modelos de tablets y
celulares que integran una antena LTE
y un chip compatible con ésta.
La red 4G LTE consume más batería y
es cierto. Sin embargo esto se
compensa con el hecho de que la
velocidad de descarga que, como es
más rápida, gastará menos energía en
otros recursos de la tablet, como el
procesador y la pantalla.

26. OMNeT++ es un
simulador de eventos
discretos, modular y
orientado a objetos. Un
modelo en OMNeT++
consiste en módulos
clasificados
jerárquicamente, que se
comunican mediante el
paso de mensajes.
Debido a que su código
es de libre acceso,
existe un gran esfuerzo
desarrollador, tanto del
entorno de simulación
como de las librerías y
módulos disponibles
(Ipv6, TCP, Mobility).

29. El
simulador
funciona
en:
Windows
Mac OS
X
Linux
Ubuntu
Fedora
18
Red Hat
Open
SUSE
Generic
Unix

30. Archivo .NED
El simulador utiliza el lenguaje
de programación NED,
basado en C++, como
herramienta para modelar
topologías de red.
Este lenguaje define la
estructura de la red y facilita la
descripción modular de una red.
Se definen tres tipos de módulos
donde se encuentran los
componentes y especificaciones
de la descripción de una red de
comunicaciones.
