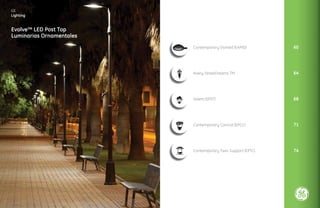

1. GE
Lighting
Evolve™ LED Post Top
Luminarias Ornamentales
Contemporary Domed (EAMD) 60
Avery StreetDreams TM 64
Salem (EPST) 68
Contemporary Conical (EPCC) 71
Contemporary Twin Support (EPTC) 74

2. Luminarias Ornamentales Luminaria Exterior Ornamental
Evolve™ LED Area Light
Contemporary Domed (EAMD)
™ LED Area Light
Características del producto
Características del producto
Con un sistema de montaje con múltiples opciones, Iberia LED es una luminaria versátil ideal para la iluminación
Luminaria de elegante diseño con tecnología LED de 95W de potencia con distribución simétrica y asimétrica.
Dada las diferentes opciones y gracias a su versatilidad, es perfecta para todo tipo de aplicaciones de alumbrado:
zonas peatonales, plazas, calles, rotondas, redomas y plazoletas.
Estructura y material
• Carcasa elíptica formada por
un aro central de fundición de
aleación de aluminio inyectado,
de fundición de aluminio inyectado
y una puerta que servirá como
sustento al conjunto óptico
• Color estándar gris óxido
• Sistema de montaje con múltiples
• Grupo óptico sellado
herméticamente obteniendo un
grado de protección 1P65
Fotometrías
60 61
EvolveContemporary Domed (EAMD)
Con un sistema de montaje con múltiples opciones, Iberia LED es una luminaria versátil ideal para la iluminación
Luminaria de elegante diseño con tecnología LED de 95W de potencia con distribución simétrica y asimétrica.
Dada las diferentes opciones y gracias a su versatilidad, es perfecta para todo tipo de aplicaciones de alumbrado:
zonas peatonales, plazas, calles, rotondas, redomas y plazoletas.
Equipo eléctrico
• Situado bajo la carcasa con
grado de estanqueidad IP44
• Bandeja porta equipos fabricada
en chapa galvanizada, montada
en el aro central, fácilmente
desmontable. Los elementos
eléctricos se montan sobre esta
bandeja
Óptica
• Avanzado sistema óptico de
LED que asegura una alta
uniformidad y mejora de la
distribución vertical de la luz.
CRI70, CCT 4100 y 5700 Kelvin
Mantenimiento
• 50.000 horas de vida útil con un
bajo mantenimiento
• Para detalles de Depreciación
de Lúmenes (L) mayor a 50.000
horas contacte a su vendedor
Tipos de distribución
• Asimétrica Tipo III (tipo calle)
- 95W consumo del sistema
• Asimétrica Tipo IV - 65W
consumo del sistema
• Simétrica Tipo V - 95W consumo
del sistema
Accesorios / opciones
• Acoplamiento a tubo vertical
de Ø 60 ó 76 mm que podrá ser
simple, doble o triple
• Acoplamiento a tubo vertical
de Ø 60 mm mediante lira de
una sola pieza de fundición de
al aro central
• Acoplamiento a tubo horizontal
Ø 60 mm
• Acoplamiento a pared
•
•
•
Tipo III: Distribución asimétrica
(tipo calle)
Tipo IV: Distribución asimétrica
Tipo V: Distribución asimétrica
Transversal
200
180° 150° 120°
90°
60°
0° 30°
100
0
100
200
300
400
500
340
180° 150° 120°
90°
60°
0° 30°
170
0
170
340
510
680
850
180
180° 150° 120°
90°
60°
0° 30°
90
0
90
180
270
360
450
Distribución
Tipo III
Distribución
Tipo IV
Distribución
Tipo V
Luminaria Exterior Ornamental
Candelas/1000 lúmenes
Candelas/1000 lúmenes
Candelas/1000 lúmenes

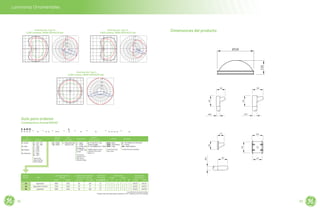

3. Luminarias Ornamentales
Distribución Tipo III
Luminaria Exterior Ornamental
5,200 Lúmenes, 5600K (GE454234.ies) 3,400 Lúmens, 5600K (GE454235.ies)
2 .5
Distribución Tipo V
Distribución Tipo IV
.1
.1
.2
.2
.5
1
2745
2059
1372
686
2
1
3014
2260
1507
753
5,400 Lumens, 5600K (GE454236.ies)
.1 .2 .5
2
1
2181
1636
1091
545
Guía para ordenar
Contemporary Domed (EAMD)
_E A_ M_ D_ - _ - _ _ - _ _ - L_ - _ - _ - _ _ _ _ - _
VOLTAJE INSTALACIÓN OPCIONES
0 = 120 - 277
H = 347 - 480
1 = 120*
2 = 208*
3 = 240*
4 = 277*
5 = 480*
D = 347*
*Specify single
voltage only if fuse
option is selected.
COLOR
D = Dimmable (0-10 Volt Input)*
F = Fusing
XXX = Special Options
*Contact factory for availability
BLCK = Black
DKBZ = Dark Bronze
GRAY = Gray
Contact factory for
other colors.
FUNCIÓN PE
1 = None
2 = PE Rec.
4 = PE Rec. with
Shorting Cap
5 = PE Rec. with
Control
PE control not
available for 347-
480V. Must be
a discrete voltage.
BRAZO
A = 6” Arm for 2” Vert.
Tennon (Single)
C = Ext Slipfitter for 2” Pipe*
*Slipfitter option must be
ordered for PE function
options 2-5.
CÓDIGO
ÓPTICO
41 = 4100K
56 = 5600K
TIPO
DE LENTE
L = Polycarbonate
Optical Cover
I.D
PRODUCTO
E = Evolve
A = Area
M = Medium
D = Dome Top
ÍNDICES BUG
4100K 5600K
LÚMENES INICIALES
TÍPICOS
CONSUMO DE ENERGÍA
TÍPICO DEL SISTEMA
ESPACIADO
DEL POSTE
NÚMERO DE
ARCHIVO IES*
4100K 5600K 120-277V 347-480V
4100K 5600K
B U G B U G
CÓDIGO
ÓPTICO TIPO
2-4 CARRILES
A3 Asymmetric 4800 5200 90 100 5:1 3 0 1 2 1 2 454233 454234
A4 Asymmetric Forward 3100 3400 63 70 5:1 1 2 1 1 3 1 454232 454235
R5 Symmetric 4900 5400 90 100 5:1 2 1 2 3 0 1 454231 454236
See distribution illustration below
*Tested under thermally stable conditions at 25°C. Reference IES LM79 methods.
Luminaria Exterior Ornamental
Dimensiones del producto
Ø558
216
184
200
200
170
170
205
Ø76
200
205
205
Ø60
159
Ø60
159
Ø76
Ø60
111144
116644
160
62 63

4. Luminarias Ornamentales
Evolve™ LED Post Top
Para iluminación de postes decorativos
Avery StreetDreams™ (EPAS)
Luminaria Exterior Ornamental
Aplicaciones
• Calles peatonales, calzadas, en
iluminación de área utilizando
el avanzado sistema óptico LED
que ofrece una alta uniformidad,
excelente iluminancia
vertical, reducida visibilidad
compensada y reduciendo el
deslumbramiento en el sitio
Carcasa
• Carcasa de aluminio fundido
• El diseño nostálgico clásico
incorpora un disipador de calor
directamente en la unidad para
garantizar la máxima trans-ferencia
de calor y una larga
vida del LED
• Las características adicionales
incluyen faroles y rebordes
Scroll y Medalian
• Cumple con los estándares de
vibración ANSI 2G C136.32-2001.
Para el índice 3G comuníquese
con la fábrica
Características del producto
La nueva luminaria LED EvolveTM very StreetDreamsTM brinda una exce-lente
iluminación y ahorro de energía en un diseño clásico y tradicional.
El avanzado sistema óptico LED ofrece una uniformidad horizontal y
vertical mejorada, reduce el deslumbramiento y brinda un mejor control
de la iluminación. La excepcional tecnología de aro óptico de GE dirige
la iluminación a donde se necesita de forma efectiva, al mismo tiempo
que elimina los círculos de sombras no deseados, los cuales se observan
comúnmente en la parte de abajo de otros postes de las luminarias LED.
El poste Avery ofrece un ahorro de energía de hasta un 60% en todo el
sistema, comparado con los sistemas tradicionales de HID, dependiendo
tempera-turas
y ofrece más de 11 años de vida útil reduciendo la frecuencia y
gasto en el mantenimiento, basado en una vida útil de 50.000 horas a 12
horas de operación diaria. No contiene mercurio ni plomo, este producto
es amigable al medio ambiente y cumple con los estándares RoHS
(Restricciones de Sustancias Peligrosas).
• Aprobado UL/cUL, para lugares
húmedos
• Ensamblaje óptico con índice IP
65 por ANSI C136.25-2009
• Para temperaturas entre -40° C
y +50° C
Montaje
• Montaje en bácula de 3-pulg.
(76mm) sostenido en su lugar
por cuatro tornillos cabeza
cuadrada
Ensamble del sistema
óptico y LED
• Disposición estructurada del LED
para optimizar la fotometría
y distribución de la carretera/
acera
• El motor de iluminación modular
direccionales concéntricos
diseñados para optimizar la
minimizar el deslumbramiento
• Utiliza LEDs de alto brillo, 65 CRI
a 4100K típico
• Las pruebas LM-79 y los
informes son realizados de
acuerdo a los estándares IESNA
(Sociedad de Ingenieros de
Iluminación de Norteamérica)
Mantenimiento lumínico
• La vida estimada del sistema es
de 50.000 horas a L85
• Para detalles de Depreciación
de Lúmenes (L) mayor a 50.000
horas contacte a su vendedor
Acabado
• Pintura anticorrosiva de poliéster
en polvo, con un espesor
mínimo de 2.0 mm
• Colores estándares: Negro y
bronce oscuro
• También se ofrece en colores
RAL e individualizados
Garantía
• El sistema tiene una garantía
estándar limitada de 5 años
Luminaria Exterior Ornamental
• Protección integral contra alto
voltaje GE dimerizable:
- Para 120-480VAC de acuerdo
con el estándar IEEE/ANSI
C62.41.2-2002, 6kV/3kA Categoría
de Ubicación B (120 Eventos)
• Protección contra alto voltaje de
alta capacidad (opcional) de
acuerdo al estándar IEEE/ANSI
C62.41.2-2002
Categoría de Ubicación (120
Eventos)
Categoría de Ubicación C-Baja
(5.000 Eventos)
• EMI: FCC 47 CFR 15 Clase A
Características eléctricas
• Disponible en 120-277 voltios y
347-480 voltios
• Factor de potencia del sistema es
>90% y THD <20%.
• Índice sonoro Clase “A”
• Protección integral contra alto
voltaje no dimerizable:
- Para 120-277VAC de acuerdo
con el estándar IEEE/ANSI
C62.41.-1991, 4kV/2kA Categoría
de Ubicación B2 (120 Eventos)
- Para 347-480VAC de acuerdo
con el estándar IEEE/ANSI
C62.41.-1991, 6kV/3kA Categoría
de Ubicación B3 (120 Eventos)
Guía para ordenar
Tapa Avery StreetDreamsTM (EPAS)
E_ P_ A_ _S - _ - _ _ - _4 1_ - _ - _ - _ - _ _ _ _ - _
FUNCIÓN PE REMATE COLOR OPCIONES
D = OPCIONE
Dimerizable (Entrada
0-10 Volt)*
F= Fusible 3” Montaje
T = Extra Protección
S
extra contra subida de
voltaje*
XXXX = Opciones
especiales
BLCK COLOR
= Negro
DKBZ = Bronce oscuro
FGRN = Verde bosque
XXXX = Especial
PRODUCTO
E = Evolve
P = Tapa
A = Avery
S = Aceptáculo
TIPO III TIPO V
ÍNDICES BUG NÚMERO DE
ARCHIVO IES*
4100K
1 = Ninguna
2 = Pe Rec
4 = Pe Rec con
tapa acortar
5 = Pe Rec con
control
-
I.D
CÓDIGO
ÓPTICO
TIPO
BASE
TEM COLOR
LED
SELECCIÓN
DE LA CAJA
VOLTAJE
sólido
0 = 120 - 277
H = 347 - 480
1 = 120*
2= 208*
3 = 240*
4 = 277*
5 = 480*
D = 347*
el voltaje individual si
selecciona
la opción fusible
A*
B*
C
D*
41 = 4100 K A = Acrílica clara
con tapa Colony
B = Acrílica clara
con tapa Colony
Medalion CyR
C = Acrílica clara
con tapa Colony
Scroll CyR*
D = Acrílica clara
con tapa Scroll
E = Acrílica clara
con tapa Scroll,
Medalion CyR
F = Acrílica clara
con tapa Scroll
Scroll CyR*
*Contacte la fábrica
para la disponibilidad
A = Silhoutte
B = Acorn
C = Fleur-De-Lis
D = Filagree*
E = Blosson
F = Spike
G = Stepple
H = Ghotic
J = No Final
*Contacte la fábrica
para la disponibilidad
*Control Pe no está
disponible para 347-
480V PE Debe ser
voltaje diferenciado
*Contacte la fábrica
para la disponibilidad
*Contacte la fábrica
para el tiempo de
producción
CÓDIGO
ÓPTICO TIPO
LÚMENES INICIALES
CONSUMO DE ENERGÍA
TÍPICO DEL SISTEMA
TÍPICOS
4100K 120-277V 347-480V
ESPACIADO
DEL POSTE 4100K
2-4 CARRILES
B U G
B5 Simétrico
D5
B3
D3
4630 454608
454610
454609
454611
86 94 5:1 N/A
5:1 N/A
5:1
5:1
2 1
49 55
2
86 94 2 2
49 55 2 2
2
1
2
2380
4630
2380
Simétrico
Asimétrico ancho
Asimétrico ancho
64 65

5. Luminarias Ornamentales Luminaria Exterior Ornamental
ASIMÉTRICO ANCHO SIMÉTRICO
Dimensiones del producto
16.0”
(406 mm)
Base A con
Tapa Colony
16.0”
(406 mm)
Base B con
Tapa Scroll
16.0”
(406 mm)
Base C con
Tapa Colony
16.0”
(406 mm)
Base D con
Tapa Scroll
14.3”
(363 mm)
38.0”
(965 mm)
14.3”
(363 mm)
38.0”
(965 mm)
14.3”
(363 mm)
34.6”
(879 mm)
14.3”
(363 mm)
34.6”
(879 mm)
Luminaria Exterior Ornamental
Estilos de las luminarias
Bases
POD A
POD B
PODC
Accesorios opcionales
Faroles y rebordes
POD D
FAROLES Y REBORDES SCROLL FAROLES Y REBORDES MEDALIAN
Tapas
COLONY TOP
Finales
FNLBL - ACN
ACORN
FNLBL- BLS
BLOSSON
SCROLL TOP
FNBL- FOL
FLEUR DE LIS
FNLBL SPK
SPIKE
FNLBL-GTH
GOTHIC
FNLBL - SIL
SILHOUETTE
FNLBL - STP
STEEPLE
FNLBL - FIL
FILAGREE
FNLBL- OAK
OAK
• Peso aproximado neto: 43 libras (20 kgs)
• Altura de montaje sugerida: 8-16 pies max (2.5-5 mm)
• Área Proyectada Efectiva (EPA): 1.4 pies cuadrados max (0.13 metros cuadrados)
66 67

6. Luminarias Ornamentales
Evolve™ LED Post Top
Salem (EPST)
Aplicaciones
• Calles peatonales, calzadas,
e iluminación de áreas
utilizando el avanzado
sistema óptico de LED que
ofrece una alta uniformidad,
excelente iluminancia vertical,
menor incidencia de luz en
zonas no deseadas y menor
deslumbramiento
Carcasa
• Carcasa de aluminio fundido
• Diseño tradicional tipo de farol
que incorpora un disipador de
calor directamente en la unidad
para garantizar la máxima
transferencia de calor y una
larga vida del LED
• Cumple con los estándares de
vibración ANSI 2G C136.32-2001
• Para el índice 3G comuníquese
con su ingeniero de ventas GE
Luminaria Exterior Ornamental
Características del producto
La nueva luminaria EvolveTM LED Post Top Salem brinda una excelente
iluminación y ahorro de energía en un diseño clásico tipo “farol”. Su avan-zado
sistema óptico LED ofrece una mejorada uniformidad horizontal y
vertical, menor deslumbramiento y un mejor control de la iluminación.
La excepcional tecnología de aro óptico de GE dirige la luz a donde se
necesita de forma efectiva, al tiempo que elimina la proyección de som-bras
no deseadas sobre el suelo, que se ven justo debajo de luminarias
LED similares.
Dependiendo de las aplicaciones, la luminaria Salem ofrece un ahorro de
energía de hasta un 60% en todo el sistema, en comparación con los
-
jas temperaturas y ofrece más de 11 años de vida útil reduciendo la fre-cuencia
y gasto en el mantenimiento, con base en una vida útil de 50.000
horas y 12 horas de operación diaria. No contienen mercurio ni plomo,
este producto es amigable con el medio ambiente y cumple con los es-tándares
RoHS (Restricciones de Sustancias Peligrosas).
• Aprobado UL/cUL, para
ambientes con alta húmedad
• Ensamble óptico con índice IP 65
de acuerdo con el estándar
ANSI C136.25-2009
• Apto para temperaturas entre
-40° C y +50° C
• Cumple RoHS (no contiene
plomo ni mercurio)
• Cuenta para Colombia con
Montaje
• Montaje directo a poste con
diámetro exterior (O.D) de 3
pulg. (76 mm) sostenido en su
lugar por tres tornillos cabeza
cuadrada de color negro
Acabado
• Pintura anticorrosiva de polvo
de poliéster, con un espesor
mínimo de 2.0 mm
• Colores estándar: negro
y bronce oscuro
• También se ofrece en colores
RAL; otros colores consultar
a fábrica
Ensamble del sistema óptico
y LED
• Arreglo de LEDs diseñado
para optimizar la distribución
fotométrica en carreteras y
aceras
• La fuente de luz consiste
concéntricos diseñados para
aplicación y minimizar el
deslumbramiento
• Utiliza LEDs de alto brillo, con CRI
de 65 a 4100K
• Las pruebas y reportes de fábrica
se desarrollan de acuerdo con el
estándar IESNA LM-79-2008
Mantenimiento lumínico
• Para detalles de Depreciación
de Lúmenes (L) mayor a 50.000
horas contacte a su vendedor
Características eléctricas
• Disponible en 120-277VAC y
347-480VAC, 60Hz
• Factor de potencia del sistema
es >90% y THD <20%
• Índice sonoro Clase “A”
• Protección integral contra picos
alto voltaje en luminarias
no dimerizables:
- Para 120-277VAC de acuerdo
con el estándar IEEE/ANSI
C62.41.-1991, 4kV/2kA Categoría
B2 (120 Eventos)
- Para 347-480VAC de acuerdo
con el estándar IEEE/ANSI
C62.41.-1991, 6kV/3kA Categoría
B3 (120 Eventos)
Categoría C (500 Eventos)
• EMI: FCC 47 CFR 15 Clase A
• Sensores fotoeléctricos (PE)
disponibles para todos
los voltajes
Garantía
• El sistema tiene una garantía
estándar limitada de 5 años
• Protección integral contra
picos de voltaje en luminarias
dimerizables:
- Para 120-480VAC de acuerdo
con el estándar IEEE/ANSI
C62.41.2-2002, 6kV/3kA
Categoría B (120 Eventos)
• Protección integral contra
picos de voltaje en luminarias
dimerizables:
- Para 120-480VAC de acuerdo
con el estándar IEEE/ANSI
C62.41.2-2002, 6kV/3kA
Categoría B (120 Eventos)
Categoría de Ubicación (120
Eventos)
_ _ _ _ - _ - _ _ - _ _ - _ - _ - _ - _ _ _ _ - _
TIPO III TIPO V
1 = Ninguna
2 = PE Rec.
4 = PE Rec. con
tapa acortar
5 = PE Rec. con
control
D = Dimerizable (Entrada 0-10 Volt)*
F = Fusible 3” Montaje
P = Prealambrado con cable de 6” de 14/3
T = Protección extra contra subida de voltaje* XXXX
= Opciones especiales
120-277V 4100K
1
2
2
68 69
ASIMÉTRICO ANCHO SIMÉTRICO
FUNCIÓN PE BRAzO DE COLOR OPCIONES
MONTAJE
-
ÓPTICA PANE-LES
LATERALES
B5 Simétrico 4350 86 94 5:1 /A 1 454604
D5 Simétrico 2250 49 55 5:
5:
5:
1
1
1
/A 1
1
454606
B3 Asimétrico ancho 4350 86 94 1
1
454605
D3 Asimétrico ancho 2250 49 55
2
454607
4100K
347-480V 2-4 CARRILES B U G
2
N
N
Guía para ordenar
Tapa Salem (EPST)
E P S T 4 1 N P
I.D
PRODUCTO
CÓDIGO
ÓPTICO
TEMP COLOR
VOLTAJE LED
E = Evolve
P = Tapa
S = Salem
T = Tradicional
0 = 120 - 277
H = 347 - 480
1 = 120*
2= 208*
3 = 240*
4 = 277*
5 = 480*
D = 347*
el voltaje individual si
selecciona
la opción fusible
41 = 4100K N = Ninguno
Control PE no está
disponible para
347-48V. Debe ser
voltaje diferenciado.
P = Montado Poste BLCK = Negro
DKBZ = Bronce oscuro
*Contacte a la fábrica para la disponibilidad
CÓDIGO
ÓPTICO TIPO LÚMENES INICIALES
TÍPICOS
4100K
CONSUMO DE ENERGÍA
TÍPICO DEL SISTEMA
ESPACIADO
DEL POSTE
ÍNDICES BUG NÚMERO DE
ARCHIVO IES*
Luminaria Exterior Ornamental
*Contacte a la fábrica
para la disponibilidad

7. Luminarias Ornamentales
Dimensiones del producto
Luminaria Exterior Ornamental
2.500 pulg. (64 mm)
16.750 pul.g.
(425 mm)
• Peso neto aproximado: 27 libras (12 kgs)
• Altura de montaje sugerida: 8-16 pies max (2.5-5 mm)
• Área Proyectada Efectiva (EPA) : 1.6 pies cuadrados max
(0.15 metros cuadrados)
27.250 pu. lg.
(692 mm)
3.000 pulg. (76 mm)
OD diámetro máximo
del poste
2.375 pulg. (60 mm)
OD diámetro mínimo
del poste
Luminaria Exterior Ornamental
EvolveTM LED Post Top
Solución de iluminación decorativa
exterior modelo (EPCC)
Características del producto
La nueva Luminaria EvolveTM LED Post Top Contemporary Cónica ofrece
moderno. El avanzado sistema óptico LED ofrece una mejorada uniformi-dad
horizontal y vertical, reduce el deslumbramiento y mejora el control
de la iluminación. La excepcional tecnología de aro óptico de GE, dirige la
luz a donde se necesita de forma efectiva, al mismo tiempo que elimina
los círculos de sombras no deseados, los cuales se ven comúnmente en
el área proyectada debajo de otras luminarias LED similares.
Dependiendo de la aplicación, nuestra Luminaria EvolveTM LED Post Top
Contemporary Cónica proporciona hasta un 60% de ahorro de energía,
bien en temperaturas bajas y ofrece más de 11 años de vida útil, basado
en una vida de 50.000 horas con 12 horas de operación diaria, sumado
a una reducción de gastos de operación y frecuencia de mantenimien-to.
No contienen mercurio ni plomo. Este producto es ambientalmente
amigable y cumple con los estándares RoHS (Restricciones de Sustancias
Peligrosas).
Aplicaciones
• Calles peatonales, calzadas, e
iluminación de áreas exteriores
• Avanzado sistema óptico LED
que ofrece una alta uniformidad,
excelente iluminancia vertical,
menor incidencia de la luz en
zonas no deseadas y menor
deslumbramiento
Carcasa
• Base y cuerpo: carcasa de
aluminio fundido
• Carcasa superior: una pieza de
aluminio moldeado
• El diseño de esta luminaria
decorativa contemporánea
en forma de cono truncado
invertido, incorpora un
disipador de calor directamente
en el centro de la unidad
para garantizar la máxima
transferencia de calor y una
larga vida útil de sus LEDs
• Cumple con los niveles de
vibración 2G de acuerdo con el
estándar ANSI C136.32-2001. En
caso de requerir índice 3G,
contacte a su ingeniero de
ventas de GE
Ensamble del sistema
óptico y LED
• Consta de un arreglo de los LEDs
diseñado para optimizar
la distribución fotométrica en
vías públicas, aceras y predios
• La fuente de luz incluye
concéntricos diseñados para
la aplicación y minimizar el
deslumbramiento
• Utiliza LEDs de alto brillo, con
CRI de 65 a 4100K y 5600K
• Las pruebas y reportes de
fábrica se desarrollan de
acuerdo con el estándar IESNA
LM79-2008
• Ensamble óptico con índice IP 65
de acuerdo con el estándar
ANSI C136.25-2009
• Apto para temperaturas entre
-40° C y +50° C
• Cumple RoHS (no contiene
plomo ni mercurio)
• Cuenta para Colombia con
Montaje
• Montaje en poste cilíndrico
con diámetro exterior de
2 3/8 pulg. (60 mm) ó de 3
pulg. (76 mm) sostenido en
su lugar por tres tornillos
de cabeza hexagonal
Acabado
• Pintura anticorrosiva de polvo
de poliéster, con un espesor
mínimo de 2.0 mm
• Colores estándar: Negro
y bronce oscuro
• También se ofrece en colores
RAL. Para otros colores, contacte
a su ingeniero de ventas de GE
Mantenimiento lumínico
• La vida estimada del sistema
es de 50.000 horas con un
luminoso del 85% (L85)
• Para detalles de Depreciación
de Lúmenes (L) mayor a 50.000
horas contacte a su vendedor
70 71

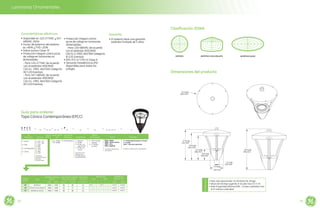

8. Luminarias Ornamentales
Luminaria Exterior Ornamental
Garantía
• El sistema tiene una garantía
estándar limitada de 5 años
• Protección integral contra
picos de voltaje en luminarias
dimerizables:
- Para 120-480VAC de acuerdo
con el estándar IEEE/ANSI
C62.41.2-2002, 6kV/3kA Categoría
B (120 Eventos)
• EMI: FCC 47 CFR 15 Clase A
• Sensores fotoeléctricos (PE)
disponibles para todos los
voltajes
Características eléctricas
• Disponible en 120-277VAC y 347-
480VAC, 60Hz
• Factor de potencia del sistema
es >90% y THD <20%
• Índice sonoro Clase “A”
• Protección integral contra picos
de voltaje en luminarias no
dimerizables:
- Para 120-277VAC de acuerdo
con el estándar IEEE/ANSI
C62.41.-1991, 4kV/2kA Categoría
B2 (120 Eventos)
- Para 347-480VAC de acuerdo
con el estándar IEEE/ANSI
C62.41.-1991, 6kV/3kA Categoría
B3 (120 Eventos)
Guía para ordenar
Tapa Cónica Contemporánea (EPCC)
E P C C P
_ _ _ _ - _ - _ _ - _ _ - _ - _ - _ - _ _ _ _ - _
I.D
PRODUCTO
CÓDIGO
ÓPTICO
TEMP COLOR
VOLTAJE DE MONTAJE COLOR OPCIONES
LED
el voltaje individual si
selecciona
la opción fusible
41 = 4300K
56 = 6000K
LÚMENES INICIALES
TÍPICOS
SELECCIÓN
OPCIONAL FUNCIÓN PE
1 = Ninguna
2 = PE Rec.
4 = PE Rec. con
tapa acortar
5 = PE Rec. con
control
Control PE no está
disponible para
347-480V. Debe ser
voltaje diferenciado.
P= Policarbonato
CONSUMO DE ENERGÍA
TÍPICO DEL SISTEMA
D = Dimerizable (Entrada 0-10 Volt)*
F = Fusible
XXXX = Opciones especiales
*Contacte a la fábrica para la disponibilidad
BLCK = Negro
DKBZ = Bronce oscuro
GRAY = Gris
XXXX = Especial
Contacte a la fábrica para
otros colores
NÚMERO DE
ARCHIVO IES*
BRAZO
ESPACIADO
DEL POSTE
E = Evolve
P = Área
C = Contemporáneo
C = Cónico
0 = 120 - 277
H = 347 - 480
1 = 120*
2= 208*
3 = 240*
4 = 277*
5 = 480*
D = 347*
CÓDIGO
ÓPTICO TIPO
4100k
ÍNDICES BUG
5600k
4100K 120-277V 347-480V (2-4 CARRILES) B U G B U G
5600K 5600k
Simétrico 4000 4400 88 96
Asimétrico hacia adelante
Asimétrico ancho
2000 2200 63 71
4000 4400 96 88
5:1
5:1
5:1
K = 23/8” Montaje
en poste
2 = 3” Montaje
en poste
4100k
R5
A4
A3
N/A N/A
2 2
2 2 2 454572 454569
2 2
2
2 2 2
2
2 2
2 2
454570
454571
454573
454574
Luminaria Exterior Ornamental
Clasificación IESNA
SIMÉTRICO ASIMÉTRICO HACIA ADELANTE ASIMÉTRICO ANCHO
Dimensiones del producto
25.4 pulg.
(645 mm)
11.6 pulg.
(294 mm)
4.1 pulg.
(104 mm)
29.9 pulg.
(760 mm)
27.6 pulg.
(701 mm)
24.9 pulg.
(634 mm)
22.3 pulg.
(566 mm)
10.2 pulg.
(260 mm)
• Peso neto aproximado: 34-40 libras (16-18 kgs)
• Altura de montaje sugerida: 8-16 pies max (2.5-5 m)
• Área Proyectada Efectiva (EPA) : 1.6 pies cuadrados max
(0.15 metros cuadrados)
72 73

9. Luminarias Ornamentales Luminaria Exterior Ornamental
Evolve™ LED Post Top
Luminaria punta de poste contemporánea soporte dual (EPTC)
Características del Producto
de iluminación en su elección de dos estilos diferentes y modernos.
El avanzado sistema óptico LED proporciona una uniformidad horizontal y vertical mejorada, menor deslumbramiento y un
mejor control de la iluminación. La tecnología de anillo óptico exclusiva de GE, dirige la luz a donde se necesita de manera
-
narias LED para postes similares.
Dependiendo de las aplicaciones, la luminaria EPTC puede redituar en un ahorro de energía hasta del 60 por ciento en com-de
vida útil con lo cual disminuye la frecuencia del mantenimiento y costos de operación, basado en una vida de 50.000 horas
Luminaria Exterior Ornamental
Aplicaciones
• Carreteras, iluminación de zonas, áreas e iluminación
general utilizando el sistema avanzado óptico LED que
proporciona una gran uniformidad, excelente ilumi-nación
vertical, disminución de la luz en zonas no desea-das
y disminución del deslumbramiento.
Carcasa
• Base: carcasa de aluminio fundido.
• Carcasa superior: una sola pieza de aluminio torneado,
disponible en dos diferentes diseños contemporáneos.
• El diseño superior de la luminaria incorpora el disipador
de calor directamente en la unidad para asegurar la
máxima transferencia de calor y una larga vida útil del
LED.
• Cumple con el nivel de vibración ANSI C136.32-2001.
Para requerimiento de índice 3G contactar al fabricante.
Ensamblaje LED y Óptico
• Arreglo LED estructurado para optimizar la distribución
fotométrica en vialidades, pasarelas y vías públicas.
ciencia de la aplicación y reducir al mínimo el deslum-bramiento.
• Utiliza LEDs de alta luminosidad, con IRC 65 a 4100 K
típicamente.
• Pruebas y reportes LM-79 son desarrollados de acuerdo
con los estándares IESNA.
Mantenimiento Lumínico
• La evaluación del sistema es L85 a 50.000 horas.
(depreciación de lúmenes) mayor a 50.000 horas.
• Registrado en c , apto para lugares húmedos.
con ANSI C136.25-2009.
• Temperatura evaluada entre -40° a 50°C.
• Cumple con RoHS.
Montaje
• Montaje en el extremo superior del poste a 3 pulg
(76mm) OD sostenido en su lugar con 6 tornillos de
cabeza cuadrada.
Acabado
• Pintura poliéster anticorrosiva electroestática,
espesor mínimo de 2.0 milésimas de pulgada
• Colores estándares: Negro, Gris y Bronce Oscuro.
• Disponibilidad en colores RAL y personalizados
Características Eléctricas
• Disponible en 120-277 volts y 347-480 volts.
• Factor de potencia del sistema es >90% y THD <20%.
• Protección integral contra picos de voltaje:
- Para 120-277 VAC de acuerdo con IEEE/ANSI C62.41
1991, 4kV/2kA Categoría de la Ubicación B2 (120 Eventos).
- Para 347-480VAC de acuerdo con IEEE/ANSI C62.41
1991, 4kV/2kA Categoría de la Ubicación B2 (120 Eventos).
• EMI: Título 47 CFR Parte 15 Clase A.
• Sensores Fotoeléctricos (PE) disponibles para todos los
voltajes.
Garantía
• El sistema tiene una garantía estándar de 5 años
74 75

10. Luminarias Ornamentales
Luminaria Exterior Ornamental
Guía Numérica para Ordenar
Luminaria punta de poste contemporánea soporte dual (EPTC)
E P T C 41 P L
_ _ _ _ - _ - _ _ - _ _ - _ - _ - _ - _ - _ _ _ _ - _ _ _
PRODUCTO VOLTAJE
E = Evolve
P= Tapa
T = Soporte
Doble
C= Contem-poránea
TIPO III TIPO V
I.D
CÓDIGO
ÓPTICO
COLOR
TEMP LENTE FUNCIÓN PE
CARCASA
SUPERIOR
ORIENTACIÓN COLOR OPCIONES
CÓDIGO
ÓPTICO
0 = 120 – 277
H = 347 – 480
1 = 120*
2 = 208*
3 = 240*
4 = 277*
5 = 480*
D = 347*
voltaje individual
sólo la opción
de fusible o
botón PE es
seleccionada.
TIPO
B5
D5
B3
D3
Fotometría
41= 4100K P= Policarbonato L 1 = Ninguna
2 = PE Rec
3 = Botón PE*
4 = PE Rec con
Tapa Plana
5 = PE Rec. con Control
Control PE no está
disponible para 347-480V.
Debe ser voltaje
diferenciado.
*El Botón PE no está
disponible con accesorios
de 347 o 480 voltios.
D = Atenuable Entrada (0 – 10 Volt)*
F = Fusible
P = Prealambrado con cable de 6”
de 14/3
XXX = Opciones Especiales
No disponible al momento del
lanzamiento. Contactar al fabricante
para detalles y disponibilidad (solo
disponible en
120-277V).
BLCK = Negro
DKBZ = Bronce
Oscuro
GRAY = Gris
Contacte al
fabricante para
otros colores
A= Círculo
escalona-do
B= Cono
escalona-do
A = Círculo Escalonado B = Cono Escalonado
.2 .1
.5
2146
1609
1073 2
1
536
4236
3177
2118 2
1059
1
.1
.5 .2
Luminaria Exterior Ornamental
Dimensiones del Producto
Carcasa Superior de Círculo Escalonado
24.9 in.
[633 mm]
28.7 in.
[729 mm]
NOMINAL TENON
DIA=3.0 in (76.2 mm)
Carcasa Superior de Cono Escalonado
6.5 in.
[165 mm]
28.7 in.
(729 mm)
26.4 in.
(671 mm)
6.5 in.
(165 mm)
Nominal Tenon
Dia=3.0 in. (76.2 mm)
DATOS
• Peso neto aproximado: <32 lbs (<14,51 Kg.)
• Altura de montaje sugerida: 8-16 pies max (2.5-5 m)
• Área Proyectada Efectiva (EPA) : 1.12 pies cuadrados max (0.10 m²)
76 77

11. GE
Lighting
Evolve™ LED Flood Lighting
Luminarias Tipo Proyector
Proyector para espectaculares y carteles (EFMR) 80
Proyector para pasos subterráneos 86
y paredes (ETLB)

12. Luminarias Tipo Proyector
Evolve™ LED
Flood Light
Proyector ancho, carteles
y publicidad (ELMF)
Proyector Externo de Realce
Proyector Externo de Realce
Evolve™ LED
Flood Light
Proyector ancho, carteles
y publicidad (ELMF)
Características del producto
Características del producto
El EvolveTM -
tectónico de iluminación de fachadas, canchas deportivas, astas para banderas y carteleras/anuncios. Con
tres diseños optimizados, existe una solución que se ajusta virtualmente a cualquier aplicación con proyector.
El EvolveTM -
tectónico de iluminación de fachadas, canchas deportivas, astas para banderas y carteleras/anuncios. Con
tres diseños optimizados, existe una solución que se ajusta virtualmente a cualquier aplicación con proyector.
-
-
iluminación y produce una fotometría superior. Este producto también ofrece una exclusiva base con sensor
fotoeléctrico para minimizar los requisitos de control cuando la aplicación necesita una solución desde el atar-decer
iluminación y produce hasta el una amanecer.
fotometría superior. Este producto también ofrece una exclusiva base con sensor
fotoeléctrico para minimizar los requisitos de control cuando la aplicación necesita una solución desde el atar-decer
hasta el amanecer.
El EvolveTM LED Flood Light ofrece un ahorro de energía comparado con los sistemas tradicionales de HID, de-frecuencia
y gasto en el mantenimiento, basado en una vida útil de 50.000 horas con una operación diaria de
El EvolveTM LED Flood Light ofrece un ahorro de energía comparado con los sistemas tradicionales de HID, de-frecuencia
12 horas.
y gasto en el mantenimiento, basado en una vida útil de 50.000 horas con una operación diaria de
12 horas.
Proyector Externo de Realce
Proyector Externo de Realce
Ensamble LED y óptico
• Disposición estructurada del
LED para optimizar los patrones
fotométricos
• Refractores diseñados para
aplicación
• Utiliza LEDs de alto brillo, 75 CRI
a 4300K
• Las pruebas LM-79 y los
informes son realizados de
acuerdo a los estándares IESNA
(Sociedad de Ingenieros de
Iluminación de Norteamérica)
Aplicaciones
• Requisitos generales de
proyectores, carteles/anuncios,
publicidad y astas para
banderas utilizando el avanzado
sistema óptico LED refractivo
de alta uniformidad y excelente
distribución de la iluminación
Aplicaciones
• Requisitos generales de
proyectores, carteles/anuncios,
publicidad y astas para
banderas utilizando el avanzado
sistema óptico LED refractivo
de alta uniformidad y excelente
distribución de la iluminación
Carcasa
• Base y cuerpo: Carcasa de
aluminio fundido
• El diseño funcional incorpora un
disipador de calor para
garantizar la máxima
transferencia de calor y una
larga vida del LED
• Cumple con los estándares de
ANSI 2G C136.32-2001
Carcasa
• Base y cuerpo: Carcasa de
aluminio fundido
• El diseño funcional incorpora un
disipador de calor para
garantizar la máxima
transferencia de calor y una
larga vida del LED
• Cumple con los estándares de
ANSI 2G C136.32-2001
Ensamble LED y óptico
• Disposición estructurada del
LED para optimizar los patrones
fotométricos
• Refractores diseñados para
aplicación
• Utiliza LEDs de alto brillo, 75 CRI
a 4300K
• Las pruebas LM-79 y los
informes son realizados de
acuerdo a los estándares IESNA
(Sociedad de Ingenieros de
Iluminación de Norteamérica)
Características eléctricas
• Impulsor electrónico de 120
voltios. Disponible en 200-277
voltios, tiempo largo de entrega
• Factor de potencia del sistema
es >90% y THD <20%
• Índice sonoro Clase “A”
• Protección integral contra
alto voltaje de acuerdo con el
estándar IEEE/ANSI C62.41.2-
2002, 6kV/3kA Categoría de
Ubicación C-Bajo
Montaje
• Montaje giratorio, en la pared o
poste
Mantenimiento lumínico
• La vida estimada del sistema es
de 50.000 horas a L70
• Para detalles de Depreciación
de Lúmenes (L) mayor a 50.000
horas contacte a su vendedor
Mantenimiento lumínico
• La vida estimada del sistema es
de 50.000 horas a L70
• Para detalles de Depreciación
de Lúmenes (L) mayor a 50.000
horas contacte a su vendedor
• Aprobado UL/cUL, para lugares
húmedos
• Ensamblaje óptico con índice IP
65 por ANSI C136.25-2009
• Cumple RoHS (no contiene
plomo ni mercurio)
• Para temperaturas entre –40° C
y +40° C
Garantía
• El sistema tiene una garantía
estándar limitada de 5 años
• Aprobado UL/cUL, para lugares
húmedos
• Ensamblaje óptico con índice IP
65 por ANSI C136.25-2009
• Cumple RoHS (no contiene
plomo ni mercurio)
• Para temperaturas entre –40° C
y +40° C
Características eléctricas
• Impulsor electrónico de 120
voltios. Disponible en 200-277
voltios, tiempo largo de entrega
• Factor de potencia del sistema
es >90% y THD <20%
• Índice sonoro Clase “A”
• Protección integral contra
alto voltaje de acuerdo con el
estándar IEEE/ANSI C62.41.2-
2002, 6kV/3kA Categoría de
Ubicación C-Bajo
Montaje
• Montaje giratorio, en la pared o
poste
Garantía
• El sistema tiene una garantía
estándar limitada de 5 años
Acabado
• Pintura anticorrosiva de
poliéster en polvo, con un
espesor mínimo de 2.0 mm
• Color estándar: bronce oscuro
• También se ofrecen otros
colores con un pedido de
cantidad mínima y un tiempo de
entrega extendido
Acabado
• Pintura anticorrosiva de
poliéster en polvo, con un
espesor mínimo de 2.0 mm
• Color estándar: bronce oscuro
• También se ofrecen otros
colores con un pedido de
cantidad mínima y un tiempo de
entrega extendido
80 81

13. Luminarias Tipo Proyector
Guía para ordenar
avisos, vallas, letreros y publicidad (EFMR)
Proyector Externo de Realce
_E _F M_ R_ - _ - _ _ - _4 _3 - F_ G - _ - 4_ - _T - D_ K_ B_ _Z - _ _ _
TEMP
COLOR LED
CÓDIGO
ÓPTICO
VOLTAJE ORIENTACIÓN
BU = Cartelera/
I.D
PRODUCTO
E = LED 0 = 100-127V
43 = 4300K T = Montaje giratorio
L = (50/60Hz)
Lighting
1 = 200-277V
M = Medium
(50/60Hz)
F = Floodto
Voltaje
tipo L
CONSUMO DE ENERGÍA
TÍPICO DEL SISTEMA
LÚMENES INICIALES
CÓDIGO
ÓPTICO TIPO APLICACIONES
XXX = Opciones especiales
NÚMERO DE
ARCHIVO IES
4300K
Nota: el monateje en la pared
y en el vástago desmontable
son ordenados y enviados
por separado (ver abajo)
347-480V
TÍPICOS
4300K
BU Asimétrico medio 5600 90 Iluminar Rótu l o Montaje giratorio / Pared / Poste TBD
N S Simétrico 5600 90 Arquitectónico / Asta Montaje giratorio / Pared / Poste TBD
WF Asimétrico ancho 5600 9 0 Reflector / Fachada / Área Montaje giratorio / Pared / Poste TBD
Fotometría
DISTRIBUCIÓN
TIPO LENTE
LUMINARIA
OPCIONES
F = Hacia el frente G = Vidrio temperado
COLOR
DKBZ = Bronce oscuro
FUNCIÓN PE
4 = PE Rec. con
tapa acortar
BRAZO
MONTAJE
Anuncio
NS = Dirg. Ang.
WF = Refl. Ancho
SUGERIDAS
ESTILO DE
MONTAJE
CARTELERA/ANUNCIO (BU) DIRIGIDA ANGOSTA (NS) REFLECTOR ANCHO (WF)
Proyector Externo de Realce
Opciones de montaje en pared o vástago desmontable
BRAZO DE MONTAJE POSTE CUADRADO
3.5 a 4.5-pulg. (89 to 114 mm) CUADRADO
(PERMITIRÁ 4 LUMINARIAS POR POSTE @ 90 GRADOS)
10.500 pulg.
[267 mm]
BRAZO DE MONTAJE PARA POSTE REDONDO
3.5 a 4.5-pulg. (89 a 114 mm) OD
(PERMITIRÁ 4 LUMINARIAS POR POSTE @ 90 GRADOS)
ORDENE SEPARADO DE LA LÁMPARA DE ACUERDO AL
NÚMERO DEL CATÁLOGO SPA-EAMT10DKBZ “Bronce
Oscuro”
ORDENE SEPARADO DE LA LÁMPARA DE ACUERDO AL
NÚMERO DEL CATÁLOGO SPA-EAMT10DKBZ “Bronce
Oscuro”
(OTRAS PLANTILLAS DE MONTAJE DISPONIBLES PARA INSTALACIONES MODERNAS)
CONTACTE A LA FÁBRICA PARA LAS OTRAS PLANTILLAS DE MONTAJE DISPONIBLES
SFADB-001 - Adaptador vástago desmontable de 2" (se debe ordenar soporte de pared FBS o brazo de montaje para vástago desmontable SPAR PoA separado de lo anterior)
PTADB-002 - Adaptador poste
FBSFA2TTDB - Soporte de montaje a la pared para vástago desmontable de 2" (se debe ordenar el adaptador de montaje separado de lo anterior)
SPA-EAMT10DKBZ - Soporte de montaje en poste cuadrado para vástago desmontable de 2" (se debe ordenar el adaptador de montaje separado de lo anterior)
RPA-EAMT10DKBZ - Soporte de montaje en poste redondo para vástago desmontable de 2” (se debe ordenar el adaptador de montaje separado de lo anterior)
Dimensiones del producto
20.4 " (517 mm)
17.8 " (453 mm)
10.500 pulg.
[267 mm]
SFADB-001
FBSFA2TTDB
PTADB-002
VISTA FRONTAL VISTA LATERAL VISTA POSTERIOR
14.0 " (355 mm)
VISTA INFERIOR
4.25 "
(107.8 mm)
15.25 " (388 mm)
VISTA SUPERIOR
82 83

14. Luminarias Tipo Proyector
84
.
Aplicaciones en carteles / anuncios
Aplicación reflector
Ángulo de
Inclinación
Sugerido
(A)
Aplicación publicidad/pared
Aplicación Distribución
Fotométrica
Dirigida NS 0° - 180°
Ancho (W) Longitud (L)
Aplicación
Distribución
Fotométrica
Wide Flood WF 0° - 45° 25 - 33 pie s 40-50 pie s 50 - 65 pies
(7.62 - 10.01 m) (12.01 - 15.24 m) (15.24 - 19.81 m)
• Peso neto aproximado: 26.5 lbs (12 kgs)
• Área Proyectada Efectiva (EPA) : 2.26 pies cuadrados
máx (0.21 metros cuadrados)
A
A
H
W
L
Aplicaciones
Longitud
Brazo
(AL)
Distancia
Inferior
Compensada
(D)
Aplicación
Distribución
Fotométrica
BU 0° - 30° 6 - 10 pie s 19 - 23 pies <1.5 pie s <3.0 pies
(1.83 - 3.01 m) (5.79 - 7.01 m) (< 0.46 m) (< 0.91 m)
Ángulo de
Inclinación
Sugerido
(A)
Tamaño Sugerido de
la Cartelera Objetivo
Ancho (W) Longitud (L) W
L
A
AL
D
L
INFORMACIÓN
Proyector Externo de Realce
Altura de Montaje
Sugerida para el Poste
(H)
Tamaño Sugerido
del objetivo
Ángulo de
Inclinación
Sugerido
(A)
Carteles / Anuncios

15. Luminaria de Interior
Luminarias Tipo Proyector
Luminaria de Interior
Evolve™ LED Flood Light
Evolve™ LED Flood Light
Características del producto
Características del producto
y optimiza su distribución de luz para cumplir los requisitos fotométricos. Además presenta versátiles opciones
aplicación que se requiera.
y optimiza su distribución de luz para cumplir los requisitos fotométricos. Además presenta versátiles opciones
aplicación que se requiera.
11 años de vida útil reduciendo la frecuencia y gasto de mantenimiento, basado en una vida útil de 50.000 horas
con una operación diaria de 12 horas. Con un índice IP66, esta robusta luminaria puede ser rociada fácilmente
para su limpieza.
11 años de vida útil reduciendo la frecuencia y gasto de mantenimiento, basado en una vida útil de 50.000 horas
con una operación diaria de 12 horas. Con un índice IP66, esta robusta luminaria puede ser rociada fácilmente
para su limpieza.
Luminaria de Interior
Luminaria de Interior
Ensamblaje LED y óptico
• Disposición estructural del LED
para optimizar los patrones
fotométricos
• Refractores para optimizar la
• Utiliza LEDs de alto brillo, 70 CRI
en 6000K
• Las pruebas LM-79 y los informes
son realizados de acuerdo a los
estándares IESNA (Sociedad de
Ingenieros de Iluminación de
Norteamérica)
Carcasa
• Carcasa de aluminio fundido
• El diseño funcional incorpora un
disipadror de calor para
garantizar la máxima transferencia
de calor y una larga vida del LED
• Cumple con los estándares de
vibración ANSI 2g C136.32-2001
Ensamblaje LED y óptico
• Disposición estructural del LED
para optimizar los patrones
fotométricos
• Refractores para optimizar la
• Utiliza LEDs de alto brillo, 70 CRI
en 6000K
• Las pruebas LM-79 y los informes
son realizados de acuerdo a los
estándares IESNA (Sociedad de
Ingenieros de Iluminación de
Norteamérica)
• Aprobado UL/cUL, para lugares
húmedos
• Ensamblaje óptico con índice IP
66 por ANSI C136.25-2009.
• Para temperaturas entre –40° C
a +50° C
Aplicaciones
• Requerimientos generales de
proyectores, carreteras
con pasos subterráneos y túneles
peatonales que utilizan el sistema
óptico LED refractivo que ofrece
una alta uniformidad y excelente
distribución de la iluminación
Aplicaciones
• Requerimientos generales de
proyectores, carreteras
con pasos subterráneos y túneles
peatonales que utilizan el sistema
óptico LED refractivo que ofrece
una alta uniformidad y excelente
distribución de la iluminación
Carcasa
• Carcasa de aluminio fundido
• El diseño funcional incorpora un
disipadror calor para
garantizar la máxima transferencia
de calor y una larga vida del LED
• Cumple con los estándares de
vibración ANSI 2g C136.32-2001
Mantenimiento lumínico
• La vida estimada del sistema es
de 50.000 horas a L70
• Para detalles de Depreciación
de Lúmenes (L) mayor a 50.000
horas contacte a su vendedor
Características eléctricas
• Impulsor electrónico de 120
voltios. Disponible en 200-277
voltios con un tiempo
de entrega extendida
• Factor de potencia del
sistema es >90% y THD <20%
• Índice sonoro Clase “A”
• Protección integral contra alto
voltaje de acuerdo con
el estándar IEEE/ANSI C62.41.2
-2002 6kv/3ka categoría de
ubicación C-Bajo
Características eléctricas
• Impulsor electrónico de 120
voltios. Disponible en 200-277
voltios con un tiempo
de entrega extendida
• Factor de potencia del
sistema es >90% y THD <20%
• Índice sonoro Clase “A”
• Protección integral contra alto
voltaje de acuerdo con
el estándar IEEE/ANSI C62.41.2
-2002 6kv/3ka categoría de
ubicación C-Bajo
Acabado
• Pintura anticorrosiva de poliéster
en polvo con un espesor mínimo
de 2.0 mm
• Color estándar: Gris
• También disponible en otros
colores con un pedido de una
cantidad mínima y tiempo de
entrega extendido
• Aprobado UL/cUL, para lugares
húmedos
• Ensamblaje óptico con índice IP
66 por ANSI C136.25-2009.
• Para temperaturas entre –40° C
a +50° C
Acabado
• Pintura anticorrosiva de poliéster
en polvo con un espesor mínimo
de 2.0 mm
• Color estándar: Gris
• También disponible en otros
colores con un pedido de una
cantidad mínima y tiempo de
entrega extendido
Garantía
• El sistema tiene una garantía
estándar limitada de 5 años
Montaje
• Montaje en la pared o en el
techo
Mantenimiento lumínico
• La vida estimada del sistema es
de 50.000 horas a L70
• Para detalles de Depreciación
de Lúmenes (L) mayor a 50.000
horas contacte a su vendedor
Garantía
• El sistema tiene una garantía
estándar limitada de 5 años
Montaje
• Montaje en la pared o en el
techo
86 87
