El documento detalla la proyección y diseño de un taller de mecánica rápida, incluyendo instalaciones de ventilación, contra incendios, iluminación y eléctrica. Se analizan diversas opciones para cada tipo de instalación, así como los costos asociados y la eficiencia energética, concluyendo que las luminarias LED son la opción más económica a largo plazo. Se presenta un presupuesto total para las instalaciones propuestos que asciende a 8.745,29€.

1. Guillermo Daniel Pérez Ferraz
Erik Demian Díaz Kaas-Nielsen
Tutor: Benjamín J. González Díaz

2. Objeto
Proyectar las instalaciones necesarias para dotar un local
preexistente en un taller de mecánica rápida para la
reparación y mantenimiento de vehículos.
• Diseño de las instalaciones.
• Instalación de ventilación.
• Instalación de contraincendios.
• Instalación de luminaria.
• Instalación eléctrica.

3. Descripción del local
Situación: Camino Las
Gavias nº 100, San Cristobal
de La Laguna CP: 38206
Edificación de una única
planta
Superficie construida:
132,4m2
Superficie parcela:
1300m2

4. Descripción general del local
El local se divide en tres zonas:
Zona de taller:
Reparación y mantenimiento de vehículos.
Altura libre: 4 m.
Superficie: 99,34 m2.
Oficina:
Atención al publico y zona de oficinas.
Altura libre: 2,8 m.
Superficie: 12,92 m2.
Servicios:
Aseo unisex y aseo para personas con discapacidad.
Altura libre: 2,8 metros.
Superficie: 3,04 m2.
Superficie: 4,09 m2.

5. Descripción del local
Planta local.

6. Maquinaria preexistente
Elevador.
• Potencia: 2,2 KW.
Fresadora.
Potencia: 850 W.

7. Instalación de ventilación
• Condiciones particulares.
• Buena ventilación.
• Mínimo coste.
• Implicaciones.
• Planteamiento 1. Ventilación
mecánica.
• Instalación ventilador.
• Conducciones.
• Rejilla de difusión de aire.
• Filtros.
• Mantenimiento.
• Consumo eléctrico.
Introducción
Opciones de ventilación.
• Ventilación mecánica.
• Ventilación natural.
• Planteamiento 2. Ventilación
natural.
• Practicar ventanas.

8. Instalación de ventilación
Evaluación de las necesidades de renovación del aire de las distintas zonas del taller.
Local Ren. / Hora
Vaire Ocupado
(m3)
Ren. Mínimas
(m3/h)
Oficina 4 43,2 139,54
Aseo minusválidos 8 11,03 88,24
Aseo unisex 8 8,21 65,66
Zona de taller 10 397,36 3.973,6
RITE-UNE 13779

9. Instalación de ventilación
Ventilación de la oficina.
Planteamiento 1. Impulsión.

10. Instalación de ventilación
Ventilación de la oficina.
Planteamiento 1. Impulsión.
Elemento
Pérdida
(Pa)
Filtros 450 + 450 = 900
Conducción 16,17
Rejilla 38,25
TOTAL 954,42

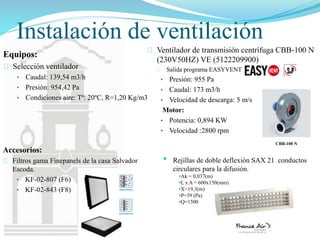

11. Instalación de ventilación
Equipos:
Selección ventilador
• Caudal: 139,54 m3/h
• Presión: 954,42 Pa
• Condiciones aire: Tª: 20ºC, R=1,20 Kg/m3
Filtros gama Finepanels de la casa Salvador
Escoda.
• KF-02-807 (F6)
• KF-02-843 (F8)
Accesorios:
• Rejillas de doble deflexión SAX 21 conductos
circulares para la difusión.
•Ak = 0,037(m)
•L x A = 600x150(mm)
•X=19,3(m)
•P=39 (Pa)
•Q=1500
Ventilador de transmisión centrífuga CBB-100 N
(230V50HZ) VE (5122209900)
Salida programa EASYVENT
• Presión: 955 Pa
• Caudal: 173 m3/h
• Velocidad de descarga: 5 m/s
Motor:
• Potencia: 0,894 KW
• Velocidad :2800 rpm
CBB-100 N

12. Instalación de ventilación
Ventilación de la oficina.
Planteamiento 2. Ventilación natural.

13. Instalación de ventilación
𝑆𝑟 =
𝑄
𝑉𝑎
Dónde:
Sr: Superficie libre requerida para la salida del aire (𝑚2
)
Q: Caudal de aire en el local ( 𝑚3
ℎ)
Va: Velocidad aire en local ( 𝑚
𝑠)
𝑆𝑟 =
139,536 𝑚3
ℎ
0,5 𝑚
𝑠 ×
3.600𝑠
1ℎ
= 0,078 𝑚2
Ventanas Sv = 2 x (1,5m x 1,5m) = 4,5𝑚2
Local Ren. / Hora
Vaire Ocupado
(m3)
Ren. Mínimas
(m3/h)
Oficina 4 43,2 139,54

14. Instalación de ventilación
Ventilación Natural
Ventilación por
sobrepresión
Coste de
Instalación
1.128,44€ 1.239€
Mantenimiento NO SÍ
Consumo NO SÍ
Conclusión ventilación oficina.

15. Instalación de ventilación
Ventilación de la zona de taller.
Sr =
Q
Va
Dónde:
Sr: Superficie libre requerida para la salida del aire (m2
)
Q: Caudal de aire en el local (m3
h)
Va: Velocidad aire en local (m
s)
Sr =
3973,6 m3
h
0,5 m
s ×
3600s
1h
= 2,208 m2
Puerta Taller Sv = (3,75m x 3m) = 11,25m2
Local Ren. / Hora
Vaire Ocupado
(m3)
Ren. Mínimas
(m3/h)
Zona de trabajo 10 397,36 3973,6

16. Instalación de ventilación
Ventilación de la zona de taller.

17. Instalación de ventilación
Ventilación baños
Para ambos aseos se ha optado por instalar pequeños extractores helicoidales
modelo DECOR-200 de la casa Soler & Palau que se accionarán al encender las
luces del servicio.
Curva de funcionamiento Presión-Caudal

18. q
w
Instalación contra incendios
CARACTERÍSTICAS DEL ESTABLECIMIENTO
Edificio industrial tipo C
NIVEL DE RIESGO INTRÍNSECO
Bajo, de grado 2

19. f
ssesdafad
Instalación contra incendios
• SECTOR 1: Taller Superficie: 99,34 m2
• SECTOR 2: Oficina y servicios Superficie: 12,92 m2
Sector 1
Sector 2

20. a
Instalación contra incendios
SISTEMAS DE PROTECCIÓN
Luminaria de emergencia
SECTOR SUPERFICIE UNIDADES TIPO
S1 99,34 m2 12 Nova 3n3 TCA
S2 12,92m2 5 Nova 3n3 TCA

21. w
s
Instalación contra incendios
Extintores de incendios
SECTOR CLASE DE FUEGO AGENTE EXTINTOR Nº DE EXTINTORES
S1 A
C
ABC
CO2
2
2
S2 - - 0
ABC CO2

22. d
Instalación contra incendios
Plano PCI.

23. Instalación de iluminación
• Condiciones especiales del peticionario:
• Minimizar al máximo la proyección de sombras en
la zona de taller.
• Objeto:
• Conseguir una iluminación adecuada y eficaz.
• Cumplir la normativa vigente.
Se propone aumentar el número de focos emisores de luz de tal manera
que haya un mayor número de ángulos de incidencia de la misma.
Esto aumentará el consumo eléctrico y el gasto en luminarias por lo que
decidimos hacer un estudio de viabilidad para encontrar la mejor opción.

24. Instalación de iluminación
Estudio de viabilidad luminarias
HALÓGENA
TL-DR 36W
LED
L1158 19W
Lumin. Media
Taller
382 lux 377 lux
Nº Luminarias 42 42
Vida útil 5000 h. 15000 h.
Precio unidad 20€ 45€
Inversión inicial 840€ 1890€
Consumo anual 2903,04 kW 1532,16 kW

25. Calculo de gasto a los 7,5 años
Instalación de iluminación
HALÓGENA
TL-DR 36W
LED
L1158 19W
Consumo en unidades
de luminarias
2.520€ 1.890€
Consumo eléctrico
(kW/h=0,16€)
3.483,68€ 1.838,63€
TOTAL 6.003,67€ 3.728,63€
Estipulando 2000 horas anuales de uso de luminarias, los módulos
LED duran 7,5 años frente a 2,5 años de los halógenos.

26. Instalación de iluminación
Conclusión
El sistema más eficiente económicamente es el de luminarias tipo
LED ya que a los 7,5 años conseguimos un ahorro de un 38%
respecto a las luminaria halógenas.
En 2,5 años se amortiza la instalación de las luminarias LED.
2520
3483.68
6003.68
1890
1838.63
3728.63
CONSUMO EN
LUMINARIAS
CONSUMO KW/H TOTAL
Halógena LED

27. Instalación de iluminación
Zona de taller.
Phillips BN130 C LED13S/830 L1158.
Luminarias adosadas al techo.
Zona oficinas.
Phillips BN130 C LED13S/830 L1158.
Luminarias adosadas al techo.
Zona de servicios.
Phillips BBS412 LED24/830 MLP-PC.
Luminarias empotradas al techo.

28. Instalación de iluminación
Zona de taller
Requerimientos:
Ilum. media mantenida entre 300
y 500 lux
UGR <19
Ra ≥ 80
VEEI <3,5 W/m² por cada 100 lux
Valores obtenidos:
Ilum. media mantenida = 377 lux
UGR ≤ 18
80 ≤ Ra ≤ 89
VEEI = 2,17 W/m² por cada 100 lux
• Iluminancia mínima: 265 lux
• Iluminancia máxima: 460 lux
• Emín/Em: 0,70
• Emín/Emáx: 0,57
• Consumo : 798W

29. Instalación de iluminación
Distribución de luminarias en el local y gráfico de curvas isolux:
Dimensiones y datos fotométricos:
LED13S L1158

30. Instalación de iluminación
Requerimientos:
Ilum. media mantenida ≈ 500 lux
UGR <19
Ra ≥ 80
VEEI <3,5 W/m² por cada 100 lux
Valores obtenidos:
Ilum. media mantenida = 527 lux
UGR ≤ 18
80 ≤ Ra ≤ 89
VEEI = 2,23 W/m² por cada 100 lux
Zona Oficina
Local destinado a escritura, escritura a máquina, lectura.
• Iluminancia mínima: 450 lux
• Iluminancia máxima: 581 lux
• Emín/Em: 0,85
• Emín/Emáx: 0,77
• Consumo : 152 W

31. Instalación de iluminación
Distribución de luminarias en el local y gráfico de curvas isolux:
Dimensiones y datos fotométricos:
Smartform LED BBS415

32. Instalación de iluminación
Requerimientos:
Ilum. media mantenida ≈ 100 lux
UGR < 28
Ra ≥ 40
VEEI < 7,5 W/m² por cada 100 lux
Valores obtenidos:
Ilum. media mantenida = 210lux
UGR ≤ 20
Ra ≥ 82
VEEI = 3,61 W/m² por cada 100 lux
Zona Servicio Unisex.
Local destinado a aseos y cuartos de baño
• Consumo : 23 W

33. Instalación de iluminación
Distribución de luminarias en el local y gráfico de curvas isolux
Smartform LED BBS415
Dimensiones y datos fotométricos

34. Zona Servicio Personas con Discapacidad.
Instalación de iluminación
Local destinado a aseos y cuartos de baño
Requerimientos:
Ilum. media mantenida ≈ 100 lux
UGR < 28
Ra ≥ 40
VEEI < 7,5 W/m² por cada 100 lux
Valores obtenidos:
Ilumin. media mantenida =185 lux
UGR ≤ 20
Ra ≥ 82
VEEI = 3,05 W/m² por cada 100 lux
• Consumo : 23 W

35. Instalación de iluminación
Distribución de luminarias en el local y gráfico de curvas isolux
Smartform LED BBS415
Dimensiones y datos fotométricos:

36. Instalación eléctrica

37. Instalación eléctrica

38. Instalación eléctrica

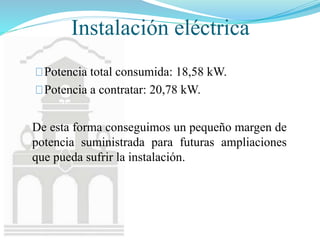

39. Instalación eléctrica
Potencia total consumida: 18,58 kW.
Potencia a contratar: 20,78 kW.
De esta forma conseguimos un pequeño margen de
potencia suministrada para futuras ampliaciones
que pueda sufrir la instalación.

40. Presupuesto
CAPÍTULOS TOTALES
ILUMINACIÓN 3.240,16€
VENTILACIÓN 801,80€
CONTRAINCENDIOS 228,00€
BAJA TENSIÓN 2.366,20€
TOTAL CAPÍTULOS 6.636,16€
COSTES INDIRECTOS 16% 1.138,84€
BENEFICIO INDUSTRIAL 6% 398,17€
SUBTOTAL 8.173,17€
IGIC 7% 572,12€
TOTAL 8.745,29€
