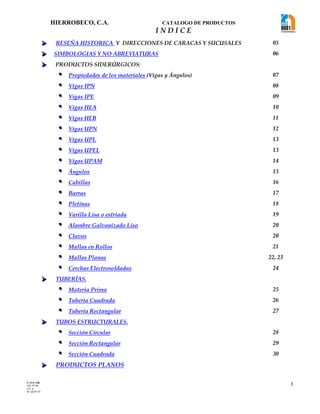

I N D I C E
 RESEÑA HISTORICA Y DIRECCIONES DE CARACAS Y SUCUSALES 05
  SIMBOLOGIAS Y NO ABREVIATURAS 06
  PRODUCTOS SIDERÚRGICOS:
 Propiedades de los materiales (Vigas y Ángulos) 07
 Vigas IPN 08
 Vigas IPE 09
 Vigas HEA 10
 Vigas HEB 11
 Vigas UPN 12
 Vigas UPL 13
 Vigas UPEL 13
 Vigas UPAM 14
 Ángulos 15
 Cabillas 16
 Barras 17
 Pletinas 18
 Varilla Lisa o estriada 19
 Alambre Galvanizado Liso 20
 Clavos 20
 Mallas en Rollos 21

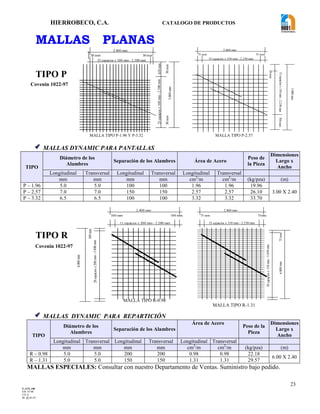

 Mallas Planas 22, 23
 Cerchas Electrosoldadas 24
  TUBERÍAS.
 Materia Prima 25
 Tubería Cuadrada 26
 Tubería Rectangular 27
  TUBOS ESTRUCTURALES.
 Sección Circular 28
 Sección Rectangular 29
 Sección Cuadrada 30
  PRODUCTOS PLANOS
F-AVE-100
EM: 07/00
CD: 0
RI: 05-05-07

4
 Propiedades de los Materiales 31
 Normas de Calidad 32

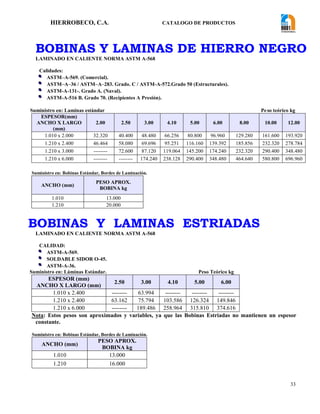

 Bobinas y Laminas de Hierro Negro 33
 Bobinas y Laminas Estriadas 33
 Planchas o Chapas Gruesas 34
 Bobinas y Laminas Pulidas 35
 Bobinas y Laminas Decapadas y Aceitadas 35
 Bobinas y Laminas de Acero Galvanizado 36

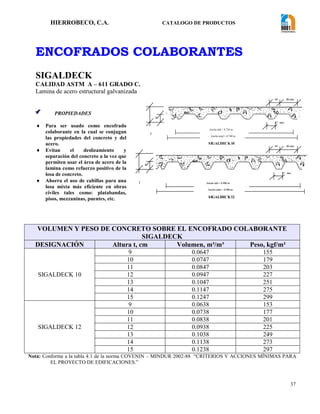

  ENCOFRADO COLABORANTE
 Sigaldeck 37
 Laminas Galvanizadas Lisas 38
 Losacero 39,40
 Aceral 41
 Corpalosa 42,43
  REJILLAS ELECTROFORJADAS
 Rejillas Electroforjadas 44
 Peldaños Normalizados 45
 Largo Permisible por Peldaño 45
 Tipo de Rejillas 46
  PERFILES FORMADOS EN FRIÓ
 Perfiles C 47
 Perfiles C Super Light 48
 Perfiles Z 49
  PERFILES ELECTROSOLDADOS
 Serie Estándar 50
 Serie Petrolera 51

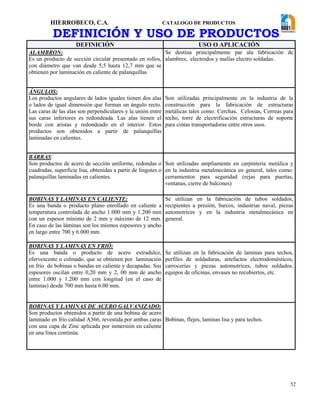

  DEFINICIONES Y USO DE PRODUCTO 52,53,54
  OBJETIVO GENERAL DE CALIDAD 55

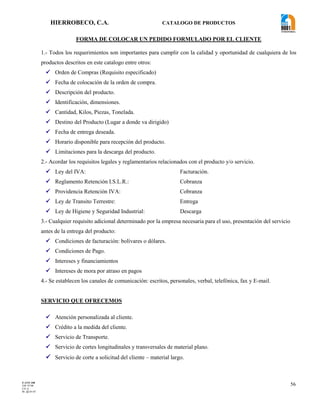

  FORMA DE COLOCAR UN PEDIDO 56
  CÓDIGOS DE PRODUCTOS 57
  TABLA DE CONVERSIÓN 58
F-AVE-100
EM: 07/00
CD: 0
RI: 05-05-07

5
RESEÑA HISTORICA:
HIERROBECO, C.A., es una empresa constituida en el año 1.972, desde su inicio se
estableció como principal objetivo, distribuir productos siderúrgicos, dirigidos a los
sectores de la industria petrolera, metalmecánica, construcción y ferretero; logrando
formar una trayectoria y participación en el mercado de productos siderúrgicos,
reconocida a través de la gratificación y satisfacción de nuestros clientes.
HIERROBECO, C.A., cuenta con cuatro instalaciones, una sede principal que
canaliza la administración y control, las sucursales operan como oficinas de venta y
deposito. Atendiendo comercialmente todo el Territorio Nacional, a través de una flota
de transporte propio y particulares.
Comercializa una amplia gama de productos siderúrgicos, entre los que se puede
mencionar: Cabillas, perfiles, planchones, mallas, bobinas, pletinas, ángulos, rejillas,
alambrón, láminas, tubos estructurales, de origen tanto nacional como importado.
Con un equipo humano capacitado, lo cual nos permite llevar a nuestros clientes el
mejor servicio, partiendo de la cotización del producto que este requiera, hasta colocar
el producto en sus instalaciones y obras del cliente.
VISION:
Ser una empresa líder en la comercialización de productos siderúrgicos de calidad que
fomenten y apoyen las expectativas de nuestros clientes y de la organización.
MISION:
La misión de HIERROBECO, C. A., está centrada en ofrecer servicio de productos
que satisfagan las necesidades de nuestros clientes internos y externos, apoyados en el
mejoramiento continuo, la participación y compromiso de todos los niveles de la
organización, con el fin de aumentar el patrimonio de sus accionistas y el bienestar de
sus trabajadores.
VALORES:
En HIERROBECO, C.A., distinguimos como valores fundamentales para el logro de
nuestros objetivos y el desempeño de nuestra labor diaria, los principios siguientes:
1. RESPONSABILIDAD
2. HONESTIDAD
3. LEALTAD
4. TRABAJO EN EQUIPO
5. RESPETO MUTUO
F-AVE-100
EM: 07/00
CD: 0
RI: 05-05-07

6

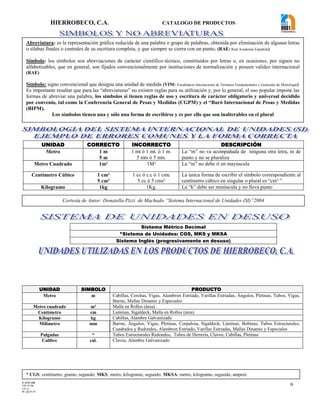

Sistema Métrico Decimal
*Sistema de Unidades: CGS, MKS y MKSA
Sistema Inglés (progresivamente en desuso)
UNIDAD SIMBOLO PRODUCTO
Metro m Cabillas, Cerchas, Vigas, Alambron Estriado, Varillas Estriadas, Ángulos, Pletinas, Tubos, Vigas,
Barras, Mallas Dinamic y Especiales
Metro cuadrado m² Malla en Rollos (área)
Centímetro cm Laminas, Sigaldeck, Malla en Rollos (área)
Kilogramo kg Cabillas, Alambre Galvanizado
Milímetro mm Barras, Ángulos, Vigas, Pletinas, Corpalosa, Sigaldeck, Láminas, Bobinas, Tubos Estructurales,
Cuadrados y Redondos, Alambron Estriado, Varillas Estriadas, Mallas Dinamic y Especiales
Pulgadas “ Tubos Estructurales Redondos, Tubos de Herrería, Clavos, Cabillas, Pletinas
Calibre cal. Clavos, Alambre Galvanizado
UNIDAD CORRECTO INCORRECTO DESCRIPCIÓN
Metro 1 m
5 m
1 mt ó 1 mt. ó 1 m.
5 mts ó 5 mts.
La “m” no va acompañada de ninguna otra letra, ni de
punto y no se pluraliza
Metro Cuadrado 1m² 1M² La “m” no debe ir en mayúscula
Centímetro Cúbico 1 cm³
5 cm³
1 cc ó c.c ó 1 cmc
5 cc ó 5 cms³
La única forma de escribir el símbolo correspondiente al
centímetro cúbico en singular o plural es “cm³ ”
Kilogramo 1kg 1Kg. La “k” debe ser minúscula y no lleva punto
Abreviatura: es la representación gráfica reducida de una palabra o grupo de palabras, obtenida por eliminación de algunas letras
o sílabas finales o centrales de su escritura completa, y que siempre se cierra con un punto. (RAE: Real Academia Española)
Símbolo: los símbolos son abreviaciones de carácter científico-técnico, constituidos por letras o, en ocasiones, por signos no
alfabetizables, que en general, son fijados convencionalmente por instituciones de normalización y poseen validez internacional
(RAE)
Símbolo: signo convencional que designa una unidad de medida (VIM: Vocabulario Internacional de Términos Fundamentales y Generales de Metrología)
Es importante resaltar que para las “abreviaturas” no existen reglas para su utilización y, por lo general, el uso popular impone las
formas de abreviar una palabra, los símbolos si tienen reglas de uso y escritura de carácter obligatorio y universal decidido
por convenio, tal como la Conferencia General de Pesas y Medidas (CGPM) y el “Buró Internacional de Pesas y Medidas
(BIPM).
Los símbolos tienen una y sólo una forma de escribirse y es por ello que son inalterables en el plural
Cortesía de Autor: Donatella Pizzi de Machado “Sistema Internacional de Unidades (SI)”2004
* CGS: centímetro, gramo, segundo. MKS: metro, kilogramo, segundo. MKSA: metro, kilogramo, segundo, ampere.
F-AVE-100
EM: 07/00
CD: 0
RI: 05-05-07

7
VIGAS Y ÁNGULOS

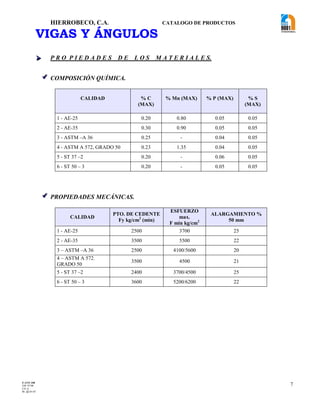

 P R O P I E D A D E S D E L O S M A T E R I A L E S.
  COMPOSICIÓN QUÍMICA.
CALIDAD
% C
(MAX)
% Mn (MAX)
% P (MAX)
% S
(MAX)
1 - AE-25 0.20 0.80 0.05 0.05
2 - AE-35 0.30 0.90 0.05 0.05
3 - ASTM –A 36 0.25 - 0.04 0.05
4 - ASTM A 572, GRADO 50 0.23 1.35 0.04 0.05
5 - ST 37 –2 0.20 - 0.06 0.05
6 - ST 50 – 3 0.20 - 0.05 0.05
  PROPIEDADES MECÁNICAS.
CALIDAD
PTO. DE CEDENTE
Fy kg/cm2 (min)
ESFUERZO
max.
F min kg/cm2
ALARGAMIENTO %
50 mm
1 - AE-25 2500 3700 25
2 - AE-35 3500 5500 22
3 – ASTM –A 36 2500 4100/5600 20
4 – ASTM A 572.
GRADO 50
3500 4500 21
5 - ST 37 –2 2400 3700/4500 25
6 - ST 50 – 3 3600 5200/6200 22
F-AVE-100
EM: 07/00
CD: 0
RI: 05-05-07

8

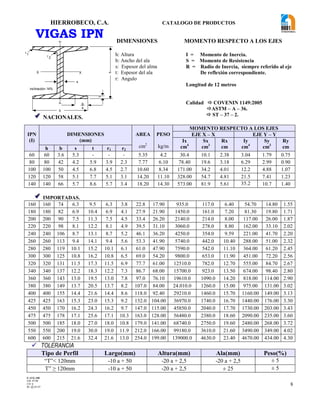

VIGAS IPN
 NACIONALES.
IPN
(I)
DIMENSIONES
(mm)
AREA
cm2
PESO
kg/m
MOMENTO RESPECTO A LOS EJES
EJE X – X EJE Y – Y
Ix
cm4
Sx
cm3
Rx
cm
Iy
cm4
Sy
cm3
Ry
h b s t r cm 1 r2
60 60 3.6 5.3 - - - 5.35 4.2 30.4 10.1 2.38 3.04 1.79 0.75
80 80 42 4.2 5.9 3.9 2.3 7.77 6.10 78.40 19.6 3.18 6.29 2.99 0.90
100 100 50 4.5 6.8 4.5 2.7 10.60 8.34 171.00 34.2 4.01 12.2 4.88 1.07
120 120 58 5.1 7.7 5.1 3.1 14.20 11.10 328.00 54.7 4.81 21.5 7.41 1.23
140 140 66 5.7 8.6 5.7 3.4 18.20 14.30 573.00 81.9 5.61 35.2 10.7 1.40
  IMPORTADAS.
160 160 74 6.3 9.5 6.3 3.8 22.8 17.90 935.0 117.0 6.40 54.70 14.80 1.55
180 180 82 6.9 10.4 6.9 4.1 27.9 21.90 1450.0 161.0 7.20 81.30 19.80 1.71
200 200 90 7.5 11.3 7.5 4.5 33.4 26.20 2140.0 214.0 8.00 117.00 26.00 1.87
220 220 98 8.1 12.2 8.1 4.9 39.5 31.10 3060.0 278.0 8.80 162.00 33.10 2.02
240 240 106 8.7 13.1 8.7 5.2 46.1 36.20 4250.0 354.0 9.59 221.00 41.70 2.20
260 260 113 9.4 14.1 9.4 5.6 53.3 41.90 5740.0 442.0 10.40 288.00 51.00 2.32
280 280 119 10.1 15.2 10.1 6.1 61.0 47.90 7590.0 542.0 11.10 364.00 61.20 2.45
300 300 125 10.8 16.2 10.8 6.5 69.0 54.20 9800.0 653.0 11.90 451.00 72.20 2.56
320 320 131 11.5 17.3 11.5 6.9 77.7 61.00 12510.0 782.0 12.70 555.00 84.70 2.67
340 340 137 12.2 18.3 12.2 7.3 86.7 68.00 15700.0 923.0 13.50 674.00 98.40 2.80
360 360 143 13.0 19.5 13.0 7.8 97.0 76.10 19610.0 1090.0 14.20 818.00 114.00 2.90
380 380 149 13.7 20.5 13.7 8.2 107.0 84.00 24.010.0 1260.0 15.00 975.00 131.00 3.02
400 400 155 14.4 21.6 14.4 8.6 118.0 92.40 29210.0 1460.0 15.70 1160.00 149.00 3.13
425 425 163 15.3 23.0 15.3 9.2 132.0 104.00 36970.0 1740.0 16.70 1440.00 176.00 3.30
450 450 170 16.2 24.3 16.2 9.7 147.0 115.00 45850.0 2040.0 17.70 1730.00 203.00 3.43
475 475 178 17.1 25.6 17.1 10.3 163.0 128.00 56480.0 2380.0 18.60 2090.00 235.00 3.60
500 500 185 18.0 27.0 18.0 10.8 179.0 141.00 68740.0 2750.0 19.60 2480.00 268.00 3.72
550 550 200 19.0 30.0 19.0 11.9 212.0 166.00 99180.0 3610.0 21.60 3490.00 349.00 4.02
600 600 215 21.6 32.4 21.6 13.0 254.0 199.00 139000.0 4630.0 23.40 4670.00 434.00 4.30
 TOLERANCIA
Tipo de Perfil Largo(mm) Altura(mm) Ala(mm) Peso(%)
“T”< 120mm -10 a + 50 -20 a + 2,5 -20 a + 2,5 ± 5
T” ≥ 120mm -10 a + 50 -20 a + 2,5 ± 25 ± 5
h: Altura
b: Ancho del ala
s: Espesor del alma
t: Espesor del ala
r: Angulo
I = Momento de Inercia.
S = Momento de Resistencia
R = Radio de Inercia, siempre referido al eje
De reflexión correspondiente.
Longitud de 12 metros
Calidad  COVENIN 1149:2005
ASTM – A – 36.
 ST – 37 – 2.
DIMENSIONES MOMENTO RESPECTO A LOS EJES
h
r1
r 2
X
t
y
b
4
s
y
X
inclinación 14%
b
F-AVE-100
EM: 07/00
CD: 0
RI: 05-05-07

9

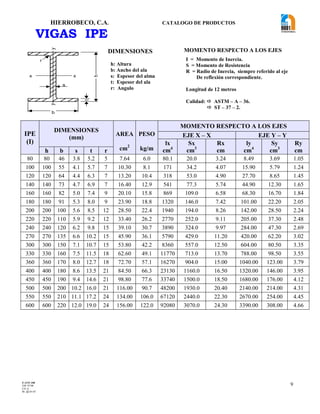

VIGAS IPE
IPE
(I)
DIMENSIONES
(mm)
AREA
cm2
PESO
kg/m
lx
cm4
Sx
cm3
Rx
cm
ly
cm4
Sy
cm3
Ry
h b s t r cm
80 80 46 3.8 5.2 5 7.64 6.0 80.1 20.0 3.24 8.49 3.69 1.05
100 100 55 4.1 5.7 7 10.30 8.1 171 34.2 4.07 15.90 5.79 1.24
120 120 64 4.4 6.3 7 13.20 10.4 318 53.0 4.90 27.70 8.65 1.45
140 140 73 4.7 6.9 7 16.40 12.9 541 77.3 5.74 44.90 12.30 1.65
160 160 82 5.0 7.4 9 20.10 15.8 869 109.0 6.58 68.30 16.70 1.84
180 180 91 5.3 8.0 9 23.90 18.8 1320 146.0 7.42 101.00 22.20 2.05
200 200 100 5.6 8.5 12 28.50 22.4 1940 194.0 8.26 142.00 28.50 2.24
220 220 110 5.9 9.2 12 33.40 26.2 2770 252.0 9.11 205.00 37.30 2.48
240 240 120 6.2 9.8 15 39.10 30.7 3890 324.0 9.97 284.00 47.30 2.69
270 270 135 6.6 10.2 15 45.90 36.1 5790 429.0 11.20 420.00 62.20 3.02
300 300 150 7.1 10.7 15 53.80 42.2 8360 557.0 12.50 604.00 80.50 3.35
330 330 160 7.5 11.5 18 62.60 49.1 11770 713.0 13.70 788.00 98.50 3.55
360 360 170 8.0 12.7 18 72.70 57.1 16270 904.0 15.00 1040.00 123.00 3.79
400 400 180 8.6 13.5 21 84.50 66.3 23130 1160.0 16.50 1320.00 146.00 3.95
450 450 190 9.4 14.6 21 98.80 77.6 33740 1500.0 18.50 1680.00 176.00 4.12
500 500 200 10.2 16.0 21 116.00 90.7 48200 1930.0 20.40 2140.00 214.00 4.31
550 550 210 11.1 17.2 24 134.00 106.0 67120 2440.0 22.30 2670.00 254.00 4.45
600 600 220 12.0 19.0 24 156.00 122.0 92080 3070.0 24.30 3390.00 308.00 4.66
Calidad:  ASTM – A – 36.
 ST – 37 – 2.
y
s
r
x x
t
b
y
h
DIMENSIONES
h: Altura
b: Ancho del ala
s: Espesor del alma
t: Espesor del ala
r: Angulo
F-AVE-100
EM: 07/00
CD: 0
RI: 05-05-07

10

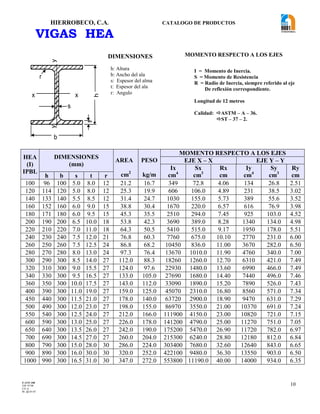

VIGAS HEA
HEA
(I)
IPBL
DIMENSIONES
(mm)
AREA
cm2
PESO
kg/m
Ix
cm4
Sx
cm3
Rx
cm
Iy
cm4
Sy
cm3
Ry
h b s t r cm
100 96 100 5.0 8.0 12 21.2 16.7 349 72.8 4.06 134 26.8 2.51
120 114 120 5.0 8.0 12 25.3 19.9 606 106.0 4.89 231 38.5 3.02
140 133 140 5.5 8.5 12 31.4 24.7 1030 155.0 5.73 389 55.6 3.52
160 152 160 6.0 9.0 15 38.8 30.4 1670 220.0 6.57 616 76.9 3.98
180 171 180 6.0 9.5 15 45.3 35.5 2510 294.0 7.45 925 103.0 4.52
200 190 200 6.5 10.0 18 53.8 42.3 3690 389.0 8.28 1340 134.0 4.98
220 210 220 7.0 11.0 18 64.3 50.5 5410 515.0 9.17 1950 178.0 5.51
240 230 240 7.5 12.0 21 76.8 60.3 7760 675.0 10.10 2770 231.0 6.00
260 250 260 7.5 12.5 24 86.8 68.2 10450 836.0 11.00 3670 282.0 6.50
280 270 280 8.0 13.0 24 97.3 76.4 13670 1010.0 11.90 4760 340.0 7.00
300 290 300 8.5 14.0 27 112.0 88.3 18260 1260.0 12.70 6310 421.0 7.49
320 310 300 9.0 15.5 27 124.0 97.6 22930 1480.0 13.60 6990 466.0 7.49
340 330 300 9.5 16.5 27 133.0 105.0 27690 1680.0 14.40 7440 496.0 7.46
360 350 300 10.0 17.5 27 143.0 112.0 33090 1890.0 15.20 7890 526.0 7.43
400 390 300 11.0 19.0 27 159.0 125.0 45070 2310.0 16.80 8560 571.0 7.34
450 440 300 11.5 21.0 27 178.0 140.0 63720 2900.0 18.90 9470 631.0 7.29
500 490 300 12.0 23.0 27 198.0 155.0 86970 3550.0 21.00 10370 691.0 7.24
550 540 300 12.5 24.0 27 212.0 166.0 111900 4150.0 23.00 10820 721.0 7.15
600 590 300 13.0 25.0 27 226.0 178.0 141200 4790.0 25.00 11270 751.0 7.05
650 640 300 13.5 26.0 27 242.0 190.0 175200 5470.0 26.90 11720 782.0 6.97
700 690 300 14.5 27.0 27 260.0 204.0 215300 6240.0 28.80 12180 812.0 6.84
800 790 300 15.0 28.0 30 286.0 224.0 303400 7680.0 32.60 12640 843.0 6.65
900 890 300 16.0 30.0 30 320.0 252.0 422100 9480.0 36.30 13550 903.0 6.50
1000 990 300 16.5 31.0 30 347.0 272.0 553800 11190.0 40.00 14000 934.0 6.35
h: Altura
b: Ancho del ala
s: Espesor del alma
t: Espesor del ala
r: Angulo
Calidad: ASTM – A – 36.
ST – 37 – 2.
y
s
r
x x
t
b
y
h
F-AVE-100
EM: 07/00
CD: 0
RI: 05-05-07

11

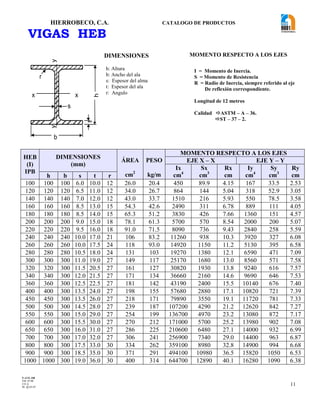

VIGAS HEB
HEB
(I)
IPB
DIMENSIONES
(mm)
ÁREA
cm2
PESO
kg/m
Ix
cm4
Sx
cm3
Rx
cm
Iy
cm4
Sy
cm3
Ry
h b s t r cm
100 100 100 6.0 10.0 12 26.0 20.4 450 89.9 4.15 167 33.5 2.53
120 120 120 6.5 11.0 12 34.0 26.7 864 144 5.04 318 52.9 3.05
140 140 140 7.0 12.0 12 43.0 33.7 1510 216 5.93 550 78.5 3.58
160 160 160 8.5 13.0 15 54.3 42.6 2490 311 6.78 889 111 4.05
180 180 180 8.5 14.0 15 65.3 51.2 3830 426 7.66 1360 151 4.57
200 200 200 9.0 15.0 18 78.1 61.3 5700 570 8.54 2000 200 5.07
220 220 220 9.5 16.0 18 91.0 71.5 8090 736 9.43 2840 258 5.59
240 240 240 10.0 17.0 21 106 83.2 11260 938 10.3 3920 327 6.08
260 260 260 10.0 17.5 24 118 93.0 14920 1150 11.2 5130 395 6.58
280 280 280 10.5 18.0 24 131 103 19270 1380 12.1 6590 471 7.09
300 300 300 11.0 19.0 27 149 117 25170 1680 13.0 8560 571 7.58
320 320 300 11.5 20.5 27 161 127 30820 1930 13.8 9240 616 7.57
340 340 300 12.0 21.5 27 171 134 36660 2160 14.6 9690 646 7.53
360 360 300 12.5 22.5 27 181 142 43190 2400 15.5 10140 676 7.40
400 400 300 13.5 24.0 27 198 155 57680 2880 17.1 10820 721 7.39
450 450 300 13.5 26.0 27 218 171 79890 3550 19.1 11720 781 7.33
500 500 300 14.5 28.0 27 239 187 107200 4290 21.2 12620 842 7.27
550 550 300 15.0 29.0 27 254 199 136700 4970 23.2 13080 872 7.17
600 600 300 15.5 30.0 27 270 212 171000 5700 25.2 13980 902 7.08
650 650 300 16.0 31.0 27 286 225 210600 6480 27.1 14000 932 6.99
700 700 300 17.0 32.0 27 306 241 256900 7340 29.0 14400 963 6.87
800 800 300 17.5 33.0 30 334 262 359100 8980 32.8 14900 994 6.68
900 900 300 18.5 35.0 30 371 291 494100 10980 36.5 15820 1050 6.53
1000 1000 300 19.0 36.0 30 400 314 644700 12890 40.1 16280 1090 6.38
h: Altura
b: Ancho del ala
s: Espesor del alma
t: Espesor del ala
r: Angulo
Calidad ASTM – A – 36.
ST – 37 – 2.
y
s
r
x x
t
b
y
h
F-AVE-100
EM: 07/00
CD: 0
RI: 05-05-07

12
VIGAS UPN
UPN
DIMENSIONES
(mm)
ÁREA
cm2
PESO
kg/m
Ix
cm4
Sx
cm3
Rx
cm
Iy
cm4
Sy
cm3
Ry
h b s t r cm 1 r2
80 80 45 6.0 8.0 8.0 4.0 11.0 8.65 106 26.5 3.10 19.4 6.36 1.33
100 100 50 6.0 8.5 8.5 4.5 13.5 10.6 206 41.2 3.91 29.3 8.49 1.47
120 120 55 7.0 9.0 9.0 4.5 17.0 13.4 364 60.7 4.62 43.2 11.10 1.59
140 140 60 7.0 10.0 10.0 5.0 20.4 16.0 605 86.4 5.45 62.7 14.70 1.75
160 160 65 7.5 10.5 10.5 5.5 24.0 18.8 925 116.0 6.21 85.3 18.30 1.89
180 180 70 8.0 11.0 11.0 5.5 28.0 22.0 1350 150.0 6.95 114.0 22.40 2.02
200 200 75 8.5 11.5 11.5 6.0 32.2 25.3 1910 191.0 7.71 148.0 27.00 2.14
220 220 80 9.0 12.5 12.5 6.5 37.4 29.4 2690 245.0 8.48 197.0 33.60 2.30
240 240 85 9.5 13.0 13.0 6.5 42.3 33.2 3600 300.0 9.22 248.0 39.60 2.42
260 260 90 10.0 14.0 14.0 7.0 48.3 37.9 4820 371.0 9.99 317.0 47.80 2.56
280 280 95 10.0 15.0 15.0 7.5 53.3 41.8 6280 448.0 10.90 399.0 57.20 2.74
300 300 100 10.0 16.0 16.0 8.0 58.8 46.1 8030 535.0 11.70 495.0 67.80 2.90
320 320 100 14.0 17.5 17.5 8.7 75.8 59.5 10870 679.0 12.10 597.0 80.60 2.81
350 350 100 14.0 16.0 16.0 8.0 77.3 60.6 12840 734.0 12.90 570.0 75.00 2.72
380 380 102 13.5 16.0 16.0 8.0 80.4 63.1 15760 829.0 14.00 615.0 78.70 2.77
400 400 110 14.0 18.0 18.0 9.0 91.5 71.8 20350 1020.0 14.90 846.0 102.00 3.04
h: Altura
b: Ancho del ala
s: Espesor del alma
t: Espesor del ala
r: Angulo
R = Radio de Inercia siempre referido al eje
 ST – 37 – 2.
Norma  Covenin 2390-86
h
r 2
r1
X
t
y
s
y
X
b
c
e
Para h 300 inclinación: 8% C=b/2
Para h 300 inclinación: 5% C=(b-s)2
F-AVE-100
EM: 07/00
CD: 0
RI: 05-05-07

13

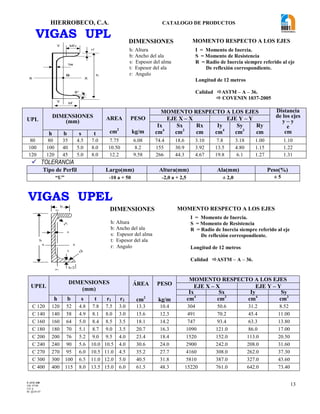

VIGAS UPL
UPL
DIMENSIONES
(mm)
AREA
cm2
PESO
kg/m
MOMENTO RESPECTO A LOS EJES Distancia
de los ejes
y – y
e
cm
Ix
cm4
Sx
cm3
Rx
cm
Iy
cm4
Sy
cm3
Ry
h b s t cm
80 80 35 4.5 7.0 7.75 6.08 74.4 18.6 3.10 7.8 3.18 1.00 1.10
100 100 40 5.0 8.0 10.50 8.2 155 30.9 3.92 13.5 4.80 1.15 1.22
120 120 45 5.0 8.0 12.2 9.58 266 44.3 4.67 19.8 6.1 1.27 1.31
 TOLERANCIA
Tipo de Perfil Largo(mm) Altura(mm) Ala(mm) Peso(%)
“U” -10 a + 50 -2,0 a + 2,5 ± 2,0 ± 5
VIGAS UPEL
UPEL
DIMENSIONES
(mm)
ÁREA
cm2
PESO
kg/m
Ix Sx Iy Sy
h b s t r1 r2 cm4 cm3 cm4 cm3
C 120 120 52 4.8 7.8 7.5 3.0 13.3 10.4 304 50.6 31.2 8.52
C 140 140 58 4.9 8.1 8.0 3.0 15.6 12.3 491 70.2 45.4 11.00
C 160 160 64 5.0 8.4 8.5 3.5 18.1 14.2 747 93.4 63.3 13.80
C 180 180 70 5.1 8.7 9.0 3.5 20.7 16.3 1090 121.0 86.0 17.00
C 200 200 76 5.2 9.0 9.5 4.0 23.4 18.4 1520 152.0 113.0 20.50
C 240 240 90 5.6 10.0 10.5 4.0 30.6 24.0 2900 242.0 208.0 31.60
C 270 270 95 6.0 10.5 11.0 4.5 35.2 27.7 4160 308.0 262.0 37.30
C 300 300 100 6.5 11.0 12.0 5.0 40.5 31.8 5810 387.0 327.0 43.60
C 400 400 115 8.0 13.5 15.0 6.0 61.5 48.3 15220 761.0 642.0 73.40
 COVENIN 1037-2005
r1
r2
b
h
x x
s
y y
t
b/2
h
X X
tw
Y
Y
bf
G
bf/2
tf
8°
h: Altura
b: Ancho del ala
s: Espesor del alma
t: Espesor del ala
r: Angulo
h: Altura
b: Ancho del ala
s: Espesor del alma
t: Espesor del ala
r: Angulo
F-AVE-100
EM: 07/00
CD: 0
RI: 05-05-07

14

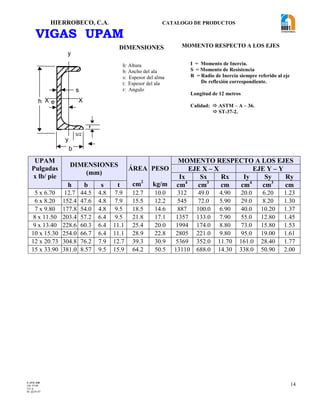

VIGAS UPAM
UPAM
Pulgadas
x lb/ pie
DIMENSIONES
(mm)
ÁREA
cm2
PESO
kg/m
Ix Sx Rx Iy Sy Ry
h b s t cm4 cm3 cm cm4 cm3 cm
5 x 6.70 12.7 44.5 4.8 7.9 12.7 10.0 312 49.0 4.90 20.0 6.20 1.23
6 x 8.20 152.4 47.6 4.8 7.9 15.5 12.2 545 72.0 5.90 29.0 8.20 1.30
7 x 9.80 177.8 54.0 4.8 9.5 18.5 14.6 887 100.0 6.90 40.0 10.20 1.37
8 x 11.50 203.4 57.2 6.4 9.5 21.8 17.1 1357 133.0 7.90 55.0 12.80 1.45
9 x 13.40 228.6 60.3 6.4 11.1 25.4 20.0 1994 174.0 8.80 73.0 15.80 1.53
10 x 15.30 254.0 66.7 6.4 11.1 28.9 22.8 2805 221.0 9.80 95.0 19.00 1.61
12 x 20.73 304.8 76.2 7.9 12.7 39.3 30.9 5369 352.0 11.70 161.0 28.40 1.77
15 x 33.90 381.0 8.57 9.5 15.9 64.2 50.5 13110 688.0 14.30 338.0 50.90 2.00
DIMENSIONES
h X
t
y
s
y
X
b
b/2
e
Calidad:  ASTM – A – 36.
 ST-37-2.
h: Altura
b: Ancho del ala
s: Espesor del alma
t: Espesor del ala
r: Angulo
F-AVE-100
EM: 07/00
CD: 0
RI: 05-05-07

15

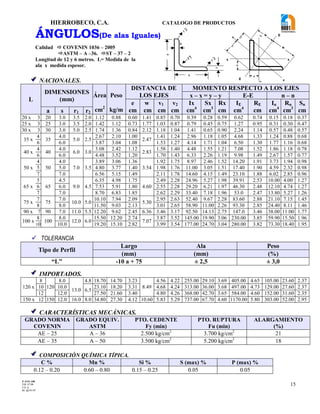

ÁNGULOS(De alas Iguales)
 NACIONALES.
L
DIMENSIONES
(mm)
Área
cm2
Peso
kg/m
DISTANCIA DE
LOS EJES
x – x = y – y E-E n – n
e
cm
w
cm
v1
cm
v2
cm
Ix
cm4
Sx
cm3
Rx
cm
IE
cm4
RE
cm
In
cm4
Rn
cm3
Sn
a s r1 r2 cm
20 x 3 20 3.0 3.5 2.0 1.12 0.88 0.60 1.41 0.85 0.70 0.39 0.28 0.59 0.62 0.74 0.15 0.18 0.37
25 x 3 25 3.0 3.5 2.0 1.42 1.12 0.73 1.77 1.03 0.87 0.79 0.45 0.75 1.27 0.95 0.31 0.30 0.47
30 x 3 30 3.0 5.0 2.5 1.74 1.36 0.84 2.12 1.18 1.04 1.41 0.65 0.90 2.24 1.14 0.57 0.48 0.57
35 x
4
35
4.0
5.0 2.5
2.67 2.10 1.00
2.47
1.41 1.24 2.96 1.18 1.05 4.68 1.33 1.24 0.88 0.68
6 6.0 3.87 3.04 1.08 1.53 1.27 4.14 1.71 1.04 6.50 1.30 1.77 1.16 0.68
40 x
4
40
4.0
6.0 3.0
3.08 2.42 1.12
2.83
1.58 1.40 4.48 1.55 1.21 7.08 1.52 1.86 1.18 0.78
6 6.0 4.48 3.52 1.20 1.70 1.43 6.33 2.26 1.19 9.98 1.49 2.67 1.57 0.77
50 x
4
50
4.0
7.0 3.5
3.89 3.06 1.36
3.54
1.92 1.75 8.97 2.46 1.52 14.20 1.91 3.73 1.94 0.98
5 5.0 4.80 3.77 1.40 1.98 1.76 11.00 3.05 1.51 17.40 1.90 4.59 2.32 0.98
7 7.0 6.56 5.15 1.49 2.11 1.78 14.60 4.15 1.49 23.10 1.88 6.02 2.85 0.96
65 x
5
65
4.5
9.0 4.5
6.35 4.98 1.75
4.60
2.49 2.28 24.96 5.27 1.98 39.91 2.53 10.00 4.00 1.27
6 6.0 7.53 5.91 1.80 2.55 2.28 29.20 6.21 1.97 46.30 2.48 12.10 4.74 1.27
7 7.0 8.70 6.83 1.85 2.62 2.29 33.40 7.18 1.96 53.0 2.47 13.80 5.27 1.26
75 x
7
75
7.0
10.0 5.0
10.10 7.94 2.09
5.30
2.95 2.63 52.40 9.67 2.28 83.60 2.88 21.10 7.15 1.45
8 8.0 11.50 9.03 2.13 3.01 2.65 58.90 11.00 2.26 93.30 2.85 24.40 8.11 1.46
90 x 7 90 7.0 11.0 5.5 12.20 9.62 2.45 6.36 3.46 3.17 92.50 14.13 2.75 147.0 3.46 38.00 11.00 1.77
100 x
8
100
8.0
12.0 6.0
15.50 12.20 2.74
7.07
3.87 3.52 145.00 19.90 3.06 230.00 3.85 59.90 15.50 1.96
10 10.0 19.20 15.10 2.82 3.99 3.54 177.00 24.70 3.04 280.00 3.82 73.30 18.40 1.95
 TOLERANCIA
Tipo de Perfil
Largo Ala Peso
(mm) (mm) (%)
“L” -10 a + 75 ± 2,5 ± 3,0
  IMPORTADOS.
120 x
8
120
8.0
13.0
4.8 18.70 14.70 3.23
8.49
4.56 4.22 255.00 29.10 3.69 405.00 4.65 105.00 23.60 2.37
10 10.0
6.5
23.10 18.20 3.31 4.68 4.24 313.00 36.00 3.68 497.00 4.73 129.00 27.60 2.37
12 12.0 27.50 21.60 3.40 4.80 4.26 368.00 42.70 3.65 584.00 4.60 152.00 31.60 2.35
150 x 12 150 12.0 16.0 8.0 34.80 27.30 4.12 10.60 5.83 5.29 737.00 67.70 4.60 1170.00 5.80 303.00 52.00 2.95
  CARACTERÍSTICAS MECÁNICAS.
GRADO NORMA
COVENIN
GRADO EQUIV.
ASTM
PTO. CEDENTE
Fy (min)
PTO. RUPTURA
Fu (min)
ALARGAMIENTO
(%)
AE – 25 A – 36 2.500 kg/cm2 3.700 kg/cm2 21
AE – 35 A – 50 3.500 kg/cm2 5.200 kg/cm2 18
  COMPOSICIÓN QUÍMICA TÍPICA.
C % Mn % Si % S (max) % P (max) %
0.12 – 0.20 0.60 – 0.80 0.15 – 0.25 0.05 0.05
Calidad  COVENIN 1036 – 2005
ASTM – A –36. ST – 37 – 2
Longitud de 12 y 6 metros. L= Medida de la
ala x medida espesor.
a
r 2
r1
s
r 2
a
s
F-AVE-100
EM: 07/00
CD: 0
RI: 05-05-07
y y
w
x
w
x
n
n
e
E
E
e
v1 v2

16

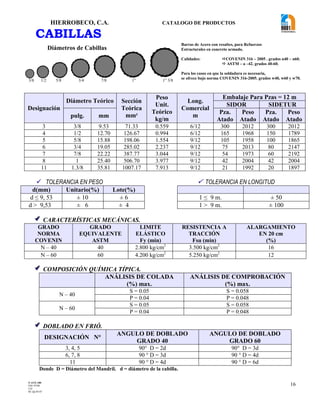

CABILLAS
Designación
Diámetro Teórico Sección
Teórica
mm²
Peso
Unit.
Teórico
kg/m
Long.
Comercial
m
Embalaje Para Pzas = 12 m
SIDOR SIDETUR
pulg. mm
Pza.
Atado
Peso
Atado
Pza.
Atado
Peso
Atado
3 3/8 9.53 71.33 0.559 6/12 300 2012 300 2012
4 1/2 12.70 126.67 0.994 6/12 165 1968 150 1789
5 5/8 15.88 198.06 1.554 9/12 105 1958 100 1865
6 3/4 19.05 285.02 2.237 9/12 75 2013 80 2147
7 7/8 22.22 387.77 3.044 9/12 54 1973 60 2192
8 1 25.40 506.70 3.977 9/12 42 2004 42 2004
11 1.3/8 35.81 1007.17 7.913 9/12 21 1992 20 1897
 TOLERANCIA EN PESO  TOLERANCIA EN LONGITUD
d(mm) Unitario(%) Lote(%)
d ≤ 9, 53 ± 10 ± 6 1 ≤ 9 m. ± 50
d > 9,53 ± 6 ± 4 1 > 9 m. ± 100
 CARACTERÍSTICAS MECÁNICAS.
GRADO
NORMA
COVENIN
GRADO
EQUIVALENTE
ASTM
LIMITE
ELÁSTICO
Fy (min)
RESISTENCIA A
TRACCIÓN
Fsu (min)
ALARGAMIENTO
EN 20 cm
(%)
N – 40 40 2.800 kg/cm2 3.500 kg/cm2 16
N – 60 60 4.200 kg/cm2 5.250 kg/cm2 12
ANÁLISIS DE COLADA
(%) max.
ANÁLISIS DE COMPROBACIÓN
(%) max.
N – 40
S = 0.05 S = 0.058
P = 0.04 P = 0.048
N – 60
S = 0.05 S = 0.058
P = 0.04 P = 0.048
  DOBLADO EN FRIÓ.
DESIGNACIÓN N°
ANGULO DE DOBLADO
GRADO 40
ANGULO DE DOBLADO
GRADO 60
3, 4, 5 90° D = 2d 90° D = 3d
6, 7, 8 90 ° D = 3d 90 ° D = 4d
11 90 ° D = 4d 90 ° D = 6d
Donde D = Diámetro del Mandril. d = diámetro de la cabilla.
Barras de Acero con resaltes, para Refuerzos
Estructurales en concreto armado.
Calidades: COVENIN 316 – 2005 . grados n40 – n60.
 ASTM – a –42. grados 40-60.
Para los casos en que la soldadura es necesaria,
se ofrece bajo norma COVENIN 316-2005. grados w40, w60 y w70.
3/8
Diámetros de Cabillas
1/2 5/8 3/4 7/8 1” 1” 3/8
F-AVE-100
EM: 07/00
CD:
RI: 05-05-07

17
BARRAS
 BARRA DE HERRERÍA REDONDAS LISAS.
DIÁMETRO
(mm)
PESO
kg/m
PESO
(kg Pieza)
PIEZAS
POR ATADO
kg / ATADO
LONGITUD
(m)
10 0.62 3.700 300 1.110
6.00
12 0.89 5.328 150 799
16 1.58 9.468 100 947
20 2.47 14.796 80 1.184
25 3.85 23.118 42 971
  BARRAS DE HERRERÍA CUADRADAS LISAS.
LADO
(mm)
PESO
(kg/m)
PESO
(kg/Pieza)
PIEZAS
POR ATADO
kg/ ATADO
LONGITUD
(m)
9 0.64 3.82 270 1031
6.00
12 1.13 6.780 130 881
16 2.01 12.060 78 941
20 3.14 18.840 50 942
25 4.906 29.436 30 883
GRADO
NORMA
COVENIN
GRADO
EQUIVALENTE
ASTM
PTO. CEDENTE
Fy (min)
PTO. RUPTURA
Fu (min)
ALARGAMIENTO
(%)
DUREZA
BRINELL
AE – 25 A – 36 2.500 kg/cm2 3.700 kg/cm2 25 120
C % Mn % Si % S (max) % P (max) %
0.12 – 0.20 0.60 – 0.80 0.15 – 0.25 0.05 0.05
  BARRAS DE HERRERÍA ACANALADA.
PESO
kg/m
PESO
(kg/ Pieza)
PIEZAS
POR ATADO
kg. / ATADO
LONGITUD
(m)
0.909 5.454 164 894 6.00
Calidad:  COVENIN 2744 – 99 (BARRA REDONDA)
 COVENIN 2745 – 99 (BARRA CUADRADA)
 GRADO AE – 25.
F-AVE-100
EM: 07/00
CD:
RI: 05-05-07

18

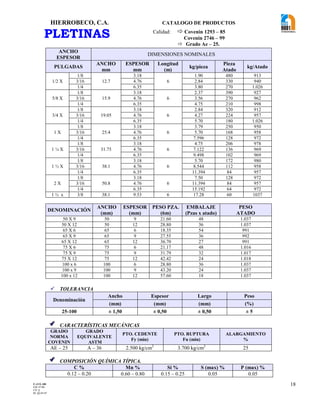

PLETINAS
ANCHO
ESPESOR
DIMENSIONES NOMINALES
PULGADAS
ANCHO
mm
ESPESOR
mm
Longitud
(m)
kg/pieza
Pieza
Atado
kg/Atado
1/2 X
1/8
12.7
3.18
6
1.90 480 913
3/16 4.76 2.84 330 940
1/4 6.35 3.80 270 1.026
5/8 X
1/8
15.9
3.18
6
2.37 390 927
3/16 4.76 3.56 270 962
1/4 6.35 4.75 210 998
3/4 X
1/8
19.05
3.18
6
2.84 320 912
3/16 4.76 4.27 224 957
1/4 6.35 5.70 180 1.026
1 X
1/8
25.4
3.18
6
3.79 250 950
3/16 4.76 5.70 168 958
1/4 6.35 7.596 128 972
1 ¼ X
1/8
31.75
3.18
6
4.75 206 978
3/16 4.76 7.122 136 969
1/4 6.35 9.498 102 969
1 ½ X
1/8
38.1
3.18
6
5.70 172 980
3/16 4.76 8.544 112 958
1/4 6.35 11.394 84 957
2 X
1/8
50.8
3.18
6
7.50 128 972
3/16 4.76 11.394 84 957
1/4 6.35 15.192 64 972
1 ½ x 3/8 38.1 9.53 6 17.28 60 1037
DENOMINACIÓN
ANCHO
(mm)
ESPESOR
(mm)
PESO PZA.
(6m)
EMBALAJE
(Pzas x atado)
PESO
ATADO
50 X 9 50 9 21.60 48 1.037
50 X 12 50 12 28.80 36 1.037
65 X 6 65 6 18.35 54 991
65 X 9 65 9 27.55 36 992
65 X 12 65 12 36.70 27 991
75 X 6 75 6 21.17 48 1.016
75 X 9 75 9 31.79 32 1.017
75 X 12 75 12 42.42 24 1.018
100 x 6 100 6 28.80 36 1.037
100 x 9 100 9 43.20 24 1.037
100 x 12 100 12 57.60 18 1.037
 TOLERANCIA
Denominación
Ancho Espesor Largo Peso
(mm) (mm) (mm) (%)
25-100 ± 1,50 ± 0,50 ± 0,50 ± 5
 CARACTERÍSTICAS MECÁNICAS
GRADO
NORMA
COVENIN
GRADO
EQUIVALENTE
ASTM
PTO. CEDENTE
Fy (min)
PTO. RUPTURA
Fu (min)
ALARGAMIENTO
%
AE – 25 A – 36 2.500 kg/cm2 3.700 kg/cm2 25
C % Mn % Si % S (max) % P (max) %
0.12 – 0.20 0.60 – 0.80 0.15 – 0.25 0.05 0.05
Calidad:  Covenin 1293 – 85
Covenin 2746 – 99
 Grado Ae – 25.
F-AVE-100
EM: 07/00
CD: 0
RI: 05-05-07

19

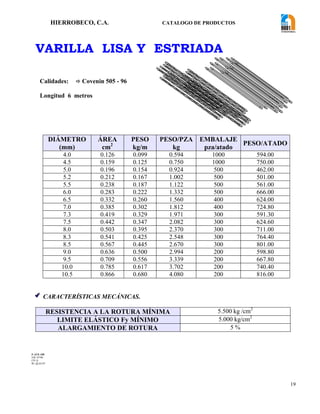

VARILLA LISA Y ESTRIADA
DIÁMETRO
(mm)
ÁREA
cm2
PESO
kg/m
PESO/PZA
kg
EMBALAJE
pza/atado
PESO/ATADO
4.0 0.126 0.099 0.594 1000 594.00
4.5 0.159 0.125 0.750 1000 750.00
5.0 0.196 0.154 0.924 500 462.00
5.2 0.212 0.167 1.002 500 501.00
5.5 0.238 0.187 1.122 500 561.00
6.0 0.283 0.222 1.332 500 666.00
6.5 0.332 0.260 1.560 400 624.00
7.0 0.385 0.302 1.812 400 724.80
7.3 0.419 0.329 1.971 300 591.30
7.5 0.442 0.347 2.082 300 624.60
8.0 0.503 0.395 2.370 300 711.00
8.3 0.541 0.425 2.548 300 764.40
8.5 0.567 0.445 2.670 300 801.00
9.0 0.636 0.500 2.994 200 598.80
9.5 0.709 0.556 3.339 200 667.80
10.0 0.785 0.617 3.702 200 740.40
10.5 0.866 0.680 4.080 200 816.00
 CARACTERÍSTICAS MECÁNICAS.
RESISTENCIA A LA ROTURA MÍNIMA 5.500 kg /cm2
LIMITE ELÁSTICO Fy MÍNIMO 5.000 kg/cm2
ALARGAMIENTO DE ROTURA 5 %
Calidades:  Covenin 505 - 96
Longitud 6 metros
F-AVE-100
EM: 07/00
CD: 0
RI: 05-05-07

20

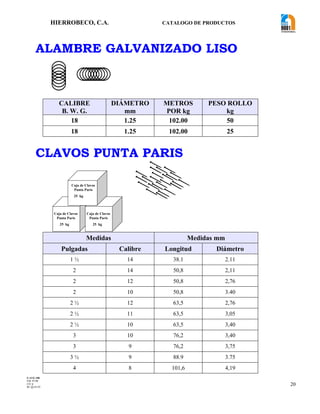

ALAMBRE GALVANIZADO LISO
CALIBRE
B. W. G.
DIÁMETRO
mm
METROS
POR kg
PESO ROLLO
kg
18 1.25 102.00 50
18 1.25 102.00 25
CLAVOS PUNTA PARIS
Medidas Medidas mm
Pulgadas Calibre Longitud Diámetro
1 ½ 14 38.1 2.11
2 14 50,8 2,11
2 12 50,8 2,76
2 10 50,8 3.40
2 ½ 12 63,5 2,76
2 ½ 11 63,5 3,05
2 ½ 10 63,5 3,40
3 10 76,2 3,40
3 9 76,2 3,75
3 ½ 9 88.9 3.75
4 8 101,6 4,19
Caja de Clavos
Punta París
Caja de Clavos
Punta París
Caja de Clavos
Punta París
25 kg 25 kg
25 kg
F-AVE-100
EM: 07/00
CD: 0
RI: 05-05-07

21

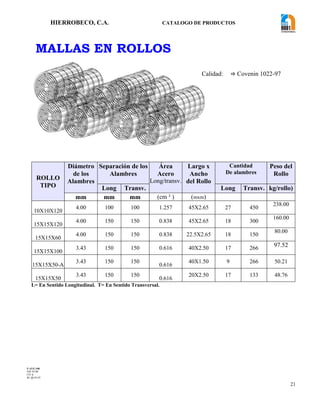

MALLAS EN ROLLOS
ROLLO
TIPO
Diámetro
de los
Alambres
Separación de los
Alambres
Área
Acero
Long/transv.
Largo x
Ancho
del Rollo
Cantidad
De alambres
Peso del
Rollo
Long Transv. Long Transv. kg/rollo)
mm mm mm (cm ² ) (mxm)
10X10X120
4.00 100 100 1.257 45X2.65 27 450
238.00
15X15X120
4.00 150 150 0.838 45X2.65 18 300
160.00
15X15X60
4.00 150 150 0.838 22.5X2.65 18 150
80.00
15X15X100
3.43 150 150 0.616 40X2.50 17 266
97.52
15X15X50-A
3.43 150 150
0.616
40X1.50 9 266 50.21
15X15X50
3.43 150 150
0.616
20X2.50 17 133 48.76
L= En Sentido Longitudinal. T= En Sentido Transversal.
Calidad:  Covenin 1022-97
F-AVE-100
EM: 07/00
CD: 0
RI: 05-05-07

22

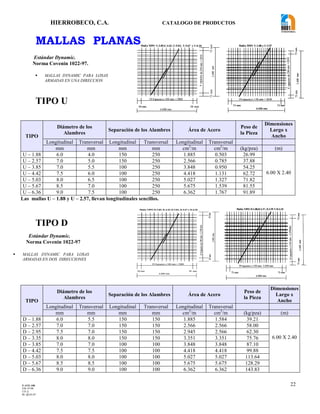

MALLAS PLANAS
Estándar Dynamic.
Norma Covenin 1022-97.
TIPO U
TIPO
Diámetro de los
Alambres
Separación de los Alambres Área de Acero
Peso de
la Pieza
Dimensiones
Largo x
Ancho
Longitudinal Transversal Longitudinal Transversal Longitudinal Transversal
mm mm mm mm cm2/m cm2/m (kg/pza) (m)
U – 1.88 6.0 4.0 150 250 1.885 0.503 26.99
6.00 X 2.40
U – 2.57 7.0 5.0 150 250 2.566 0.785 37.88
U – 3.85 7.0 5.5 100 250 3.848 0.950 54.25
U – 4.42 7.5 6.0 100 250 4.418 1.131 62.72
U – 5.03 8.0 6.5 100 250 5.027 1.327 71.82
U – 5.67 8.5 7.0 100 250 5.675 1.539 81.55
U – 6.36 9.0 7.5 100 250 6.362 1.767 91.89
Las mallas U – 1.88 y U – 2.57, llevan longitudinales sencillos.
TIPO D
Estándar Dynamic.
Norma Covenin 1022-97
TIPO
Diámetro de los
Alambres
Peso de
la Pieza
Dimensiones
Largo x
Ancho
D – 1.88 6.0 5.5 150 150 1.885 1.584 39.21
6.00 X 2.40
D – 2.57 7.0 7.0 150 150 2.566 2.566 58.00
D – 2.95 7.5 7.0 150 150 2.945 2.566 62.30
D – 3.35 8.0 8.0 150 150 3.351 3.351 75.76
D – 3.85 7.0 7.0 100 100 3.848 3.848 87.10
D – 4.42 7.5 7.5 100 100 4.418 4.418 99.88
D – 5.03 8.0 8.0 100 100 5.027 5.027 113.64
D – 5.67 8.5 8.5 100 100 5.675 5.675 128.29
D – 6.36 9.0 9.0 100 100 6.362 6.362 143.83
 MALLAS DYNAMIC PARA LOSAS
ARMADAS EN UNA DIRECCION
 MALLAS DYNAMIC PARA LOSAS
ARMADAS EN DOS DIRECCIONES
59 Espacios x 100 mm = 5900
50 mm
50 mm
23 Espacios de 100 mm = 2.300 mm
50 mm
50 mm
6.000 mm
2.400 mm
Malla TIPO D-3.85, D-4.42, D-5.03, D-5.67 y D-6.36
9 espacios de 250 mm = 2250 -
39 espacios x 150 mm- = 5850
6.000 mm
2.400 mm 75 mm 75 mm
75 mm 75 mm
-
-
Malla TIPO U-1.88 y U-2.57
59 Espacios x 100 mm = 5900
50 mm 50 mm
6.000 mm
2.400 mm
75 mm 75 mm
Malla TIPO U-3.85,U-4.42, U-5.03, U-5.67 y U-6.36
9 espacios de 250 mm = 2250
15 espacios x 150 mm - 2.250mm
39 espacios x 150 mm - 5.850 mm
6.000 mm
2.400 mm 75 mm 75 mm
75 mm 75 mm
Malla TIPO D-1.88,D- 2.57, D-2.95 Y D-3.35
-F-AVE-100
EM: 07/00
CD: 0
RI: 05-05-07

23
MALLAS PLANAS
TIPO P
 MALLAS DYNAMIC PARA PANTALLAS
TIPO
Diámetro de los
Alambres
Peso de
la Pieza
Dimensiones
Largo x
Ancho
P – 1.96 5.0 5.0 100 100 1.96 1.96 19.96
P – 2.57 7.0 7.0 150 150 2.57 2.57 26.10 3.00 X 2.40
P – 3.32 6.5 6.5 100 100 3.32 3.32 33.70
TIPO R
  MALLAS DYNAMIC PARA REPARTICIÓN
TIPO
Diámetro de los
Alambres
Separación de los Alambres
Área de Acero
Peso de la
Pieza
Dimensiones
Largo x
Ancho
R – 0.98 5.0 5.0 200 200 0.98 0.98 22.18
6.00 X 2.40
R – 1.31 5.0 5.0 150 150 1.31 1.31 29.57
MALLAS ESPECIALES: Consultar con nuestro Departamento de Ventas. Suministro bajo pedido.
2.400 mm
75 mm 75 mm
15 espacios x 150 mm - 2.250 mm 700 mm
3.000 mm
50 mm
MALLA TIPO P-1.96 Y P-3.32 MALLA TIPO P-2.57
2.400 mm
75 mm 75mm
6.000 mm 75 mm
MALLA TIPO R-0.98
MALLA TIPO R-1.31
25 espacios x 100 mm - 2.300 mm 650 mm
3.000 mm
50 mm 50 mm
2.400 mm
50 mm 50 mm
6.000 mm
100 mm
2.400 mm
100 mm 100 mm
Covenin 1022-97
Covenin 1022-97
F-AVE-100
EM: 07/00
CD: 0
RI: 05-05-07

24

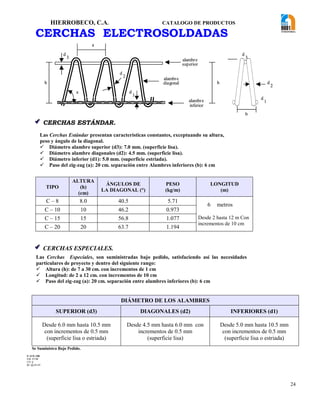

CERCHAS ELECTROSOLDADAS
 CERCHAS ESTÁNDAR.
TIPO
ALTURA
(h)
(cm)
ÁNGULOS DE
LA DIAGONAL (°)
PESO
(kg/m)
LONGITUD
(m)
C – 8 8.0 40.5 5.71
6 metros
Desde 2 hasta 12 m Con
incrementos de 10 cm
C – 10 10 46.2 0.973
C – 15 15 56.8 1.077
C – 20 20 63.7 1.194
  CERCHAS ESPECIALES.
DIÁMETRO DE LOS ALAMBRES
SUPERIOR (d3) DIAGONALES (d2) INFERIORES (d1)
Desde 6.0 mm hasta 10.5 mm
con incrementos de 0.5 mm
(superficie lisa o estriada)
Desde 4.5 mm hasta 6.0 mm con
incrementos de 0.5 mm
(superficie lisa)
Desde 5.0 mm hasta 10.5 mm
con incrementos de 0.5 mm
(superficie lisa o estriada)
Se Suministra Bajo Pedido.
Las Cerchas Estándar presentan características constantes, exceptuando su altura,
peso y ángulo de la diagonal.
 Diámetro alambre superior (d3): 7.0 mm. (superficie lisa).
 Diámetro alambre diagonales (d2): 4.5 mm. (superficie lisa).
 Diámetro inferior (d1): 5.0 mm. (superficie estriada).
 Paso del zig-zag (a): 20 cm. separación entre Alambres inferiores (b): 6 cm
Las Cerchas Especiales, son suministradas bajo pedido, satisfaciendo así las necesidades
particulares de proyecto y dentro del siguiente rango:
 Altura (h): de 7 a 30 cm. con incrementos de 1 cm
 Longitud: de 2 a 12 cm. con incrementos de 10 cm
 Paso del zig-zag (a): 20 cm. separación entre alambres inferiores (b): 6 cm
a
a
h
d
2
d
1
alambre
superior
alambre
diagonal
alambre
inferior
h
d
3
d
2
b
d
1
d
3
F-AVE-100
EM: 07/00
CD: 0
RI: 05-05-07

25

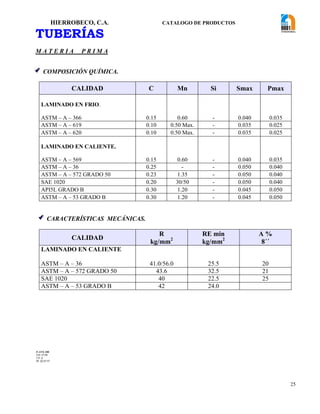

TUBERÍAS
M A T E R I A P R I M A
 COMPOSICIÓN QUÍMICA.
CALIDAD C Mn Si Smax Pmax
LAMINADO EN FRIO.
ASTM – A – 366
0.15
0.60
-
0.040
0.035
ASTM – A – 619 0.10 0.50 Max. - 0.035 0.025
ASTM – A – 620 0.10 0.50 Max. - 0.035 0.025
LAMINADO EN CALIENTE.
ASTM – A – 569
0.15
0.60
-
0.040
0.035
ASTM – A – 36 0.25 - - 0.050 0.040
ASTM – A – 572 GRADO 50 0.23 1.35 - 0.050 0.040
SAE 1020 0.20 30/50 - 0.050 0.040
API5L GRADO B 0.30 1.20 - 0.045 0.050
ASTM – A – 53 GRADO B 0.30 1.20 - 0.045 0.050
CALIDAD
R
kg/mm2
RE min
kg/mm2
A %
8´´
LAMINADO EN CALIENTE
ASTM – A – 36
41.0/56.0
25.5
20
ASTM – A – 572 GRADO 50 43.6 32.5 21
SAE 1020 40 22.5 25
ASTM – A – 53 GRADO B 42 24.0
F-AVE-100
EM: 07/00
CD: 0
RI: 05-05-07

26

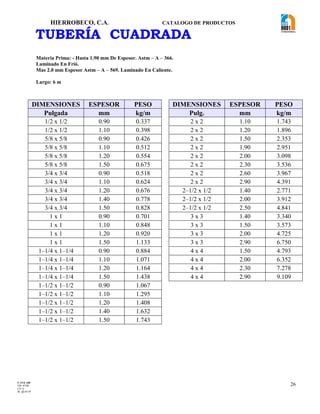

TUBERÍA CUADRADA
DIMENSIONES ESPESOR PESO
Pulgada mm kg/m Pulg. mm kg/m
1/2 x 1/2 0.90 0.337 2 x 2 1.10 1.743
1/2 x 1/2 1.10 0.398 2 x 2 1.20 1.896
5/8 x 5/8 0.90 0.426 2 x 2 1.50 2.353
5/8 x 5/8 1.10 0.512 2 x 2 1.90 2.951
5/8 x 5/8 1.20 0.554 2 x 2 2.00 3.098
5/8 x 5/8 1.50 0.675 2 x 2 2.30 3.536
3/4 x 3/4 0.90 0.518 2 x 2 2.60 3.967
3/4 x 3/4 1.10 0.624 2 x 2 2.90 4.391
3/4 x 3/4 1.20 0.676 2–1/2 x 1/2 1.40 2.771
3/4 x 3/4 1.40 0.778 2–1/2 x 1/2 2.00 3.912
3/4 x 3/4 1.50 0.828 2–1/2 x 1/2 2.50 4.841
1 x 1 0.90 0.701 3 x 3 1.40 3.340
1 x 1 1.10 0.848 3 x 3 1.50 3.573
1 x 1 1.20 0.920 3 x 3 2.00 4.725
1 x 1 1.50 1.133 3 x 3 2.90 6.750
1–1/4 x 1–1/4 0.90 0.884 4 x 4 1.50 4.793
1–1/4 x 1–1/4 1.10 1.071 4 x 4 2.00 6.352
1–1/4 x 1–1/4 1.20 1.164 4 x 4 2.30 7.278
1–1/4 x 1–1/4 1.50 1.438 4 x 4 2.90 9.109
1–1/2 x 1–1/2 0.90 1.067
1–1/2 x 1–1/2 1.10 1.295
1–1/2 x 1–1/2 1.20 1.408
1–1/2 x 1–1/2 1.40 1.632
1–1/2 x 1–1/2 1.50 1.743
Materia Prima: - Hasta 1.90 mm De Espesor. Astm – A – 366.
Laminado En Frió.
Mas 2.0 mm Espesor Astm – A – 569. Laminado En Caliente.
Largo: 6 m
F-AVE-100
EM: 07/00
CD: 0
RI: 05-05-07

27

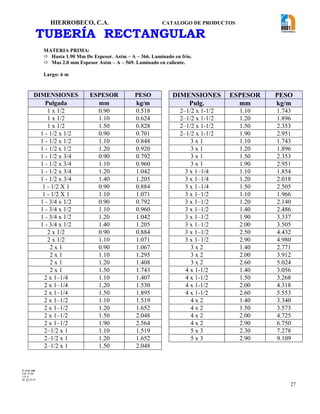

TUBERÍA RECTANGULAR
Pulgada mm kg/m Pulg. mm kg/m
1 x 1/2 0.90 0.518 2–1/2 x 1-1/2 1.10 1.743
1 x 1/2 1.10 0.624 2–1/2 x 1-1/2 1.20 1.896
1 x 1/2 1.50 0.828 2–1/2 x 1-1/2 1.50 2.353
1 - 1/2 x 1/2 0.90 0.701 2–1/2 x 1-1/2 1.90 2.951
1 - 1/2 x 1/2 1.10 0.848 3 x 1 1.10 1.743
1 - 1/2 x 1/2 1.20 0.920 3 x 1 1.20 1.896
1 - 1/2 x 3/4 0.90 0.792 3 x 1 1.50 2.353
1 - 1/2 x 3/4 1.10 0.960 3 x 1 1.90 2.951
1 - 1/2 x 3/4 1.20 1.042 3 x 1–1/4 1.10 1.854
1 - 1/2 x 3/4 1.40 1.205 3 x 1–1/4 1.20 2.018
1 - 1/2 X 1 0.90 0.884 3 x 1–1/4 1.50 2.505
1 - 1/2 X 1 1.10 1.071 3 x 1–1/2 1.10 1.966
1 - 3/4 x 1/2 0.90 0.792 3 x 1–1/2 1.20 2.140
1 - 3/4 x 1/2 1.10 0.960 3 x 1–1/2 1.40 2.486
1 - 3/4 x 1/2 1.20 1.042 3 x 1–1/2 1.90 3.337
1 - 3/4 x 1/2 1.40 1.205 3 x 1–1/2 2.00 3.505
2 x 1/2 0.90 0.884 3 x 1–1/2 2.50 4.432
2 x 1/2 1.10 1.071 3 x 1–1/2 2.90 4.980
2 x 1 0.90 1.067 3 x 2 1.40 2.771
2 x 1 1.10 1.295 3 x 2 2.00 3.912
2 x 1 1.20 1.408 3 x 2 2.60 5.024
2 x 1 1.50 1.743 4 x 1-1/2 1.40 3.056
2 x 1–1/4 1.10 1.407 4 x 1-1/2 1.50 3.268
2 x 1–1/4 1.20 1.530 4 x 1-1/2 2.00 4.318
2 x 1–1/4 1.50 1.895 4 x 1-1/2 2.60 5.553
2 x 1–1/2 1.10 1.519 4 x 2 1.40 3.340
2 x 1–1/2 1.20 1.652 4 x 2 1.50 3.573
2 x 1–1/2 1.50 2.048 4 x 2 2.00 4.725
2 x 1–1/2 1.90 2.564 4 x 2 2.90 6.750
2–1/2 x 1 1.10 1.519 5 x 3 2.30 7.278
2–1/2 x 1 1.20 1.652 5 x 3 2.90 9.109
2–1/2 x 1 1.50 2.048
MATERIA PRIMA:
 Hasta 1.90 Mm De Espesor. Astm – A – 366. Laminado en frío.
 Mas 2.0 mm Espesor Astm – A – 569. Laminado en caliente.
Largo: 6 m
F-AVE-100
EM: 07/00
CD: 0
RI: 05-05-07

28
TUBOS ESTRUCTURALES

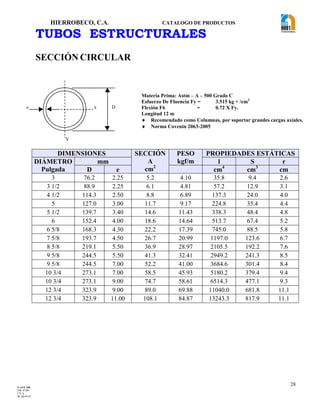

SECCIÓN CIRCULAR
DIMENSIONES SECCIÓN
A
cm2
PESO
kgf/m
PROPIEDADES ESTÁTICAS
DIÁMETRO
Pulgada
mm l S r
D e cm4 cm3 cm
3 76.2 2.25 5.2 4.10 35.8 9.4 2.6
3 1/2 88.9 2.25 6.1 4.81 57.2 12.9 3.1
4 1/2 114.3 2.50 8.8 6.89 137.3 24.0 4.0
5 127.0 3.00 11.7 9.17 224.8 35.4 4.4
5 1/2 139.7 3.40 14.6 11.43 338.3 48.4 4.8
6 152.4 4.00 18.6 14.64 513.7 67.4 5.2
6 5/8 168.3 4.30 22.2 17.39 745.0 88.5 5.8
7 5/8 193.7 4.50 26.7 20.99 1197.0 123.6 6.7
8 5/8 219.1 5.50 36.9 28.97 2105.5 192.2 7.6
9 5/8 244.5 5.50 41.3 32.41 2949.2 241.3 8.5
9 5/8 244.5 7.00 52.2 41.00 3684.6 301.4 8.4
10 3/4 273.1 7.00 58.5 45.93 5180.2 379.4 9.4
10 3/4 273.1 9.00 74.7 58.61 6514.3 477.1 9.3
12 3/4 323.9 9.00 89.0 69.88 11040.0 681.8 11.1
12 3/4 323.9 11.00 108.1 84.87 13243.3 817.9 11.1
Materia Prima: Astm – A – 500 Grado C
Esfuerzo De Fluencia Fy = 3.515 kg + /cm2
Flexión F6 = 0.72 X Fy.
Longitud 12 m
Recomendado como Columnas, por soportar grandes cargas axiales.
e D
Y
x
F-AVE-100
EM: 07/00
CD: 0
RI: 05-05-07

29

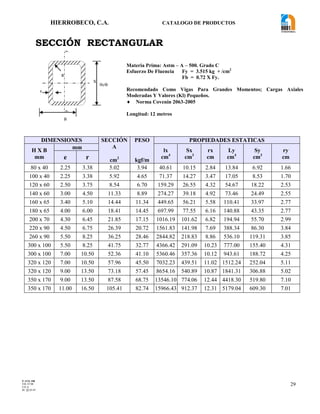

SECCIÓN RECTANGULAR
A
cm2
PESO
kgf/m
PROPIEDADES ESTATICAS
H X B
mm
mm
lx
cm4
Sx
cm3
rx
cm
Ly
cm4
Sy
cm3
ry
e r cm
80 x 40 2.25 3.38 5.02 3.94 40.61 10.15 2.84 13.84 6.92 1.66
100 x 40 2.25 3.38 5.92 4.65 71.37 14.27 3.47 17.05 8.53 1.70
120 x 60 2.50 3.75 8.54 6.70 159.29 26.55 4.32 54.67 18.22 2.53
140 x 60 3.00 4.50 11.33 8.89 274.27 39.18 4.92 73.46 24.49 2.55
160 x 65 3.40 5.10 14.44 11.34 449.65 56.21 5.58 110.41 33.97 2.77
180 x 65 4.00 6.00 18.41 14.45 697.99 77.55 6.16 140.88 43.35 2.77
200 x 70 4.30 6.45 21.85 17.15 1016.19 101.62 6.82 194.94 55.70 2.99
220 x 90 4.50 6.75 26.39 20.72 1561.83 141.98 7.69 388.34 86.30 3.84
260 x 90 5.50 8.25 36.25 28.46 2844.82 218.83 8.86 536.10 119.31 3.85
300 x 100 5.50 8.25 41.75 32.77 4366.42 291.09 10.23 777.00 155.40 4.31
300 x 100 7.00 10.50 52.36 41.10 5360.46 357.36 10.12 943.61 188.72 4.25
320 x 120 7.00 10.50 57.96 45.50 7032.23 439.51 11.02 1512.24 252.04 5.11
320 x 120 9.00 13.50 73.18 57.45 8654.16 540.89 10.87 1841.31 306.88 5.02
350 x 170 9.00 13.50 87.58 68.75 13546.10 774.06 12.44 4418.30 519.80 7.10
350 x 170 11.00 16.50 105.41 82.74 15966.43 912.37 12.31 5179.04 609.30 7.01
Materia Prima: Astm – A – 500. Grado C
Esfuerzo De Fluencia Fy = 3.515 kg + /cm2
Fb = 0.72 X Fy.
Recomendado Como Vigas Para Grandes Momentos; Cargas Axiales
Moderadas Y Valores (Kl) Pequeños.
Longitud: 12 metros
F-AVE-100
EM: 07/00
CD: 0
RI: 05-05-07
H≠B
B
e
y
y
X
R

30
SECCIÓN CUADRADA
A
cm2
PESO
kgf/m
PROPIEDADES ESTÁTICAS
H x B
mm
mm l
cm4
S
cm3
r
e r cm
60 x 60 2.25 3.38 5.02 3.94 27.40 9.13 2.34
70 x 70 2.25 3.38 5.92 4.65 44.60 12.74 2.74
90 x 90 2.50 3.75 8.54 6.70 107.46 23.88 3.55
100 x 100 3.00 4.50 11.32 8.89 175.10 35.02 3.93
110 x 110 3.40 5.10 14.10 11.07 263.04 47.82 4.32
120 x 120 4.00 6.00 18.01 14.14 397.30 66.22 4.70
135 x 135 4.30 6.45 21.85 17.15 612.27 90.71 5.29
155 x 155 4.50 6.75 26.39 20.72 982.43 126.77 6.10
175 x 175 5.50 8.25 36.25 28.46 1709.23 195.34 6.87
200 x 200 5.50 8.25 41.75 32.77 2597.67 259.77 7.89
200 x 200 7.00 10.50 52.36 41.10 3194.10 319.41 7.81
220 x 220 7.00 10.50 57.96 45.50 4314.30 392.21 8.63
220 x 220 9.00 13.50 73.18 57.45 5317.27 483.39 8.52
260 x 260 9.00 13.50 87.58 68.75 9038.52 695.27 10.16
260 x 260 11.00 16.50 105.41 82.74 10656.87 819.76 10.06
Materia Prima: Astm – A – 500 Grado C
Esfuerzo De Fluencia Fy = 3.515. kgf/cm²
Fb = 0.69 x Fy.
Recomendado como Columna, para cargas axiales grandes,
momentos moderados y (KL) grandes.
Norma Covenin: 2063-2005
Longitud 12 Metros.
F-AVE-100
EM: 07/00
CD: 0
RI: 05-05-07
H≠B
B
e
Y
Y
X
R

31

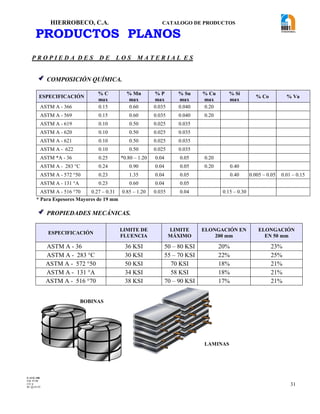

PRODUCTOS PLANOS
P R O P I E D A D E S D E L O S M A T E R I A L E S
 COMPOSICIÓN QUÍMICA.
ESPECIFICACIÓN
% C
max
% Mn
max
% P
max
% Su
max
% Cu
max
% Si
max
% Co % Va
ASTM A - 366 0.15 0.60 0.035 0.040 0.20
ASTM A - 569 0.15 0.60 0.035 0.040 0.20
ASTM A - 619 0.10 0.50 0.025 0.035
ASTM A - 620 0.10 0.50 0.025 0.035
ASTM A - 621 0.10 0.50 0.025 0.035
ASTM A - 622 0.10 0.50 0.025 0.035
ASTM *A - 36 0.25 *0.80 – 1.20 0.04 0.05 0.20
ASTM A - 283 °C 0.24 0.90 0.04 0.05 0.20 0.40
ASTM A - 572 °50 0.23 1.35 0.04 0.05 0.40 0.005 – 0.05 0.01 – 0.15
ASTM A - 131 °A 0.23 0.60 0.04 0.05
ASTM A - 516 °70 0.27 – 0.31 0.85 – 1.20 0.035 0.04 0.15 – 0.30
* Para Espesores Mayores de 19 mm
  PROPIEDADES MECÁNICAS.
ESPECIFICACIÓN
LIMITE DE
FLUENCIA
LIMITE
MÁXIMO
ELONGACIÓN EN
200 mm
ELONGACIÓN
EN 50 mm
ASTM A - 36 36 KSI 50 – 80 KSI 20% 23%
ASTM A - 283 °C 30 KSI 55 – 70 KSI 22% 25%
ASTM A - 572 °50 50 KSI 70 KSI 18% 21%
ASTM A - 131 °A 34 KSI 58 KSI 18% 21%
ASTM A - 516 °70 38 KSI 70 – 90 KSI 17% 21%
BOBINAS
LAMINAS
F-AVE-100
EM: 07/00
CD: 0
RI: 05-05-07

32

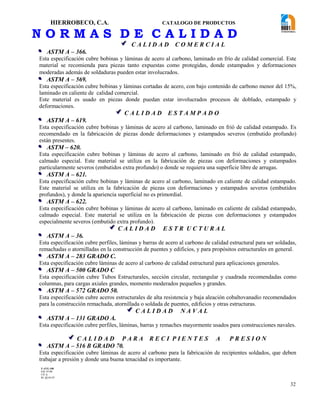

N O R M A S D E C A L I D A D
 C A L I D A D C O M E R C I A L
 ASTM A – 366.
Esta especificación cubre bobinas y láminas de acero al carbono, laminado en frío de calidad comercial. Este
material se recomienda para piezas tanto expuestas como protegidas, donde estampados y deformaciones
moderadas además de soldaduras pueden estar involucrados.
 ASTM A – 569.
Esta especificación cubre bobinas y láminas cortadas de acero, con bajo contenido de carbono menor del 15%,
laminado en caliente de calidad comercial.
Este material es usado en piezas donde puedan estar involucrados procesos de doblado, estampado y
deformaciones.
  C A L I D A D E S T A M P A D O
 ASTM A – 619.
Esta especificación cubre bobinas y láminas de acero al carbono, laminado en frió de calidad estampado. Es
recomendado en la fabricación de piezas donde deformaciones y estampados severos (embutido profundo)
están presentes.
 ASTM – 620.
Esta especificación cubre bobinas y láminas de acero al carbono, laminado en frió de calidad estampado,
calmado especial. Este material se utiliza en la fabricación de piezas con deformaciones y estampados
particularmente severos (embutidos extra profundo) o donde se requiera una superficie libre de arrugas.
 ASTM A – 621.
Esta especificación cubre bobinas y láminas de acero al carbono, laminado en caliente de calidad estampado.
Este material se utiliza en la fabricación de piezas con deformaciones y estampados severos (embutidos
profundos), y donde la apariencia superficial no es primordial.
 ASTM A – 622.
Esta especificación cubre bobinas y láminas de acero al carbono, laminado en caliente de calidad estampado,
calmado especial. Este material se utiliza en la fabricación de piezas con deformaciones y estampados
especialmente severos (embutido extra profundo).
  C A L I D A D E S T R U C T U R A L
 ASTM A – 36.
Esta especificación cubre perfiles, láminas y barras de acero al carbono de calidad estructural para ser soldadas,
remachadas o atornilladas en la construcción de puentes y edificios, y para propósitos estructurales en general.
 ASTM A – 283 GRADO C.
Esta especificación cubre láminas de acero al carbono de calidad estructural para aplicaciones generales.
 ASTM A – 500 GRADO C
Esta especificación cubre Tubos Estructurales, sección circular, rectangular y cuadrada recomendadas como
columnas, para cargas axiales grandes, momento moderados pequeños y grandes.
 ASTM A – 572 GRADO 50.
Esta especificación cubre aceros estructurales de alta resistencia y baja aleación cobaltovanadio recomendados
para la construcción remachada, atornillada o soldada de puentes, edificios y otras estructuras.
  C A L I D A D N A V A L
 ASTM A – 131 GRADO A.
Esta especificación cubre perfiles, láminas, barras y remaches mayormente usados para construcciones navales.
  C A L I D A D P A R A R E C I P I E N T E S A P R E S I O N
 ASTM A – 516 B GRADO 70.
Esta especificación cubre láminas de acero al carbono para la fabricación de recipientes soldados, que deben
trabajar a presión y donde una buena tenacidad es importante.
F-AVE-100
EM: 07/00
CD: 0
RI: 05-05-07

33
BOBINAS Y LAMINAS DE HIERRO NEGRO
LAMINADO EN CALIENTE NORMA ASTM A-568
Calidades:
 ASTM–A-569. (Comercial).
 ASTM–A–36 / ASTM–A–283. Grado. C / ASTM-A-572.Grado 50 (Estructurales).
 ASTM-A-131-. Grado A. (Naval).
 ASTM-A-516 B. Grado 70. (Recipientes A Presión).
Suministro en: Laminas estándar Pe so teórico kg
ESPESOR(mm)
ANCHO X LARGO
(mm)
2.00 2.50 3.00 4.10 5.00 6.00 8.00 10.00 12.00
1.010 x 2.000 32.320 40.400 48.480 66.256 80.800 96.960 129.280 161.600 193.920
1.210 x 2.400 46.464 58.080 69.696 95.251 116.160 139.392 185.856 232.320 278.784
1.210 x 3.000 -------- 72.600 87.120 119.064 145.200 174.240 232.320 290.400 348.480
1.210 x 6.000 -------- -------- 174.240 238.128 290.400 348.480 464.640 580.800 696.960
Suministro en: Bobinas Estándar, Bordes de Laminación.
ANCHO (mm)
PESO APROX.
BOBINA kg
1.010 13.000
1.210 20.000
BOBINAS Y LAMINAS ESTRIADAS
CALIDAD:
 ASTM-A-569.
 SOLDABLE SIDOR O-45.
 ASTM-A-36.
Suministro en: Láminas Estándar. Peso Teórico kg
ESPESOR (mm)
ANCHO X LARGO (mm)
2.50 3.00 4.10 5.00 6.00
1.010 x 2.400 -------- 63.994 -------- -------- --------
1.210 x 2.400 63.162 75.794 103.586 126.324 149.846
1.210 x 6.000 -------- 189.486 258.964 315.810 374.616
Nota: Estos pesos son aproximados y variables, ya que las Bobinas Estriadas no mantienen un espesor
constante.
ANCHO (mm)
PESO APROX.
BOBINA kg
1.010 13.000
1.210 16.000

34
PLANCHA O CHAPAS GRUESAS
CALIDADES:
 ASTM-A-36./ ASTM-A-283. GRADO C./ASTM-A-572.
 GRADO 50 (ESTRUCTURAL).
 ASTM-A-131. GRADO A. (NAVAL)
 ASTM-A-516.B GRADO 70 (RECIPIENTES A PRESION).
D I M E N S I O N E S D I S P O N I B L E S D E S T O C K
Calidad ASTM-A-36. Peso Teórico por Lamina kg
ESPESOR (mm)
ANCHO X LARGO
5 6 8 10 13 16 19 22 25 31 38 50
2.400 x 6.000 576.0 691.2 921.6 1152.0 1497.6 1843.2 2188.8 2534.4 2880.0 3571.2 4377.6 5760.0
2.400 x 12.000 1152.0 1382.4 1843.2 2304.0 2995.2 3686.4 4377.6 5068.8 5760.0 --------- --------- ---------
Calidad ASTM-A-131. Naval. Peso Teórico por Lámina kg
ESPESOR (mm)
ANCHO X LARGO
6 8 10 13 16 19 22 25
2.400 x 6.000 691.2 921.6 1152.0 1497.6 1843.2 2188.8 2534.4 2880.0
2.400 x 12.000 1382.4 1843.2 2304.0 2995.2 3686.4 4377.6 5068.8 5760.0
F-AVE-100
EM: 07/00
CD: 0
RI: 05-05-07

35

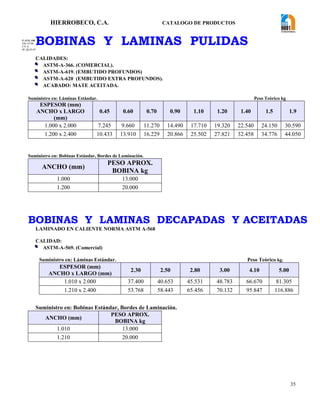

BOBINAS Y LAMINAS PULIDAS
CALIDADES:
 ASTM-A-366. (COMERCIAL).
 ASTM-A-619. (EMBUTIDO PROFUNDOS)
 ASTM-A-620 (EMBUTIDO EXTRA PROFUNDOS).
 ACABADO: MATE ACEITADA.
Suministro en: Láminas Estándar. Peso Teórico kg
ESPESOR (mm)
ANCHO x LARGO
(mm)
0.45 0.60 0.70 0.90 1.10 1.20 1.40 1.5 1.9
1.000 x 2.000 7.245 9.660 11.270 14.490 17.710 19.320 22.540 24.150 30.590
1.200 x 2.400 10.433 13.910 16.229 20.866 25.502 27.821 32.458 34.776 44.050
ANCHO (mm)
PESO APROX.
BOBINA kg
1.000 13.000
1.200 20.000
BOBINAS Y LAMINAS DECAPADAS Y ACEITADAS
CALIDAD:
 ASTM-A-569. (Comercial)
Suministro en: Láminas Estándar. Peso Teórico kg.
ESPESOR (mm)
ANCHO x LARGO (mm)
2.30 2.50 2.80 3.00 4.10 5.00
1.010 x 2.000 37.400 40.653 45.531 48.783 66.670 81.305
1.210 x 2.400 53.768 58.443 65.456 70.132 95.847 116.886
ANCHO (mm)
PESO APROX.
BOBINA kg
1.010 13.000
1.210 20.000
F-AVE-100
EM: 07/00
CD: 0
RI: 05-05-07

36
BOBINAS Y LAMINAS ACERO GALVANIZADO
CALIDAD: ASTM-A525/A527 Y JISG3302
COVENIN 1721-81, 1308-79 y 941-82
 BOBINA Y LAMINA INDUSTRIAL LISA
 PESO BOBINA: 2.5 A 9.5 T.M.
 ESPESOR BOBINA Y LAMINA: CALIBRE 35 A 14 (0.20 A 1.90 mm)
 ANCHO BOBINA: 900 A 1200 mm
OTRAS MEDIDAS: A CONVENIR.
 ANCHO X LARGO LAMINA: ESTÁNDAR 1000 X 1200 mm
1000 X 2440 mm
OTRAS MEDIDAS: A CONVENIR
  CABALLETE
 LARGO: 900 mm
 ANCHO LATERAL: 420 mm
 CALIBRE N° 29: (0.35 mm)
  LAMINA PERFILADA
- ANCHO UTIL: 810 mm
- ANCHO DEL PERFIL: 200 mm
- ANCHO TOTAL: 890 mm
- ANCHO SUPERIOR: 26 mm
- ANCHO INFERIOR: 130 mm
- PROFUNDIDAD DEL PERFIL: 25 mm
ESPESORES Largos
Peso Por
Lamina (kg)
Área Útil Por
Lamina m2
Lamina Por
Bultos
Peso
Aprox. Del
Bulto (kg)
Cal. mm Pulg. m pies
30 0.31 0.0122
1.83 6’ 4.902 1.310 250 1.225
2.44 8’ 6.536 1.786 250 1.634
3.05 10’ 8.169 2.262 250 2.042
3.66 12’ 9.803 2.738 250 2.451
29 0.35 0.0138
1.83 6’ 5.491 1.310 250 1.373
2.44 8’ 7.321 1.786 250 1.830
3.05 10’ 9.152 2.262 250 2.288
3.66 12’ 10.982 2.738 250 2.745
26 0.45 0.0177
1.83 6’ 6.964 1.310 150 1.045
2.44 8’ 9.285 1.786 150 1.393
3.05 10’ 11.607 2.262 150 1.741
3.66 12’ 13.928 2.738 150 2.089
24 0.60 0.0236
1.83 6’ 9.174 1.310 150 1.376
2.44 8’ 12.232 1.786 150 1.835
3.05 10’ 15.290 2.262 150 2.293
3.66 12’ 18.347 2.738 150 2.752
Nota: Las Láminas por bultos pueden variar a solicitud del cliente. Se suministran otros calibres y largos.
Espesor máximo: calibre 18 (1.2 mm) Largo máximo: 6.100 mm
F-AVE-100
EM: 07/00
CD: 0
RI: 05-05-07
F-AVE-100
EM: 07/00
CD: 0
RI: 05-05-07

37
ENCOFRADOS COLABORANTES
SIGALDECK
CALIDAD ASTM A – 611 GRADO C.
Lamina de acero estructural galvanizada
VOLUMEN Y PESO DE CONCRETO SOBRE EL ENCOFRADO COLABORANTE
SIGALDECK
DESIGNACIÓN Altura t, cm Volumen, m³/m³ Peso, kgf/m²
SIGALDECK 10
9 0.0647 155
10 0.0747 179
11 0.0847 203
12 0.0947 227
13 0.1047 251
14 0.1147 275
15 0.1247 299
SIGALDECK 12
9 0.0638 153
10 0.0738 177
11 0.0838 201
12 0.0938 225
13 0.1038 249
14 0.1138 273
15 0.1238 297
Nota: Conforme a la tabla 4.1 de la norma COVENIN – MINDUR 2002-88 “CRITERIOS Y ACCIONES MÍNIMAS PARA
EL PROYECTO DE EDIFICACIONES.”
 PROPIEDADES
Para ser usado como encofrado
colaborante en la cual se conjugan
las propiedades del concreto y del
acero.
Evitan el deslizamiento y
separación del concreto a la vez que
permiten usar el área de acero de la
lamina como refuerzo positivo de la
losa de concreto.
Ahorra el uso de cabillas para una
losa mixta más eficiente en obras
civiles tales como: platabandas,
pisos, mezzaninas, puentes, etc.
t
t
64 86 mm
hr
Ancho útil = 0.734 m
Ancho total = 0.740 m
64 86 mm
37 mm
37 mm
SIGALDECK 10
SIGALDECK 12
Ancho útil = 0.900 m
Ancho total = 0.906 m
hr

38

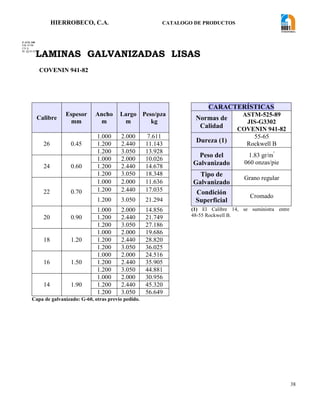

LAMINAS GALVANIZADAS LISAS
COVENIN 941-82
Calibre
Espesor
mm
Ancho
m
Largo
m
Peso/pza
kg
CARACTERÍSTICAS
Normas de
Calidad
ASTM-525-89
JIS-G3302
COVENIN 941-82
26 0.45
1.000 2.000 7.611
Dureza (1)
55-65
1.200 2.440 11.143 Rockwell B
1.200 3.050 13.928
Peso del
Galvanizado
1.83 gr/m²
060 onzas/pie
24 0.60
1.000 2.000 10.026
1.200 2.440 14.678
1.200 3.050 18.348 Tipo de
Galvanizado
Grano regular
22 0.70
1.000 2.000 11.636
1.200 2.440 17.035 Condición
Superficial
Cromado
1.200 3.050 21.294
20 0.90
1.000 2.000 14.856 (1) El Calibre 14, se suministra entre
1.200 2.440 21.749 48-55 Rockwell B.
1.200 3.050 27.186
18 1.20
1.000 2.000 19.686
1.200 2.440 28.820
1.200 3.050 36.025
16 1.50
1.000 2.000 24.516
1.200 2.440 35.905
1.200 3.050 44.881
14 1.90
1.000 2.000 30.956
1.200 2.440 45.320
1.200 3.050 56.649
Capa de galvanizado: G-60, otras previo pedido.
F-AVE-100
EM: 07/00
CD: 0
RI: 05-05-07

39

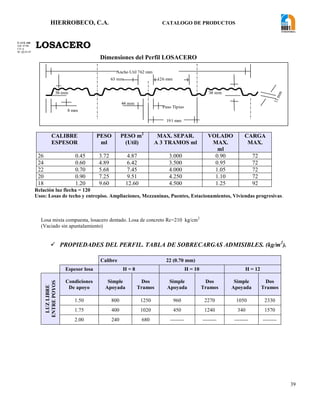

LOSACERO
CALIBRE
ESPESOR
PESO
ml
PESO m2
(Util)
MAX. SEPAR.
A 3 TRAMOS ml
VOLADO
MAX.
ml
CARGA
MAX.
26 0.45 3.72 4.87 3.000 0.90 72
24 0.60 4.89 6.42 3.500 0.95 72
22 0.70 5.68 7.45 4.000 1.05 72
20 0.90 7.25 9.51 4.250 1.10 72
18 1.20 9.60 12.60 4.500 1.25 92
Relación luz flecha = 120
Usos: Losas de techo y entrepiso. Ampliaciones, Mezzaninas, Puentes, Estacionamientos, Viviendas progresivas.
Losa mixta compuesta, losacero dentado. Losa de concreto Rc=210 kg/cm2
(Vaciado sin apuntalamiento)
 PROPIEDADES DEL PERFIL. TABLA DE SOBRECARGAS ADMISIBLES. (kg/m2).
Calibre 22 (0.70 mm)
Espesor losa H = 8 H = 10 H = 12
LUZ LIBRE
ENTRE POYOS
Condiciones
De apoyo
Simple
Apoyada
Dos
Tramos
Simple
Apoyada
Dos
Tramos
Simple
Apoyada
Dos
Tramos
1.50 800 1250 960 2270 1050 2330
1.75 400 1020 450 1240 340 1570
2.00 240 680 -------- -------- -------- --------
Ancho Util 762 mm
Paso Típico
191 mm
44 mm
63 mm 126 mm
38 mm 38 mm
11 mm
8 mm
Dimensiones del Perfil LOSACERO
F-AVE-100
EM: 07/00
CD: 0
RI: 05-05-07

40

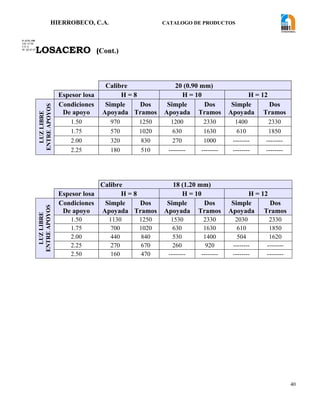

LOSACERO (Cont.)
LUZ LIBRE
ENTRE APOYOS
Condiciones
De apoyo
Simple
Apoyada
Dos
Tramos
Simple
Apoyada
Dos
Tramos
Simple
Apoyada
Dos
Tramos
1.50 970 1250 1200 2330 1400 2330
1.75 570 1020 630 1630 610 1850
2.00 320 830 270 1000 -------- --------
2.25 180 510 -------- -------- -------- --------
LUZ LIBRE
ENTRE APOYOS
Condiciones
De apoyo
Simple
Apoyada
Dos
Tramos
Simple
Apoyada
Dos
Tramos
Simple
Apoyada
Dos
Tramos
1.50 1130 1250 1530 2330 2030 2330
1.75 700 1020 630 1630 610 1850
2.00 440 840 530 1400 504 1620
2.25 270 670 260 920 -------- --------
2.50 160 470 -------- -------- -------- --------
F-AVE-100
EM: 07/00
CD: 0
RI: 05-05-07

41

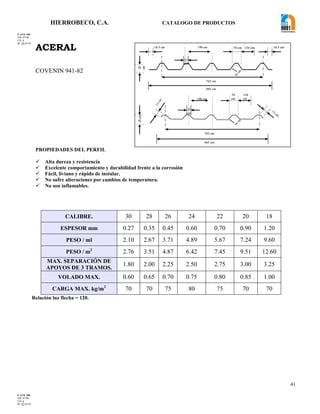

ACERAL
COVENIN 941-82
PROPIEDADES DEL PERFIL
 Alta dureza y resistencia
 Excelente comportamiento y durabilidad frente a la corrosión
 Fácil, liviano y rápido de instalar.
 No sufre alteraciones por cambios de temperatura.
 No son inflamables.
CALIBRE. 30 28 26 24 22 20 18
ESPESOR mm 0.27 0.35 0.45 0.60 0.70 0.90 1.20
PESO / ml 2.10 2.67 3.71 4.89 5.67 7.24 9.60
PESO / m2 2.76 3.51 4.87 6.42 7.45 9.51 12.60
MAX. SEPARACIÓN DE
APOYOS DE 3 TRAMOS.
1.80 2.00 2.25 2.50 2.75 3.00 3.25
VOLADO MAX. 0.60 0.65 0.70 0.75 0.80 0.85 1.00
CARGA MAX. kg/m2 70 70 75 80 75 70 70
Relación luz flecha = 120.
25
cm
762 cm
865 cm
36 cm
16.5 cm 190 cm 70 cm 120 cm 16.5 cm
28
cm
762 cm
865 cm
190 cm
120
cm
70
cm
13 cm
28 cm
13 cm
25
cm
36 cm
F-AVE-100
EM: 07/00
CD: 0
RI: 05-05-07
F-AVE-100
EM: 07/00
CD: 0
RI: 05-05-07

42

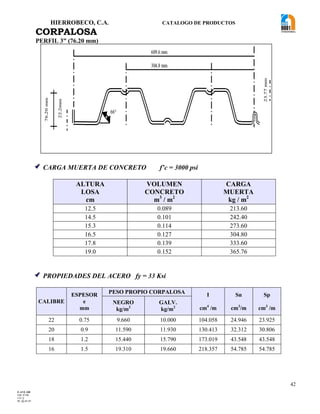

CORPALOSA
PERFIL 3” (76.20 mm)
 CARGA MUERTA DE CONCRETO f’c = 3000 psi
ALTURA
LOSA
cm
VOLUMEN
CONCRETO
m3 / m2
CARGA
MUERTA
kg / m2
12.5 0.089 213.60
14.5 0.101 242.40
15.3 0.114 273.60
16.5 0.127 304.80
17.8 0.139 333.60
19.0 0.152 365.76
  PROPIEDADES DEL ACERO fy = 33 Ksi
CALIBRE
ESPESOR
e
mm
PESO PROPIO CORPALOSA
I
cm4 /m
Sn
cm3/m
Sp
cm3 /m
NEGRO
kg/m2
GALV.
kg/m2
22 0.75 9.660 10.000 104.058 24.946 23.925
20 0.9 11.590 11.930 130.413 32.312 30.806
18 1.2 15.440 15.790 173.019 43.548 43.548
16 1.5 19.310 19.660 218.357 54.785 54.785
609.6 mm
304.8 mm
23.77 mm
22.2mm
76.20 mm
66°
F-AVE-100
EM: 07/00
CD: 0
RI: 05-05-07

43

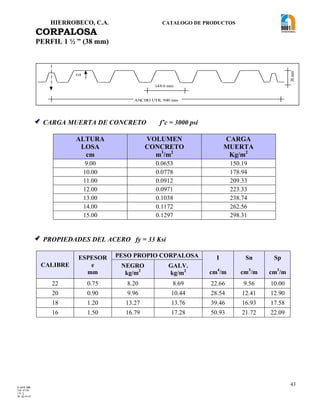

CORPALOSA
PERFIL 1 ½ ” (38 mm)
 CARGA MUERTA DE CONCRETO f’c = 3000 psi
ALTURA
LOSA
cm
VOLUMEN
CONCRETO
m3/m2
CARGA
MUERTA
Kg/m2
9.00 0.0653 150.19
10.00 0.0778 178.94
11.00 0.0912 209.33
12.00 0.0971 223.33
13.00 0.1038 238.74
14.00 0.1172 262.56
15.00 0.1297 298.31
  PROPIEDADES DEL ACERO fy = 33 Ksi
CALIBRE
ESPESOR
e
mm
PESO PROPIO CORPALOSA I
cm4/m
Sn
cm3/m
Sp
cm3/m
NEGRO
kg/m2
GALV.
kg/m2
22 0.75 8.20 8.69 22.66 9.56 10.00
20 0.90 9.96 10.44 28.54 12.41 12.90
18 1.20 13.27 13.76 39.46 16.93 17.58
16 1.50 16.79 17.28 50.93 21.72 22.09
(e)
148.6 mm
ANCHO UTIL 900 mm
38 mm
F-AVE-100
EM: 07/00
CD: 0
RI: 05-05-07

44

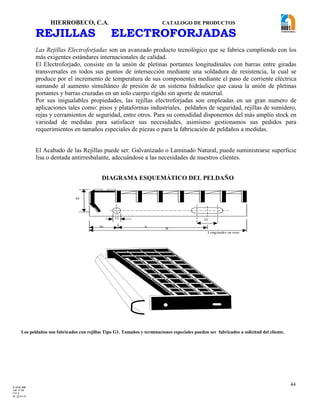

REJILLAS ELECTROFORJADAS
Las Rejillas Electroforjadas son un avanzado producto tecnológico que se fabrica cumpliendo con los
más exigentes estándares internacionales de calidad.
El Electroforjado, consiste en la unión de pletinas portantes longitudinales con barras entre giradas
transversales en todos sus puntos de intersección mediante una soldadura de resistencia, la cual se
produce por el incremento de temperatura de sus componentes mediante el paso de corriente eléctrica
sumando al aumento simultáneo de presión de un sistema hidráulico que causa la unión de pletinas
portantes y barras cruzadas en un solo cuerpo rígido sin aporte de material.
Por sus inigualables propiedades, las rejillas electroforjadas son empleadas en un gran numero de
aplicaciones tales como: pisos y plataformas industriales, peldaños de seguridad, rejillas de sumidero,
rejas y cerramientos de seguridad, entre otros. Para su comodidad disponemos del más amplio stock en
variedad de medidas para satisfacer sus necesidades, asimismo gestionamos sus pedidos para
requerimientos en tamaños especiales de piezas o para la fabricación de peldaños a medidas.
El Acabado de las Rejillas puede ser: Galvanizado o Laminado Natural, puede suministrarse superficie
lisa o dentada antirresbalante, adecuándose a las necesidades de nuestros clientes.
12
32
30 A
B
45
Longitudes en mm
Los peldaños son fabricados con rejillas Tipo G1. Tamaños y terminaciones especiales pueden ser fabricados a solicitud del cliente.
DIAGRAMA ESQUEMÁTICO DEL PELDAÑO
F-AVE-100
EM: 07/00
CD: 0
RI: 05-05-07

45

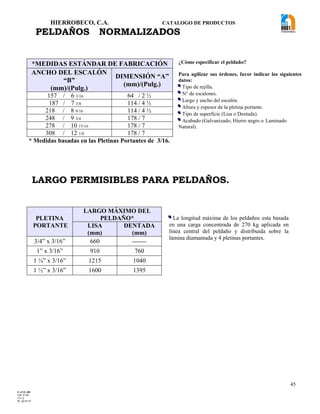

PELDAÑOS NORMALIZADOS
*MEDIDAS ESTÁNDAR DE FABRICACIÓN ¿Cómo especificar el peldaño?
Para agilizar sus órdenes, favor indicar los siguientes
datos:
 Tipo de rejilla.
 N° de escalones.
 Largo y ancho del escalón.
 Altura y espesor de la pletina portante.
 Tipo de superficie (Lisa o Dentada).
 Acabado (Galvanizado, Hierro negro o Laminado
Natural).
ANCHO DEL ESCALÓN
“B”
(mm)/(Pulg.)
DIMENSIÓN “A”
(mm)/(Pulg.)
157 / 6 3/16 64 / 2 ½
187 / 7 3/8 114 / 4 ½
218 / 8 9/16 114 / 4 ½
248 / 9 3/4 178 / 7
278 / 10 15/16 178 / 7
308 / 12 1/8 178 / 7
* Medidas basadas en las Pletinas Portantes de 3/16.
LARGO PERMISIBLES PARA PELDAÑOS.
PLETINA
PORTANTE
LARGO MÁXIMO DEL
PELDAÑO*
 La longitud máxima de los peldaños esta basada
en una carga concentrada de 270 kg aplicada en
línea central del peldaño y distribuida sobre la
lámina diamantada y 4 pletinas portantes.
LISA
(mm)
DENTADA
(mm)
3/4” x 3/16” 660 -------
1” x 3/16” 910 760
1 ¼” x 3/16” 1215 1040
1 ½” x 3/16” 1600 1395
F-AVE-100
EM: 07/00
CD: 0
RI: 05-05-07

46
TIPO DE REJILLAS
TABLA DE PESO DE LAS REJILLAS
CLASIFICACIÓN DE LAS REJILLAS
(SEGÚN SU PLETINA DE CARGA)
PESO (kg/m2)
TIPO DE REJILLA
PLETINA (pulg.)
ALTO X ESPESOR
PLETINA (mm)
ALTO X ESPESOR
G1 G2
3/4 x 1/8 19.1 x 3.2 19.86 24.66
3/4 x 3/16 19.1 x 4.8 28.79 32.77
1 x 1/8 25.4 x 3.2 25.23 30.28
1 x 3/16 25.4 x 4.8 36.95 41.08
1 ¼ x 1/8 31.8 x 3.2 30.66 35.91
1 ¼ x 3/16 31.8 x 4.8 45.00 49.39
1 ½ x 1/8 38.1 x 3.2 36.07 41.54
1 ½ x 3/16 38.1 x 4.8 53.06 57.70
2 x 3/16 50.8 x 4.8 62.21 74.32
2 ¼ x 3/16 57.2 x 4.8 77.29 82.64
2 ½ x 3/16 63.5 x 4.8 85.36 90.95
4" (101,6 mm)
TIPO G1
TIPO G2
1" (50,8 mm)
1 3/16"
(30,2 mm)
F-AVE-100
EM: 07/00
CD: 0
RI: 05-05-07

47

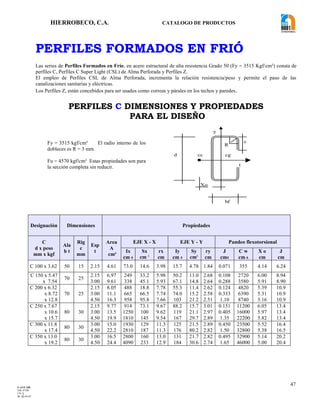

PERFILES FORMADOS EN FRIÓ
Las series de Perfiles Formados en Frío, en acero estructural de alta resistencia Grado 50 (Fy = 3515 Kgf/cm²) consta de
perfiles C, Perfiles C Super Light (CSL) de Alma Perforada y Perfiles Z.
El empleo de Perfiles CSL de Alma Perforada, incrementa la relación resistencia/peso y permite el paso de las
canalizaciones sanitarias y eléctricas.
Los Perfiles Z, están concebidos para ser usados como correas y párales en los techos y paredes.
PERFILES C DIMENSIONES Y PROPIEDADES
PARA EL DISEÑO
Designación Dimensiones Propiedades
C
d x peso
mm x kgf
Ala
b t
Rig
c
mm
Esp
t
Area
A
cm²
EJE X - X EJE Y - Y Pandeo flexotorsional
Ix
cm 4
Sx
cm ³
rx
cm
Iy
cm 4
Sy
cm³
ry
cm
J
cm4
C w
cm 6
X o
cm
J
cm
C 100 x 3.62 50 15 2.15 4.61 73.0 14.6 3.98 15.7 4.78 1.84 0.071 355 4.14 6.24
C 150 x 5.47
x 7.54
70 25
2.15
3.00
6.97
9.61
249
338
33.2
45.1
5.98
5.93
50.2
67.1
11.0
14.8
2.68
2.64
0.108
0.288
2720
3580
6.00
5.91
8.94
8.90
C 200 x 6.32
x 8.72
x 12.8
70 25
2.15
3.00
4.50
8.05
11.1
16.3
488
665
958
18.8
66.5
95.8
7.78
7.74
7.66
55.3
74.0
103
11.4
15.2
21.2
2.62
2.58
2.51
0.124
0.333
1.10
4820
6390
8740
5.39
5.31
5.16
10.9
10.9
10.9
C 250 x 7.67
x 10.6
x 15.7
80 30
2.15
3.00
4.50
9.77
13.5
19.9
914
1250
1810
73.1
100
145
9.67
9.62
9.54
88.2
119
167
15.7
21.1
29.7
3.01
2.97
2.89
0.151
0.405
1.35
11200
16000
22200
6.05
5.97
5.82
13.4
13.4
13.4
C 300 x 11.8
x 17.4
80 30
3.00
4.50
15.0
22.2
1930
2810
129
187
11.3
11.3
125
176
21.5
80.2
2.89
2.82
0.450
1.50
23500
32800
5.52
5.38
16.4
16.5
C 350 x 13.0
x 19.2
80 30
3.00
4.50
16.5
24.4
2800
4090
160
233
13.0
12.9
131
184
21.7
30.6
2.82
2.74
0.495
1.65
32900
46000
5.14
5.00
20.2
20.4
Fy = 3515 kgf/cm² El radio interno de los
dobleces es R = 3 mm.
Fu = 4570 kgf/cm² Estas propiedades son para
la sección completa sin reducir.
Xo
y
c
d cc cg
bf
t
R
F-AVE-100
EM: 07/00
CD: 0
RI: 05-05-07

48

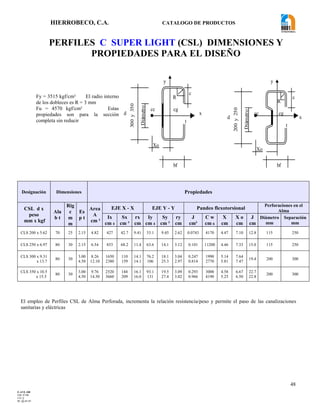

PERFILES C SUPER LIGHT (CSL) DIMENSIONES Y
PROPIEDADES PARA EL DISEÑO
CSL d x
peso
mm x kgf
Ala
b t
Rig
c
m
m
Es
p t
Area
A
cm ²
EJE X - X EJE Y - Y Pandeo flexotorsional
Perforaciones en el
Alma
Ix
cm 4
Sx
cm ³
rx
cm
Iy
cm 4
Sy
cm ³
ry
cm
J
cm³
C w
cm 6
X
cm
X o
cm
J
cm
Diámetro
mm
Separación
mm
CLS 200 x 5.62 70 25 2.15 4.82 427 42.7 9.41 33.1 9.45 2.62 0.0743 4170 4.47 7.10 12.8 115 250
CLS 250 x 6.97 80 30 2.15 6.54 853 68.2 11.4 63.6 14.1 3.12 0.101 11200 4.46 7.33 15.0 115 250
CLS 300 x 9.31
x 13.7
80 30
3.00
4.50
8.26
12.10
1650
2380
110
159
14.1
14.1
76.2
106
18.1
25.3
3.04
2.97
0.247
0.814
1990
2770
5.14
5.81
7.64
7.47
19.4 200 300
CLS 350 x 10.5
x 15.5
80 30
3.00
4.50
9.76
14.30
2520
3660
144
209
16.1
16.0
93.1
131
19.5
27.4
3.09
3.02
0.293
0.966
3000
4190
4.58
5.25
6.67
6.50
22.7
22.8
200 300
El empleo de Perfiles CSL de Alma Perforada, incrementa la relación resistencia/peso y permite el paso de las canalizaciones
sanitarias y eléctricas
Fy = 3515 kgf/cm² El radio interno
de los dobleces es R = 3 mm
Fu = 4570 kgf/cm² Estas
propiedades son para la sección
completa sin reducir
R
y
d
Xo
x
c
cc cg
bf
Diámetro
300 y 350
t
R
y
d
Xo
x
c
cc cg
bf
Diámetro
200 y 250
t
F-AVE-100
EM: 07/00
CD: 0
RI: 05-05-07

49

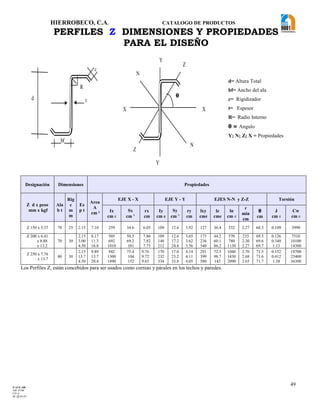

PERFILES Z DIMENSIONES Y PROPIEDADES
PARA EL DISEÑO
Z d x peso
mm x kgf
Ala
b t
Rig
c
m
m
Es
p t
Area
A
cm ²
EJE X - X EJE Y - Y EJES N-N y Z-Z Torsión
Ix
cm 4
Sx
cm ³
rx
cm
Iy
cm 4
Sy
cm ³
ry
cm
lxy
cm4
lz
cm4
ln
cm 4
r
min
cm
θ
cm
J
cm 4
Cw
cm 6
Z 150 x 5.57 70 25 2.15 7.10 259 34.6 6.05 109 12.6 3.92 127 36.4 332 2.27 60.3 0.109 3990
Z 200 x 6.41
x 8.88
x 13.2
70 30
2.15
3.00
4.50
8.17
11.3
16.8
505
692
1010
50.5
69.2
101
7.86
7.82
7.75
109
148
212
12.6
17.2
24.8
3.65
3.62
3.56
173
236
340
44.2
60.1
86.2
570
780
1130
233
2.30
2.27
69.5
69.6
69.7
0.126
0.340
1.13
7510
10100
14300
Z 250 x 7.76
x 13.7
80 30
2.15
13.7
4.50
9.89
13.7
20.4
942
1300
1890
75.4
104
152
9.76
9.72
9.65
170
232
334
17.0
23.2
33.8
4.14
4.11
4.05
291
399
580
72.3
98.7
142
1040
1430
2090
2.70
2.68
2.65
71.5
71.6
71.7
0.152
0.412
1.38
18700
25400
36300
Los Perfiles Z, están concebidos para ser usados como correas y párales en los techos y paredes.
d= Altura Total
bf= Ancho del ala
c= Rigidizador
t= Espesor
R= Radio Interno
θ = Angulo
Y; N; Z; X = Propiedades
d
bf
t
c
R
Z
Z
X X
N
N
Y
Y
θ
F-AVE-100
EM: 07/00
CD: 0
RI: 05-05-07

50

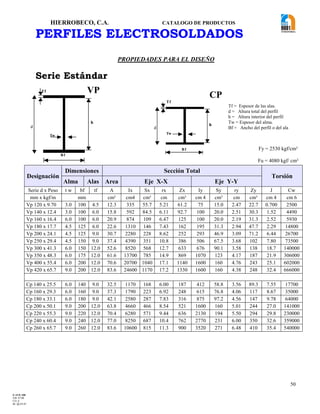

PERFILES ELECTROSOLDADOS
PROPIEDADES PARA EL DISEÑO
Serie Estándar
Designación
Dimensiones Sección Total
Torsión
Alma Alas Area Eje X-X Eje Y-Y
Serie d x Peso t w bf tf A Ix Sx rx Zx Iy Sy ry Zy J Cw
mm x kgf/m mm cm² cm4 cm³ cm cm³ cm 4 cm³ cm cm³ cm 4 cm 6
Vp 120 x 9.70 3.0 100 4.5 12.3 335 55.7 5.21 61.2 75 15.0 2.47 22.7 0.700 2500
Vp 140 x 12.4 3.0 100 6.0 15.8 592 84.5 6.11 92.7 100 20.0 2.51 30.3 1.52 4490
Vp 160 x 16.4 6.0 100 6.0 20.9 874 109 6.47 125 100 20.0 2.19 31.3 2.52 5930
Vp 180 x 17.7 4.5 125 6.0 22.6 1310 146 7.43 162 195 31.3 2.94 47.7 2.29 14800
Vp 200 x 24.1 4.5 125 9.0 30.7 2280 228 8.62 252 293 46.9 3.09 71.2 6.44 26700
Vp 250 x 29.4 4.5 150 9.0 37.4 4390 351 10.8 386 506 67.5 3.68 102 7.80 73500
Vp 300 x 41.3 6.0 150 12.0 52.6 8520 568 12.7 633 676 90.1 3.58 138 18.7 140000
Vp 350 x 48.3 6.0 175 12.0 61.6 13700 785 14.9 869 1070 123 4.17 187 21.9 306000
Vp 400 x 55.4 6.0 200 12.0 70.6 20700 1040 17.1 1140 1600 160 4.76 243 25.1 602000
Vp 420 x 65.7 9.0 200 12.0 83.6 24600 1170 17.2 1330 1600 160 4.38 248 32.4 666000
Cp 140 x 25.5 6.0 140 9.0 32.5 1170 168 6.00 187 412 58.8 3.56 89.3 7.55 17700
Cp 160 x 29.3 6.0 160 9.0 37.3 1790 223 6.92 248 615 76.8 4.06 117 8.67 35000
Cp 180 x 33.1 6.0 180 9.0 42.1 2580 287 7.83 316 875 97.2 4.56 147 9.78 64000
Cp 200 x 50.1 9.0 200 12.0 63.8 4660 466 8.54 521 1600 160 5.01 244 27.0 141000
Cp 220 x 55.3 9.0 220 12.0 70.4 6280 571 9.44 636 2130 194 5.50 294 29.8 230000
Cp 240 x 60.4 9.0 240 12.0 77.0 8250 687 10.4 762 2770 231 6.00 350 32.6 359000
Cp 260 x 65.7 9.0 260 12.0 83.6 10600 815 11.3 900 3520 271 6.48 410 35.4 540000
Fy = 2530 kgf/cm²
Fu = 4080 kgf/ cm²
VP
CP
d
Tf
B f
h
Tw
d
Tf
B f
h
Tw
Tf = Espesor de las alas.
d = Altura total del perfil
h = Altura interior del perfil
Tw = Espesor del alma.
Bf = Ancho del perfil o del ala
F-AVE-100
EM: 07/00
CD: 0
RI: 05-05-07

51

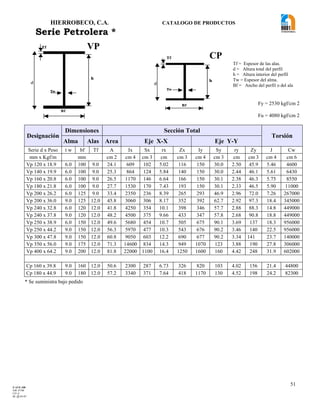

Serie Petrolera *
Designación
Dimensiones Sección Total
Torsión
Alma Alas Area Eje X-X Eje Y-Y
Serie d x Peso t w bf Tf A Ix Sx rx Zx Iy Sy ry Zy J Cw
mm x Kgf/m mm cm 2 cm 4 cm 3 cm cm 3 cm 4 cm 3 cm cm 3 cm 4 cm 6
Vp 120 x 18.9 6.0 100 9.0 24.1 609 102 5.02 116 150 30.0 2.50 45.9 5.46 4600
Vp 140 x 19.9 6.0 100 9.0 25.3 864 124 5.84 140 150 30.0 2.44 46.1 5.61 6430
Vp 160 x 20.8 6.0 100 9.0 26.5 1170 146 6.64 166 150 30.1 2.38 46.3 5.75 8550
Vp 180 x 21.8 6.0 100 9.0 27.7 1530 170 7.43 193 150 30.1 2.33 46.5 5.90 11000
Vp 200 x 26.2 6.0 125 9.0 33.4 2350 236 8.39 265 293 46.9 2.96 72.0 7.26 267000
Vp 200 x 36.0 9.0 125 12.0 45.8 3060 306 8.17 352 392 62.7 2.92 97.3 18.4 345000
Vp 240 x 32.8 6.0 120 12.0 41.8 4250 354 10.1 398 346 57.7 2.88 88.3 14.8 449000
Vp 240 x 37.8 9.0 120 12.0 48.2 4500 375 9.66 433 347 57.8 2.68 90.8 18.8 449000
Vp 250 x 38.9 6.0 150 12.0 49.6 5680 454 10.7 505 675 90.1 3.69 137 18.3 956000
Vp 250 x 44.2 9.0 150 12.0 56.3 5970 477 10.3 543 676 90.2 3.46 140 22.5 956000
Vp 300 x 47.8 9.0 150 12.0 60.8 9050 603 12.2 690 677 90.2 3.34 141 23.7 140000
Vp 350 x 56.0 9.0 175 12.0 71.3 14600 834 14.3 949 1070 123 3.88 190 27.8 306000
Vp 400 x 64.2 9.0 200 12.0 81.8 22000 1100 16.4 1250 1600 160 4.42 248 31.9 602000
Cp 160 x 39.8 9.0 160 12.0 50.6 2300 287 6.73 326 820 103 4.02 156 21.4 44800
Cp 180 x 44.9 9.0 180 12.0 57.2 3340 371 7.64 418 1170 130 4.52 198 24.2 82300
Fy = 2530 kgf/cm 2
Fu = 4080 kgf/cm 2
* Se suministra bajo pedido
VP
CP
d
Tf
Bf
h
Tw
d
Tf
Bf
h
Tw
Tf = Espesor de las alas.
d = Altura total del perfil
h = Altura interior del perfil
Tw = Espesor del alma.
Bf = Ancho del perfil o del ala
F-AVE-100
EM: 07/00
CD: 0
RI: 05-05-07

52
DEFINICIÓN Y USO DE PRODUCTOS
DEFINICIÓN USO O APLICACIÓN
ALAMBRON:
Es un producto de sección circular presentado en rollos,
con diámetro que van desde 5,5 hasta 12,7 mm que se
obtienen por laminación en caliente de palanquillas
Se destina principalmente par ala fabricación de
alambres, electrodos y mallas electro soldadas.
ÁNGULOS:
Los productos angulares de lados iguales tienen dos alas
o lados de igual dimensión que forman un ángulo recto.
Las caras de las alas son perpendiculares y la unión entre
sus caras inferiores es redondeada. Las alas tienen el
borde con aristas y redondeado en el interior. Estos
productos son obtenidos a partir de palanquillas
laminadas en calientes.
Son utilizadas principalmente en la industria de la
construcción para la fabricación de estructuras
metálicas tales como: Cerchas, Celosias, Correas para
techo, torre de electrificación estructuras de soporte
para cintas transportadoras entre otros usos.
BARRAS:
Son productos de acero de sección uniforme, redondas o
cuadradas, superficie lisa, obtenidas a partir de lingotes o
palanquillas laminadas en calientes.
Son utilizadas ampliamente en carpintería metálica y
en la industria metalmecánica en general, tales como:
cerramientos para seguridad (rejas para puertas,
ventanas, cierre de balcones)
BOBINAS Y LAMINAS EN CALIENTE:
Es una banda o producto plano enrollado en caliente a
temperatura controlada de ancho 1.000 mm y 1.200 mm
con un espesor mínimo de 2 mm y máximo de 12 mm.
En caso de las láminas son los mismos espesores y ancho
en largo entre 700 y 6.000 mm.
Se utilizan en la fabricación de tubos soldados,
recipientes a presión, barcos, industrias naval, piezas
automotrices y en la industria metalmecánica en
general.
BOBINAS Y LAMINAS EN FRIÓ:
Es una banda o producto de acero extradulce,
efervescente o colmado, que se obtienen por laminación
en frío de bobinas o bandas en caliente y decapadas. Sus
espesores oscilan entre 0,20 mm y 2, 00 mm de ancho
entre 1.000 y 1.200 mm con longitud (en el caso de
laminas) desde 700 mm hasta 6.00 mm.
Se utilizan en la fabricación de laminas para techos,
perfiles de soldaduras, artefactos electrodomésticos,
carrocerías y piezas automotrices, tubos soldados,
equipos de oficinas, envases no recubiertos, etc.
BOBINAS Y LAMINAS DE ACERO GALVANIZADO:
Son productos obtenidos a partir de una bobina de acero
laminado en frío calidad A366, revestida por ambas caras
con una capa de Zinc aplicada por inmersión en caliente
en una línea continúa.
Bobinas, flejes, laminas lisa y para techos.

53
CABILLAS:
Son barras de acero de sección circular resaltadas en su
superficie, obtenidas a partir de palanquillas o lingotes de
laminados en calientes.
Son utilizadas como refuerzo en las estructuras de
concreto armado.
CERCHAS:
Son armaduras producidas con alambres trefilados de alta
resistencia unidos entre sí por un proceso de electro
soldadura.
Permite desarrollar elementos de prefabricación abierta
tales como:
Pre-nervios para losas nervados unidireciones Losetas
prefabricadas para losas armadas en dos direcciones
(tipo maciza o reticular)
Elementos prefabricados para usos de contención,
pantallas, estructuras verticales y canalización.
CHAPAS GRUESAS LAMINADAS EN CALIENTE:
Son productos planos de acero que se obtienen por
laminaciones en caliente. Planchones, sus espesores van
desde 6 hasta 75 mm, su ancho de 2.400 mm y con
longitudes que oscilan entre 3.500 y 12.000 mm.
Se utilizan en la fabricación de calderas, recipientes a
presión, tanques para almacenamiento, tubos,
soldaduras, industria naval, barcos, y en la industria de
la construcción en general.
ENCOFRADOS METÁLICOS COLABORANTES:
Es una lámina de acero estructural galvanizado, calidad
ASTM A611, para ser usada como encofrado colaborante
en la cual se conjugan las propiedades del concreto y del
acero.
Platabandas, pisos, mezzaninas, puentes, etc.
MALLAS ELECTROSOLDADAS:
Son productos constituidos por alambres de acero
trefilados de alta resistencia, corrugadas longitudinales y
transversales, colocados mediante un proceso de electro
soldadura forma ángulos rectos.
Son utilizados generalmente en la industria de la
construcción, como acero de refuerzo en diversos
estructuras tales como: Pisos, muros, columnas,
armados de diferentes elementos estructurales tales
como: Pavimentos, losas, aceras, canalizaciones
escaleras, muros, túneles, elementos prefabricados,
estribos en vigas de corona.
PERFILES I:
Son elementos de acero de sección I (doble T) de altura
mayor que el ancho de las alas, las uniones entre las
caras del alma y las caras anteriores de las alas son
redondeadas. Las caras interiores de las alas están
inclinadas a 14 grados respecto a la normal del alma
(solo las IPN). Las alas tienen el borde con aristas
exteriores y redondeadas en el interior. Estos productos
son obtenidos de palanquillas laminadas en caliente.
Son utilizados fundamentalmente en las industrias de la
construcción para la fabricación de estructuras
metálicas, como puentes, edificios, torres de
transmisión y en carpintería metálica.
100
00
05-07
F-AVE-100
EM: 07/00
CD: 0
RI: 05-05-07

54
PERFILES U:
Son elementos de acero de sección en forma de U. Las
uniones entre la cara interior del alma y las caras
interiores de las alas son redondeadas. Las caras
interiores de las alas están inclinado 8 ° grado respecto a
la normal del alma. Las alas tienen el borde con arista
exterior y redondeado interior. Estos productos son
obtenidos de palanquillas laminadas en caliente.
Son elementos de acero de sección H de altura diferente
que el ancho de las alas, según sea HEA o HEB. Las
uniones entre las caras del alma y las caras son
redondeadas.
PERFILES ELECTROSOLDADOS:
Son productos de acero obtenidos a partir de flejes
cortados de bobinas laminados en caliente que se
sueldan mediante el proceso de resistencia eléctrica de
alta frecuencia.
VP: Perfiles cuya sección transversal forman una I muy
apropiadas para trabajar como vigas.
CP: Perfiles sección H, preferiblemente usados como
columna.
Son utilizados fundamentalmente en la industria de la
construcción metalmecánica, industria petrolera y
petroquímica.
PLETINAS:
Son productos de acero de sección rectangular y
superficie lisa, obtenidas a partir de lingotes o
palanquillas laminados en calientes.
Son utilizadas ampliamente en la carpintería metálica y
en la industria metalmecánica en general, tales como:
fabricación de muebles metálicos, trabajos
ornamentales de acero en alcantarillados y como
soporte de directorios y equipos de aire
acondicionados.
REJILLAS ELECTROFORJADAS:
Las rejillas son procesadas con materia prima de
excelente calidad:
Acero alta resistencia: ASTM A-569
Alambrón: SAE 1008
Galvanizado: Según norma ASTMA-123
Fabricación de pisos industriales, peldaños de
escaleras, estanterías plataformas, cercas andamios,
rampas, tapas para zanjas, paletas de carga pesada,
puentes, pasarelas, alcantarillas, drenajes.
TUBOS ESTRUCTURALES ECO:
Son productos de acero obtenidos a partir de flejes,
cortados de bobinas o laminados en caliente, cuyo ancho
corresponde al diámetro del tubo a fabricarse.
Dichos flejes son doblados dándole la forma tabular
deseada (redonda, cuadrada o rectangular) se sueldan
longitudinalmente y se cortan a la longitud requerida.
Son utilizados fundamentalmente en la industria de la
construcción, para la fabricación de estructuras
metálicas como puentes, edificios, torres de
transmisión, etc.
F-AVE-100
EM: 07/00
CD: 0
RI: 05-05-07

55
H I E R R O B E C O, C . A .
“SERVICIO DE COMERCIALIZACIÓN DE MATERIALES
PARA LA CONSTRUCCIÓN Y METALMECÁNICA”
OBJETIVO GENERAL DE CALIDAD
“ASEGURAR LA SATISFACCIÓN AL CLIENTE”
CONSULTE NUESTRO DEPARTAMENTO DE VENTAS, QUE GUSTOSAMENTE
NUESTRO PERSONAL LO ATENDERÁ
La información contenida en este catalogo, ha sido recopilada por la documentación (catalogo) suministrada
por los fabricantes. HIERROBECO, C.A., recomienda seguir las instrucciones del fabricante. Para mayor
información comunicarse con nuestros departamentos de ventas en cualquiera de nuestras sucursales.
Recopilación: Unidad de Aseguramiento de la Calidad
Transcripción y Diagramación: Oneida Baptista y Manuela Mata.
Revisión: Hilda Toro, Emeris Salazar y Equipo de Mejora de Compras.
F-AVE-100
EM: 07/00
CD: 0
RI: 05-05-07

56
FORMA DE COLOCAR UN PEDIDO FORMULADO POR EL CLIENTE
1.- Todos los requerimientos son importantes para cumplir con la calidad y oportunidad de cualquiera de los
productos descritos en este catalogo entre otros:
 Orden de Compras (Requisito especificado)
 Fecha de colocación de la orden de compra.
 Descripción del producto.
 Identificación, dimensiones.
 Cantidad, Kilos, Piezas, Tonelada.
 Destino del Producto (Lugar a donde va dirigido)
 Fecha de entrega deseada.
 Horario disponible para recepción del producto.
 Limitaciones para la descarga del producto.
2.- Acordar los requisitos legales y reglamentarios relacionados con el producto y/o servicio.
 Ley del IVA: Facturación.
 Reglamento Retención I.S.L.R.: Cobranza
 Providencia Retención IVA: Cobranza
 Ley de Transito Terrestre: Entrega
 Ley de Higiene y Seguridad Industrial: Descarga
3.- Cualquier requisito adicional determinado por la empresa necesaria para el uso, presentación del servicio
antes de la entrega del producto:
 Condiciones de facturación: bolívares o dólares.
 Condiciones de Pago.
 Intereses y financiamientos
 Intereses de mora por atraso en pagos
4.- Se establecen los canales de comunicación: escritos, personales, verbal, telefónica, fax y E-mail.
SERVICIO QUE OFRECEMOS
 Atención personalizada al cliente.
 Crédito a la medida del cliente.
 Servicio de Transporte.
 Servicio de cortes longitudinales y transversales de material plano.
 Servicio de corte a solicitud del cliente – material largo.
F-AVE-100
EM: 07/00
CD: 0
RI: 05-05-07

57
CÓDIGOS DE PRODUCTOS
UBICACIÓN EN LA LISTA DE PRECIOS
DESCRIPCIÓN CÓDIGOS
 ALAMBRES – ALAMBRÓN 000300 - 000578
 ÁNGULOS 002001 - 002970
 BARRAS 001308 - 001410
 CABILLAS 900100 - 901125
 CLAVOS 000710 - 000770
 CERCHAS 006710 - 006770
 ENCOFRADO COLABORANTE (S) 003000 - 003023
 ENCOFRADO COLABORANTE (C) 003300 - 003308
 ENCOFRADO COLABORANTE (L) 003505 - 003650
 LAMINA GALVANIZADA LISA 004416 - 004432
 LAMINAS PULIDAS 004600 - 004740
 LAMINAS HIERRO NEGRO 005010 - 005393
 LAMINAS ESTRIADAS 005405 - 005430
 PLANCHAS A 36 005606 - 005750
 BOBINAS A 36 005500 - 005580
 BOBINAS A 366 004800 - 004940
 BOBINAS A 569 005597 - 005605
 BOBINAS ESTRIADAS 005592 - 005595
 MALLAS 006001 - 006550
 PLETINAS 007000 - 007556
 PERFILES IPN 009000 - 009021
 PERFILES IPE 009712 - 009735
 PERFILES UPN 009207 - 009223
 PERFILES UPE 009080 - 009092
 PERFILES UPL 009099 - 009110
 PERFILES HEA 009750 - 009778
 PERFILES TIPO PROPERCA (E) 009601 - 009671
 PERFILES TIPO PROPERCA (P) 009806 - 009886
 TUBOS ESTRUCTURALES REDONDOS 009250 - 009286
 TUBOS ESTRUCTURALES RECTANGULARES 009500 - 009596
 TUBOS ESTRUCTURALES CUADRADOS 009395 - 009494
 TUBOS PULIDOS RECTANGULARES 001710 - 001738
 TUBOS PULIDOS CUADRADOS 001550 - 001615
F-AVE-100
EM: 07/00
CD: 0
RI: 05-05-07

58

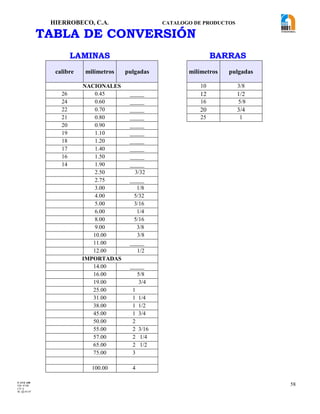

TABLA DE CONVERSIÓN
LAMINAS BARRAS
calibre
milímetros
pulgadas
milímetros
pulgadas
NACIONALES 10 3/8
26 0.45 _____ 12 1/2
24 0.60 _____ 16 5/8
22 0.70 _____ 20 3/4
21 0.80 _____ 25 1
20 0.90 _____
19 1.10 _____
18 1.20 _____
17 1.40 _____
16 1.50 _____
14 1.90 _____
2.50 3/32
2.75 _____
3.00 1/8
4.00 5/32
5.00 3/16
6.00 1/4
8.00 5/16
9.00 3/8
10.00 3/8
11.00 _____
12.00 1/2
IMPORTADAS
14.00 _____
16.00 5/8
19.00 3/4
25.00 1
31.00 1 1/4
38.00 1 1/2
45.00 1 3/4
50.00 2
55.00 2 3/16
57.00 2 1/4
65.00 2 1/2
75.00 3
100.00 4
F-AVE-100
EM: 07/00
CD: 0
RI: 05-05-07

59

60
HIERROBECO, C.A.
“SERVICIO DE COMERCIALIZACIÓN DE MATERIALES
PARA LA CONSTRUCCIÓN Y METALMECÁNICA”
OFICINA PRINCIPAL:
Dirección: Urbanización Palo Verde, Avenida
la Industria, Edificio Hierrobeco. Caracas.
Teléfonos: Masters: (0212) 251.61.22 / 251.66.22
Fax: (0212) 251.20.06 / 251.44.89
(0212) 251.63.35 / 251.60.19
E-mail: ventasccs@hierrobeco.com
CABILLAS MALLAS
PLETINAS
ALAMBRE BOBINAS TUBERÍA
ESTRUCTURAL
BARRAS VIGAS PLANCHAS
ALAMBRON CLAVOS CERCHAS
SUCURSAL SAN JOAQUIN
Dirección: Edificio Hierrobeco, Fundo Chiva de
Casabe, Carretera Nacional Guacara.
San Joaquín, Estado Carabobo.
Teléfonos: Central: (0245) 552.02.36 / 552.04.77 / 552.08.52
Fax: (0245) 552.04.76.
E-mail: ventassjq@hierrobeco.com
SUCURSAL BARQUISIMETO:
Dirección: Zona Industrial 1, Carrera 4, Esquina
Calle 15. Barquisimeto, Estado Lara.
Teléfonos: Masters: (0251) 237.36.36 / 236.69.20
Fax: (0251) 237.11.55.
E-mail: ventasbqto@hierrobeco.com
SUCURSAL PUERTO ORDAZ:
Dirección: Zona Industrial Matanzas, Carretera vieja
a Sidor, Parcela 503, Edificio Hierrobeco. Puerto
Ordaz, Estado Bolívar.
Teléfonos: Masters: (0286) 994.19.11/ 994.20.44
Fax. (0286) 994.02.72./ 994.10.73
E-mail: ventasoriente@hierrobeco.com

Catalogo sider rgico

Más contenido relacionado

La actualidad más candente

Similar a Catalogo sider rgico

Último

Catalogo sider rgico
