El documento describe los pasos para configurar una red OSPF simple de tres routers (RTA, RTB y RTC) con una sola área. Incluye la configuración básica de OSPF, la adición de interfaces loopback, la modificación de costos, la configuración de intervalos Hello y Dead, la autenticación simple y MD5, y la redistribución de una ruta por defecto desde un router de borde (RTA) a los otros routers internos.

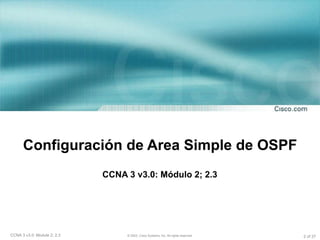

2. Configuración de Area Simple de OSPF CCNA 3 v3.0: Módulo 2; 2.3

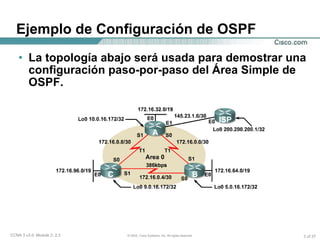

3. Ejemplo de Configuración de OSPF La topología abajo será usada para demostrar una configuración paso-por-paso del Área Simple de OSPF.

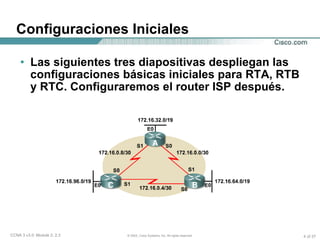

4. Configuraciones Iniciales Las siguientes tres diapositivas despliegan las configuraciones básicas iniciales para RTA, RTB y RTC. Configuraremos el router ISP después.

5. Configuración Inicial de RTA

6. Configuración Inicial de RTB

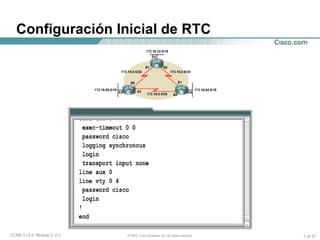

7. Configuración Inicial de RTC

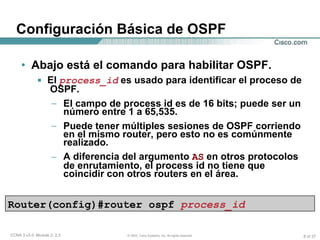

8. Abajo está el comando para habilitar OSPF. El process_id es usado para identificar el proceso de OSPF. El campo de process id es de 16 bits; puede ser un número entre 1 a 65,535. Puede tener múltiples sesiones de OSPF corriendo en el mismo router, pero esto no es comúnmente realizado. A diferencia del argumento AS en otros protocolos de enrutamiento, el process id no tiene que coincidir con otros routers en el área. Configuración Básica de OSPF Router(config)#router ospf process_id

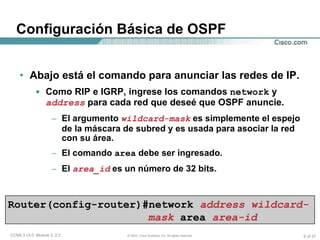

9. Abajo está el comando para anunciar las redes de IP. Como RIP e IGRP, ingrese los comandos network y address para cada red que deseé que OSPF anuncie. El argumento wildcard-mask es simplemente el espejo de la máscara de subred y es usada para asociar la red con su área. El comando area debe ser ingresado. El area_id es un número de 32 bits. Configuración Básica de OSPF Router(config-router)#network address wildcard-mask area area-id

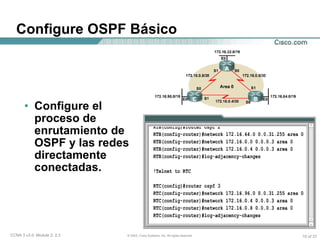

10. Configure OSPF Básico Configure el proceso de enrutamiento de OSPF y las redes directamente conectadas.

11. Verifique la Configuración Básica de OSPF Use el comando show ip ospf neighbor para verificar que cada router ha establecido adyacencias con sus dos vecinos. Use el comando show ip route para verificar que todos los routers ven todas las redes.

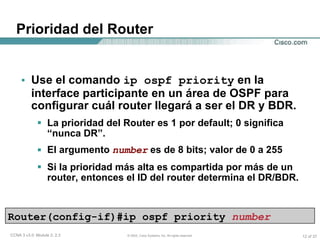

12. Prioridad del Router Use el comando ip ospf priority en la interface participante en un área de OSPF para configurar cuál router llegará a ser el DR y BDR. La prioridad del Router es 1 por default; 0 significa “nunca DR”. El argumento number es de 8 bits; valor de 0 a 255 Si la prioridad más alta es compartida por más de un router, entonces el ID del router determina el DR/BDR. Router(config-if)#ip ospf priority number

13. Interface Loopback Para agregar estabilidad a los IDs del router, use una loopback configurada. La dirección de loopback más alta llegará a ser el ID del router en lugar de la dirección IP más alta configurada en una interface. Cuando configure loopbacks, use una máscara /32 para evitar problemas potenciales de enrutamiento. Nota: no es necesario el comando no shutdown. Router(config)#interface loopback number Router(config-if)#ip address ip_add subnet_mask

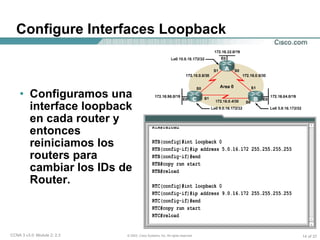

14. Configure Interfaces Loopback Configuramos una interface loopback en cada router y entonces reiniciamos los routers para cambiar los IDs de Router.

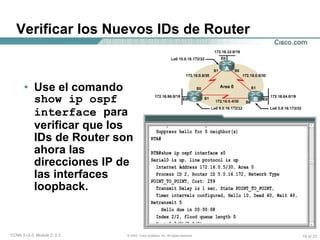

15. Verificar los Nuevos IDs de Router Use el comando show ip ospf interface para verificar que los IDs de Router son ahora las direcciones IP de las interfaces loopback.

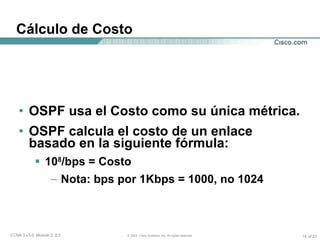

16. Cálculo de Costo OSPF usa el Costo como su única métrica. OSPF calcula el costo de un enlace basado en la siguiente fórmula: 10 8 /bps = Costo Nota: bps por 1Kbps = 1000, no 1024

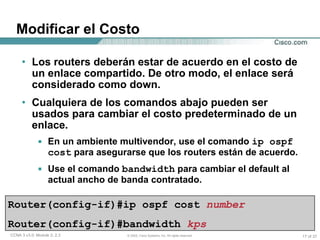

17. Modificar el Costo Los routers deberán estar de acuerdo en el costo de un enlace compartido. De otro modo, el enlace será considerado como down. Cualquiera de los comandos abajo pueden ser usados para cambiar el costo predeterminado de un enlace. En un ambiente multivendor, use el comando ip ospf cost para asegurarse que los routers están de acuerdo. Use el comando bandwidth para cambiar el default al actual ancho de banda contratado. Router(config-if)#ip ospf cost number Router(config-if)#bandwidth kps

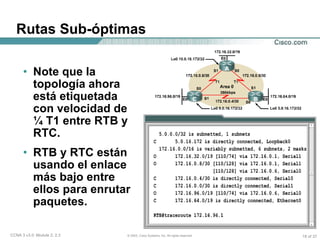

18. Rutas Sub-óptimas Note que la topología ahora está etiquetada con velocidad de ¼ T1 entre RTB y RTC. RTB y RTC están usando el enlace más bajo entre ellos para enrutar paquetes.

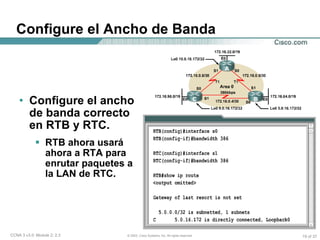

19. Configure el Ancho de Banda Configure el ancho de banda correcto en RTB y RTC. RTB ahora usará ahora a RTA para enrutar paquetes a la LAN de RTC.

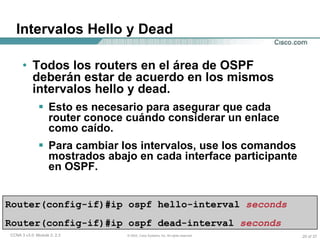

20. Intervalos Hello y Dead Todos los routers en el área de OSPF deberán estar de acuerdo en los mismos intervalos hello y dead. Esto es necesario para asegurar que cada router conoce cuándo considerar un enlace como caído. Para cambiar los intervalos, use los comandos mostrados abajo en cada interface participante en OSPF. Router(config-if)#ip ospf hello-interval seconds Router(config-if)#ip ospf dead-interval seconds

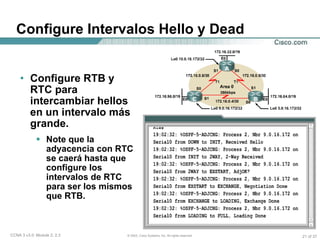

21. Configure Intervalos Hello y Dead Configure RTB y RTC para intercambiar hellos en un intervalo más grande. Note que la adyacencia con RTC se caerá hasta que configure los intervalos de RTC para ser los mismos que RTB.

22. Verifique los Intervalos Hello y Dead Use el comando show ip ospf interface para verificar.

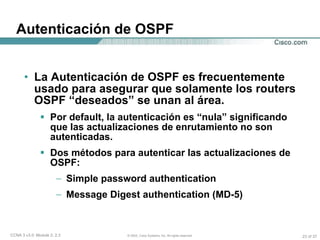

23. La Autenticación de OSPF es frecuentemente usado para asegurar que solamente los routers OSPF “deseados” se unan al área. Por default, la autenticación es “nula” significando que las actualizaciones de enrutamiento no son autenticadas. Dos métodos para autenticar las actualizaciones de OSPF: Simple password authentication Message Digest authentication (MD-5) Autenticación de OSPF

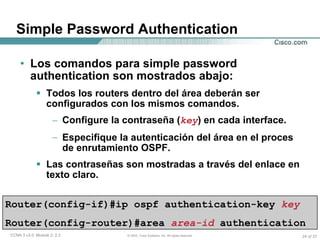

24. Simple Password Authentication Los comandos para simple password authentication son mostrados abajo: Todos los routers dentro del área deberán ser configurados con los mismos comandos. Configure la contraseña ( key ) en cada interface. Especifique la autenticación del área en el proces de enrutamiento OSPF. Las contraseñas son mostradas a través del enlace en texto claro. Router(config-if)#ip ospf authentication-key key Router(config-router)#area area-id authentication

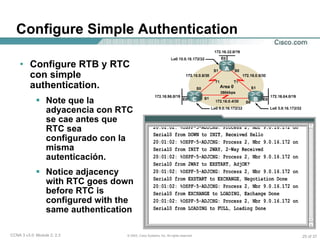

25. Configure Simple Authentication Configure RTB y RTC con simple authentication. Note que la adyacencia con RTC se cae antes que RTC sea configurado con la misma autenticación. Notice adjacency with RTC goes down before RTC is configured with the same authentication

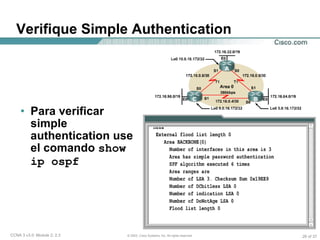

26. Verifique Simple Authentication Para verificar simple authentication use el comando show ip ospf

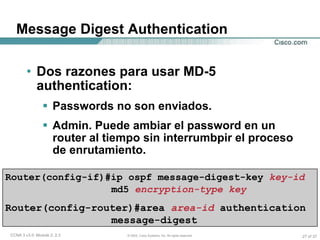

27. Message Digest Authentication Dos razones para usar MD-5 authentication: Passwords no son enviados. Admin. Puede ambiar el password en un router al tiempo sin interrumbpir el proceso de enrutamiento. Router(config-if)#ip ospf message-digest-key key-id md5 encryption-type key Router(config-router)#area area-id authentication message-digest

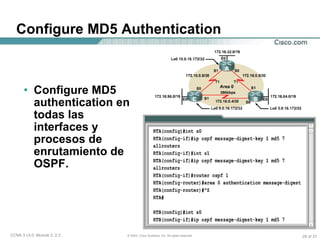

28. Configure MD5 Authentication Configure MD5 authentication en todas las interfaces y procesos de enrutamiento de OSPF.

29. Verifique MD5 Authentication Para verificar la MD5 authentication, use el comando show ip ospf .

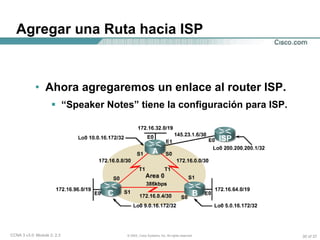

30. Agregar una Ruta hacia ISP Ahora agregaremos un enlace al router ISP. “ Speaker Notes” tiene la configuración para ISP.

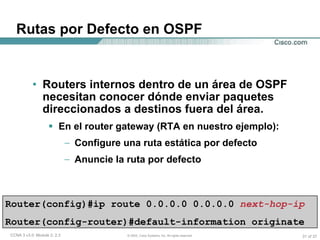

31. Rutas por Defecto en OSPF Routers internos dentro de un área de OSPF necesitan conocer dónde enviar paquetes direccionados a destinos fuera del área. En el router gateway (RTA en nuestro ejemplo): Configure una ruta estática por defecto Anuncie la ruta por defecto Router(config)#ip route 0.0.0.0 0.0.0.0 next-hop-ip Router(config-router)#default-information originate

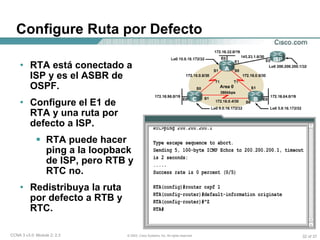

32. Configure Ruta por Defecto RTA está conectado a ISP y es el ASBR de OSPF. Configure el E1 de RTA y una ruta por defecto a ISP. RTA puede hacer ping a la loopback de ISP, pero RTB y RTC no. Redistribuya la ruta por defecto a RTB y RTC.

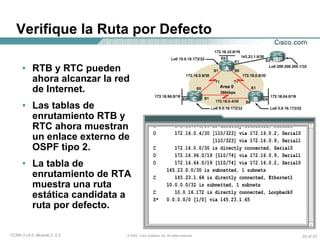

33. Verifique la Ruta por Defecto RTB y RTC pueden ahora alcanzar la red de Internet. Las tablas de enrutamiento RTB y RTC ahora muestran un enlace externo de OSPF tipo 2. La tabla de enrutamiento de RTA muestra una ruta estática candidata a ruta por defecto.

34. Configuración Final de RTA

35. Configuración Final de RTB

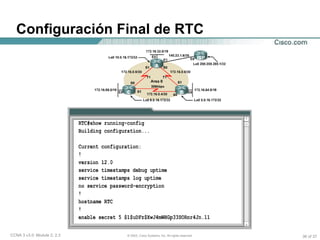

36. Configuración Final de RTC
