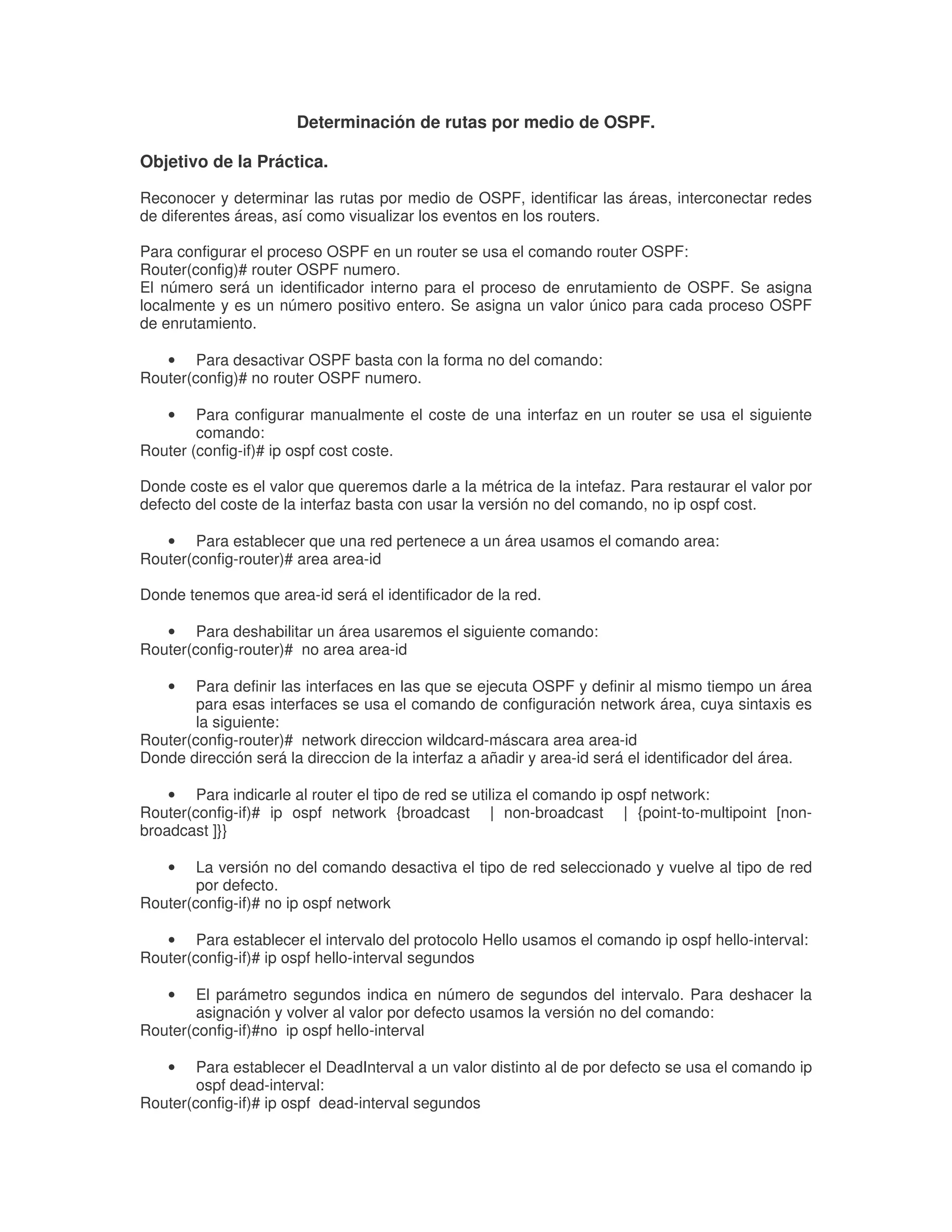

1. Determinación de rutas por medio de OSPF.
Objetivo de la Práctica.
Reconocer y determinar las rutas por medio de OSPF, identificar las áreas, interconectar redes
de diferentes áreas, así como visualizar los eventos en los routers.
Para configurar el proceso OSPF en un router se usa el comando router OSPF:
Router(config)# router OSPF numero.
El número será un identificador interno para el proceso de enrutamiento de OSPF. Se asigna
localmente y es un número positivo entero. Se asigna un valor único para cada proceso OSPF
de enrutamiento.
• Para desactivar OSPF basta con la forma no del comando:
Router(config)# no router OSPF numero.
• Para configurar manualmente el coste de una interfaz en un router se usa el siguiente
comando:
Router (config-if)# ip ospf cost coste.
Donde coste es el valor que queremos darle a la métrica de la intefaz. Para restaurar el valor por
defecto del coste de la interfaz basta con usar la versión no del comando, no ip ospf cost.
• Para establecer que una red pertenece a un área usamos el comando area:
Router(config-router)# area area-id
Donde tenemos que area-id será el identificador de la red.
• Para deshabilitar un área usaremos el siguiente comando:
Router(config-router)# no area area-id
• Para definir las interfaces en las que se ejecuta OSPF y definir al mismo tiempo un área
para esas interfaces se usa el comando de configuración network área, cuya sintaxis es
la siguiente:
Router(config-router)# network direccion wildcard-máscara area area-id
Donde dirección será la direccion de la interfaz a añadir y area-id será el identificador del área.
• Para indicarle al router el tipo de red se utiliza el comando ip ospf network:
Router(config-if)# ip ospf network {broadcast | non-broadcast | {point-to-multipoint [non-
broadcast ]}}
• La versión no del comando desactiva el tipo de red seleccionado y vuelve al tipo de red
por defecto.
Router(config-if)# no ip ospf network
• Para establecer el intervalo del protocolo Hello usamos el comando ip ospf hello-interval:
Router(config-if)# ip ospf hello-interval segundos
• El parámetro segundos indica en número de segundos del intervalo. Para deshacer la
asignación y volver al valor por defecto usamos la versión no del comando:
Router(config-if)#no ip ospf hello-interval
• Para establecer el DeadInterval a un valor distinto al de por defecto se usa el comando ip
ospf dead-interval:
Router(config-if)# ip ospf dead-interval segundos

2. El parámetro segundos indica en número de segundos del intervalo.
• Para deshacer la asignación y volver al valor por defecto usamos la versión no del
comando:
Router(config-if)#no ip ospf dead-interval
• Para poder observar el tráfico de paquetes en la red originados por OSPF los router
cisco tienen el siguiente comando:
Router# debug ip ospf packet
Muestra informacion sobre todos los paquetes recibidos.
• Para deshabilitar esta opción se puede usar la versión no del comando o bien undebug
all.
• Para variar la prioridad manualmente de un router y que tenga mayores (o menores)
posibilidades de ser elegido como DR (o BDR) usamos el siguiente comando:
Router(config –if)# ip ospf priority #numero.
Donde #número será un número de 8 bits (de 0 a 255) que especifica la prioridad.
• Para restaurar la prioridad previa se usa el comando no ip ospf priority.
• Para poder observar los eventos relacionados con el protocolo OSPF como adyacencias,
información de inundación, o la designación del router como DR se usa el siguiente
comando:
Router# debug ip ospf events
• Para deshabilitar esta opción se puede usar la versión no del comando o bien undebug
all.
Sin embargo si deseamos obtener estadísticas e información de estado podemos usar el
comando show ip ospf que tiene la siguiente sintaxis:
Router# show ip ospf { [process-id] | border-routers | database | interface | virtual-links }
Donde:
Process-id sería el identificador de proceso con el configuramos OSPF en el router y nos
mostraría información sobre esa específica instancia de OSPF.
Border-routers mostraría información sobre las entradas de tablas de enrutamiento para OPSF
interno en un router ABT y en un router ASBR.
Database mostraría información relacionada con la base de datos de topología de un
determinado router.
Interface muestra información relacionada con OSPF y las interfaces del router, como
temporizadores, identificadores de vecinos, el tipo de red y detalles sobre el área a la que
pertenece.
Virtual-links muestra la misma información que para una interfaz solo que acerca del estado
actual de los enlaces virtuales de OSPF.

3. Propagar las rutas por defecto dentro de un dominio OSPF.
Escenario 1:
Configurar una red OSPF de forma en que todos los hosts de un área OSPF puedan
conectarse con redes externas.
Escenario 2:
Configurar la red OSPF, calculando por medio de VLSM las cantidades de redes
necesarias, utilizando el direccionamiento IP 192.168.200.0.
