Una central hidráulica aprovecha la energía cinética y potencial del agua para generar energía eléctrica. Consiste principalmente en un embalse, una presa para almacenar agua, tuberías de conexión, una planta transformadora con turbinas y un generador. Existen varios tipos de centrales según su ubicación, estructura y potencia generada, como centrales fluyentes, de regulación, por desviación de aguas o de pie de presa.

1. Centrales Hidráulicas Desirée García Rodríguez DS3A

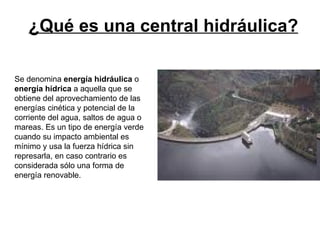

2. ¿Qué es una central hidráulica? Se denomina energía hidráulica o energía hídrica a aquella que se obtiene del aprovechamiento de las energías cinética y potencial de la corriente del agua, saltos de agua o mareas. Es un tipo de energía verde cuando su impacto ambiental es mínimo y usa la fuerza hídrica sin represarla, en caso contrario es considerada sólo una forma de energía renovable.

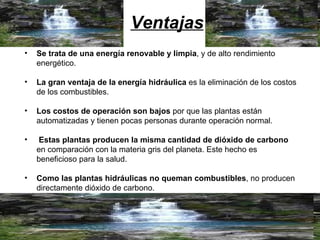

3. Ventajas Se trata de una energía renovable y limpia , y de alto rendimiento energético. La gran ventaja de la energía hidráulica es la eliminación de los costos de los combustibles. Los costos de operación son bajos por que las plantas están automatizadas y tienen pocas personas durante operación normal. Estas plantas producen la misma cantidad de dióxido de carbono en comparación con la materia gris del planeta. Este hecho es beneficioso para la salud. Como las plantas hidráulicas no queman combustibles , no producen directamente dióxido de carbono.

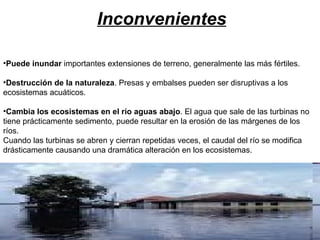

4. Inconvenientes Puede inundar importantes extensiones de terreno, generalmente las más fértiles. Destrucción de la naturaleza . Presas y embalses pueden ser disruptivas a los ecosistemas acuáticos. Cambia los ecosistemas en el río aguas abajo . El agua que sale de las turbinas no tiene prácticamente sedimento, puede resultar en la erosión de las márgenes de los ríos. Cuando las turbinas se abren y cierran repetidas veces, el caudal del río se modifica drásticamente causando una dramática alteración en los ecosistemas.

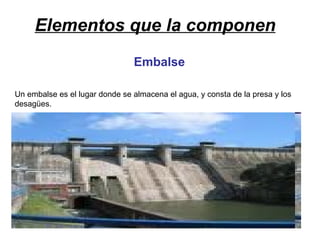

5. Elementos que la componen Embalse Un embalse es el lugar donde se almacena el agua, y consta de la presa y los desagües.

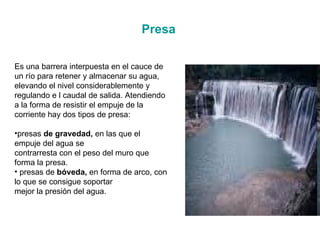

6. Presa Es una barrera interpuesta en el cauce de un río para retener y almacenar su agua, elevando el nivel considerablemente y regulando e l caudal de salida. Atendiendo a la forma de resistir el empuje de la corriente hay dos tipos de presa: presas de gravedad, en las que el empuje del agua se contrarresta con el peso del muro que forma la presa. presas de bóveda, en forma de arco, con lo que se consigue soportar mejor la presión del agua.

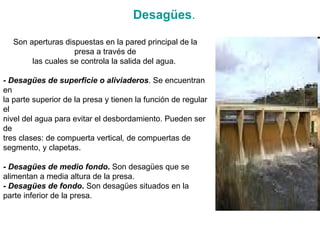

7. Son aperturas dispuestas en la pared principal de la presa a través de las cuales se controla la salida del agua. - Desagües de superficie o aliviaderos . Se encuentran en la parte superior de la presa y tienen la función de regular el nivel del agua para evitar el desbordamiento. Pueden ser de tres clases: de compuerta vertical , de compuertas de segmento, y clapetas. - Desagües de medio fondo . Son desagües que se alimentan a media altura de la presa. - Desagües de fondo . Son desagües situados en la parte inferior de la presa. Desagües .

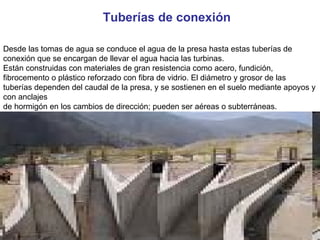

8. Desde las tomas de agua se conduce el agua de la presa hasta estas tuberías de conexión que se encargan de llevar el agua hacia las turbinas. Están construidas con materiales de gran resistencia como acero, fundición, fibrocemento o plástico reforzado con fibra de vidrio. El diámetro y grosor de las tuberías dependen del caudal de la presa, y se sostienen en el suelo mediante apoyos y con anclajes de hormigón en los cambios de dirección; pueden ser aéreas o subterráneas. Tuberías de conexión

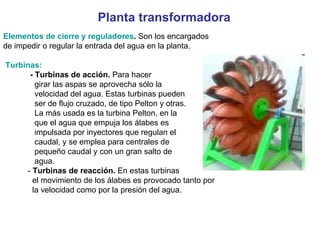

9. Planta transformadora Elementos de cierre y reguladores . Son los encargados de impedir o regular la entrada del agua en la planta. Turbinas: - Turbinas de acción. Para hacer girar las aspas se aprovecha sólo la velocidad del agua. Estas turbinas pueden ser de flujo cruzado, de tipo Pelton y otras. La más usada es la turbina Pelton, en la que el agua que empuja los álabes es impulsada por inyectores que regulan el caudal, y se emplea para centrales de pequeño caudal y con un gran salto de agua. - Turbinas de reacción. En estas turbinas el movimiento de los álabes es provocado tanto por la velocidad como por la presión del agua.

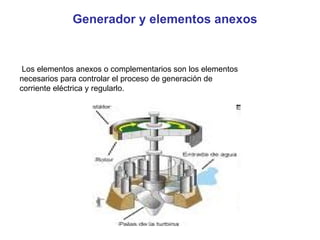

10. Los elementos anexos o complementarios son los elementos necesarios para controlar el proceso de generación de corriente eléctrica y regularlo. Generador y elementos anexos

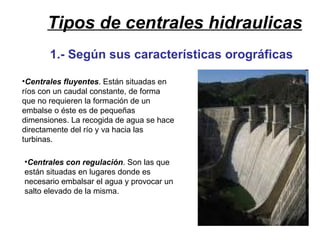

11. Tipos de centrales hidraulicas Centrales fluyentes . Están situadas en ríos con un caudal constante, de forma que no requieren la formación de un embalse o éste es de pequeñas dimensiones. La recogida de agua se hace directamente del río y va hacia las turbinas. Centrales con regulación . Son las que están situadas en lugares donde es necesario embalsar el agua y provocar un salto elevado de la misma. 1.- Según sus características orográficas

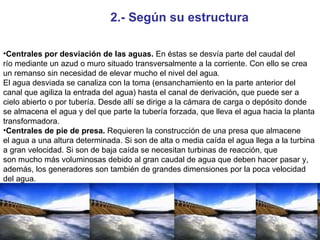

12. 2.- Según su estructura Centrales por desviación de las aguas. En éstas se desvía parte del caudal del río mediante un azud o muro situado transversalmente a la corriente. Con ello se crea un remanso sin necesidad de elevar mucho el nivel del agua . El agua desviada se canaliza con la toma (ensanchamiento en la parte anterior del canal que agiliza la entrada del agua) hasta el canal de derivación , que puede ser a cielo abierto o por tubería. Desde allí se dirige a la cámara de carga o depósito donde se almacena el agua y del que parte la tubería forzada, que lleva el agua hacia la planta transformadora. Centrales de pie de presa. Requieren la construcción de una presa que almacene el agua a una altura determinada. Si son de alta o media caída el agua llega a la turbina a gran velocidad. Si son de baja caída se necesitan turbinas de reacción, que son mucho más voluminosas debido al gran caudal de agua que deben hacer pasar y, además, los generadores son también de grandes dimensiones por la poca velocidad del agua.

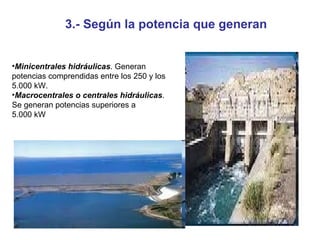

13. Minicentrales hidráulicas . Generan potencias comprendidas entre los 250 y los 5.000 kW. Macrocentrales o centrales hidráulicas . Se generan potencias superiores a 5.000 kW 3.- Según la potencia que generan

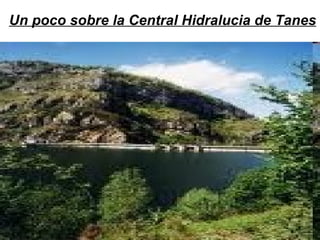

14. Un poco sobre la Central Hidralucia de Tanes

15. Esta central presenta la peculiaridad de ser reversible. Se sitúa en el término municipal de Sobrescobio y se abastece de la Presa de Tanes y la Presa de Rioseco, situada aguas arriba la primera y aguas abajo la segunda. Cuando la central entra en funcionamiento, en las horas punta de consumo eléctrico, el agua embalsada en Tanes se hace pasar por las turbinas y posteriormente se embalsa de nuevo en Rioseco. Durante las horas valle, en las que la oferta supera a la demanda, es decir, hay excedentes de energía, el agua de Rioseco se bombea de nuevo a Tanes para iniciar de nuevo el ciclo. Comenzó a construirse en 1970 y fue puesta en funcionamiento en 1978. Sus aguas son las del Río Nalón. Tiene 123 MW en generación y 114.5 en bombeo.
