Este documento resume las ventajas del proceso de curado UV para los serigrafistas, incluyendo la eliminación de obstrucciones en pantallas, consistencia en la viscosidad y color de las tintas, y reducciones en el manejo, consumo de energía y espacio requerido. También describe los diferentes tipos de tintas UV disponibles y sus aplicaciones apropiadas, así como consideraciones clave para la adopción de esta tecnología como la instalación adecuada, mantenimiento y selección de proveedores confiables.

1. Curado UV.
¿Quales son las ventajas para el serigrafista?
¿Qué necesito saber para elegir bien?
Equipos
Insumos
Adecuación
Tintas serigráficas
Consultoria en
tecnologias de impresión
Charla presentada em la feria de Serigrafia
2012 Asunción Paraguay

2. Una tendencia
en las artes gráficas
● 1- Historial
● 2- Conceptos básicos
● 3- Aplicaciones de curado UV
● 4- Aplicaciones UV en la serigrafia
● 4.1- Ventajas del proceso
● 4.2- Calidad y competitividad
● 4.3- Adecuación de las
tintas (tipos disponibles)
● 5- Cuidados
al escojer la tecnologia UV
● 6- Tendencias
Instrumento para
calibración de curado UV

3. Historial
● ¿Que es el UV?
● Como la luz que vemos, UV es una forma de radiación
que viene del Sol, de fuentes de luz y de lámparas
especiales

4. Historial
● Primeras patentes de invención
para secado UV – 1940
● Primera utilizacion industrial importante
en serigrafia – 1970 (Philco, Texas Instruments, Western
Electric, etc..) en la producción de chapas de circuitos
impresos
● A continuación, adoptada por outras tecnologias de
impresión (offset, flexo, digital)
● Hoy en día, el mundo continúa con la investigación y el
desarrollo de tintas curables UV para diversas
aplicaciones, incluyendo las artes gráficas y aplicaciones
de impresión serigráfica.

5. Conceptos basicos
● Proceso sencillo
● 1- La tinta presenta viscosidad
constante antes, durante
y luego de imprimir
– Sin cambios o ajustes de tinta durante la tirada
● 2- La tinta se queda solida
al instante que pasa
por la lampara
– Listo en segundos

6. Conceptos basicos
● Ventajas
● Control ambiental – reducción de solventes
- contenido volatil orgánico en la atmosfera (VOCs)
● La tinta no contiene solventes y no se requiere limpiar la
pantalla si la tirada sigue después (no se seca en la
pantalla).
● Productividad – impreso listo al instante, no necessita
manejo
● Ahorro de energia – menos kWatt consumidos em
comparación a los sistemas térmicos
● Redución de el área de planta - instalaciones menores que
las de secado térmico o evaporativo.
● Resistencia química – superficies impresas com tintas UV
tenden a ser resistentes a solventes.

7. Conceptos basicos
● ¿Que es “Curado”?
● Cuando la tinta llega a las características de
permanencia en el soporte, no sólo al
secado, sino tambén al punto de resistir al
uso del material impreso.
● Curado tradicional : (evaporación de solventes,
permeación en el soporte, y posible oxidación, o outro cambio
químico)
● 1- absorción de componentes de la tinta por el
aire (secado por evaporación)
● 2- absorción de componentes de la tinta por el
soporte (absorción por el papel)

8. Conceptos basicos
● ¿Que es “Curado”?
● Cuando la tinta llega a las características de
permanencia en el soporte, no sólo al
secado, sino tambén al punto de resistir al
uso del material impreso.
● Curado por radiación: (transformación de la energia
absorvida)
● la tinta absorve energia para promover
químicamente al “secado”.
● Nada “sale” de la tinta.

9. Conceptos basicos
● Diferencias fisicas en el sistema de curado
Curado UV x Curado termico

10. Conceptos basicos
● ¿Que contiene en su composición
de una tinta curable UV?
● Fotoiniciador (reagente absorbedor de UV)
● Pigmentos, corantes y aditivos
● Monomeros unifuncionales (ajustam viscosidad)
● Monomeros multifuncionales (reactivos con el fotoiniziador)
● Resinas de base ('cuerpo” de la tinta)
● Este es un ejemplo simplificado. La composición en realidad puede
tener elementos diferentes dependiendo del propósito de la
impresión
● Tinta UV-TEC 410 para envases plasticos
● Tinta UV-TEC 2004 para metales pintados
● Tinta UV-TEC FLEX para materiales flexibles

11. Conceptos basicos
● ¿Qué contiene un equipo
de curado UV?
● 1- lámpara / reflector / protección
tiene de ofrecer protección al operador, limitando la exposición de la piel
e ojos al UV.
● 2- sistema resfriamento terminales y reflectores
tiene que resfriarse el alrededor de la lampara para proteger la vida util
del equipamento
● 3- cinta transportadora
tiene que contar com un dispositivo de vacio para mantener la hoja
impresa “pegada” em la cinta, en una distancia fija de la lampara
● 4- exaustión ozono / enfriamento Impreso
el uv convierte el oxigeno del aire em ozono, que deve ser removido
● 5- fuente alimentación
convierte la tensión en la cantidad de voltios necesários para encender
la lampara (depende del largo de la lampara)

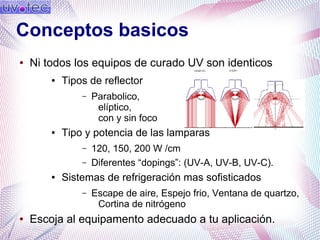

12. Conceptos basicos
● Ni todos los equipos de curado UV son identicos
● Tipos de reflector
– Parabolico,
elíptico,
con y sin foco
● Tipo y potencia de las lamparas
– 120, 150, 200 W /cm
– Diferentes “dopings”: (UV-A, UV-B, UV-C).
● Sistemas de refrigeración mas sofisticados
– Escape de aire, Espejo frio, Ventana de quartzo,
Cortina de nitrógeno
● Escoja al equipamento adecuado a tu aplicación.

13. Aplicaciones
● Muchas industrias utilizan al curado UV
● Pinturas
● Impresión grafica
● Impresion de seguridad
● Acabado grafico
● Circuitos electronicos
● Dentre ellas, la serigrafia se destaca en cuanto tecnologia
de transferir imagenes, por sus características de espesor
de capa impresa y versatilidad en la aplicación –
diferentes sustratos, de diferentes geometrias, etc..

14. Aplicaciones serigraficas
● Envases plasticos, botellas
● Caras de DVD y CD
● Rotulos adesivos
● Paneles plasticos y metalicos
● Papeles, carteles plasticos promocionales,
señalización
● Cueros, vinilos, calzados, artculos deportivos
● Fondos y efectos especiales barnizados
● Etc.
● Todos existen con opción de curado UV

15. Ventajas para la serigrafia UV
● eliminación. problema. obstruciones en pantallas
● consistência viscosidad y color
● reducción manejo
● reducción consumo energia
● menos demanda área de planta
● Drástica reducción de los VOCs
● eliminación tiempos de espera en proceso
● ampliación banda tonal reproducible (cromias)

16. Calidad y
competencia
● Varios tipos de sustratos rigidos y flexibles se
pueden imprimir con tintas UV
Plasticos en chapas o
peliculas
● Polietileno (PE)
● Polipropileno (PP)
● Poliester (PET y PETg)
● Acrilonitrilo butadieno
estireno (ABS)
● Polistireno (PS)
● Vinilos (PVC)
● Policarbonato (PC)
● Poliuretano (PU)
● Epoxy
Materiales diversos
● Papeles y cartón
● Peliculas celulosicas
● Cueros
● Lonas
● Superfícies pintadas
● Metales
● Vidrios
● Sustratos sujetos a
deformaciones
Gamut de
las tintas
UV-TEC
monopigmentadas

17. Aplicaciones
serigraficas UV
● Uso General
● UV Tec 2004 MP –Para plasticos ABS, poliestireno
(PS), Vinilo adesivo, lonas (PVC), poliester (PET),
policarbonato (PC) y Polietileno (PE) laminado
tratado, com excelente resistencia química y al
exterior
● UV Tec 2011 MP – opción especial para plaśticos
rigidos y flexibles
● UV Tec 6000 – opción especial para pancartas de
polietileno
● Se recomenda siempre hacer testes prácticos en tus substratos
antes de poner en producción

18. Aplicaciones
serigraficas UV
● Substratos especiales
● UV Tec 380 VCF – para termoformado en vacio,
hasta 4 cm sobre plasticos de poliestireno (PS),
Polipropileno (PP) y Poliester (PETG), com
excelente adhesión siempre que el plastico esté
debidamente tratado
● UV Tec FLEX – alta resistencia flexional, aplicable
em lonas plasticas, laminados de PVC, cueros
naturales, laminados de uretano (PU) y otros.
● Se recomenda siempre hacer testes prácticos en tus substratos
antes de poner en producción

19. Aplicaciones
serigraficas UV
● Tintas industriales específicas
● UV Tec 410 – para botellas de los plásticos
Polietileno (PE) de alta y mediana densidades,
Polipropileno (PP), Poliester (PET) y PVC
● UV Tec 350 CD – para discos DVD y CD,
especialmente formuladas para la consistencia
en las especificaciones de fondo blanco y
quatricromia que se requiere en esta aplicación.
● Se recomenda siempre hacer testes prácticos en tus substratos
antes de poner en producción

20. Aplicaciones
serigraficas UV
● Barnices série UV-Tec 150
● UV-Tec 150.5000 – Barniz brillante para papeles,
plasticos y chapas pintadas y em localizados
● UV-Tec 150.6000 – Barniz mate com las mismas
aplicaciones de la opción brillante
● UV-Tec 150-.7000 – Barniz con acabado de
textura, en las aplicaciones arriba.
● UV-Tec 150.9000 – Barniz satinado para las
aplicaciones arriba.
● Se recomenda siempre hacer testes prácticos en tus substratos
antes de poner en producción

21. Aplicaciones
serigraficas UV
● Suministros auxiliares
● UV Tec primer – para tratar las superficies de
plasticos PP y PE de difícil adhesión
● UV Tec 110.1000 – para ajustar la viscosidad de
aplicación com pantallas muy cerradas
● UV Tec 120.2003 – aditivo para mejorar la
adhesion en plasticos complejos
● UV Tec 860.000 – solvente para limpieza
● UV Tec 662.000 – catalizador para mejorar la
adhesión y dureza em substratos complejos
● Se recomenda siempre hacer testes prácticos en tus substratos
antes de poner en producción

22. Cuidados en la adopción
de curado UV
● Instalaciones bien diseñadas
● alimentación eléctrica equilibrada
● circuitos escape de aire y refrigeración
● Seguridad y protección
● protectores del equipo
● capacitación de operadores
● Control de Proceso
● instrumentación (radiometros, amperímetros, contador
de horas, etc..)
● adecuación de los insumos a los sustratos y calibración
del equipo

23. Cuidados en la adopción
de curado UV
● Mantenimiento preventivo y predictivo
● pulimento periódico reflectores (20-30% de la energia)
● Limpieza semanal y posicion inversa de lamparas
● garantizar alimentación eléctrica constante
● Selección de fornecedores
● mercado competitivo y en crescimiento = cuidado con
los fornecedores “por precio”.
● Compre de un proveedor de tecnologia, escoja
correctamente los insumos, haga testes previos a la
producción

24. Tendencias
● Sostenibilidad - Tintas UV representan una opción la que
mas respecta al medio ambiente.y al ambiente del taller,
salud de los operadores, etc.
● Productividad – disminuir el tiempo de proceso
representa aumentar la capacidad productiva del taller –
menos gente manejando batches por secar, menos área
de planta tomada por secadores, etc.
● Economia – producir mas com menos gente significa
ahorrar plata, mas allá de ahorrar energia comparandose
com los procesos termicos.
● Crescimiento – Debido a las ventajas, nuevas
formulaciones se crean en el mercado, las opciones que
se presentan al serigrafista.

25. Resumen – escoja su sistema
● Las ventajas de hacer curado UV son muchas. Dependiendo de
las aplicaciones, lo que sea el factor decisivo puede variar
● Hay un costo para cada benefício. Hagalo correctamente, con
instalaciones adecuadas, con un programa de mantenimiento
constante, para que las ventajas sean realmente un provecho.
● Tienes que elegir los materiales y equipos de los proveedores
de confianza - tecnológicamente competentes. Estos son los
que están comprometidos con sus resultados.
● La Tecnologia UV es la mas ecológica opción de las artes
gráficas, incluyendo la serigrafia. Al llegar a las regulaciones
ambientales más restrictivas, éstas serán un paso adelante

26. Gracias por su atención
Ary Luiz Bon
Consultor de empresas
ary_bon@yahoo.com.br
Tintas serigráficas
Consultoria en
tecnologias de impresión
