1. Bachillerato general oficial
*mariano matamoros*
Nombre del alumno (a): Brenda Dayanna Ramírez Estudillo
Materia: sistemas de impresión
Nombre del profesor: Alejandro Muñoz Gutiérrez
Trabajo: manual de serigrafía

2. Serigrafía
La serigrafía es una técnica de impresión empleada en el método de reproducción
de documentos e imágenes sobre cualquier material, y consiste en transferir una
tinta a través de una malla tensada en un marco, el paso de la tinta se bloquea en
las áreas donde no habrá imagen mediante una emulsión o barniz, quedando libre
la zona donde pasará la tinta.
El sistema de impresión es repetitivo, esto es, que una vez que el primer modelo
se ha logrado, la impresión puede ser repetida cientos y hasta miles de veces sin
perder definición.
Historia
Las primeras serigrafías sobre papel (carteles publicitarios) aparecen en Estados
Unidos sobre 1916 con una nota pendiente de concesión. La primera patente
concedida es para Selectasine en 1918.
GuyMaccoy fue el primero en utilizar la técnica de la serigrafía con fines artísticos.
Realizó sus dos primeras serigrafías en 1932; ambas eran alrededor de 9 x 11
pulgadas y tiró aproximadamente 40 copias de cada diseño. En 1938 tuvo su
primera exposición individual, la primera de serigrafías en una galería.
remonta a la antigua China, en la que según una leyenda utilizaban cabellos de
mujer entrelazados a los que les pegaban papeles, formando dibujos que luego se
laqueaban para que quedaran impermeables. Posteriormente se cambió el
material por la seda, de ahí proviene su nombre: sericum (seda, en latín) graphe
(escribir, en griego).
Proceso
7 pasos básicos
1. Originales mecánicos: realización del trabajo creativo.
2. Emulsionar: aplicación de emulsión (bicarbonato, sericrom) a la malla.

3. 3. Quemar: exposicon de la malla previamente emulsionada en la mesa de
luz.
4. Revelar: aplicación de agua a la malla.
5. Encintar: se ensintar las partes no deseadas de la malla.
6. Registro: es la forma de mantener la impresión en el mismo lugar.
7. Tiraje: se realiza la función.
Usos y Aplicaciones
El procedimiento de impresión es muy utilizado para hacer reproducciones
de arte y de anuncios; en la reproducción de obra de arte, pinturas, dibujos,
carteles, etc.
En el estampado de tejidos, camisetas, vestidos, telas, corbatas, material
de deporte, calzado, lonas, y en todo tipo de ropa.
En la impresión de plásticos. Marquesinas, paneles, elementos de
decoración, placas de señalización y marcaje, tableros de control, etc.
En la impresión de madera y corcho, para elementos de decoración,
puestas, muebles, paneles, etc.
En la impresión de calcomanías y etiquetas. Calcomanías al agua y secas,
etiquetas en complejos o materiales autoadhesivos (papel y policloruro de
vinilo (PVC)), calcomanías vitrificables para la decoración de azulejos, vidrio
y cerámica.
Decoración de cristal, para espejos y material, para todo tipo de máquinas
recreativas y de juego, y en cilíndrico para frascos, botellas, envases,
jeringuillas, ampollas, vasijas, etc.
Para el flocado de todo tipo de materiales, en este caso el adhesivo se
aplica también por serigrafía.
En la producción de cartelería mural de gran formato, las vallas de
publicidad exterior, por la resistencia de las tintas a los rayos ultravioleta.
En todo tipo de materiales para decoración de escaparates, mostradores,
vitrinas, interiores de tiendas, y, en cualquier escala, elementos de
decoración promocionales y publicitarios.
Decoración directa por medio de esmaltes y vitrificables de barro, cerámica,
porcelana, etc.
Etiquetas en aluminio, cartulinas, cueros, tejidos, etc.
Producción de circuitos impresos.
Decoración de corcho y madera.

4. Rotulación y marcaje con transportadores para vehículos y material de
automoción.
Impresión de cubiertas para carpetas, libros, etc.
Impresión de artículos mercadotécnicos. Lapiceros, llaveros, etc.
Las impresiones serigráficas pueden detectarse porque cada color tiene cierto
relieve, y en los contornos de las imágenes de trazado, como los textos, si los
aumentamos, aparecerán con una forma que recuerda a los dientes de una sierra.
Accesorios que se utilizan
Un marco para serigrafía
Emulsión fotográfica para serigrafía
Una lámpara de 500 o más watts
Rasero del tamaño de la imagen
Un vidrio del tamaño del marco
Una mesa de impresión
Un negativo o positivo de la imagen
Un pulpo

5. LABORATORIO DE SERIGRAFÍA
El taller de Serigrafía dispone de un espacio reducido por lo que es necesario
mantener un orden y una buena organización de las diferentes zonas del taller, así
como realizar un correcto uso, cuidado y mantenimiento de las máquinas y
herramientas de trabajo. Las siguientes normas son de obligatorio cumplimiento.
El taller se encuentra organizado por las siguientes zonas:
*ZONA DE DIBUJO
- Esta zona es reducida, se debe procurar mantenerla siempre diáfana no dejando
Nada sobre las mesas que obstaculice las condiciones de trabajo.
*ZONA DE ESTAMPACIÓN
- Para obtener unos buenos resultados, es fundamental hacer un uso correcto de
las mesas de estampación y mantenerlas en buenas condiciones.
*Mesas de estampación manuales
- Se limpiará bien la mesa de estampación antes y después de su uso, dejándola
en condiciones para el siguiente usuario/a. Se deben seguir las indicaciones del
profesor/a sobre el proceso de entintado y estampado.
* Mesa de estampación automática
- Se debe manejar con cuidado y prestar atención a la hora de estampar si no
queremos
que se produzca algún accidente.
- Se debe desconectar siempre después de su uso.
- Al tratarse de un sistema de estampación eléctrico, el agua, las tintas y los
productos
de limpieza siempre deben usarse con precaución.
- La mesa quedará limpia antes y después de su uso, dejándola en condiciones
para el siguiente usuario/a.
* Carros de secado
- Se usarán para el secado de las pruebas recién estampadas. Las pruebas se
secan
de un día para otro, debiéndose retirar del carro para dejar sitio a otros trabajos.
- Los carros de secado no son archivadores de papel.

6. REGLAS DE HIGIENE Y SEGURIDAD PARA EL TALLER
DE SERIGRAFIA
1.- Estudio del proceso serigráfico y los riesgos específicos de cada departamento
En este punto encontramos una serie de procesos comunes dentro de un taller o
laboratorio de serigrafía, si bien dependen mucho de las condiciones de trabajo de
cada taller:
· Cada departamento debe estar limpio y ser espacioso,
· cada producto y/o utensilio debe tener un lugar adecuado donde ubicarse y no
entorpecer el proceso de trabajo.
· Se deben utilizar correctamente los productos, y para ello los fabricantes están
obligados a facilitar a los clientes una hoja de seguridad donde se especifica el
tipo de producto, su composición, su toxicidad y su modo de empleo.
· También deberá figurar el modo de proceder en el caso de una posible
intoxicación o daño.
Si estas premisas se cumplen adecuadamente, no existe apenas riesgo en la
utilización de estos productos en serigrafía, pues la gran mayoría de estos no
están considerados nocivos o peligrosos para la salud con el uso adecuado.
2.- Estudio de la posibilidad de incendio
· Se ha de tener un estudio de riesgos de incendio.
· Disponer de un plan de emergencia en caso de que se produzca éste.
· Los trabajadores deben estar instruidos en el manejo de los extintores, que
deben encontrarse perfectamente localizados.
· Se deben localizar y analizar todas las señales informativas ubicadas en el taller.
· Conocer las escaleras, bocas de riego y salidas de emergencia. El plan de
emergencia contra incendios deberá ensayarse previamente con el fin de
conseguir una mayor coordinación en el caso de que se produzca.
3.- Control de sustancias y residuos
Este punto es de los más importantes, pues trata del control exhaustivo de las
sustancias y residuos que se utilizan en todo proceso serigráfico. Encontramos
que un taller serigrafíco elimina principalmente:
· trapos manchados con tinta y disolventes.
· residuos de plata provenientes de reveladores y películas
· Restos de tintas estropeadas o contaminadas.
· Restos de papel inservible.
· Recipientes de tintas y solventes.
· Residuos de insumos para mantenimiento de equipos serigraficos
Existe una legislación específica que prohíbe la eliminación de residuos
contaminantes o con riesgos para la salud por los métodos corrientes
(contenedores, desagües, etc...), debiendo ser eliminados por empresas

7. especializadas que puedan certificar al serígrafo que estos productos van a ser
recuperados para su posterior utilización o bien debidamente eliminados por
métodos legales. Normalmente dichas empresas no ofrecen incentivos para la
retirada de estos productos, a no ser que se trate de materiales reciclables; en
cualquier caso la legislación obliga a la eliminación selectiva de los residuos por
estos métodos, de acuerdo a esto el taller de serigrafía Fundir establece las
siguientes normas con respecto al manejo de este tipo de residuos:
· El uso de la estopa (trapos) se debe hacer de forma responsable; utilizando solo
la cantidad necesaria para cada proceso. “EVITAR A TODA COSTA EL
DESPERDICIO.”
· Solo se desecha la estopa más sucia, la demás se debe guardar en recipientes
metálicos para ser reutilizada en posteriores prácticas.
· Los restos de tintas contaminadas con varios colores se deben almacenar en
recipientes dispuestos por el instructor para la creación de colores oscuros
siempre y cuando las tintas sean compatibles.
· El papel que más utilizamos es el periódico, en cada proceso utilizar solo el
necesario y desechar solo el más sucio, guardar el otro para ser reutilizado en
prácticas posteriores.
· Los recipientes de tintas, desocupados los conservamos para realizar algunas
mezclas.
4.- Control de almacenamiento de disolventes y tintas
Se trata de otro punto de importancia, pues puede ser alto el riesgo que se corre si
no se mantienen bien almacenados las materias primas a utilizar, sobre todo en el
caso de las tintas y los disolventes.
· Estos productos deben estar en lugares bien ventilados y preparados, por si
alguno de ellos llegara a derramarse o hubiera un incendio.
· En el caso de productos que no contengan sustancias inflamables, deberán
almacenarse siguiendo la normativa vigente para estos casos.
· Todos los aprendices se deben comprometer con la organización y
mantenimiento de esta área, con ayuda y guía del instructor.
· Todos los recipientes de las tintas, solventes y disolventes deben estar
perfectamente rotulados, de lo contrario se deben marcar en un lugar visible.
· Se deben almacenar clasificados según su aplicación.
· Después de cada práctica se deben almacenar las tintas y solventes
estrictamente en su lugar correspondiente totalmente limpios y bien tapados de lo
contrario esto puede generar incendios.
· Si es posible realizar plano de ubicación de tintas en el estante para ser
consultado antes de cada práctica.
5.- Formación y autoformación adecuada de los aprendices en temas
medioambientales
Una buena política de formación debería:

8. - Asesorar sobre los peligros potenciales asociados a los procesos.- Identificar las
áreas con posibilidad de riesgo.- Establecer prácticas de seguridad en el trabajo.-
Dibujar procedimientos de entrenamiento y programas para los nuevos
empleados.- Estar constantemente informado y por iniciativa propia a través de
investigaciones en el tema sobre los nuevos cambios y sus riesgos.- Instruir a los
aprendices en todo lo referente a la eliminación de la contaminación y su
importancia sobre el medio ambiente.
REGLAMENTO DEL TALLER DE SERIGRAFIA
* ARCHIVO DE PANTALLAS
- Las pantallas serigráficas son muy frágiles. Se deben manejar con cuidado.
- Existe en el taller un mueble para archivar las pantallas, a principio de curso se
asignará una casilla a cada alumno/a que conservará durante todo el curso.
- Después de usadas las pantallas, siempre se deben dejar en la casilla
correspondiente.
Una vez finalizada la estampación, se debe limpiar bien la tinta de la pantalla y
dejarla en condiciones para ser utilizada nuevamente.
* ARCHIVO DE ESTAMPAS
- A principio de curso se preparará una carpeta (con dos cartones finos y blancos
de 100 x 70 cm.), que se destinará únicamente a archivar las pruebas definitivas
de cada
ejercicio con su ficha técnica correspondiente.
- Existe en el taller un mueble destinado al archivo de estas carpetas. Una vez
finalizado
cada ejercicio se realizará su correspondiente ficha técnica que se archivará junto
con una prueba definitiva. Si se han realizado variaciones o transformaciones
importantes
en el trabajo se pueden dejar las pruebas más significativas.
- Es importante que esta carpeta se encuentre en el archivador desde principio
de curso. Será utilizada por el profesor/a y el alumno/a para poder hacer una
evaluación
continuada de sus ejercicios.
* ZONA DE EMULSIONADO, SECADO E INSOLADO DE
PANTALLAS
- La secadora debe manejarse con cuidado. Se deben seguir paso a paso las
instrucciones
facilitadas por el profesor y las indicaciones especificadas en PoliformaT>
Recursos>
* Procedimiento serigráfico. Descripción Técnica.
- La insoladora debe manejarse con cuidado. Deberá desconectarla el último en
Utilizarla: la lámpara de la insoladora es cara y delicada. Se deben seguir paso a
paso las
instrucciones facilitadas por el profesor/a y las indicaciones especificadas en Poli
forma

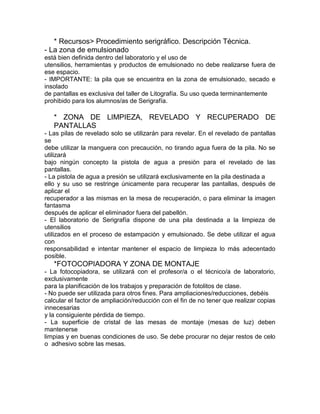

9. * Recursos> Procedimiento serigráfico. Descripción Técnica.
- La zona de emulsionado
está bien definida dentro del laboratorio y el uso de
utensilios, herramientas y productos de emulsionado no debe realizarse fuera de
ese espacio.
- IMPORTANTE: la pila que se encuentra en la zona de emulsionado, secado e
insolado
de pantallas es exclusiva del taller de Litografía. Su uso queda terminantemente
prohibido para los alumnos/as de Serigrafía.
* ZONA DE LIMPIEZA, REVELADO Y RECUPERADO DE
PANTALLAS
- Las pilas de revelado solo se utilizarán para revelar. En el revelado de pantallas
se
debe utilizar la manguera con precaución, no tirando agua fuera de la pila. No se
utilizará
bajo ningún concepto la pistola de agua a presión para el revelado de las
pantallas.
- La pistola de agua a presión se utilizará exclusivamente en la pila destinada a
ello y su uso se restringe únicamente para recuperar las pantallas, después de
aplicar el
recuperador a las mismas en la mesa de recuperación, o para eliminar la imagen
fantasma
después de aplicar el eliminador fuera del pabellón.
- El laboratorio de Serigrafía dispone de una pila destinada a la limpieza de
utensilios
utilizados en el proceso de estampación y emulsionado. Se debe utilizar el agua
con
responsabilidad e intentar mantener el espacio de limpieza lo más adecentado
posible.
*FOTOCOPIADORA Y ZONA DE MONTAJE
- La fotocopiadora, se utilizará con el profesor/a o el técnico/a de laboratorio,
exclusivamente
para la planificación de los trabajos y preparación de fotolitos de clase.
- No puede ser utilizada para otros fines. Para ampliaciones/reducciones, debéis
calcular el factor de ampliación/reducción con el fin de no tener que realizar copias
innecesarias
y la consiguiente pérdida de tiempo.
- La superficie de cristal de las mesas de montaje (mesas de luz) deben
mantenerse
limpias y en buenas condiciones de uso. Se debe procurar no dejar restos de celo
o adhesivo sobre las mesas.

10. 2
