Este documento describe varios periféricos de salida para computadoras, incluyendo monitores, impresoras, parlantes, sintetizadores de voz, visualizadores y trazadores de gráficos. Explica las características y tipos de cada periférico, como la resolución y refresco de pantalla para monitores, y los métodos de impresión y calidad para diferentes tipos de impresoras como de inyección de tinta, láser y matriciales. También cubre brevemente las características de parlantes, tar

1. UNIVERSIDAD NACIONAL DECHIMBORAZO
INFORMATICA TICS
TEMA: PERIFERICOS DESALIDA
INTEGRANTES:
JIMENATORRES
OLAYIS CUERO
JENNIFFER TORRES
LEONARDO YUNGAN
RICHARD CHICAIZA
FRANCISCO CHAUCA
CARMEN LARA
Monitor
El monitor de nuestra PC es sin duda el dispositivo de salida más importante del
conjunto, ya que sin él no podríamos saber qué es lo que está pasando en la
computadora.
Este dispositivo de visualización está constituido por diversos puntos luminosos
denominados píxeles, siendo la cantidad de píxeles lo que determina la resolución
gráfica del mismo; cuanto mayor que sea la cantidad de píxeles, mayor es la
resolución, pues la misma imagen es reproducida en un número mayor de puntos
mejorando la visualización de los detalles.

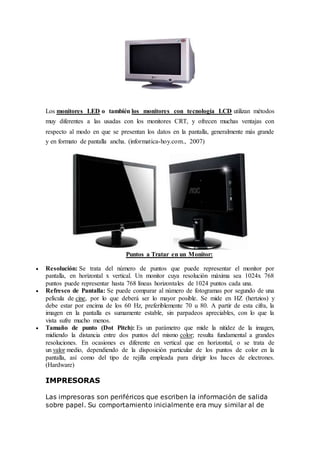

2. Los monitores LED o también los monitores con tecnología LCD utilizan métodos
muy diferentes a las usadas con los monitores CRT, y ofrecen muchas ventajas con
respecto al modo en que se presentan los datos en la pantalla, generalmente más grande
y en formato de pantalla ancha. (informatica-hoy.com., 2007)
Puntos a Tratar en un Monitor:
 Resolución: Se trata del número de puntos que puede representar el monitor por
pantalla, en horizontal x vertical. Un monitor cuya resolución máxima sea 1024x 768
puntos puede representar hasta 768 líneas horizontales de 1024 puntos cada una.
 Refresco de Pantalla: Se puede comparar al número de fotogramas por segundo de una
película de cine, por lo que deberá ser lo mayor posible. Se mide en HZ (hertzios) y
debe estar por encima de los 60 Hz, preferiblemente 70 u 80. A partir de esta cifra, la
imagen en la pantalla es sumamente estable, sin parpadeos apreciables, con lo que la
vista sufre mucho menos.
 Tamaño de punto (Dot Pitch): Es un parámetro que mide la nitidez de la imagen,
midiendo la distancia entre dos puntos del mismo color; resulta fundamental a grandes
resoluciones. En ocasiones es diferente en vertical que en horizontal, o se trata de
un valor medio, dependiendo de la disposición particular de los puntos de color en la
pantalla, así como del tipo de rejilla empleada para dirigir los haces de electrones.
(Hardware)
IMPRESORAS
Las impresoras son periféricos que escriben la información de salida
sobre papel. Su comportamiento inicialmente era muy similar al de

3. las máquinas de escribir, pero hoy día son mucho más sofisticadas,
incluso algunas son fotocopiadoras o fax, conectadas con el
ordenador.
Actualmente la mayoría no necesitan papel continuo, efectuándose el
arrastre por fricción o presión, como en el caso de las máquinas de
escribir o en las fotocopiadoras convencionales.
Clasificación y tipos de impresoras
Calidad de impresión: considera la calidad de presentación y de
contraste de los caracteres impresos. Las impresoras se clasifican en:
 Normales: como las impresoras de línea, de rueda y térmicas.
 Semicalidad. como algunas impresoras matriciales.
 Calidad: como las de margarita (obsoletas), tinta y láser.
Forma de imprimir los caracteres
En cuanto a este aspecto, las impresoras se pueden clasificar en:
 De caracteres
 De líneas
 De páginas
Impresoras de caracteres
Realizan la impresión por medio de un cabezal que va escribiendo la
línea carácter a carácter. El cabezal se desplaza a lo largo de la línea
que se está imprimiendo, sólo de izquierda a derecha (impresoras
unidireccionales) o bien, para conseguir mayor velocidad, de
izquierda a derecha y de derecha a izquierda sucesivamente
(impresoras bidireccionales).
Impresoras de líneas
En estas impresoras se imprimen simultáneamente todos o varios de
los caracteres correspondientes a una línea de impresión.
Impresoras de página
Aquí se incluyen un grupo de impresoras que actúan de forma muy
similar a las máquinas fotocopiadoras. Se caracterizan por contener
un tambor rotativo donde se forma con un polvillo especial (tóner) la
imágen de la página a imprimir. Esta imágen, por contacto y un
proceso de fijación se transfiere al papel.
Descripción de los tipos de impresoras más importantes

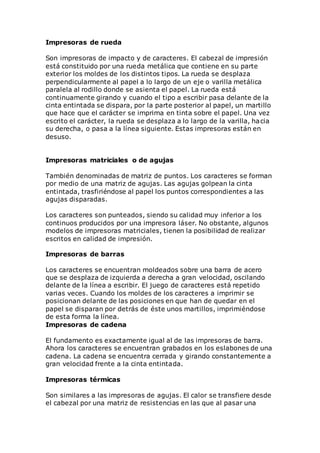

4. Impresoras de rueda
Son impresoras de impacto y de caracteres. El cabezal de impresión
está constituido por una rueda metálica que contiene en su parte
exterior los moldes de los distintos tipos. La rueda se desplaza
perpendicularmente al papel a lo largo de un eje o varilla metálica
paralela al rodillo donde se asienta el papel. La rueda está
continuamente girando y cuando el tipo a escribir pasa delante de la
cinta entintada se dispara, por la parte posterior al papel, un martillo
que hace que el carácter se imprima en tinta sobre el papel. Una vez
escrito el carácter, la rueda se desplaza a lo largo de la varilla, hacia
su derecha, o pasa a la línea siguiente. Estas impresoras están en
desuso.
Impresoras matriciales o de agujas
También denominadas de matriz de puntos. Los caracteres se forman
por medio de una matriz de agujas. Las agujas golpean la cinta
entintada, trasfiriéndose al papel los puntos correspondientes a las
agujas disparadas.
Los caracteres son punteados, siendo su calidad muy inferior a los
continuos producidos por una impresora láser. No obstante, algunos
modelos de impresoras matriciales, tienen la posibilidad de realizar
escritos en calidad de impresión.
Impresoras de barras
Los caracteres se encuentran moldeados sobre una barra de acero
que se desplaza de izquierda a derecha a gran velocidad, oscilando
delante de la línea a escribir. El juego de caracteres está repetido
varias veces. Cuando los moldes de los caracteres a imprimir se
posicionan delante de las posiciones en que han de quedar en el
papel se disparan por detrás de éste unos martillos, imprimiéndose
de esta forma la línea.
Impresoras de cadena
El fundamento es exactamente igual al de las impresoras de barra.
Ahora los caracteres se encuentran grabados en los eslabones de una
cadena. La cadena se encuentra cerrada y girando constantemente a
gran velocidad frente a la cinta entintada.
Impresoras térmicas
Son similares a las impresoras de agujas. El calor se transfiere desde
el cabezal por una matriz de resistencias en las que al pasar una

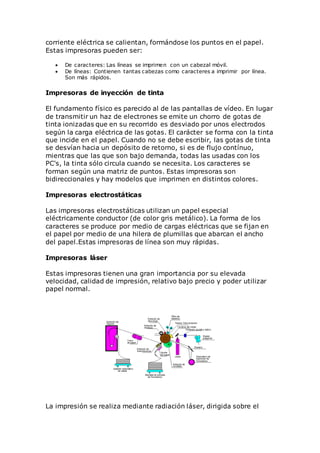

5. corriente eléctrica se calientan, formándose los puntos en el papel.
Estas impresoras pueden ser:
 De caracteres: Las líneas se imprimen con un cabezal móvil.
 De líneas: Contienen tantas cabezas como caracteres a imprimir por línea.
Son más rápidos.
Impresoras de inyección de tinta
El fundamento físico es parecido al de las pantallas de vídeo. En lugar
de transmitir un haz de electrones se emite un chorro de gotas de
tinta ionizadas que en su recorrido es desviado por unos electrodos
según la carga eléctrica de las gotas. El carácter se forma con la tinta
que incide en el papel. Cuando no se debe escribir, las gotas de tinta
se desvían hacia un depósito de retorno, si es de flujo contínuo,
mientras que las que son bajo demanda, todas las usadas con los
PC's, la tinta sólo circula cuando se necesita. Los caracteres se
forman según una matriz de puntos. Estas impresoras son
bidireccionales y hay modelos que imprimen en distintos colores.
Impresoras electrostáticas
Las impresoras electrostáticas utilizan un papel especial
eléctricamente conductor (de color gris metálico). La forma de los
caracteres se produce por medio de cargas eléctricas que se fijan en
el papel por medio de una hilera de plumillas que abarcan el ancho
del papel.Estas impresoras de línea son muy rápidas.
Impresoras láser
Estas impresoras tienen una gran importancia por su elevada
velocidad, calidad de impresión, relativo bajo precio y poder utilizar
papel normal.
La impresión se realiza mediante radiación láser, dirigida sobre el

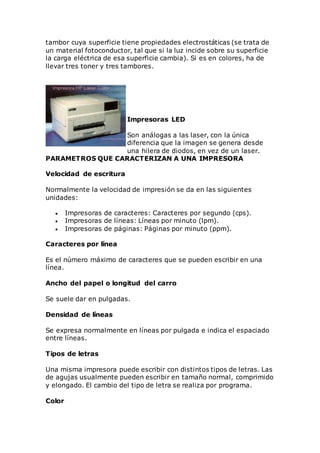

6. tambor cuya superficie tiene propiedades electrostáticas (se trata de
un material fotoconductor, tal que si la luz incide sobre su superficie
la carga eléctrica de esa superficie cambia). Si es en colores, ha de
llevar tres toner y tres tambores.
Impresoras LED
Son análogas a las laser, con la única
diferencia que la imagen se genera desde
una hilera de diodos, en vez de un laser.
PARAMETROS QUE CARACTERIZAN A UNA IMPRESORA
Velocidad de escritura
Normalmente la velocidad de impresión se da en las siguientes
unidades:
 Impresoras de caracteres: Caracteres por segundo (cps).
 Impresoras de líneas: Líneas por minuto (lpm).
 Impresoras de páginas: Páginas por minuto (ppm).
Caracteres por línea
Es el número máximo de caracteres que se pueden escribir en una
línea.
Ancho del papel o longitud del carro
Se suele dar en pulgadas.
Densidad de líneas
Se expresa normalmente en líneas por pulgada e indica el espaciado
entre líneas.
Tipos de letras
Una misma impresora puede escribir con distintos tipos de letras. Las
de agujas usualmente pueden escribir en tamaño normal, comprimido
y elongado. El cambio del tipo de letra se realiza por programa.
Color

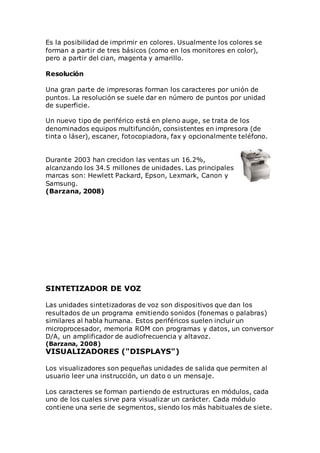

7. Es la posibilidad de imprimir en colores. Usualmente los colores se
forman a partir de tres básicos (como en los monitores en color),
pero a partir del cian, magenta y amarillo.
Resolución
Una gran parte de impresoras forman los caracteres por unión de
puntos. La resolución se suele dar en número de puntos por unidad
de superficie.
Un nuevo tipo de periférico está en pleno auge, se trata de los
denominados equipos multifunción, consistentes en impresora (de
tinta o láser), escaner, fotocopiadora, fax y opcionalmente teléfono.
Durante 2003 han crecidon las ventas un 16.2%,
alcanzando los 34.5 millones de unidades. Las principales
marcas son: Hewlett Packard, Epson, Lexmark, Canon y
Samsung.
(Barzana, 2008)
SINTETIZADOR DE VOZ
Las unidades sintetizadoras de voz son dispositivos que dan los
resultados de un programa emitiendo sonidos (fonemas o palabras)
similares al habla humana. Estos periféricos suelen incluir un
microprocesador, memoria ROM con programas y datos, un conversor
D/A, un amplificador de audiofrecuencia y altavoz.
(Barzana, 2008)
VISUALIZADORES ("DISPLAYS")
Los visualizadores son pequeñas unidades de salida que permiten al
usuario leer una instrucción, un dato o un mensaje.
Los caracteres se forman partiendo de estructuras en módulos, cada
uno de los cuales sirve para visualizar un carácter. Cada módulo
contiene una serie de segmentos, siendo los más habituales de siete.

8. Un carácter concreto se visualiza activando determinados segmentos,
dependiendo de la forma del símbolo.
El visualizador es el elemento de salida típico de las calculadoras de
bolsillo y de los relojes digitales.
(Barzana, 2008)
TRAZADOR DE GRAFICOS
Los trazadores de gráficos ("plotters") son dispositivos de salida que
realizan dibujos sobre papel. Tienen gran importancia ya que con
ellos se obtienen directamente del ordenador planos, mapas, dibujos,
gráficos, esquemas e imágenes en general.
El funcionamiento de un plotter se controla desde programa. El
usuario puede incluir en suprograma
instrucciones para realizar las representaciones
que desee con sus datos.
Los registradores gráficos se fundamentan en el
desplazamiento relativo de un cabezal con el
elemento de escritura, con respecto al papel.
Dependiendo del tipo de gráfico se moverá sólo la cabeza, o la cabeza
y el papel. Según la forma en que se realiza el dibujo, los
registradores se pueden clasificar en tres tipos:
 De pluma.
 Electrostáticos.
 De inyección
En los registradores de pluma el dibujo se realiza mediante un
cabezal en el que se insertan los elementos de escritura: plumas,
bolígrafos o rotuladores. Cada elemento de escritura puede subirse o
bajarse hasta entrar en contacto con el papel, todo ello controlado
por programa.
Los registradores electrostáticos son impresoras electrostáticas. El
sistema de tracción de papel es similar al de una impresora
convencional. El dibujo se realiza línea a línea. El elemento de
escritura está constituido por una serie de agujas cuya densidad
puede variar.
Por lo que respecta a los de inyección, trabajan de forma análoga a
una impresora de tinta, que se describen en el apartado
correspondiente.
(Barzana, 2008)
Parlantes

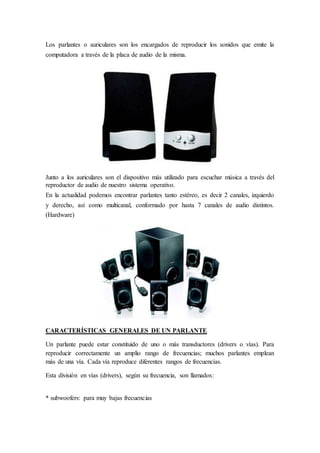

9. Los parlantes o auriculares son los encargados de reproducir los sonidos que emite la
computadora a través de la placa de audio de la misma.
Junto a los auriculares son el dispositivo más utilizado para escuchar música a través del
reproductor de audio de nuestro sistema operativo.
En la actualidad podemos encontrar parlantes tanto estéreo, es decir 2 canales, izquierdo
y derecho, así como multicanal, conformado por hasta 7 canales de audio distintos.
(Hardware)
CARACTERÍSTICAS GENERALES DE UN PARLANTE
Un parlante puede estar constituido de uno o más transductores (drivers o vías). Para
reproducir correctamente un amplio rango de frecuencias; muchos parlantes emplean
más de una vía. Cada vía reproduce diferentes rangos de frecuencias.
Esta división en vías (drivers), según su frecuencia, son llamados:
* subwoofers: para muy bajas frecuencias

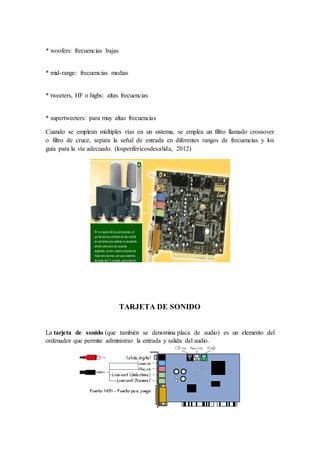

10. * woofers: frecuencias bajas
* mid-range: frecuencias medias
* tweeters, HF o highs: altas frecuencias
* supertweeters: para muy altas frecuencias
Cuando se emplean múltiples vías en un sistema, se emplea un filtro llamado crossover
o filtro de cruce, separa la señal de entrada en diferentes rangos de frecuencias y los
guía para la vía adecuado. (losperifericosdesalida, 2012)
TARJETA DE SONIDO
La tarjeta de sonido (que también se denomina placa de audio) es un elemento del
ordenador que permite administrar la entrada y salida del audio.

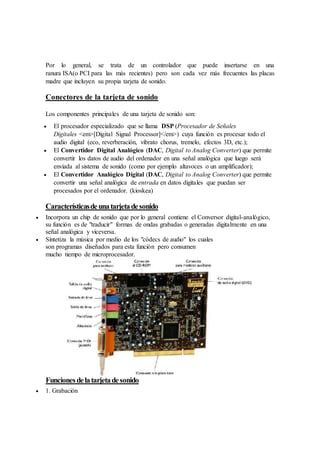

11. Por lo general, se trata de un controlador que puede insertarse en una
ranura ISA(o PCI para las más recientes) pero son cada vez más frecuentes las placas
madre que incluyen su propia tarjeta de sonido.
Conectores de la tarjeta de sonido
Los componentes principales de una tarjeta de sonido son:
 El procesador especializado que se llama DSP (Procesador de Señales
Digitales <em>[Digital Signal Processor]</em>) cuya función es procesar todo el
audio digital (eco, reverberación, vibrato chorus, tremelo, efectos 3D, etc.);
 El Convertidor Digital Analógico (DAC, Digital to Analog Converter) que permite
convertir los datos de audio del ordenador en una señal analógica que luego será
enviada al sistema de sonido (como por ejemplo altavoces o un amplificador);
 El Convertidor Analógico Digital (DAC, Digital to Analog Converter) que permite
convertir una señal analógica de entrada en datos digitales que puedan ser
procesados por el ordenador. (kioskea)
Característicasdeunatarjetadesonido
 Incorpora un chip de sonido que por lo general contiene el Conversor digital-analógico,
su función es de "traducir" formas de ondas grabadas o generadas digitalmente en una
señal analógica y viceversa.
 Sintetiza la música por medio de los "códecs de audio" los cuales
son programas diseñados para esta función pero consumen
mucho tiempo de microprocesador.
Funcionesdelatarjetadesonido
 1. Grabación

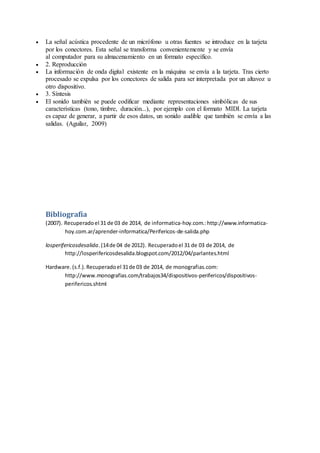

12.  La señal acústica procedente de un micrófono u otras fuentes se introduce en la tarjeta
por los conectores. Esta señal se transforma convenientemente y se envía
al computador para su almacenamiento en un formato específico.
 2. Reproducción
 La información de onda digital existente en la máquina se envía a la tarjeta. Tras cierto
procesado se expulsa por los conectores de salida para ser interpretada por un altavoz u
otro dispositivo.
 3. Síntesis
 El sonido también se puede codificar mediante representaciones simbólicas de sus
características (tono, timbre, duración...), por ejemplo con el formato MIDI. La tarjeta
es capaz de generar, a partir de esos datos, un sonido audible que también se envía a las
salidas. (Aguilar, 2009)
Bibliografía
(2007). Recuperadoel 31 de 03 de 2014, de informatica-hoy.com.:http://www.informatica-
hoy.com.ar/aprender-informatica/Perifericos-de-salida.php
losperifericosdesalida.(14de 04 de 2012). Recuperadoel 31 de 03 de 2014, de
http://losperifericosdesalida.blogspot.com/2012/04/parlantes.html
Hardware.(s.f.).Recuperadoel 31de 03 de 2014, de monografias.com:
http://www.monografias.com/trabajos34/dispositivos-perifericos/dispositivos-
perifericos.shtml
