MANTENIMIENTO IMPRESORAS
LOREY ARIANY ARBOLEDA DUQUE
TECNICA EN SISTEMAS

Que tipos de impresoras existen
Una impresora de tambor es simplemente una
de laser o que ocupa tóner, el tambor es el
cilindro verde que vez cuando cambias tu
cartucho ahí se genera una imagen estática
(que no puedes ver) de lo que vas a imprimir o
copiar, cuando la hoja pasa por el revelador o
tóner las partículas se adhieren a la hoja para
que finalmente se adhieran definitivamente al
papel al momento de pasar por el fusor. Por
cierto nunca toques el tambor o cilindro de tu
equipo ya que lo dañaras y tendrás una mala
calidad de impresión.
• Impresora Laser Monocromatica Samsung
Sl-m2020w 20 PpmWifi -$ 249.900
• Hp Impresora Laser Pro M102w
Monocromática Wifi-$ 279.000
• Hp Impresora Laser Pro M501dn + Obsequio
Resma De Papel-$ 1.309.000

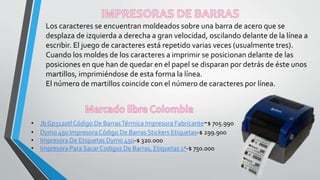

Los caracteres se encuentran moldeados sobre una barra de acero que se
desplaza de izquierda a derecha a gran velocidad, oscilando delante de la línea a
escribir. El juego de caracteres está repetido varias veces (usualmente tres).
Cuando los moldes de los caracteres a imprimir se posicionan delante de las
posiciones en que han de quedar en el papel se disparan por detrás de éste unos
martillos, imprimiéndose de esta forma la línea.
El número de martillos coincide con el número de caracteres por línea.
• Jb Gp3120tl Código De BarrasTérmica Impresora Fabricante-$ 705.990
• Dymo 450 Impresora Código De Barras Stickers Etiquetas-$ 299.900
• Impresora De Etiquetas Dymo 450-$ 320.000
• Impresora Para Sacar Codigos De Barras, Etiquetas 1ª-$ 750.000

Son impresoras de impacto y de caracteres. El cabezal de impresión está
constituido por una rueda metálica que contiene en su parte exterior los
moldes de los distintos tipos. La rueda se desplaza perpendicularmente al
papel a lo largo de un eje o varilla metálica paralela al rodillo donde se asienta
el papel. La rueda está continuamente girando y cuando el tipo a escribir pasa
delante de la cinta entintada se dispara, por la parte posterior al papel, un
martillo que hace que el carácter se imprima en tinta sobre el papel. Una vez
escrito el carácter, la rueda se desplaza a lo largo de la varilla, hacia su
derecha, o pasa a la línea siguiente. Estas impresoras están en desuso.

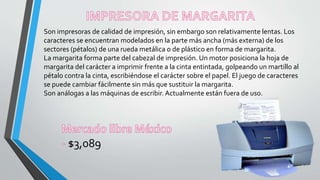

Son impresoras de calidad de impresión, sin embargo son relativamente lentas. Los
caracteres se encuentran modelados en la parte más ancha (más externa) de los
sectores (pétalos) de una rueda metálica o de plástico en forma de margarita.
La margarita forma parte del cabezal de impresión. Un motor posiciona la hoja de
margarita del carácter a imprimir frente a la cinta entintada, golpeando un martillo al
pétalo contra la cinta, escribiéndose el carácter sobre el papel. El juego de caracteres
se puede cambiar fácilmente sin más que sustituir la margarita.
Son análogas a las máquinas de escribir. Actualmente están fuera de uso.
$3,089

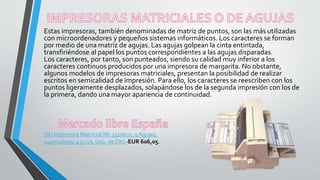

Estas impresoras, también denominadas de matriz de puntos, son las más utilizadas
con microordenadores y pequeños sistemas informáticos. Los caracteres se forman
por medio de una matriz de agujas. Las agujas golpean la cinta entintada,
transfiriéndose al papel los puntos correspondientes a las agujas disparadas.
Los caracteres, por tanto, son punteados, siendo su calidad muy inferior a los
caracteres continuos producidos por una impresora de margarita. No obstante,
algunos modelos de impresoras matriciales, presentan la posibilidad de realizar
escritos en semicalidad de impresión. Para ello, los caracteres se reescriben con los
puntos ligeramente desplazados, solapándose los de la segunda impresión con los de
la primera, dando una mayor apariencia de continuidad.
Oki Impresora Matricial Ml-3320eco, 9 Agujas,
240x216ppp,435 c/s, Usb. de OKI.-EUR 606,05.

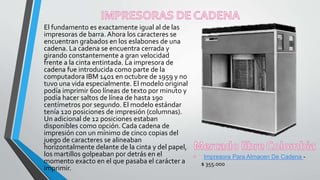

El fundamento es exactamente igual al de las
impresoras de barra. Ahora los caracteres se
encuentran grabados en los eslabones de una
cadena. La cadena se encuentra cerrada y
girando constantemente a gran velocidad
frente a la cinta entintada. La impresora de
cadena fue introducida como parte de la
computadora IBM 1401 en octubre de 1959 y no
tuvo una vida especialmente. El modelo original
podía imprimir 600 líneas de texto por minuto y
podía hacer saltos de línea de hasta 190
centímetros por segundo. El modelo estándar
tenía 120 posiciones de impresión (columnas).
Un adicional de 12 posiciones estaban
disponibles como opción. Cada cadena de
impresión con un mínimo de cinco copias del
juego de caracteres se alineaban
horizontalmente delante de la cinta y del papel,
los martillos golpeaban por detrás en el
momento exacto en el que pasaba el carácter a
imprimir.
Impresora Para Almacen De Cadena -
$ 355.000

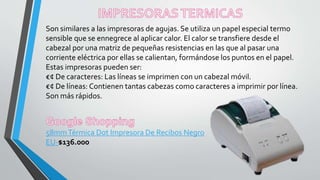

Son similares a las impresoras de agujas. Se utiliza un papel especial termo
sensible que se ennegrece al aplicar calor. El calor se transfiere desde el
cabezal por una matriz de pequeñas resistencias en las que al pasar una
corriente eléctrica por ellas se calientan, formándose los puntos en el papel.
Estas impresoras pueden ser:
€¢ De caracteres: Las líneas se imprimen con un cabezal móvil.
€¢ De líneas: Contienen tantas cabezas como caracteres a imprimir por línea.
Son más rápidos.
58mmTérmica Dot Impresora De Recibos Negro
EU-$136.000

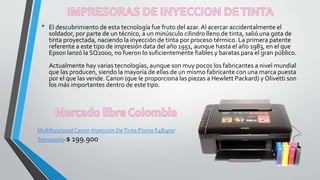

• El descubrimiento de esta tecnología fue fruto del azar.Al acercar accidentalmente el
soldador, por parte de un técnico, a un minúsculo cilindro lleno de tinta, salió una gota de
tinta proyectada, naciendo la inyección de tinta por proceso térmico. La primera patente
referente a este tipo de impresión data del año 1951, aunque hasta el año 1983, en el que
Epson lanzó la SQ2000, no fueron lo suficientemente fiables y baratas para el gran público.
Actualmente hay varias tecnologías, aunque son muy pocos los fabricantes a nivel mundial
que las producen, siendo la mayoría de ellas de un mismo fabricante con una marca puesta
por el que las vende. Canon (que le proporciona las piezas a Hewlett Packard) y Olivetti son
los más importantes dentro de este tipo.
Multifuncional Canon Inyeccion DeTinta Pixma E481por
Teknopolis-$ 199.900

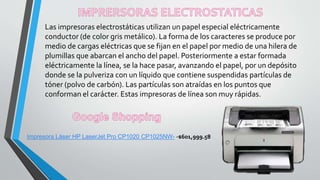

Las impresoras electrostáticas utilizan un papel especial eléctricamente
conductor (de color gris metálico). La forma de los caracteres se produce por
medio de cargas eléctricas que se fijan en el papel por medio de una hilera de
plumillas que abarcan el ancho del papel. Posteriormente a estar formada
eléctricamente la línea, se la hace pasar, avanzando el papel, por un depósito
donde se la pulveriza con un líquido que contiene suspendidas partículas de
tóner (polvo de carbón). Las partículas son atraídas en los puntos que
conforman el carácter. Estas impresoras de línea son muy rápidas.
Impresora Láser HP LaserJet Pro CP1020 CP1025NW- -$601,999.58

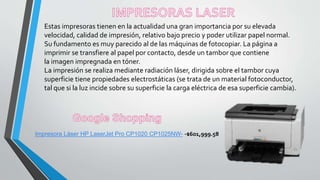

Estas impresoras tienen en la actualidad una gran importancia por su elevada
velocidad, calidad de impresión, relativo bajo precio y poder utilizar papel normal.
Su fundamento es muy parecido al de las máquinas de fotocopiar. La página a
imprimir se transfiere al papel por contacto, desde un tambor que contiene
la imagen impregnada en tóner.
La impresión se realiza mediante radiación láser, dirigida sobre el tambor cuya
superficie tiene propiedades electrostáticas (se trata de un material fotoconductor,
tal que si la luz incide sobre su superficie la carga eléctrica de esa superficie cambia).
Impresora Láser HP LaserJet Pro CP1020 CP1025NW- -$601,999.58

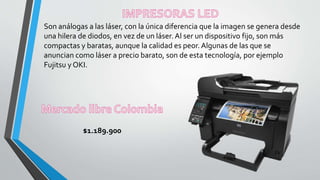

Son análogas a las láser, con la única diferencia que la imagen se genera desde
una hilera de diodos, en vez de un láser. Al ser un dispositivo fijo, son más
compactas y baratas, aunque la calidad es peor. Algunas de las que se
anuncian como láser a precio barato, son de esta tecnología, por ejemplo
Fujitsu y OKI.
$1.189.900

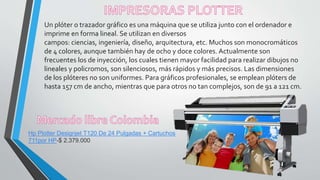

Un plóter o trazador gráfico es una máquina que se utiliza junto con el ordenador e
imprime en forma lineal. Se utilizan en diversos
campos: ciencias, ingeniería, diseño, arquitectura, etc. Muchos son monocromáticos
de 4 colores, aunque también hay de ocho y doce colores. Actualmente son
frecuentes los de inyección, los cuales tienen mayor facilidad para realizar dibujos no
lineales y policromos, son silenciosos, más rápidos y más precisos. Las dimensiones
de los plóteres no son uniformes. Para gráficos profesionales, se emplean plóters de
hasta 157 cm de ancho, mientras que para otros no tan complejos, son de 91 a 121 cm.
Hp Plotter Designjet T120 De 24 Pulgadas + Cartuchos
711por HP-$ 2.379.000

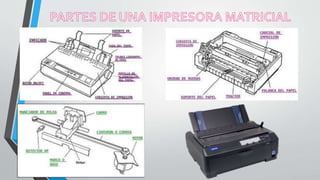

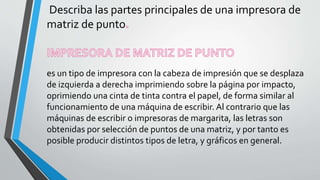

Describa las partes principales de una impresora de
matriz de punto
es un tipo de impresora con la cabeza de impresión que se desplaza
de izquierda a derecha imprimiendo sobre la página por impacto,
oprimiendo una cinta de tinta contra el papel, de forma similar al
funcionamiento de una máquina de escribir. Al contrario que las
máquinas de escribir o impresoras de margarita, las letras son
obtenidas por selección de puntos de una matriz, y por tanto es
posible producir distintos tipos de letra, y gráficos en general.

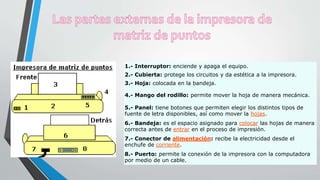

1.- Interruptor: enciende y apaga el equipo.
2.- Cubierta: protege los circuitos y da estética a la impresora.
3.- Hoja: colocada en la bandeja.
4.- Mango del rodillo: permite mover la hoja de manera mecánica.
5.- Panel: tiene botones que permiten elegir los distintos tipos de
fuente de letra disponibles, así como mover la hojas.
6.- Bandeja: es el espacio asignado para colocar las hojas de manera
correcta antes de entrar en el proceso de impresión.
7.- Conector de alimentación: recibe la electricidad desde el
enchufe de corriente.
8.- Puerto: permite la conexión de la impresora con la computadora
por medio de un cable.

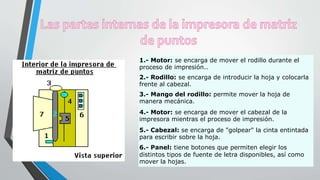

1.- Motor: se encarga de mover el rodillo durante el
proceso de impresión..
2.- Rodillo: se encarga de introducir la hoja y colocarla
frente al cabezal.
3.- Mango del rodillo: permite mover la hoja de
manera mecánica.
4.- Motor: se encarga de mover el cabezal de la
impresora mientras el proceso de impresión.
5.- Cabezal: se encarga de "golpear" la cinta entintada
para escribir sobre la hoja.
6.- Panel: tiene botones que permiten elegir los
distintos tipos de fuente de letra disponibles, así como
mover la hojas.

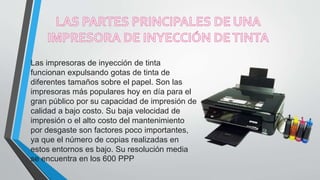

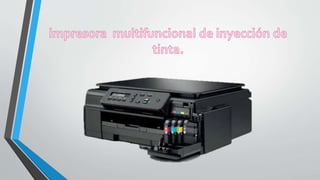

Las impresoras de inyección de tinta
funcionan expulsando gotas de tinta de
diferentes tamaños sobre el papel. Son las
impresoras más populares hoy en día para el
gran público por su capacidad de impresión de
calidad a bajo costo. Su baja velocidad de
impresión o el alto costo del mantenimiento
por desgaste son factores poco importantes,
ya que el número de copias realizadas en
estos entornos es bajo. Su resolución media

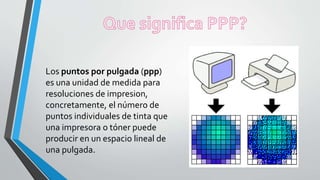

se encuentra en los 600 PPP

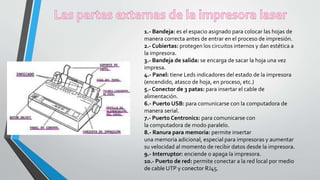

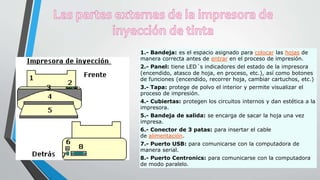

1.- Bandeja: es el espacio asignado para colocar las hojas de
manera correcta antes de entrar en el proceso de impresión.
2.- Panel: tiene LED´s indicadores del estado de la impresora
(encendido, atasco de hoja, en proceso, etc.), así como botones
de funciones (encendido, recorrer hoja, cambiar cartuchos, etc.)
3.- Tapa: protege de polvo el interior y permite visualizar el
proceso de impresión.
4.- Cubiertas: protegen los circuitos internos y dan estética a la
impresora.
5.- Bandeja de salida: se encarga de sacar la hoja una vez
impresa.
6.- Conector de 3 patas: para insertar el cable
de alimentación.
7.- Puerto USB: para comunicarse con la computadora de
manera serial.
8.- Puerto Centronics: para comunicarse con la computadora
de modo paralelo.

1.- Bandeja: es el espacio asignado
para colocar las hojas de manera correcta antes
de entrar en el proceso de impresión.
2.- Goma: se encarga de introducir la hoja hacia
dentro.
3.- Motor: mueve el cartucho de manera horizontal
sobre la hoja.
4.- Motor: mueve la goma y los rodillos de manera
sincronizada.
5.- Cartuchos: contienen la tinta líquida que es
expulsada hacia la hoja y producir la impresión.
6.- Rodillo: se encarga de ir avanzando la hoja
durante la impresión.
7.- Bandeja de salida: se encarga de sacar la hoja
una vez impresa.

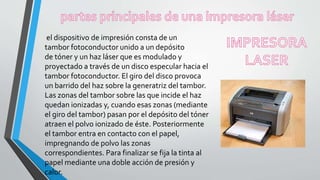

el dispositivo de impresión consta de un
tambor fotoconductor unido a un depósito
de tóner y un haz láser que es modulado y
proyectado a través de un disco especular hacia el
tambor fotoconductor. El giro del disco provoca
un barrido del haz sobre la generatriz del tambor.
Las zonas del tambor sobre las que incide el haz
quedan ionizadas y, cuando esas zonas (mediante
el giro del tambor) pasan por el depósito del tóner
atraen el polvo ionizado de éste. Posteriormente
el tambor entra en contacto con el papel,
impregnando de polvo las zonas
correspondientes. Para finalizar se fija la tinta al
papel mediante una doble acción de presión y
calor.

1.- Bandeja: es el espacio asignado para colocar las hojas de
2.- Cubiertas: protegen los circuitos internos y dan estética a
la impresora.
3.- Bandeja de salida: se encarga de sacar la hoja una vez
impresa.
4.- Panel: tiene Leds indicadores del estado de la impresora
(encendido, atasco de hoja, en proceso, etc.)
5.- Conector de 3 patas: para insertar el cable de
alimentación.
6.- Puerto USB: para comunicarse con la computadora de
manera serial.
7.- Puerto Centronics: para comunicarse con
la computadora de modo paralelo.
8.- Ranura para memoria: permite insertar
una memoria adicional, especial para impresoras y aumentar
su velocidad al momento de recibir datos desde la impresora.
9.- Interruptor: enciende o apaga la impresora.
10.- Puerto de red: permite conectar a la red local por medio
de cable UTP y conector RJ45.

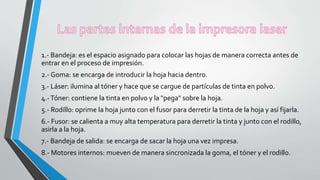

1.- Bandeja: es el espacio asignado para colocar las hojas de manera correcta antes de
entrar en el proceso de impresión.
2.- Goma: se encarga de introducir la hoja hacia dentro.
3.- Láser: ilumina al tóner y hace que se cargue de partículas de tinta en polvo.
4.-Tóner: contiene la tinta en polvo y la "pega" sobre la hoja.
5.- Rodillo: oprime la hoja junto con el fusor para derretir la tinta de la hoja y así fijarla.
6.- Fusor: se calienta a muy alta temperatura para derretir la tinta y junto con el rodillo,
asirla a la hoja.
7.- Bandeja de salida: se encarga de sacar la hoja una vez impresa.
8.- Motores internos: mueven de manera sincronizada la goma, el tóner y el rodillo.

Es un dispositivo electromecánico, que tiene
la función de recibir
información digital procedente de la
computadora, para por medio de tinta en
polvo y un rayo láser, plasmar la información
en un medio físico. Generalmente utilizan un
tóner de color negro, aunque también se han
diseñado impresoras láser para imprimir a
color. Los dispositivos de los que actualmente
también puede recibir directamente datos
son discos duros portátiles, memorias USB,
un conector RJ45 de red local (LAN) ó desde
un escáner.

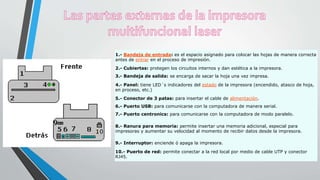

1.- Bandeja de entrada: es el espacio asignado para colocar las hojas de manera correcta
antes de entrar en el proceso de impresión.
2.- Cubiertas: protegen los circuitos internos y dan estética a la impresora.
4.- Panel: tiene LED´s indicadores del estado de la impresora (encendido, atasco de hoja,
en proceso, etc.)
5.- Conector de 3 patas: para insertar el cable de alimentación.
6.- Puerto USB: para comunicarse con la computadora de manera serial.
7.- Puerto centronics: para comunicarse con la computadora de modo paralelo.
8.- Ranura para memoria: permite insertar una memoria adicional, especial para
impresoras y aumentar su velocidad al momento de recibir datos desde la impresora.
9.- Interruptor: enciende ó apaga la impresora.
10.- Puerto de red: permite conectar a la red local por medio de cable UTP y conector
RJ45.

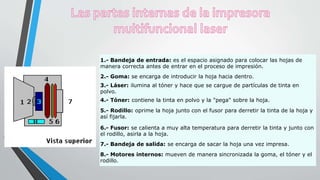

1.- Bandeja de entrada: es el espacio asignado para colocar las hojas de
2.- Goma: se encarga de introducir la hoja hacia dentro.
3.- Láser: ilumina al tóner y hace que se cargue de partículas de tinta en
polvo.
4.- Tóner: contiene la tinta en polvo y la "pega" sobre la hoja.
5.- Rodillo: oprime la hoja junto con el fusor para derretir la tinta de la hoja y
así fijarla.
6.- Fusor: se calienta a muy alta temperatura para derretir la tinta y junto con
el rodillo, asirla a la hoja.
8.- Motores internos: mueven de manera sincronizada la goma, el tóner y el
rodillo.

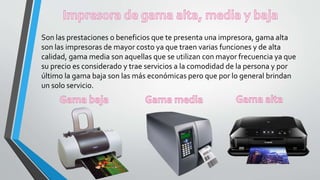

Son las prestaciones o beneficios que te presenta una impresora, gama alta
son las impresoras de mayor costo ya que traen varias funciones y de alta
calidad, gama media son aquellas que se utilizan con mayor frecuencia ya que
su precio es considerado y trae servicios a la comodidad de la persona y por
último la gama baja son las más económicas pero que por lo general brindan
un solo servicio.

Los puntos por pulgada (ppp)
es una unidad de medida para
resoluciones de impresion,
concretamente, el número de
puntos individuales de tinta que
una impresora o tóner puede
producir en un espacio lineal de
una pulgada.

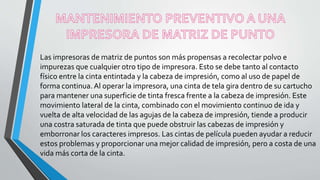

Las impresoras de matriz de puntos son más propensas a recolectar polvo e
impurezas que cualquier otro tipo de impresora. Esto se debe tanto al contacto
físico entre la cinta entintada y la cabeza de impresión, como al uso de papel de
forma continua. Al operar la impresora, una cinta de tela gira dentro de su cartucho
para mantener una superficie de tinta fresca frente a la cabeza de impresión. Este
movimiento lateral de la cinta, combinado con el movimiento continuo de ida y
vuelta de alta velocidad de las agujas de la cabeza de impresión, tiende a producir
una costra saturada de tinta que puede obstruir las cabezas de impresión y
emborronar los caracteres impresos. Las cintas de película pueden ayudar a reducir
estos problemas y proporcionar una mejor calidad de impresión, pero a costa de una
vida más corta de la cinta.

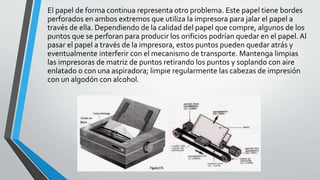

El papel de forma continua representa otro problema. Este papel tiene bordes
perforados en ambos extremos que utiliza la impresora para jalar el papel a
través de ella. Dependiendo de la calidad del papel que compre, algunos de los
puntos que se perforan para producir los orificios podrían quedar en el papel. Al
pasar el papel a través de la impresora, estos puntos pueden quedar atrás y
eventualmente interferir con el mecanismo de transporte. Mantenga limpias
las impresoras de matriz de puntos retirando los puntos y soplando con aire
enlatado o con una aspiradora; limpie regularmente las cabezas de impresión
con un algodón con alcohol.

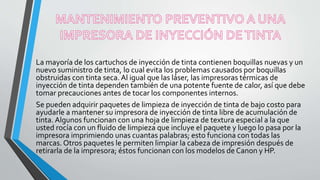

La mayoría de los cartuchos de inyección de tinta contienen boquillas nuevas y un
nuevo suministro de tinta, lo cual evita los problemas causados por boquillas
obstruidas con tinta seca. Al igual que las láser, las impresoras térmicas de
inyección de tinta dependen también de una potente fuente de calor, así que debe
tomar precauciones antes de tocar los componentes internos.
Se pueden adquirir paquetes de limpieza de inyección de tinta de bajo costo para
ayudarle a mantener su impresora de inyección de tinta libre de acumulación de
tinta. Algunos funcionan con una hoja de limpieza de textura especial a la que
usted rocía con un fluido de limpieza que incluye el paquete y luego lo pasa por la
impresora imprimiendo unas cuantas palabras; esto funciona con todas las
marcas. Otros paquetes le permiten limpiar la cabeza de impresión después de
retirarla de la impresora; éstos funcionan con los modelos de Canon y HP.

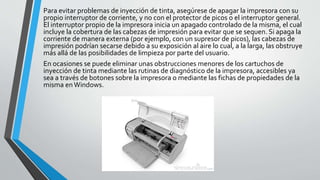

Para evitar problemas de inyección de tinta, asegúrese de apagar la impresora con su
propio interruptor de corriente, y no con el protector de picos o el interruptor general.
El interruptor propio de la impresora inicia un apagado controlado de la misma, el cual
incluye la cobertura de las cabezas de impresión para evitar que se sequen. Si apaga la
corriente de manera externa (por ejemplo, con un supresor de picos), las cabezas de
impresión podrían secarse debido a su exposición al aire lo cual, a la larga, las obstruye
más allá de las posibilidades de limpieza por parte del usuario.
En ocasiones se puede eliminar unas obstrucciones menores de los cartuchos de
inyección de tinta mediante las rutinas de diagnóstico de la impresora, accesibles ya
sea a través de botones sobre la impresora o mediante las fichas de propiedades de la
misma enWindows.

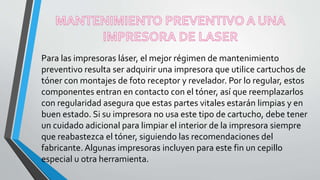

Para las impresoras láser, el mejor régimen de mantenimiento
preventivo resulta ser adquirir una impresora que utilice cartuchos de
tóner con montajes de foto receptor y revelador. Por lo regular, estos
componentes entran en contacto con el tóner, así que reemplazarlos
con regularidad asegura que estas partes vitales estarán limpias y en
buen estado. Si su impresora no usa este tipo de cartucho, debe tener
un cuidado adicional para limpiar el interior de la impresora siempre
que reabastezca el tóner, siguiendo las recomendaciones del
fabricante. Algunas impresoras incluyen para este fin un cepillo
especial u otra herramienta.

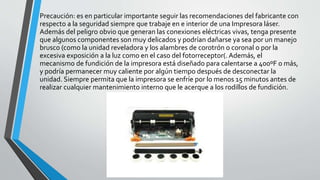

Precaución: es en particular importante seguir las recomendaciones del fabricante con
respecto a la seguridad siempre que trabaje en e interior de una Impresora láser.
Además del peligro obvio que generan las conexiones eléctricas vivas, tenga presente
que algunos componentes son muy delicados y podrían dañarse ya sea por un manejo
brusco (como la unidad reveladora y los alambres de corotrón o coronal o por la
excesiva exposición a la luz como en el caso del fotorreceptor(. Además, el
mecanismo de fundición de la impresora está diseñado para calentarse a 400ºF o más,
y podría permanecer muy caliente por algún tiempo después de desconectar la
unidad. Siempre permita que la impresora se enfríe por lo menos 15 minutos antes de
realizar cualquier mantenimiento interno que le acerque a los rodillos de fundición.

La tinta se carga en un diminuto tubo y una
pequeña plantilla calienta con rapidez la tinta
hasta el punto de ebullición. Esto produce una
pequeña burbuja de vapor que se expande e
impulsa una gota de tinta hasta el extremo del
tubo. El calor se apaga y la tinta se enfría,
debido a lo cual el vapor se condensa y contrae
y detiene el flujo de tinta hasta que se genere
la siguiente burbuja de vapor para crear una
gota de tinta. La estrategia alternativa consiste
en utilizar el efecto piezoeléctrico, como en las
impresoras de inyección de tinta de Epson.

El cabezal es el dispositivo a través del cual se
realizan las impresiones, es quien larga la tinta.
En algunos modelos está incorporado en la
impresora, como por ejemplo en Epson,
mientras que en otros está en el cartucho, por
ejemplo hp, lexmark. En los modelos donde
está incorporado en la impresora, es dificil
detectar cuando está dañado, por lo general se
hace por descarte, cuando ya se probó todo el
resto. En los modelos donde el cabezal está en
el cartucho, es facil, hay una serie de contactos
que se deben medir y deben dar una
resistencia predeterminada, si no lo da
entonces está dañado.

Utilizado para recargar los cartuchos, en el tendrá que
perforar los agujeros en los cartuchos de tinta, retire las
pegatinas en la parte superior del cartucho y podrás ver
pequeñas abolladuras en torno al cual ya están cerrados
(es decir que la tinta se inyecta durante la fabricación).
Usted tiene que perforar pequeños agujeros en él y que es
donde se inyecta la tinta que usted tiene. Para saber qué
colores van, usted necesitará una aguja. Inserte la aguja
en los agujeros que ha hecho y luego se retiran las agujas,
en la punta de la mitad se de qué color tiene ese agujero
específicos. Se inyecta la tinta y luego limpie los agujeros
y los tapan con la cinta adhesiva o sellador incluidos en el
kit de recarga.Vuelva a colocar el cartucho en la
impresora y ejecute la herramienta de limpieza.

Mantenimiento de impresoras

Más contenido relacionado

La actualidad más candente

Similar a Mantenimiento de impresoras

Mantenimiento de impresoras
