1. MANTENIMIENTO DE
IMPRESORAS
Por Brayan Alexander Camargo
Técnica en sistemas
Colegio Sagrado Corazón de Jesús
Cúcuta

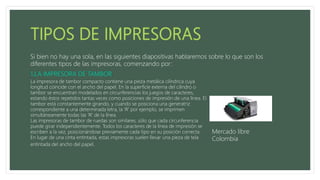

2. Si bien no hay una sola, en las siguientes diapositivas hablaremos sobre lo que son los
diferentes tipos de las impresoras, comenzando por:
La impresora de tambor compacto contiene una pieza metálica cilíndrica cuya
longitud coincide con el ancho del papel. En la superficie externa del cilindro o
tambor se encuentran modelados en circunferencias los juegos de caracteres,
estando éstos repetidos tantas veces como posiciones de impresión de una línea. El
tambor está constantemente girando, y cuando se posiciona una generatriz
correspondiente a una determinada letra, la “A” por ejemplo, se imprimen
simultáneamente todas las “A” de la línea.
Las impresoras de tambor de ruedas son similares, sólo que cada circunferencia
puede girar independientemente. Todos los caracteres de la línea de impresión se
escriben a la vez, posicionándose previamente cada tipo en su posición correcta.
En lugar de una cinta entintada, estas impresoras suelen llevar una pieza de tela
entintada del ancho del papel.
Mercado libre
Colombia

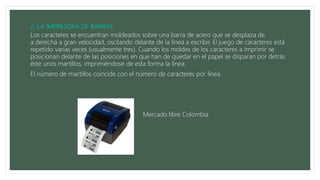

3. Los caracteres se encuentran moldeados sobre una barra de acero que se desplaza de
a derecha a gran velocidad, oscilando delante de la línea a escribir. El juego de caracteres está
repetido varias veces (usualmente tres). Cuando los moldes de los caracteres a imprimir se
posicionan delante de las posiciones en que han de quedar en el papel se disparan por detrás
éste unos martillos, imprimiéndose de esta forma la línea.
El número de martillos coincide con el número de caracteres por línea.
Mercado libre Colombia

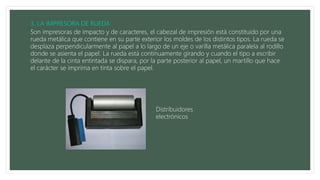

4. Son impresoras de impacto y de caracteres, el cabezal de impresión está constituido por una
rueda metálica que contiene en su parte exterior los moldes de los distintos tipos. La rueda se
desplaza perpendicularmente al papel a lo largo de un eje o varilla metálica paralela al rodillo
donde se asienta el papel. La rueda está continuamente girando y cuando el tipo a escribir
delante de la cinta entintada se dispara, por la parte posterior al papel, un martillo que hace
el carácter se imprima en tinta sobre el papel.
Distribuidores
electrónicos

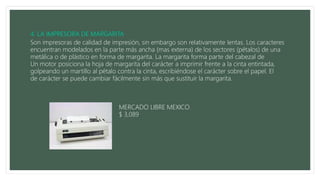

5. Son impresoras de calidad de impresión, sin embargo son relativamente lentas. Los caracteres
encuentran modelados en la parte más ancha (mas externa) de los sectores (pétalos) de una
metálica o de plástico en forma de margarita. La margarita forma parte del cabezal de
Un motor posiciona la hoja de margarita del carácter a imprimir frente a la cinta entintada,
golpeando un martillo al pétalo contra la cinta, escribiéndose el carácter sobre el papel. El
de carácter se puede cambiar fácilmente sin más que sustituir la margarita.
MERCADO LIBRE MEXICO
$ 3,089

6. La impresora matricial o impresora de matriz de puntos es un tipo de impresora con la cabeza
impresión que se desplaza de izquierda a derecha imprimiendo sobre la página por impacto,
oprimiendo una cinta de tinta contra el papel, de forma similar al funcionamiento de una
de escribir. Al contrario que las máquinas de escribir o impresoras de margarita, las letras son
obtenidas por selección de puntos de una matriz, y por tanto es posible producir distintos tipos
de letra, y gráficos en general.
Epson Colombia $871,400

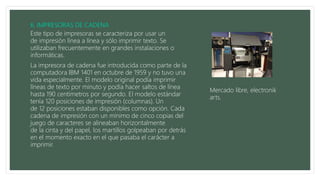

7. Este tipo de impresoras se caracteriza por usar un
de impresión línea a línea y sólo imprimir texto. Se
utilizaban frecuentemente en grandes instalaciones o
informáticas.
La impresora de cadena fue introducida como parte de la
computadora IBM 1401 en octubre de 1959 y no tuvo una
vida especialmente. El modelo original podía imprimir
líneas de texto por minuto y podía hacer saltos de línea
hasta 190 centímetros por segundo. El modelo estándar
tenía 120 posiciones de impresión (columnas). Un
de 12 posiciones estaban disponibles como opción. Cada
cadena de impresión con un mínimo de cinco copias del
juego de caracteres se alineaban horizontalmente
de la cinta y del papel, los martillos golpeaban por detrás
en el momento exacto en el que pasaba el carácter a
imprimir.
Mercado libre, electronik
arts.

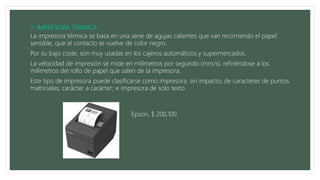

8. La impresora térmica se basa en una serie de agujas calientes que van recorriendo el papel
sensible, que al contacto se vuelve de color negro.
Por su bajo coste, son muy usadas en los cajeros automáticos y supermercados.
La velocidad de impresión se mide en milímetros por segundo (mm/s), refiriéndose a los
milímetros del rollo de papel que salen de la impresora.
Este tipo de impresora puede clasificarse como impresora: sin impacto; de caracteres de puntos
matriciales; carácter a carácter; e impresora de solo texto.
Epson, $ 200,100

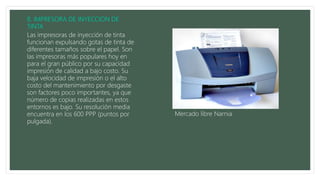

9. Las impresoras de inyección de tinta
funcionan expulsando gotas de tinta de
diferentes tamaños sobre el papel. Son
las impresoras más populares hoy en
para el gran público por su capacidad
impresión de calidad a bajo costo. Su
baja velocidad de impresión o el alto
costo del mantenimiento por desgaste
son factores poco importantes, ya que
número de copias realizadas en estos
entornos es bajo. Su resolución media
encuentra en los 600 PPP (puntos por
pulgada).
Mercado libre Narnia

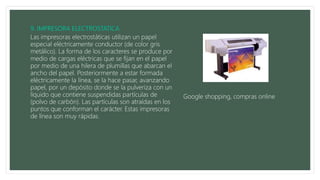

10. Las impresoras electrostáticas utilizan un papel
especial eléctricamente conductor (de color gris
metálico). La forma de los caracteres se produce por
medio de cargas eléctricas que se fijan en el papel
por medio de una hilera de plumillas que abarcan el
ancho del papel. Posteriormente a estar formada
eléctricamente la línea, se la hace pasar, avanzando
papel, por un depósito donde se la pulveriza con un
líquido que contiene suspendidas partículas de
(polvo de carbón). Las partículas son atraídas en los
puntos que conforman el carácter. Estas impresoras
de línea son muy rápidas.
Google shopping, compras online

11. Las impresoras electrostáticas utilizan un
papel especial eléctricamente conductor (de
color gris metálico). La forma de los
caracteres se produce por medio de cargas
eléctricas que se fijan en el papel por medio
de una hilera de plumillas que abarcan el
ancho del papel. Posteriormente a estar
formada eléctricamente la línea, se la hace
pasar, avanzando el papel, por un depósito
donde se la pulveriza con un líquido que
contiene suspendidas partículas de tóner
(polvo de carbón). Las partículas son
en los puntos que conforman el carácter.
Estas impresoras de línea son muy rápidas.
Samsung, Epson, mercado libre $
569,689

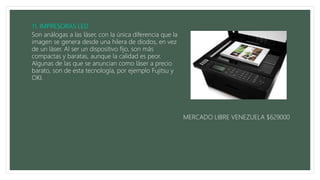

12. Son análogas a las láser, con la única diferencia que la
imagen se genera desde una hilera de diodos, en vez
de un láser. Al ser un dispositivo fijo, son más
compactas y baratas, aunque la calidad es peor.
Algunas de las que se anuncian como láser a precio
barato, son de esta tecnología, por ejemplo Fujitsu y
OKI.
MERCADO LIBRE VENEZUELA $629000

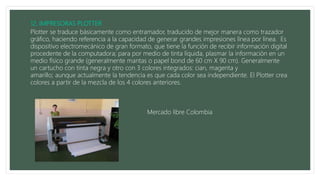

13. Plotter se traduce básicamente como entramador, traducido de mejor manera como trazador
gráfico, haciendo referencia a la capacidad de generar grandes impresiones línea por línea. Es
dispositivo electromecánico de gran formato, que tiene la función de recibir información digital
procedente de la computadora; para por medio de tinta líquida, plasmar la información en un
medio físico grande (generalmente mantas o papel bond de 60 cm X 90 cm). Generalmente
un cartucho con tinta negra y otro con 3 colores integrados: cian, magenta y
amarillo; aunque actualmente la tendencia es que cada color sea independiente. El Plotter crea
colores a partir de la mezcla de los 4 colores anteriores.
Mercado libre Colombia

14. 1.- Interruptor: enciende y apaga el equipo.
2.- Cubierta: protege los circuitos y da estética a la
impresora.
3.- Hoja: colocada en la bandeja.
4.- Mango del rodillo: permite mover la hoja de
manera mecánica.
5.- Panel: tiene botones que permiten elegir los
distintos tipos de fuente de letra disponibles, así
como mover la hojas.
6.- Bandeja: es el espacio asignado para colocar las
hojas de manera correcta antes de entrar en el
proceso de impresión.
7.- Conector de alimentación: recibe la electricidad
desde el enchufe de corriente.
8.- Puerto: permite la conexión de la impresora con la
computadora por medio de un cable.
Partes y funciones de la partes de una impresora de
matriz de puntos.

15. 1. Bandeja: es el espacio asignado para colocar las hojas de manera
correcta antes de entrar en proceso de impresión. 2. Panel: tiene leds
indicadores del estado de la impresora, (encendido, atasco de hoja en
proceso etc.), así como los botones de funciones, (encendido, recorrer
hoja, cambiar cartuchos, etc.
3.Tapa: protege del polvo el interior y permite visualizar el proceso de
impresión.
4.Cubiertas: protegen los circuitos internos y dan estética a la impresora.
5.Bandeja de salida: se encarga de sacar la hoja una vez impresa.
6. Conector de 3 patas: para insertar el cable de alimentación.
7.Puerto USB: para comunicase con la impresora de manera serial.
8. Puerto Centronics: para comunicarse con la computadora de modo
paralelo.
9. Motor: mueve el cartucho de manera horizontal sobre la hoja.
10. Motor: mueve la hoja y los cartuchos de manera sincronizada.
11. Cartuchos: contienen la tinta liquida que es expulsada hacia la hoja y
producir la impresión.

16. Estas impresoras son libres de impacto y tienen un Tóner, el cuál es un
cilindro relleno con tinta en forma de polvo. Pueden imprimir a color,
pero las mas utilizadas usan solo tinta negra, ya que para el color se
necesita Tóner adicional. Cuentan internamente con chips y circuitos
electrónicos que reciben órdenes de la computadora y almacenan los
datos para imprimirlos:
La impresora recibe la orden desde la computadora de lo que va a
imprimir.
La impresora almacena los datos recibidos en la memoria RAM interna
también llamada Buffer, que puede ser de hasta 8 MB.
Un mecanismo electromecánico acomoda la hoja acorde a las
especificaciones que envía la computadora.
Un mecanismo llamado escáner, emite un haz de luz láser que se refleja
con un espejo sobre el tóner. Este has de luz lleva cargas electroestáticas,
las cuáles atraen el polvo de tinta y forman el carácter o figura sobre el
tóner.

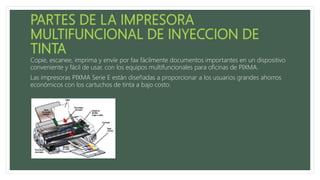

17. Copie, escanee, imprima y envíe por fax fácilmente documentos importantes en un dispositivo
conveniente y fácil de usar, con los equipos multifuncionales para oficinas de PIXMA.
Las impresoras PIXMA Serie E están diseñadas a proporcionar a los usuarios grandes ahorros
económicos con los cartuchos de tinta a bajo costo.

18. Aquí encontrarás el mejor modelo de impresora
láser multifunción para tus necesidades.
Anteriormente ya hemos analizado a fondo las que
son láser, láser a color y multifunción, por lo que
ahora toca combinación de estos tres tipos. Todas
las que verás aquí han sido probadas y
seleccionadas entre las más populares no sólo por
ser buenas, también por su relación calidad-precio,
tanto si las buscas para uso personal como en
oficina. Veremos las que destacan más a color
como monocromo (blanco y negro). A
continuación la tabla-resumen de lo que
encontrarás, más abajo podrás ver extendidamente
lo que decimos de cada modelo.

19. El concepto de gama hace referencia a la escala o la
gradación de colores. La gama de color puede
especificarse en un plano de matiz-saturación. Un
color puede tener diversas intensidades dentro de
una misma gama.
Si un color no puede mostrarse dentro de un modelo
particular, se considera que dicho color está fuera de
la gama. Algunos de los sistemas o modelos de color
más conocidos son RGB (Red Green Blue o Rojo
Verde Azul) y CMYK (Cian Magenta Yellow Key o Cian
Magenta Amarillo y Negro).

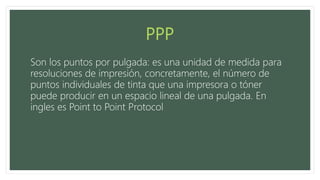

20. Son los puntos por pulgada: es una unidad de medida para
resoluciones de impresión, concretamente, el número de
puntos individuales de tinta que una impresora o tóner
puede producir en un espacio lineal de una pulgada. En
ingles es Point to Point Protocol

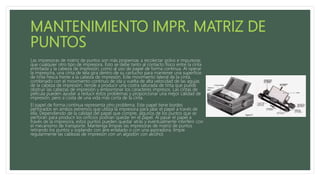

21. Las impresoras de matriz de puntos son más propensas a recolectar polvo e impurezas
que cualquier otro tipo de impresora. Esto se debe tanto al contacto físico entre la cinta
entintada y la cabeza de impresión, como al uso de papel de forma continua. Al operar
la impresora, una cinta de tela gira dentro de su cartucho para mantener una superficie
de tinta fresca frente a la cabeza de impresión. Este movimiento lateral de la cinta,
combinado con el movimiento continuo de ida y vuelta de alta velocidad de las agujas
de la cabeza de impresión, tiende a producir una costra saturada de tinta que puede
obstruir las cabezas de impresión y emborronar los caracteres impresos. Las cintas de
película pueden ayudar a reducir estos problemas y proporcionar una mejor calidad de
impresión, pero a costa de una vida más corta de la cinta.
El papel de forma continua representa otro problema. Este papel tiene bordes
perforados en ambos extremos que utiliza la impresora para jalar el papel a través de
ella. Dependiendo de la calidad del papel que compre, algunos de los puntos que se
perforan para producir los orificios podrían quedar en el papel. Al pasar el papel a
través de la impresora, estos puntos pueden quedar atrás y eventualmente interferir con
el mecanismo de transporte. Mantenga limpias las impresoras de matriz de puntos
retirando los puntos y soplando con aire enlatado o con una aspiradora; limpie
regularmente las cabezas de impresión con un algodón con alcohol.

22. • La mayoría de los cartuchos de inyección de tinta contienen boquillas nuevas y un nuevo suministro
de tinta, lo cual evita los problemas causados por boquillas obstruidas con tinta seca. Al igual que las
láser, las impresoras térmicas de inyección de tinta dependen también de una potente fuente de calor,
así que debe tomar precauciones antes de tocar los componentes internos.
• Se pueden adquirir paquetes de limpieza de inyección de tinta de bajo costo para ayudarle a
mantener su impresora de inyección de tinta libre de acumulación de tinta. Algunos funcionan con
una hoja de limpieza de textura especial a la que usted rocía con un fluido de limpieza que incluye el
paquete y luego lo pasa por la impresora imprimiendo unas cuantas palabras; esto funciona con todas
las marcas. Otros paquetes le permiten limpiar la cabeza de impresión después de retirarla de la
impresora; éstos funcionan con los modelos de Canon y HP.
• Para evitar problemas de inyección de tinta, asegúrese de apagar la impresora con su propio
interruptor de corriente, y no con el protector de picos o el interruptor general. El interruptor propio
de la impresora inicia un apagado controlado de la misma, el cual incluye la cobertura de las cabezas
de impresión para evitar que se sequen. Si apaga la corriente de manera externa (por ejemplo, con un
supresor de picos), las cabezas de impresión podrían secarse debido a su exposición al aire lo cual, a
la larga, las obstruye más allá de las posibilidades de limpieza por parte del usuario.
• En ocasiones se puede eliminar unas obstrucciones menores de los cartuchos de inyección de tinta
mediante las rutinas de diagnóstico de la impresora, accesibles ya sea a través de botones sobre la
impresora o mediante las fichas de propiedades de la misma en Windows.

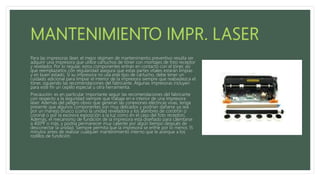

23. Para las impresoras láser, el mejor régimen de mantenimiento preventivo resulta ser
adquirir una impresora que utilice cartuchos de tóner con montajes de foto receptor
y revelador. Por lo regular, estos componentes entran en contacto con el tóner, así
que reemplazarlos con regularidad asegura que estas partes vitales estarán limpias
y en buen estado. Si su impresora no usa este tipo de cartucho, debe tener un
cuidado adicional para limpiar el interior de la impresora siempre que reabastezca el
tóner, siguiendo las recomendaciones del fabricante. Algunas impresoras incluyen
para este fin un cepillo especial u otra herramienta.
Precaución: es en particular importante seguir las recomendaciones del fabricante
con respecto a la seguridad siempre que trabaje en e interior de una Impresora
láser. Además del peligro obvio que generan las conexiones eléctricas vivas, tenga
presente que algunos componentes son muy delicados y podrían dañarse ya sea
por un manejo brusco (como la unidad reveladora y los alambres de corotrón o
coronal o por la excesiva exposición a la luz como en el caso del foto receptor(.
Además, el mecanismo de fundición de la impresora está diseñado para calentarse
a 400ºF o más, y podría permanecer muy caliente por algún tiempo después de
desconectar la unidad. Siempre permita que la impresora se enfríe por lo menos 15
minutos antes de realizar cualquier mantenimiento interno que le acerque a los
rodillos de fundición.

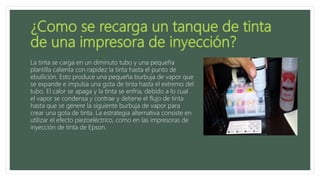

24. La tinta se carga en un diminuto tubo y una pequeña
plantilla calienta con rapidez la tinta hasta el punto de
ebullición. Esto produce una pequeña burbuja de vapor que
se expande e impulsa una gota de tinta hasta el extremo del
tubo. El calor se apaga y la tinta se enfría, debido a lo cual
el vapor se condensa y contrae y detiene el flujo de tinta
hasta que se genere la siguiente burbuja de vapor para
crear una gota de tinta. La estrategia alternativa consiste en
utilizar el efecto piezoeléctrico, como en las impresoras de
inyección de tinta de Epson.

25. El cabezal es el dispositivo a través del cual se
realizan las impresiones, es quien larga la tinta. En
algunos modelos está incorporado en la impresora,
como por ejemplo en Epson, mientras que en
otros está en el cartucho, por ejemplo hp, lexmark.
En los modelos donde está incorporado en la
impresora, es difícil detectar cuando está dañado,
por lo general se hace por descarte, cuando ya se
probó todo el resto. En los modelos donde el
cabezal está en el cartucho, es fácil, hay una serie
de contactos que se deben medir y deben dar una
resistencia predeterminada, si no lo da entonces
está dañado.

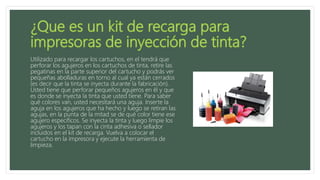

26. Utilizado para recargar los cartuchos, en el tendrá que
perforar los agujeros en los cartuchos de tinta, retire las
pegatinas en la parte superior del cartucho y podrás ver
pequeñas abolladuras en torno al cual ya están cerrados
(es decir que la tinta se inyecta durante la fabricación).
Usted tiene que perforar pequeños agujeros en él y que
es donde se inyecta la tinta que usted tiene. Para saber
qué colores van, usted necesitará una aguja. Inserte la
aguja en los agujeros que ha hecho y luego se retiran las
agujas, en la punta de la mitad se de qué color tiene ese
agujero específicos. Se inyecta la tinta y luego limpie los
agujeros y los tapan con la cinta adhesiva o sellador
incluidos en el kit de recarga. Vuelva a colocar el
cartucho en la impresora y ejecute la herramienta de
limpieza.

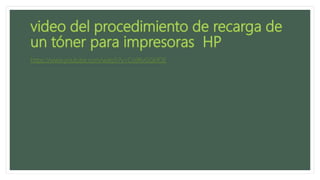

27. https://www.youtube.com/watch?v=Co9KvGGkfOE

28. TABLA COMPARATIVA
MARCA MARCA MARCA MARCAG. A. G. A. G. A. G. A.G.M G.M G.M G.MG. B. G. B. G. B. G. B.

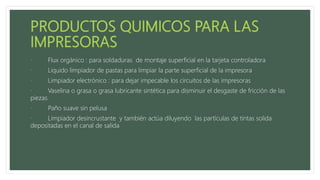

29. · Flux orgánico : para soldaduras de montaje superficial en la tarjeta controladora
· Liquido limpiador de pastas para limpiar la parte superficial de la impresora
· Limpiador electrónico : para dejar impecable los circuitos de las impresoras
· Vaselina o grasa o grasa lubricante sintética para disminuir el desgaste de fricción de las
piezas
· Paño suave sin pelusa
· Limpiador desincrustante y también actúa diluyendo las partículas de tintas solida
depositadas en el canal de salida

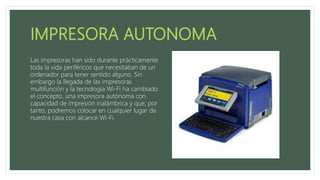

30. Las impresoras han sido durante prácticamente
toda la vida periféricos que necesitaban de un
ordenador para tener sentido alguno. Sin
embargo la llegada de las impresoras
multifunción y la tecnología Wi-Fi ha cambiado
el concepto. una impresora autónoma con
capacidad de impresión inalámbrica y que, por
tanto, podremos colocar en cualquier lugar de
nuestra casa con alcance Wi-Fi.

32. OCR (Optical Character Recognition). Reconocimiento óptico de caracteres. Permite reconocer
caracteres tipográficos de tipo alfanumérico durante un proceso de escaneo y generar un
fichero de texto que posteriormente se pueda leer y modificar si es necesario.

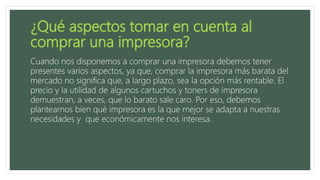

33. Cuando nos disponemos a comprar una impresora debemos tener
presentes varios aspectos, ya que, comprar la impresora más barata del
mercado no significa que, a largo plazo, sea la opción más rentable. El
precio y la utilidad de algunos cartuchos y toners de impresora
demuestran, a veces, que lo barato sale caro. Por eso, debemos
plantearnos bien qué impresora es la que mejor se adapta a nuestras
necesidades y que económicamente nos interesa.

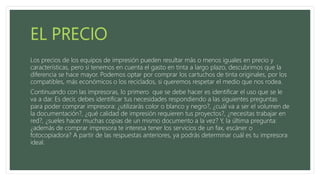

34. Los precios de los equipos de impresión pueden resultar más o menos iguales en precio y
características, pero si tenemos en cuenta el gasto en tinta a largo plazo, descubrimos que la
diferencia se hace mayor. Podemos optar por comprar los cartuchos de tinta originales, por los
compatibles, más económicos o los reciclados, si queremos respetar el medio que nos rodea.
Continuando con las impresoras, lo primero que se debe hacer es identificar el uso que se le
va a dar. Es decir, debes identificar tus necesidades respondiendo a las siguientes preguntas
para poder comprar impresora: ¿utilizarás color o blanco y negro?, ¿cuál va a ser el volumen de
la documentación?, ¿qué calidad de impresión requieren tus proyectos?, ¿necesitas trabajar en
red?, ¿sueles hacer muchas copias de un mismo documento a la vez? Y, la última pregunta:
¿además de comprar impresora te interesa tener los servicios de un fax, escáner o
fotocopiadora? A partir de las respuestas anteriores, ya podrás determinar cuál es tu impresora
ideal.

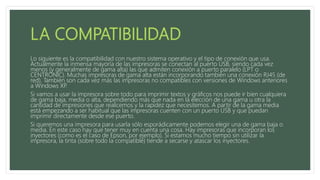

35. Lo siguiente es la compatibilidad con nuestro sistema operativo y el tipo de conexión que usa.
Actualmente la inmensa mayoría de las impresoras se conectan al puerto USB, siendo cada vez
menos (y generalmente de gama alta) las que admiten conexión a puerto paralelo (LPT o
CENTRONIC). Muchas impresoras de gama alta están incorporando también una conexión RJ45 (de
red). También son cada vez más las impresoras no compatibles con versiones de Windows anteriores
a Windows XP.
Si vamos a usar la impresora sobre todo para imprimir textos y gráficos nos puede ir bien cualquiera
de gama baja, media o alta, dependiendo más que nada en la elección de una gama u otra la
cantidad de impresiones que realicemos y la rapidez que necesitemos. A partir de la gama media
está empezando a ser habitual que las impresoras cuenten con un puerto USB y que puedan
imprimir directamente desde ese puerto.
Si queremos una impresora para usarla sólo esporádicamente podemos elegir una de gama baja o
media. En este caso hay que tener muy en cuenta una cosa. Hay impresoras que incorporan los
inyectores (como es el caso de Epson, por ejemplo). Si estamos mucho tiempo sin utilizar la
impresora, la tinta (sobre todo la compatible) tiende a secarse y atascar los inyectores.

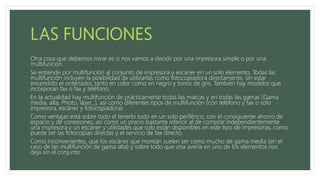

36. Otra cosa que debemos mirar es si nos vamos a decidir por una impresora simple o por una
multifunción.
Se entiende por multifunción al conjunto de impresora y escáner en un solo elemento. Todas las
multifunción incluyen la posibilidad de utilizarlas como fotocopiadora directamente, sin estar
encendido el ordenador, tanto en color como en negro y tonos de gris. También hay modelos que
incorporan fax o fax y teléfono.
En la actualidad hay multifunción de prácticamente todas las marcas y en todas las gamas (Gama
media, alta, Photo, láser...), así como diferentes tipos de multifunción (con teléfono y fax o solo
impresora, escáner y fotocopiadora).
Como ventajas está sobre todo el tenerlo todo en un solo periférico, con el consiguiente ahorro de
espacio y de conexiones, así como un precio bastante inferior al de comprar independientemente
una impresora y un escáner y utilidades que solo están disponibles en este tipo de impresoras, como
puede ser las fotocopias directas y el servicio de fax directo.
Como inconvenientes, que los escáner que montan suelen ser como mucho de gama media (en el
caso de las multifunción de gama alta) y sobre todo que una avería en uno de los elementos nos
deja sin el conjunto.

37. Un último consejo, esta relacionado con nuestra preocupación
por el medio ambiente. Cuando los consumibles de las
impresoras se acaban, no los tire a la basura junto con los
desechos orgánicos, puesto que el resto de la tinta que contienen
es altamente contaminante. Acérquelos a los puntos de reciclado
específicos para ellos. Al igual que si necesita deshacerse de su
antigua impresora, la mejor opción es llevarla a un punto limpio
donde procederán a su aprovechamiento y reciclado posterior. El
medioambiente se lo agradecerá.
