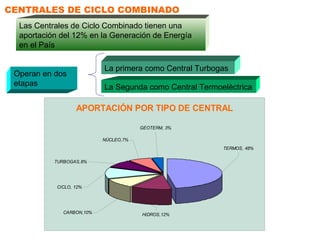

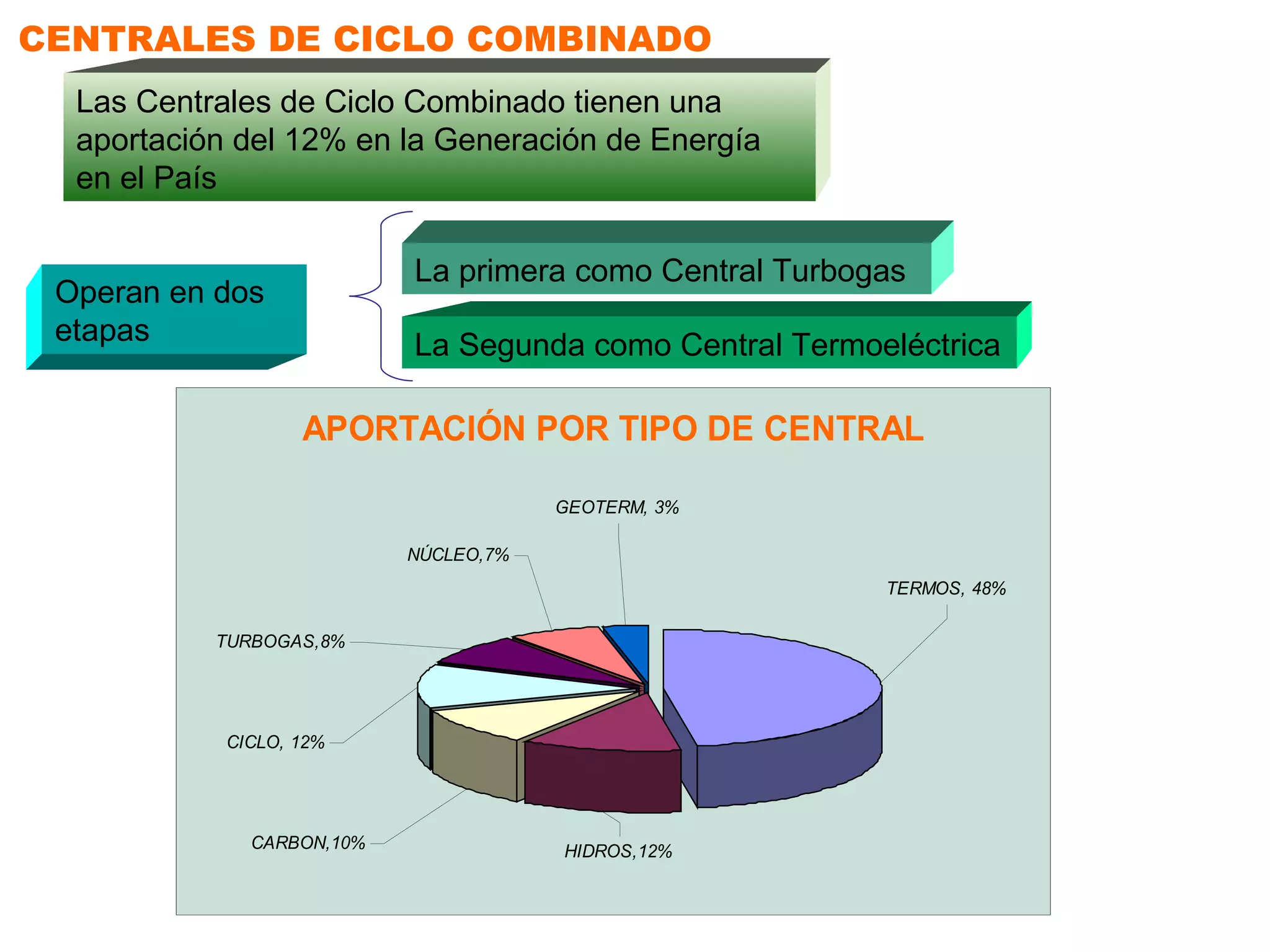

1. CENTRALES DE CICLO COMBINADO Las Centrales de Ciclo Combinado tienen una aportación del 12% en la Generación de Energía en el País La primera como Central Turbogas La Segunda como Central Termoeléctrica Operan en dos etapas

2. CENTRALES TERMOELÉCTRICAS DE CICLO COMBINADO Este tipo de Central Consta Principalmente de los siguientes equipos Turbinas de Gas Calderas Recuperadoras de Calor Turbina de Vapor Sistema de Condensado

3. Energía Potencial del Combustible CENTRALES TERMOELÉCTRICAS DE CICLO COMBINADO Conversiones de Energía en las Centrales Trabajo Mecánico en la Turbina de Gas Energía Calorífica de los Gases Calientes del Escape de la Turbina ESCAPE Energía Calorífica de los Gases Calientes ENERGÍA CALORÍFICA Generador de Vapor Energía Térmica del Vapor TURBINA DE VAPOR GENERADOR ELÉCTRICO II GENERADOR ELÉCTRICO I TRABAJO MECÁNICO ENERGÍA ELÉCTRICA

4. CENTRALES TERMOELÉCTRICAS DE CICLO COMBINADO Combustible Una primera etapa consiste en Producir energía Eléctrica por medio del grupo Turbogenerador En la Turbina se lleva a cabo la Combustión utilizando para ello Gas Natural o Diesel GENERADOR ELÉCTRICO I Los Gases producto de la Combustión no se arrojan a la atmósfera, debido a la alta temperatura de los mismos, ésta es aprovechada.

5. CENTRALES TERMOELÉCTRICAS DE CICLO COMBINADO Combustible del Tanque de Almacenamiento Gases producto de la Combustión del Turbogenerador Generador de Vapor En el Generador de Vapor se aprovechan los gases producidos en el grupo Turbogenerador, para calentar agua y producir vapor, Cuando es necesario aumentar la producción de vapor se lleva a cabo una segunda combustión en el Hogar del Generador de Vapor, es posible utilizar Gas Natural o Diesel Esta Turbina es de vapor únicamente, esto significa que el vapor que ya ha sido utilizado es descargado hacia un sistema de Condensación TRABAJO MECÁNICO ENERGÍA ELÉCTRICA

6. CENTRALES TERMOELÉCTRICAS DE CICLO COMBINADO Aire Quemador Posterior GENERADOR DE VAPOR DOMO TANQUE B.P. Sobrecalentador Evaporador de Alta Presión Economizador Evaporador Baja Presión Calentadores 1 2 3 Turbina de Gas Gases de Escape Combustible Turbina Vapor Condensador Bombas de Condensado Deareador Agua Fría Componentes Principales del Generador de Vapor

7. CENTRALES TERMOELÉCTRICAS DE CICLO COMBINADO Los Gases Producidos por la Combustión en la Turbina pasan por unos pasajes dentro del al Sobrecalentador con lo que se logra un aumento en la saturación y temperatura del vapor separado que proviene del Domo para mover la Turbina de Vapor El Sobrecalentador eleva la temperatura del Vapor que va directamente a la Turbina de Vapor Generador de Vapor, en este un quemador posterior aumenta la temperatura y la producción de los gases, los que ceden parte de su calor Vapor Saturado Vapor Sobrecalentado En el Domo se lleva a cabo la Separación del Vapor y el Agua Quemador Posterior DOMO Sobrecalentador Turbina de Gas Gases de Escape Combustible Turbina Vapor Condensador

8. GENERADOR DE VAPOR DOMO Evaporador de Alta Presión Calentadores 1 2 3 CENTRALES TERMOELÉCTRICAS DE CICLO COMBINADO El agua caliente del domo es dirigida por medio de Bombas de Alta Presión hacia el Evaporador de Alta Presión, pasando por una serie de calentadores de vapor para elevar aún más la Temperatura. En el Evaporador se eleva la Temperatura del Agua previamente calentada hasta obtener nuevamente vapor. Éste vapor se retroalimenta nuevamente al Domo Vapor Saturado hacia la Turbina y El Deareador

9. DOMO Economizador TANQUE B.P. DOMO Economizador Deareador TANQUE B.P. GENERADOR DE VAPOR CENTRALES TERMOELÉCTRICAS DE CICLO COMBINADO Aire Quemador Posterior Turbina de Gas Gases de Escape Combustible En el Economizador se eleva la temperatura del Agua hasta un punto cercano a la temperatura de ebullición para reponer agua en el Domo. El agua es llevada al Economizador por medio de la Bomba de Agua de Alimentación (Bba.) Bba. Entrada de Agua de Condensado

10. GENERADOR DE VAPOR TANQUE B.P. Evaporador Baja Presión Deareador CENTRALES TERMOELÉCTRICAS DE CICLO COMBINADO Aire Quemador Posterior Turbina de Gas Gases de Escape Combustible En éste se aprovecha la última parte de los gases de escape para elevar la temperatura del agua proveniente del Pozo Caliente del Condensador Agua Caliente del Economizador Agua tibia del Condensado
