CICLO RANKINE
CICLO IDEAL PARA LOS CICLOS DE POTENCIA DE
                  VAPOR
CICLO RANKINE

  El Ciclo Rankine, es el ciclo ideal para las centrales eléctricas de
     vapor; el cual no presenta irreversibilidades internas y consta,
     básicamente, de los siguientes procesos:

          • Compresión isentrópica en una bomba.
Proceso
  1-2


          • Adición de calor a presión constante en una
Proceso     caldera.
  2-3



          • Expansión isentrópica en una turbina.
Proceso
  3-4


          • Rechazo de calor a presión constante en un
Proceso
            condensador.
  4-1
CICLO RANKINE SIMPLE
 Las variaciones que hacen que este ciclo sea práctico, a diferencia
  del ciclo de Carnot, son:
1. En el proceso 4-1, la sustancia es condensada por completo, lo que
permite la utilización de una bomba ya que llega a la misma como líquido
saturado, obteniéndose de esta forma el CICLO RANKINE SIMPLE.
CICLO RANKINE CON
                   SOBRECALENTAMIENTO




Efectuando ambas mejoras con respecto al ciclo de Carnot, obtenemos el siguiente
diagrama T –vs-s que describe el Ciclo Rankine con sobrecalentamiento:




                                                                Fuente: Kenneth Wark y
                                                                Donald Richards,
                                                                “Termodinámica”, sexta
                                                                edición.
ANÁLISIS DE ENERGÍA DEL CICLO RANKINE

  Los 4 dispositivos asociados con el ciclo Rankine (bomba, caldera,
    turbina y condensador) son dispositivos de flujo estacionario. El balance
    de energía por unidad de masa de vapor para cada dispositivo sería:




  Por lo general, en este tipo de
  dispositivos los cambios de energía
  cinética y potencial del fluido de
  trabajo son despreciables en
  comparación con los términos de
  trabajo y transferencia de calor.
  Además presenta una dirección de
  transferencia de calor o de trabajo
  definida (ya sea de entrada o de
  salida del sistema).
ANÁLISIS DE ENERGÍA DEL CICLO RANKINE

 BOMBA: Se encarga de aumentar la presión del líquido que pasa a través de
  ella. Para el ciclo Rankine ideal, la bomba se supone isentrópica y la
  transferencia de calor es cero, entonces por conservación de la energía se
  obtiene:


 ó
ANÁLISIS DE ENERGÍA DEL CICLO RANKINE

  CALDERA: Es el dispositivo mediante el cual se añade calor al fluido y el
   mismo, no efectúa trabajo para realizar esta labor, por lo que:




  TURBINA: Mediante esta, se expande el fluido de manera isentrópica y se
   produce trabajo al hacer girar el eje conectado a un generador eléctrico, sin
   transferencia de calor.
ANÁLISIS DE ENERGÍA DEL CICLO RANKINE

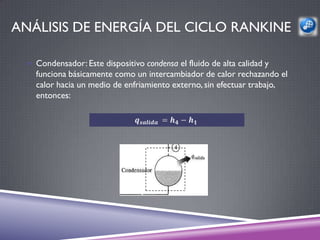

  Condensador: Este dispositivo condensa el fluido de alta calidad y
   funciona básicamente como un intercambiador de calor rechazando el
   calor hacia un medio de enfriamiento externo, sin efectuar trabajo,
   entonces:




                              1
EFICIENCIA TÉRMICA Y POTENCIA DEL
                    CICLO
 Para este ciclo la eficiencia térmica se obtiene a partir de:




Donde,



 Y la potencia producida por la central eléctrica, sería:

Ciclo Rankine Simple
