Calefacción

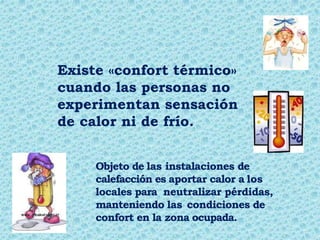

1. Existe «confort térmico»
cuando las personas no
experimentan sensación
de calor ni de frío.
Objeto de las instalaciones de
calefacción es aportar calor a los
locales para neutralizar pérdidas,
manteniendo las condiciones de
confort en la zona ocupada.
2. TIPOS DE INSTALACIONES DE CALEFACCIÓN
SEGÚN LA FUENTE ENERGETICA.
SEGÚN EL FLUIDO CALOPORTADOR.
SEGÚN EL TIPO DE UNIDADES TERMINALES
EN FUNCIÓN DE LA RED DE CONEXIÓN DE LOS
APARATOS
3. ENERGÍA EMPLEADA
Combustibles fósiles tradicionales quemados
en calderas (no renovables)
•Sólidos: carbón (prohibido desde 2012).
•Líquidos: gasóleo C
•Gaseosos: gas natural, GLP (butano y propano)
Transformación de energía eléctrica
•Directa (efecto Joule), con o sin acumulación.
•Bomba de calor
4. Uso de energías renovables
•Biomasa:
Sólida (residuos agrícolas)
Líquida (bioalcohol,
biodiesel) Gaseosa
(biogas)
Energía solar térmica de baja temperatura
Energía geotérmica
5. FLUIDO CALOPORTADOR.
CALEFACCIÓN POR AGUA.
Producción: Caldera, geotermia, cogeneración
Distribución: Red de agua(tuberías, depósitos,
válvulas, bombas,…)
Emisión:
Radiadores y convectores.
Suelos radiantes.
Ventiloconvectores(fan-coils)
6. CALEFACCIÓN POR AIRE.
Producción: Caldera, red de agua y batería
de condensación en UTA.
Distribución: Red de aire(conductos,
compuertas, ventiladores,…)
Emisión: Difusores y rejillas.
7. CALEFACCION POR FLUIDO REFRIGERANTE.
Producción: Batería de evaporación en
bomba de calor central(VRV) o local(Split)
Distribución: Red de refrigerante(tuberías,
válvulas,…)
Emisión: Batería de condensación con
ventilador.
8. SISTEMAS:
Según el sistema que se emplee, la calefacción
puede ser: local (o unitaria), si el generador
sirve a un solo local, y central (o centralizada),
cuando sirve a más de un local.
La calefacción central a su vez puede ser
individual o colectiva, según sirva a uno o
a más usuarios, considerando usuario o
consumidor a la persona física o jurídica que
abonará los costes del servicio.
9. CALDERAS
Esquema de caldera
de hierro fundido
para calefacción por
gasóleo
Esquema de caldera de hierro
fundido de gasóleo para
calefacción y ACS por
acumulación
QUEMADOR
ACUMULADOR
VITRIFICADO
ÁNODO DE
MAGNESIO
CUERPO DE
CALDERA
VÁLVULA DE SEGURIDAD
PURGADOR AUTOMÁTICOBOMBA DE CALEFACCIÓN
VÁLVULA
ANTIRRETORNO
IDA
BOMBA ACUMULADOR
VASO
EXPANSIÓN
VÁLVULA
ANTIRRETORNO
RETORNO
SALIDA
ACS
RECIRCULACIÓN
V.S. Y V.R.
ENTRADA AF
SANITARIA
VACIADO ACUMULADOR
11. Esquema de producción centralizada en circuito
cerrado
Entrada
Agua Fría
Bc
V.S.
Circuito secundario
de consumo
Productor
de ACS
Circuito primario
de producción
Brc
Distribuidores de ACS
Retorno
ACS
V.E.N.
Acumulador
Intercambia
dor
V. Vaciado
Puntos de
consumo ACS
Monomando
Central de
regulación
C
R Ida ACS
Purga
V.S.
V.E.N.
12. Esquema de distribución individual con
producción de ACS por Calentador Instantáneo de
Agua a Gas
Entrada
Agua Fría
Fregadero
Salida
Agua Caliente
V.S.
Inodoro Ducha
Entrada
Gas
ASEODistribución superior
CIG de
ACS
Lavadero
COCINA
Lavabo
13. Esquema de distribución individual con producción
de ACS por acumulación, por medio de Colectores
Solares
Entrada
Agua Fría
Salida
ACS
V.S.
Inodoro Ducha
Circuito
solar de
producción
de ACS
ASEODistribución superior
Colector
Solar
Lavabo
Bc
Interacumulador
Resistencia
de apoyo
Serpentín
V.E.N.

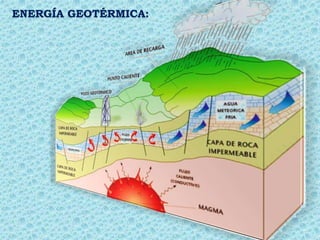

14. ENERGÍA GEOTÉRMICA:
• La corteza (1000 0C a 15-20
0C) corresponde a la envoltura
superficial.
• El núcleo (4.200ºC), sólido
en su parte interna y líquido
en su parte exterior.
• El manto (3.000ºC a 1.000ºC)
que lo envuelve, de textura
plástica hacia el centro, se vuelve
sólido hacia la superficie.

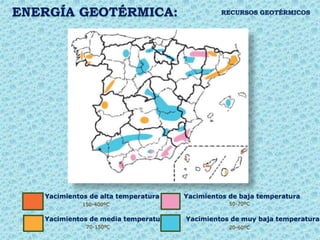

16. ENERGÍA GEOTÉRMICA:
Yacimientos de alta temperatura
Yacimientos de media temperatura
Yacimientos de baja temperatura
Yacimientos de muy baja temperatura
RECURSOS GEOTÉRMICOS
150-400ºC 50-70ºC
70-150ºC 20-60ºC
18. ENERGÍA GEOTÉRMICA:
Sistema horizontal de poca profundidad
Sistema horizontal de gran profundidad
Sistema vertical de sondas
Sistema vertical de aguas subterráneas
Sistema de aprovechamiento estructural
Sistema de pozo existente
TIPOS DE CAPTACIÓN
19. ¿QUÉ ES UNA BOMBA DE CALOR?
La bomba de calor es un
modo de funcionamiento
de los equipos de
climatización que tenemos
en casa y puede ayudarnos
a calentar nuestro hogar de
manera mas ágil y
adaptada a nuestras
necesidades.
Funciona convirtiendo el
aire frio en caliente.
20. ELEMENTOS DE LA BOMBA DE CALOR
•1.- Compresores.
•2.- Elementos
auxiliares del
compresor.
•3.- Condensadores.
•4.- Dispositivos de
Expansión.
•5.- Evaporadores.
•6.- Otros Elementos.
21. •La bomba de calor es una
máquina térmica utilizada en
un principio en sistemas de
climatización, debido a la
posibilidad de invertir su
funcionamiento en la actualidad
se utilizan como calefacción en
invierno y como sistemas de
refrigeración en verano. Se
pueden encontrar bombas de
calor en otras situaciones como
por ejemplo, en la combinación
de locales, (como la piscina
climatizada y salas de patinaje
sobre hielo). Este esquema
muestra la forma mas sencilla
de bomba de calor en
funcionamiento; se observa la
bomba de calor en sí en color
gris y los dos circuitos de
calefacción y de refrigeración o
Funcionamiento
de la bomba de
calor
22. Mediante un intercambiador de calor, el
calor ambiental se transmite a la salmuera.
Las fuentes de calor pueden ser la tierra,
el aire o el agua logrando una temperatura
de salmuera de -1ºC a 2ºC.
Posteriormente mediante otro
intercambiador de calor el calor ambiental
se transmite al medio frigorífico a - 4ºC.
En un compresor se aumenta la presión
del medio frigorífico.
En un licoéfactor el calor se transmite al
agua de calefacción a 32ºC.
23. Cogeneración
Se puede definir la cogeneración
como la mejora del rendimiento
de las instalaciones mediante la
producción y aprovechamiento
conjunto de energía eléctrica y
energía calorífica.
La cogeneración consiste en
producir de forma simultánea
energía térmica y energía
eléctrica a partir de un mismo
combustible.
Su interés fundamental radica en que combina un
elevado rendimiento (por la recuperación del calor) con
la considerable disminución de las emisiones
contaminantes entre un 20% y 40% en relación con la
producción separada de electricidad y calor.
25. Electricida
d 90 kwh
Calor
140 kwh
C
o
m
b
u
s
t
i
b
l
e
281 kwh
Rendimiento global
81%
COGENERACIÓN
257 kwh
165 kwh
C
o
m
b
u
s
t
i
b
l
e
Rendimiento global
55%
SISTEMATRADICIONAL
422 kwh
26. EN FUNCIÓN DEL FLUIDO
CALOPORTADOR
CALEFACCIÓN POR:
• Aire.
• Agua baja temperatura.
• Agua sobrecalentada.
• Vapor.
• Otros fluidos caloportadores (glicol, aceite
térmico, etc.)
27. EL CALOR SE TRANSMITE DE FORMA:
1.CONDUCCIÓN.
2.CONVECCIÓN.
3.RADIACIÓN.

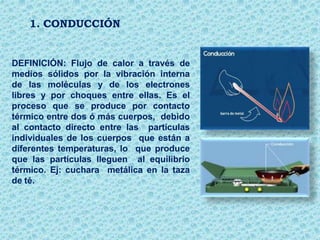

28. 1. CONDUCCIÓN
DEFINICIÓN: Flujo de calor a través de
medios sólidos por la vibración interna
de las moléculas y de los electrones
libres y por choques entre ellas. Es el
proceso que se produce por contacto
térmico entre dos ó más cuerpos, debido
al contacto directo entre las partículas
individuales de los cuerpos que están a
diferentes temperaturas, lo que produce
que las partículas lleguen al equilibrio
térmico. Ej: cuchara metálica en la taza
de té.
29. 1. CONVECCIÓN
DEFINICIÓN: Sólo se produce en fluidos
(líquidos o gases), ya que implica movimiento de
volúmenes de fluido de regiones que están a una
temperatura, a regiones que están a
temperatura. El transporte de calor
otra
está
inseparablemente ligado al movimiento del propio
medio. Ej.: los calefactores dentro de la casa.
Los volumenes de aire se encuentran en
constante movimiento, al instalar elementos que
se encuentran a una muy alta temperatura, estos
volúmenes de aire frio se transforman en
volúmenes de aire caliente con menor densidad,
por lo cual pierden gravedad y se transportan
hacia arriba. (2da ley de la Termodinámica).
.
30. 1. RADIACIÓN
DEFINICIÓN: Energía ondulatoria o
partículas materiales que se propagan
a través del espacio. Forma de
propagarse la energía o las partículas,
es decir, es la transmisión de energía
por medio de la emisión de ondas o
fotones, como se propaga la luz.
Los sistemas de calefacción radiante
por lo tanto no mueven aire, solo
calientan las personas y los objetos
como el sol o como la tostadora de
pan.
.
32. REPARTO DE CALOR EN EL LOCAL SEGÚN EL
SISTEMA:
El reparto del calor en los locales, en altura, depende del
sistema.
Son mejores los repartos que siguen que más se acercan a la
curva de la temperatura superficial del cuerpo humano.
Es conveniente que se mantenga la parte de la cabeza más
fresca.
33. EN FUNCIÓN DE LA RED DE CONEXIÓN
DE UNIDADES TERMINALES(agua)
• Monotubular.
• Bitubular de retorno directo.
• Bitubular de retorno invertido.
• Colector o sistema Trilent.
34. Formas de distribución del agua
(Monotubular)
• Máximo 5 emisores por anillo
• Conexión en serie de emisores
• Coste reducido
• Válvulas especificas de 4 vías
• Equilibrado complejo
• Bajo rendimiento
35. Formas de distribución del agua
(Bitubular retorno directo)
• Conexión en paralelo de emisores
• Válvula y detentor en cada emisor
• Requiere equilibrado hidráulico
• Rendimiento en función del equilibrado
• Instalación muy empleada
36. Formas de distribución del agua
(Bitubular retorno invertido)
• Conexión en paralelo de emisores
• Válvula y detentor en cada emisor
• Instalación auto-equilibrada
• Rendimiento excelente
• Instalación poco empleada en pequeñas instalaciones
• Mayor complejidad
37. Formas de distribución del agua
(Colectores o Trilent)
• Ida y retorno desde colector hasta cada emisor
• Perfecta distribución del rendimiento calorífico
• Válvula y detentor en cada radiador
• Colectores de distribución
• Coste elevado
39. C. SISTEMAS DE AIRE
ACONDICIONADO.SISTEMAS DE AIRE ACONDICIONADO
Se subdividen en dos grandes grupos:
• CENTRALES
Son sistemas que centralizan la generación del fluido térmico encargado de transportar la
energía a los locales a acondicionar.
Se dividen en:
" Todo aire
" Aire agua
" Todo agua
• INDIVIDUALES
Son equipos autónomos diseñados para acondicionar espacios individuales.
Se dividen en:
" Compactos
" Divididos
40. C. SISTEMAS DE AIRE
ACONDICIONADO.CENTRALES:
Instalación en que la producción de frío o calor ( uno o
más equipos generadores) se realiza centralmente,
distribuyéndose a los equipos terminales que actúan
sobre las condiciones de los locales o zonas diferentes.
Instalación centralizada colectiva: la producción
centralizada de frío o calor sirve a un conjunto de
usuarios dentro de un mismo edificio. Instalación
centralizada individual: la producción
centralizada de frío o calor es independiente para cada
usuario.
41. C. SISTEMAS DE AIRE
ACONDICIONADO.TODO AIRE
Se basan en que el aire es enfriado directamente por el fluido refrigerante sin la intervención de
un refrigerante indirecto. La distribución de energía a los diversos locales se realiza mediante aire
climatizado que se impulsa a través de conductos desde las unidades de tratamiento hasta los
elementos terminales.
Se subdividen en
• Compactos o autocontenidos Equipos de techo (Roof - top)
• Divididos (Split centrales) y Equipos múltiples (Multisplit)
Equipos compactos (Roof - top)
Son aparatos autónomos que contienen todos los elementos del ciclo refrigerante y están
diseñados para ser instalados sobre la cubierta del local o en jardines. Los servicios de
mantenimiento del equipo se hacen en el exterior, existen otros servicios de mantenimiento que
se hacen en el interior como por ejemplo limpieza de conductos, regulación de aire, etc.
Para calefaccionar se puede recurrir a tres métodos:
• resistencias eléctricas
• inversión del ciclo (bomba de calor)
• gas
42. C. SISTEMAS DE AIRE
ACONDICIONADO.Potencias: 17kW - 300kW
Aplicaciones: Para locales con
gran volumen ( instalaciones
comerciales, industriales) y
con requerimientos de
ventilación.
Fuente: alimentación eléctrica
Medio de transporte : conductos
Disipadores (calor o frío): difusores, rejillas, toberas, etc
43. C. SISTEMAS DE AIRE
ACONDICIONADO.Equipos Divididos (Split central)
Son equipos compuestos por dos unidades separadas. La unidad
exterior (compresor más condensador) y la unidad interior
(evaporador) unidas por cañerías por donde circula refrigerante.
La unidad interior debe ubicarse en una sala de máquinas donde
deberá preverse un drenaje y espacio para el mantenimiento.
Dimensiones de la sala de máquina aproximadamente: 2 x 1,5 hasta 4 x
4m por equipo.
Potencias: 17 kW - 300 kW
Aplicaciones: Para locales con gran volumen (instalaciones comerciales,
industriales) y con requerimientos de ventilación.
Fuente: alimentación eléctrica
Medio de transporte : conductos
Disipadores (calor o frío): difusores, rejillas, toberas,
Etc Son más completos que el Equipo compacto (Roof - top) pues
permiten seleccionar la capacidad de modificar la cantidad de vapor de
agua (mayor capacidad de deshumectación del ambiente).
44. C. SISTEMAS DE AIRE
ACONDICIONADO.AIRE -AGUA
Se basan en la distribución de energía a los diversos locales a través de circuitos de agua enfriada y aire.
Requieren de una central de generación de agua fría.
Se componen de: unidades centrales de acondicionamiento de aire (manejadoras de aire) y/o unidades
terminales de acondicionamiento de aire, funcionando estas últimas con agua helada.
• Enfriadores de agua
• Manejadores de aire
• Inductores de aire
45. C. SISTEMAS DE AIRE
ACONDICIONADO.Enfriadores de agua
Los enfriadores de agua son equipos de refrigeración que utilizan el ciclo de refrigeración para
enfriar agua en lugar de enfriar aire. Tienen los mismos componentes, evaporador, compresor,
condensador y válvula de expansión. Se diferencian en que en el evaporador en vez de aire, se
hace pasar agua, que es enfriada por el refrigerante.
Hay dos versiones de enfriadores de agua:
•equipos para colocar en salas de máquinas, son
enfriados por agua y requieren una torre de enfriamiento.
•equipos para colocar en el exterior, son enfriados por
aire.
46. C. SISTEMAS DE AIRE
ACONDICIONADO.Manejadores de aire
Son equipos compuestos por un
intercambiador de calor agua – aire construido
con caños aletados, un ventilador movido por
un motor eléctrico, filtros de aire, una bandeja
de drenaje y un gabinete aislado térmicamente
con una entrada de aire.
Dentro de los tubos del intercambiador se hace
circular agua helada o agua caliente,
lográndose las funciones de calefacción o
refrigeración.
El ventilador se encarga de hacer circular el
aire por los conductos.
El filtro regula la calidad del aire.
47. SEGÚN EL TIPO DE UNIDADES
TERMINALES
• Radiadores
• Convectores
• Ventiloconvectores (Fan-coils, aerotermos, etc.)
• Superficies radiantes, (suelo, techo o paredes
radiantes)

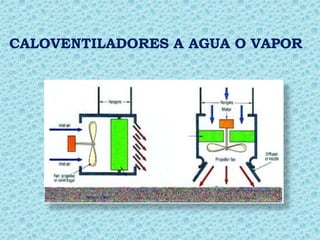

52. Equipos de Aire Caliente
Es similar a un caloventilador de mayor tamaño,
consiste en un gabinete de formato vertical u
horizontal que contiene un ventilador de alta
presión, un serpentín por donde circula agua caliente
o vapor o una batería eléctrica y un filtro de aire.
Realiza la distribución del aire por conductos. y un
gabinete de formato vertical u horizontal. Se aplica en
espacios de gran volumen donde es necesario hacer
llegar el aire caliente a varios puntos alejados entre
si. El aire es introducido al espacio a través de rejillas
o difusores especialmente diseñados. Se distinguen
los conductos de inyección de aire al espacio, los de
extracción de aire, los de retorno de aire y los de
toma de aire exterior. El retorno del aire del ambiente
acondicionado es necesario a los efectos de lograr un
aprovechamiento energético. Debido a que la
cantidad de aire circulado no se contamina
totalmente, es posible retornar parte del aire
inyectado y complementarlo con aire exterior puro.
53. C. SISTEMAS DE AIRE
ACONDICIONADO.TODO AGUA
Se basan en la distribución de energía a los diversos locales exclusivamente mediante agua.
El agua fría es utilizada por unidades llamadas FanCoil que se instalan en cada ambiente
individual.
FANCOIL: es una unidad terminal provista básicamente de un ventilador y un serpentín de
intercambio térmico por donde circula agua helada. Puede disponer también de filtro de aire
y batería de calefacción (eléctrica o agua caliente).
Capacidad: 1 a 10 kW.
COP: 3
Alcance (distribución de aire) no más de 6 metros. Ventilan en proporciones bajas y de forma
no controlada siempre que se los instale en una pared exterior y se prevea una reja de toma
de aire.
Existen diferentes configuraciones de fancoils:
" verticales
"horizontales
" tipo columna
" vistos
"ocultos
55. C. SISTEMAS DE AIRE
ACONDICIONADO.INDIVIDUALES
Son equipos autónomos que poseen su propio ciclo de refrigeración (no dependen de un
equipo central).
En general se usan en forma individual, para acondicionar espacios personales. También
existen equipos de mayor potencia para espacios comunes.
Hay que considerar que en cada punto donde hay un equipo individual es necesario una
alimentación de energía eléctrica, un drenaje y que una vez al mes se realizará una tarea de
mantenimiento, además de las que sean necesarias para reparaciones eventuales.
Debido a estos inconvenientes, adquieren validez los equipos centrales que pueden ser
instalados fuera del local de uso concentrando los servicios además de evitar las tareas de
mantenimiento dentro del local de trabajo.
Estos equipos realizan la climatización del ambiente mediante su conexión a la red de energía
eléctrica. No requieren de instalaciones adicionales más que un drenaje y alimentación
eléctrica. No prevén tomar aire del exterior, salvo excepciones, por lo cual la ventilación debe
ser provista por otros medios.
56. C. SISTEMAS DE AIRE
ACONDICIONADO.Equipos compactos de ventana o pared
Todos los componentes se encuentran en el mismo gabinete y debe ser ubicado en un muro
exterior. Aplicables a locales pequeños y medianos con un alcance de hasta 10 metros.
Se instalan a una altura mínima de 1.80 metros y como máximo 3 metros. Es importante que
la descarga de aire no se produzca a nivel de los ocupantes. Requieren de una alimentación
eléctrica y conexión para drenaje. La calefacción en este equipo puede ser
atendida de dos formas: con ciclo inverso o con resistencias eléctricas.
Capacidad: de 2 a 7 kW.Posee una mínima toma del aire exterior que produce una
renovación de aire mínima no controlada.
57. C. SISTEMAS DE AIRE
ACONDICIONADO.Equipos divididos (minisplit):
Al igual que los equipos divididos centrales se componen de dos unidades:
•unidad interior: acondiciona el aire ambiente
•unidad exterior: disipa la energía absorbida por la unidad interior por lo cual
requiere de una buena ventilación.
Ambas unidades requieren de drenajes para el agua de condensación y se conectan
mediante cañerías de refrigerante. Capacidad: 2 a 17 kW.
58. C. SISTEMAS DE AIRE
ACONDICIONADO. Las unidades interiores pueden tener
diferentes configuraciones: de pared,
de piso, de techo, embutidos en el
cielorraso. Unidades para conductos de
recorridos cortos (no más de 5 metros).
No realiza renovación de aire excepto
el modelo embutido en el cielorraso
(modelo cassette), sin embargo esta
renovación es mínima. Es por este
motivo que estos equipos no son
recomendables para ambientes con
una gran afluencia de público como
cines o salas de reuniones. No son
aconsejables para una ocupación
menor a 9 metros cuadrados por
persona. Estos equipos sólo
calefaccionan por ciclo inverso.
59. C. SISTEMAS DE AIRE
ACONDICIONADO.DISTRIBUCIÓN DEL AIRE
Se realiza a través de conductos y su difusión
en el ambiente a través de diferentes
dispositivos de difusión. Según la ubicación
de estos dispositivos (difusión y captación de
aire) se obtienen diferentes efectos de
distribución del aire.
Existen velocidades recomendadas para las
instalaciones de baja velocidad de acuerdo
al programa y/o destino de los locales.
El límite de velocidad del aire dentro de un
conducto sin dispositivos de atenuadores de
ruido es de 10 m/s, (instalación de baja
velocidad) Para velocidades mayores se
requieren dispositivos de reducción de
ruido. (instalación de alta velocidad).
61. C. SISTEMAS DE AIRE
ACONDICIONADO.VENTILACIÓN
Proceso de renovación del aire de un local
(impulsión y extracción) por medios naturales o
mecánicos, para controlar su calidad y/o el
ambiente termico (refrescamiento)
Los sistemas de ventilación son
fundamentalmente de dos tipos:
VENTILACIÓN NATURAL:
Renovación de aire sin accionamiento mecanico
utilizando el movimiento convectivo natural del
aire o el viento. Esta puede ser voluntaria o
permanente.

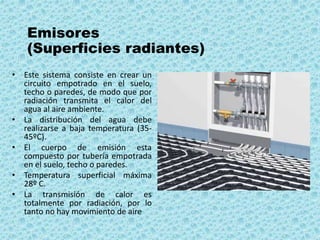

62. Emisores
(Superficies radiantes)
• Este sistema consiste en crear un
circuito empotrado en el suelo,
techo o paredes, de modo que por
radiación transmita el calor del
agua al aire ambiente.
• La distribución del agua debe
realizarse a baja temperatura (35-
45ºC).
• El cuerpo de emisión esta
compuesto por tubería empotrada
en el suelo, techo o paredes.
• Temperatura superficial máxima
28º C.
• La transmisión de calor es
totalmente por radiación, por lo
tanto no hay movimiento de aire
64. Red de tuberías
• La red general de tuberías de una instalación de calefacción, tiene por
misión conducir el fluido calefactor, que es portador de la energía
calorífica, desde la caldera hasta los distintos emisores que componen
la instalación.
• Una vez determinada la potencia calorífica real de cada emisor, se
trazará el esquema de la red de tuberías.
• El caudal "Q" que circula por cada tramo de tubería es proporcional a la
potencia calorífica en el mismo, para un salto térmico determinado.
Potencia calorífica = Q ce t
Siendo para el agua: Calor específico = ce = 4,18kW/kgºC
Densidad = = 1 kg/l
Q = (l/h))t-(t4,18
kWcaloríficaPotencia
retornoida
65. Red de tuberías
• El caudal es un primer dato ya calculado. El otro puede ser que la
pérdida de carga por metro de tubería esté comprendida entre unos
valores admisibles (normalmente entre 10 y 30 mm.c.a/m), o que la
velocidad de circulación del agua esté dentro de límites admisibles
para evitar ruidos molestos (>0.5<2 m/s)
• Para obtener el caudal total o parcial de una instalación (en l/h), se
dividirá la potencia calorífica de la caldera o radiador (kcal/h) entre el
salto térmico del agua.
66. Circuladores
• Un elemento fundamental en la instalación es la bomba o circulador. Su
misión es producir el movimiento del fluido venciendo las resistencias
del circuito..
El caudal necesario en el circulador se determina mediante la fórmula
siguiente:
Siendo :Q = caudal en l/h
Pu = potencia calorífica del circuito en kcal/h
Ce = calor específico (para el agua = 1 Kcal/hkgºC)
= peso específico (para el agua = 1kg/l)
• En ningún caso debemos propiciar una velocidad mayor de 2 m/seg.,
para evitar ruidos molestos por exceso de velocidad
• Con el caudal y las pérdidas de carga en m.c.a. calculadas en el circuito,
se busca la bomba adecuada en las gráficas de los fabricantes.
tCe
Pu
Q
68. Válvulas
• Son elementos de corte, distribución o mezcla que tienen
una o varias entradas y una o varias salidas. Se controla el
caudal de paso con la apertura de la válvula por medio del
mando que puede ser automático o manual.
• Cada una de las entradas y salidas se representa por un
triángulo, bien en posición horizontal , bien vertical
. Para diferenciarlas, las entradas o las salidas a veces
suelen ir ennegrecidas.
• El paso del fluido por las válvulas produce una pérdida de
carga, también llamada presión diferencial. Cuando la
válvula está totalmente cerrada, la pérdida de carga es
máxima; y cuando está totalmente abierta, la pérdida de
carga es mínima.
69. Parámetros importantes de las válvulas
Presión Nominal
Es una indicación de las características constructivas de la válvula, que refleja
la presión estática que la válvula podría soportar sin sufrir daños. Esto no quiere
decir que deba considerarse esta presión como presión normal de trabajo. Este
valor aparece marcado en el cuerpo de la propia válvula con las letras PN
seguidas de la presión nominal expresada en bares.
Presión de trabajo
Es la máxima presión estática a la que la válvula puede trabajar en
condiciones normales (de forma permanente).
Máxima presión diferencial
Es la máxima presión diferencial entre las vías principales (entrada / salida)
que la válvula puede soportar, de forma que pueda abrir y cerrar
correctamente y que las fugas en el cierre se mantengan por debajo de los
valores permisibles.
Temperaturas de trabajo (del fluido y del ambiente)
Son las máximas / mínimas temperaturas tanto del medio (fluido a controlar),
como del ambiente, en cuyo rango la válvula funciona correctamente.
70. VÁLVULA DE CONTROL DE 2 VÍAS
Este tipo de válvula tiene
una entrada y una salida, de
forma que existen dos
posibles posiciones: apertura
y cierre.
71. VÁLVULA DE CONTROL DE 3 VÍAS
Este tipo de válvulas pueden ser:
• mezcladora
• diversora
72. VÁLVULA DE 3 VÍAS MEZCLADORA
• Tiene dos entradas y una salida.
• La ida a temperatura ti se mezcla
con el retorno a temperatura tr
en la proporción necesaria para
obtener la temperatura de
mezcla tm deseada.
• La válvula de tres vías se puede
sustituir por dos de dos vías
trabajando en oposición
• Aplicaciones:
Control de temperatura
Procesos de
pasterización
73. VÁLVULA DE 3 VÍAS DIVERSORA
• Tiene una entrada y dos salidas
• Su misión en el circuito es la de
dirigir el fluido desde la
entrada, hacia una de las dos
salidas
• La válvula de tres vías se puede
sustituir por dos de dos vías
trabajando en paralelo
• Aplicaciones:
Priorización de
circuitos
Alternancia de
circuitos
74. VÁLVULA DE 4 VÍAS
Tiene dos entradas y dos salidas y un número
infinito de posiciones
•Válvula totalmente abierta
Cada entrada está conectada con una salida,
uniendo las ti de ambos circuitos entre sí, así
como las tr entre ellas.
•Válvula en cualquier posición intermedia
Se comporta como válvula mezcladora,
resultado la ti del circuito B como la mezcla de
la ti de circuito A y la tr del circuito B. Así
mismo, la tr del circuito A será la mezcla de la ti
del circuito A y la tr del circuito B.
•Válvula totalmente cerrada.
La ti y la tr del circuito A se comunican entre sí,
e igualmente la ti y tr del circuito B, quedando
independizados ambos circuitos
75. 50ºC
0ºC
• Centralitas de control para múltiples circuitos optimizadas para calderas de
condensación:
OFF OFF 50ºC
Regulación de las instalaciones.
76. 55ºC
10ºC
• Centralitas de control para múltiples circuitos optimizadas para calderas de
condensación:
55ºC 45ºC 40ºC
Regulación de las instalaciones.
ESTA CALDERA VA A ESTARCONDENSANDO
LA MAYOR PARTE DEL TIEMPO
