1. CIERRE DE MINAS
1. Cierre progresivo
Para este escenario de cierre se considerarán aquellas instalaciones que han dejado de
ser útiles parcial o totalmente para el desarrollo del Proyecto durante la etapa de
operaciones.
Concepto Escenario
de cierre
Actividad de cierre
Instalaciones
de manejo de
residuos
Progresivo
Estabilidad física:
Se propone la construcción de banquetas en un nivel adecuado de forma tal que se a
garantice la estabilidad física final del depósito de desmonte, Asimismo, se prevé
realizar movimiento de tierras de corte y relleno para garantizar la estabilidad de los
taludes, de forma tal que se obtengan valores de factores de seguridad adecuados en
condiciones estáticas y pseudo estáticas.
Estabilidad geoquímica:
El diseño de cobertura comprende una capa de material superficial y una capa de
grava arcillosa limosa. El modelo de cobertura cumple con los criterios establecidos
para el diseño de un cobertor, reduciendo la percolación a valores menores que 3 %
de la precipitación máxima establecida en los criterios de diseño, manteniendo
valores reducidos de coeficientes de difusión. Los materiales de cobertura a ser
usados serán materiales químicamente estables.
Estabilidad hidrológica:
Se prevé la construcción de canales de coronación para un periodo de retorno de 200
años. El agua captada será derivada a cauces naturales, se propone la colocación de
una coberturay unapendientebaja paraevitar la acumulación de agua en lasuperficie.
Establecimiento de la forma del terreno y rehabilitación de hábitats:
Se contemplala eliminación deaccesos secundarios finalizada la etapade operaciones.
Este cierre de accesos se realizará mediante descompactación para inducir la
vegetación natural del sitio.
:
2. Cierre final
El cierre final, a llevarse a cabo en el año 2036, ocurrirá cuando cesen las operaciones
de procesamiento. la mayoría de las actividades de cierre serán completadas en dos (02)
años dando lugar al inicio de la etapa de post-cierre. En la siguiente tabla se mencionan
los componentes que serán considerados durante la etapa de cierre final.
Tabla: Componentes de cierre – Etapa de cierre final
N° Tipo de componente Componente
1 Mina Tajos abiertos
2
Instalaciones de procesamiento
Planta concentradora
3
Sistema de transporte del mineral a la planta
concentradora
4
Instalaciones de manejo de
residuos
Instalación de manejo de residuos
2. 5
Otras infraestructuras relacionadas
con el Proyecto
Vías de acceso carreteras y caminos, vías de acceso,
polvorines, talleres de mantenimiento de minas,
sistema de transmisión eléctrica, telecomunicaciones,
centrales hidroeléctricas, canalde transporte de relave.
6 Viviendas y servicios para el
trabajador
Campamento del Proyecto
Concepto Componente
Escenario
de cierre
Actividad de cierre
Mina
Tajo María,
Marilú, Luisa
Final
Desmantelamiento:
Se realizará el desmantelamiento de todas las estructuras
metálicas del sistema de bombeo. Se retirarán las señalizaciones
colocadas para la circulación de vehículos y se dispondrán en el
relleno industrial minero metalúrgico.
Demolición, recuperación y disposición:
No se producirán actividades de demolición, pero si retiro de
equipos.
Estabilidad física:
Se establecerán ángulos de talud de bancos adecuados e
instalación de bermas.
Estabilidad geoquímica:
El tajo abierto servirá como sumidero hidráulico durante algún
tiempo. Dada las condiciones de precipitación del sitio del
Proyecto,se esperaría el comportamiento del tajo como sumidero
a largo plazo. Asimismo, se planifica revisar/ precisar el balance
de aguas para el cierre 10 años antes del cierre final. Se propone
un diseño que descarte toda posibilidad de migración de
elementos que afecten a la calidad de agua superficial y/o
subterránea.
Estabilidad hidrológica:
Se planifica la construcción de canales de coronación en el tramo
norte, sury este (período de retorno de 200 años) para derivar las
aguas de no contacto o de escorrentía superficial.
Establecimiento de la forma del terreno y rehabilitación de
hábitats:
Los taludes finales garantizarán la estabilidad física de este
componente. Las vías de acceso principales dentro del tajo serán
dejadas tal como fueron construidas. Se eliminarán algunos
accesos secundarios una vez finalizada la etapa de operaciones.
El cierre de los accesos secundarios se realizará mediante la
descompactación.
Instalaciones
de
procesamiento
Sistema de
transporte de
mineral a la
planta
concentradora-
Fajas
transportadoras
Final
Desmantelamiento:
Se realizará el desmantelamiento y desmontaje de equipos, así
como el retiro de equipos y el desarmado y retiro de perfiles
metálicos de edificios según los procedimientos de desmontaje,
desmantelamiento y transporte de equipos de SPCC.
Demolición, recuperación y disposición:
Posteriormente a las actividades de desmantelamiento se aplicará
la demolición, recuperación de materiales, selección y

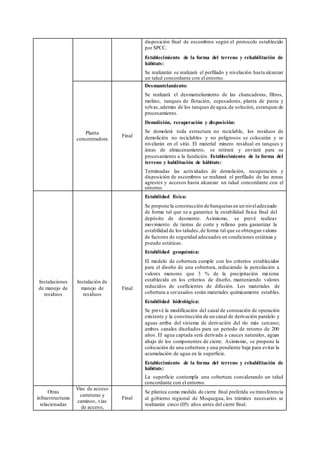

3. disposición final de escombros según el protocolo establecido
por SPCC.
Establecimiento de la forma del terreno y rehabilitación de
hábitats:
Se realizarán se realizará el perfilado y nivelación hasta alcanzar
un talud concordante con el entorno.
Planta
concentradora
Final
Desmantelamiento:
Se realizará el desmantelamiento de las chancadoras, filtros,
molino, tanques de flotación, espesadores, planta de pasta y
tolvas,además de los tanques de agua,de solución, estanques de
procesamiento.
Demolición, recuperación y disposición:
Se demolerá toda estructura no reciclable, los residuos de
demolición no reciclables y no peligrosos se colocarán y se
nivelarán en el sitio. El material minero residual en tanques y
áreas de almacenamiento, se retirará y enviará para su
procesamiento a la fundición. Establecimiento de la forma del
terreno y habilitación de hábitats:
Terminadas las actividades de demolición, recuperación y
disposición de escombros se realizará el perfilado de las zonas
agrestes y accesos hasta alcanzar un talud concordante con el
entorno.
Instalaciones
de manejo de
residuos
Instalación de
manejo de
residuos
Final
Estabilidad física:
Se propone la construcción de banquetas en un niveladecuado
de forma tal que se a garantice la estabilidad física final del
depósito de desmonte. Asimismo, se prevé realizar
movimiento de tierras de corte y relleno para garantizar la
estabilidad de los taludes,de forma tal que se obtengan valores
de factores de seguridad adecuados en condiciones estáticas y
pseudo estáticas.
Estabilidad geoquímica:
El modelo de cobertura cumple con los criterios establecidos
para el diseño de una cobertura, reduciendo la percolación a
valores menores que 3 % de la precipitación máxima
establecida en los criterios de diseño, manteniendo valores
reducidos de coeficientes de difusión. Los materiales de
cobertura a serusados serán materiales químicamente estables.
Estabilidad hidrológica:
Se prevé la modificación del canal de coronación de operación
existente y la construcción de un canal de derivación paralelo y
aguas arriba del sistema de derivación del río más cercano;
ambos canales diseñados para un periodo de retorno de 200
años. El agua captada será derivada a cauces naturales, aguas
abajo de los componentes de cierre. Asimismo, se propone la
colocación de una cobertura y una pendiente baja para evitar la
acumulación de agua en la superficie.
Establecimiento de la forma del terreno y rehabilitación de
hábitats:
La superficie contempla una cobertura considerando un talud
concordante con el entorno.
Otras
infraestructuras
relacionadas
Vías de acceso
carreteras y
caminos, vías
de acceso,
Final
Se plantea como medida de cierre final preferida su transferencia
al gobierno regional de Moquegua, los trámites necesarios se
realizarán cinco (05) años antes del cierre final.
4. con el
Proyecto
polvorines,
talleres de
mantenimiento
de minas, otros
Desmantelamiento:
Al término de las operaciones mineras se retirarán todas las
estructuras e instalaciones. La mayor parte del material está
compuesto por acero.
Demolición, recuperación y disposición:
La mayor parte de las estructuras ubicadas en las operaciones
mineras son de metal o acero y se rescataran. Se demolerá toda
estructura no reciclable ubicada sobre el nivel. Todo desecho de
demolición no reciclable y no peligroso se nivelará en el sitio, no
será llevado a un relleno industrial. Todo material peligroso se
retirará del sitio y será eliminado
Estabilidad geoquímica:
Se colocará una cobertura de material no reactivo de 0,2 m para
aumentar la capacidad de revegetación natural.
Establecimiento de la forma del terreno y habilitación de
hábitats:
Se establecerá una cobertura para aumentar la capacidad de
revegetación natural y mantendrá un talud concordante con el
entorno.
Revegetación:
Se propiciará la regeneración natural dejando en libertad el
proceso de sucesión vegetal.
Viviendas y
servicios para
el trabajador
Campamento
del Proyecto
Final
Desmantelamiento:
Al término de las operaciones mineras, se retirarán todas las
estructuras e instalaciones. La mayor parte del material está
compuesto por acero.
Demolición, recuperación y disposición:
La mayor parte de las estructuras son de metal o acero y se
demolerán para salvamento. Se demolerá toda estructura no
reciclable sobre el nivel del sitio. Todo material peligro se retirará
del sitio y se eliminará según los procedimientos establecidos por
SPCC en cumplimiento con la normatividad vigente.
Estabilidad geoquímica:
Se colocará una cobertura de 0,2 m de material no reactivo para
aumentar la capacidad de revegetación natural.
Establecimiento de la forma del terreno y habilitación de
hábitats:
Se contempla actividades de perfilamiento y nivelación para
garantizar un talud concordante con el entorno.
Revegetación:
Se propiciará la regeneración natural dejando en libertad el
proceso de sucesión vegetal.
3. Mantenimiento y monitoreo
3.1 Mantenimiento físico
3.1.1. Mantenimiento geoquímico
5. Estas medidas están relacionadas con la estabilidad geoquímica de los componentes a
largo plazo incluyendo: el mantenimiento de coberturas. De acuerdo con la
caracterización del sitio se determinaron las características de generación de acidez de los
diferentes residuos mineros dispuestos en los depósitos de desmonte) y su necesidad de
tratamiento de las aguas de contacto al cierre de la UM.
a) Mantenimiento de cobertura
Se programarán inspecciones periódicas cada mes por los dos primeros años, y
anualmente a partir del tercero, o en caso de ocurrencia de evento extremo. Se contempla
la instalación de coberturas que permitan reducir la infiltración del agua hacia el interior
de los componentes de manejo de residuos mineros. De manera que se minimice la
generación de agua de contacto y su potencial necesidad de tratamiento a largo plazo.
Tabla: Resumen de medidas de mantenimiento geoquímico – Cobertura
Categoría Componente Medida de mantenimiento
Mina Tajo María, Marilu,
Luisa
Los tajos se comportará como un sumidero hidráulico. Debido a
las condiciones del sitio, no se contemplan medidas de
mantenimiento geoquímico, sin embargo, se actualizará el
balance de aguas para el escenario de cierre y se descartará toda
posibilidad de migración de elementos que afecten a la calidad de
agua superficial y/o subterránea.
Instalaciones
de manejo de
residuos
Depósitos de
desmonte
Inspecciones periódicas cada seis (06) meses por los dos (02)
primeros años y anualmente a partir del tercer año, o en caso de
ocurrencia de evento extremo. Se realizará la verificación del
mantenimiento de la cobertura y se constatará que estén
cumpliendo con las medidas de protección para las que fueron
concebidas.
Otras
infraestructuras
relacionadas al
Proyecto
Huella rehabilitada
de las áreas
disturbadas en
general
Mantenimiento y restitución de la cobertura vegetal.
b) Tratamiento de agua a largo plazo
Al cierre, no se considera necesidad de tratamiento de agua debido a las condiciones
hidrológicas e hidrogeológicas del sitio del proyecto que derivan en un balance hídrico
negativo por lo que no se prevé la necesidad de tratamiento como parte de las medidas de
cierre.
3.1.2. Mantenimiento hidrológico
Están referidas al mantenimiento de las infraestructuras de manejo de agua diseñadas para
proporcionar estabilidad hidrológica a los componentes del cierre a largo plazo y que
permanecerán luego del periodo de post-cierre. El sistema de manejo de aguas al cierre,
estará conformado por: canales (e.g: de coronación y de derivación), pozas de colección
(e.g: en el caso del pad, colección de agua de lluvia que incida directamente sobre el
material o donde se produzca la evaporación de la solución residual) .
6. 3.1.3. Mantenimiento biológico
Las actividades de mantenimiento biológico están relacionadas con la conservación de la
cobertura vegetal implementada sobre las superficies rehabilitadas de los componentes
de cierre.
Mantenimiento de las áreas rehabilitadas con especies nativas. En caso sea necesario
se considera volver a sembrar, áreas erosionadas o áreas de vegetación deficiente o
reforzar las medidas de control de erosión.
Aplicar medidas de control de acceso a las zonas rehabilitadas y revegetadas. Se
restringirán actividades antropogénicas (tránsito, pastoreo, agricultura, quema) con el
fin de promover la vegetación natural y el hábitat.
Inspecciones periódicas (cada seis meses los dos rimeros años y anual hasta el quinto
año del post-cierre o en caso de ocurrencia de evento extremo).
No se prevé el desarrollo de prácticas de mantenimiento de modo sistemático.
No se prevé la reintroducción de ninguna especie de fauna.
3.2 Actividades de monitoreo post-cierre
Se pondrá en marcha inmediatamente después de concluidas las medidas de cierre
aplicadas a cada instalación y se mantendrá activo durante no menos de cinco años,
contados a partir de la fecha de conclusión de las obras de rehabilitación contempladas
en la etapa de cierre final.
3.2.1. Monitoreo de estabilidad física
Hace referencia a la evaluación de las condiciones geotécnicas de las instalaciones que
fueron rehabilitadas durante un período que permita determinar que estas permanezcan
estables en el largo plazo. Los resultados de los monitoreos serán incluidos en informes
anuales durante los primeros cinco años de post-cierre.
Tabla: Actividades de monitoreo de estabilidad física.
Categoría Componente Actividades de monitoreo de estabilidad física
Mina Tajo María, Marilu,
Luisa
Inspecciones visuales de los taludes del tajo abierto para identificar
presencia de signos de deterioro de la condición física (e.g: erosión,
asentamientos y grietas) para verificar su estado y restricción de acceso al
mismo (e.g: estado del cerco perimetral).
En los canales de derivación del tajo - se verificará que no existan tramos
o secciones afectados por deslizamiento de taludes.
El monitoreo geotécnico de los taludes finales del tajo al término de la
ejecución de los trabajos de cierre programados estará orientado en la
medición del nivel freático en los alrededores del tajo, para lo cual será
necesaria la instalación de piezómetros.
Se recomienda una frecuencia semestral durante los dos (02)primeros años
y posteriormente anual.
7. Instalaciones de
manejo de residuos
Depósitos de desmonte
Inspecciones del estado físico, y la estabilidad de los taludes laterales, así
como el estado físico de la cobertura de suelo revegetada.
Inspecciones de los niveles topográficos los DDM.
Inspecciones delestado físico de los canales de derivación y de las rápidas
de descarga, para identificar posibles deterioros y obstrucciones que
impidan el libre tránsito del flujo.
Luego de eventos extremos como lluvias intensas o fuertes sismos, se
llevará a cabo una inspección general del área. Esta inspección incluirá los
aspectos que se monitorean normalmente, así como inspecciones
detalladas de todas las estructuras,terraplenes,caminos de acceso,etc.que
pudieran haber sido impactadas por el evento. El daño a estas estructuras
será evaluado y cualquier acción que se considere necesaria será llevada a
cabo tan pronto como sea factible para reparar las estructuras a sus
condiciones originales de diseño.
Otras
infraestructuras
relacionadas al
Proyecto
Vías de acceso
carreteras y caminos,
vías de acceso,
polvorines, otros.
Se realizarán el monitoreo de la estabilidad física de las áreas revegetadas.
3.2.2. Monitoreo de la estabilidad geoquímica
Hace referencia a la evaluación de los cuerpos receptores que puedan ser impactados
negativamente por las descargas en el área del Proyecto. El monitoreo geoquímico
permitirá observar que tan eficientes son las obras de cierre implementadas, la corrección
de problemas y/o disminución de riesgos.
Tabla: Actividades de monitoreo de estabilidad química.
Categoría Componente Actividades de monitoreo de estabilidad química
Mina
Tajo María,
Marilu, Luisa
Visitas de sitio programadas para documentar condiciones y observar
cualquier tendencia o cambios que estén ocurriendo.
Instalaciones de
manejo de
residuos
Depósitos de
desmonte
El monitoreo de estabilidad geoquímica para el cierre de los depósitos de
desmonte de mina deberá serllevado a cabo porun ingeniero con experiencia
certificada el cual deberá emitir un informe anual que incluya medidas de
remediación o mejora de ser requeridas. El informe deberá ser alcanzado al
auditor ambiental de acuerdo a lo requerido por el Ministerio de Energía y
Minas (MINEM).
El programa de monitoreo geoquímico considera una frecuencia semestral
durante los dos (02) primeros años; y luego anualmente y tiene como alcance
la medición y evaluación de los drenajes (canales y cunetas de escorrentía),
cuerpos receptores de agua y agua subterránea.
Otras
infraestructuras
relacionadas al
Proyecto
Huella
rehabilitada de las
áreas disturbadas
en general
Visitas de sitio programadas para documentar condiciones y observar
cualquier tendencia o cambios que estén ocurriendo.
a) Monitoreo de calidad de agua
Culminada la etapa de cierre, será necesario empezar con un programa de monitoreo de
calidad de agua por un periodo inicial de cinco años. Al finalizar este periodo inicial, se
8. evaluará la necesidad de continuar con el mismo programa dependiendo de los resultados
obtenidos.
3.2.3 Monitoreo del manejo de aguas
Las inspecciones se realizarán cada seis meses durante los dos primeros años y
anualmente hasta los cinco años o después de una tormenta importante, para comprobar
el estado hidráulico estructural de la obra y obtener datos como marcas dejadas por las
crecidas, acumulación de material, depósitos de sedimentos, socavación de cauce y daños
estructurales. A su vez se deben limpiar las posibles acumulaciones de material como
suelo y restos de vegetación en los canales.
Las obras para monitorear serán los canales de coronación establecidos para el tajo, los
DDM como parte de las actividades de la estabilidad hidrológica con la finalidad de
asegurar la no afectación de la calidad de agua.
3.2.4 Monitoreo biológico
El monitoreo biológico post-cierre considera lo siguiente: monitoreo de la revegetación
natural y monitoreo de fauna terrestre.
3.2.5 Monitoreo social
El monitoreo social se realizará con una frecuencia anual, mediante la observación en
campo, entrevistas al personal encargado de la ejecución del plan de cierre, así como a las
poblaciones beneficiarias.
Los indicadores más apropiados para la medición del logro de los objetivos y metas del
monitoreo social están relacionados con:
Número de proyectos de desarrollos transferidos a la comunidad.
Número de personas capacitadas en gestión empresarial.
Número de trabajadores recolocados en el mercado laboral.
Número de personas entrenadas en otras actividades económicas.
Índice de empleo.
Tasa de emigración.
Ingreso familiar e ingreso per-cápita.
4. Costos
Para estimar el presupuesto del presente Plan de Cierre se ha desarrollado la Matriz de
metrados y Costos. La misma que presenta, convenientemente tabulados y ordenados por
instalación y niveles de componentes. todos los metrados que cubren las actividades de
cierre con sus respectivos precios unitarios.
Tomando como base los análisis de precios unitarios con valores actualizados al periodo
de estudio, se ha elaborado el presupuesto base a nivel de costos directos para la ejecución
de las obras de cierre, Dentro de la Matriz de Metrados y Costos, se ha incluido y costeado
actividades de rehabilitación progresiva y final, así como las actividades del Programa de
Mantenimiento y Monitoreo Post -Cierre.
9. Los montos de rescate o salvataje han sido basados en los pesos de los equipos e
infraestructura. No obstante, en algunos casos donde no se cuenta con información, estos
han sido estimados. EI valor de rescate ha sido conservadoramente estimado en is venta
por peso y no como equipos de segundo uso.
4.1. Cronograma físico
Tabla: Cronograma de cierre.
Descripción Inicio Final
Cierre progresivo 2035 2046
Cierre final 2047 2048
Post cierre 2049 2053
Las actividades de cierre progresivo abarcan desmantelamiento, demolición, estabilidad
física, geoquímica e hidrológica y programas sociales. Las actividades correspondientes
al cierre final serán desmantelamiento, demolición, estabilidad física, geoquímica e
hidrológica, establecimiento de la forma del terreno y programas sociales. El periodo
Post-cierre de la unidad minera incluirá el mantenimiento y monitoreo del medio físico,
biológico y social.
4.2. Presupuesto y cronograma financiero
El presupuesto del cierre incluirá todas las inversiones, tales como gastos directos e
indirectos. El presupuesto de cierre incluirá un estimado de todos los costos asociados
con las actividades de cierre con un nivel de precisión de al menos +/-20%.
Tabla: Resumen del costo del cierre.
Concepto Costo directo (US$) Costo indirecto (US$) Costo total (US$)
Cierre progresivo 59 529 248 14 882 312 74 411 560
Cierre final 73 197 201 18 299 300 91 496 501
Post cierre 1 554 673 388 668 1 943 341
Total costo 134 281 122 33 570 280 167 851 402
