1. CIRCUITOS
Nombre: Antonia Olivares Lizama
Curso:8ºB

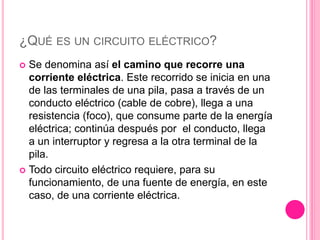

2. ¿QUÉ ES UN CIRCUITO ELÉCTRICO?
 Se denomina así el camino que recorre una
corriente eléctrica. Este recorrido se inicia en una
de las terminales de una pila, pasa a través de un
conducto eléctrico (cable de cobre), llega a una
resistencia (foco), que consume parte de la energía
eléctrica; continúa después por el conducto, llega
a un interruptor y regresa a la otra terminal de la
pila.
 Todo circuito eléctrico requiere, para su
funcionamiento, de una fuente de energía, en este
caso, de una corriente eléctrica.

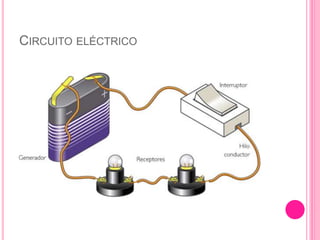

3. CIRCUITO ELÉCTRICO

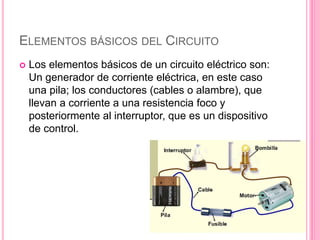

4. ELEMENTOS BÁSICOS DEL CIRCUITO
 Los elementos básicos de un circuito eléctrico son:
Un generador de corriente eléctrica, en este caso
una pila; los conductores (cables o alambre), que
llevan a corriente a una resistencia foco y
posteriormente al interruptor, que es un dispositivo
de control.

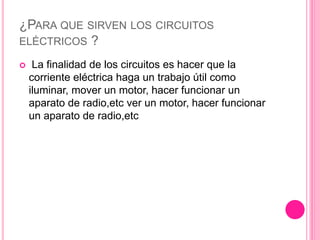

5. ¿PARA QUE SIRVEN LOS CIRCUITOS
ELÉCTRICOS ?
 La finalidad de los circuitos es hacer que la
corriente eléctrica haga un trabajo útil como
iluminar, mover un motor, hacer funcionar un
aparato de radio,etc ver un motor, hacer funcionar
un aparato de radio,etc

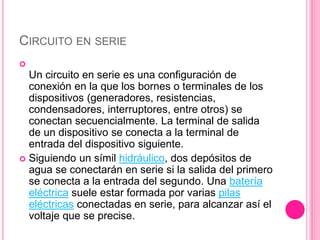

6. CIRCUITO EN SERIE

Un circuito en serie es una configuración de
conexión en la que los bornes o terminales de los
dispositivos (generadores, resistencias,
condensadores, interruptores, entre otros) se
conectan secuencialmente. La terminal de salida
de un dispositivo se conecta a la terminal de
entrada del dispositivo siguiente.
 Siguiendo un símil hidráulico, dos depósitos de
agua se conectarán en serie si la salida del primero
se conecta a la entrada del segundo. Una batería
eléctrica suele estar formada por varias pilas
eléctricas conectadas en serie, para alcanzar así el
voltaje que se precise.

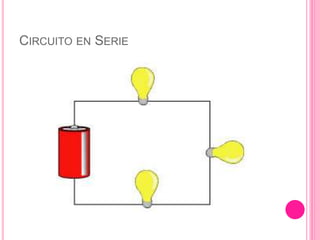

7. CIRCUITO EN SERIE

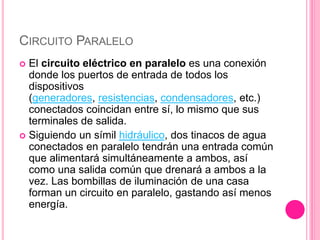

8. CIRCUITO PARALELO
 El circuito eléctrico en paralelo es una conexión
donde los puertos de entrada de todos los
dispositivos
(generadores, resistencias, condensadores, etc.)
conectados coincidan entre sí, lo mismo que sus
terminales de salida.
 Siguiendo un símil hidráulico, dos tinacos de agua
conectados en paralelo tendrán una entrada común
que alimentará simultáneamente a ambos, así
como una salida común que drenará a ambos a la
vez. Las bombillas de iluminación de una casa
forman un circuito en paralelo, gastando así menos
energía.

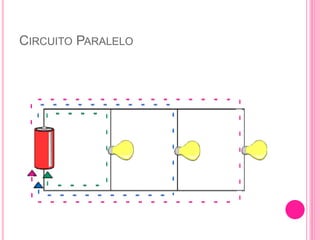

9. CIRCUITO PARALELO

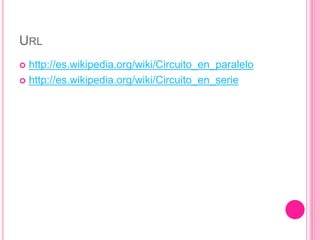

10. URL
 http://es.wikipedia.org/wiki/Circuito_en_paralelo
 http://es.wikipedia.org/wiki/Circuito_en_serie
