El documento describe los conceptos básicos de los circuitos eléctricos, incluyendo sus componentes, tipos de conexiones, simbología y materiales comúnmente usados. Explica que un circuito eléctrico conecta una fuente de energía a un dispositivo a través de un conductor, e identifica circuitos en serie, paralelo y mixtos. También presenta diagramas de instalaciones eléctricas domésticas típicas.

1. Centro de Estudios Tecnológicos del Mar No 11. Materia :Temas de Física. Tema:Circuitos eléctricos. Sexto semestre. Docente y facilitador: Alejandro Adame Murillo. Ensenada, Baja California, Mexico.

2. Propósito de la presentación : que el estudiante sea capaz de identificar los componentes y conexiones que se presentan en los circuitos eléctricos, así como el material eléctrico de uso más común para las instalaciones domésticas, con el fin de valorar y seleccionar aquel material que le permita diseñar y construir una instalación eléctrica segura, práctica, económica y eficiente (ahorro de enería).

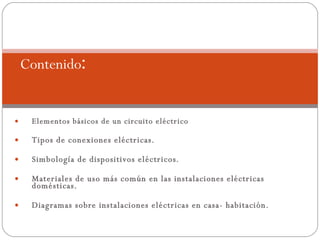

3. Elementos básicos de un circuito eléctrico Tipos de conexiones eléctricas. Simbología de dispositivos eléctricos. Materiales de uso más común en las instalaciones eléctricas domésticas. Diagramas sobre instalaciones eléctricas en casa- habitación. Contenido :

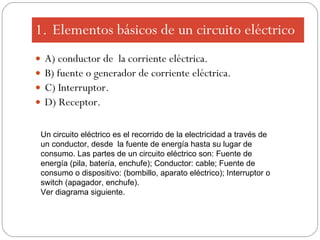

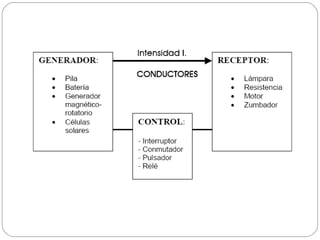

4. Elementos básicos de un circuito eléctrico A) conductor de la corriente eléctrica. B) fuente o generador de corriente eléctrica. C) Interruptor. D) Receptor. Un circuito eléctrico es el recorrido de la electricidad a través de un conductor, desde la fuente de energía hasta su lugar de consumo. Las partes de un circuito eléctrico son: Fuente de energía (pila, batería, enchufe); Conductor: cable; Fuente de consumo o dispositivo: (bombillo, aparato eléctrico); Interruptor o switch (apagador, enchufe). Ver diagrama siguiente.

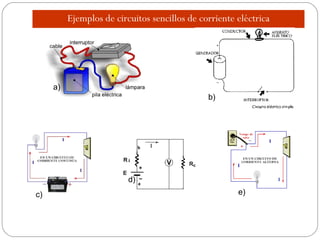

6. Ejemplos de circuitos sencillos de corriente eléctrica a) b) c) d) e)

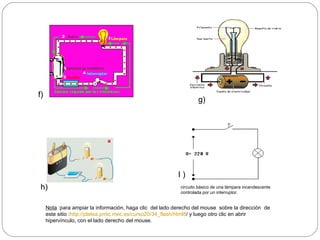

7. f) g) h) circuito básico de una lámpara incandescente controlada por un interruptor. I ) Nota :para ampiar la información , haga clic del lado derecho del mouse sobre la dirección de este sitio : http://platea.pntic.mec.es/curso20/34_flash/html8 / y luego otro clic en abrir hipervínculo, con el lado derecho del mouse.

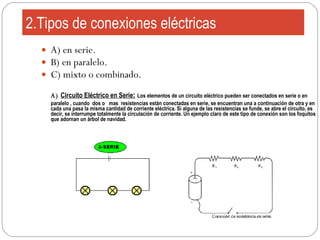

8. 2.Tipos de conexiones eléctricas A) en serie. B) en paralelo. C) mixto o combinado. A) Circuito Eléctrico en Serie : Los elementos de un circuito eléctrico pueden ser conectados en serie o en paralelo , cuando dos o mas resistencias están conectadas en serie, se encuentran una a continuación de otra y en cada una pasa la misma cantidad de corriente eléctrica. Si alguna de las resistencias se funde, se abre el circuito, es decir, se interrumpe totalmente la circulación de corriente. Un ejemplo claro de este tipo de conexión son los foquitos que adornan un árbol de navidad.

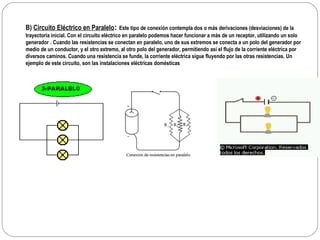

9. B) Circuito Eléctrico en Paralelo : Este tipo de conexión contempla dos o más derivaciones (desviaciones) de la trayectoria inicial. Con el circuito eléctrico en paralelo podemos hacer funcionar a más de un receptor, utilizando un solo generador . Cuando las resistencias se conectan en paralelo, uno de sus extremos se conecta a un polo del generador por medio de un conductor, y el otro extremo, al otro polo del generador, permitiendo así el flujo de la corriente eléctrica por diversos caminos. Cuando una resistencia se funde, la corriente eléctrica sigue fluyendo por las otras resistencias. Un ejemplo de este circuito, son las instalaciones eléctricas domésticas

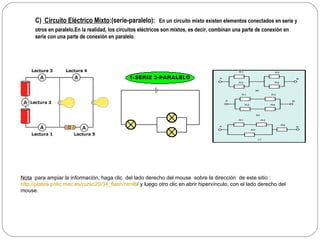

10. C) Circuito Eléctrico Mixto :(serie-paralelo): En un circuito mixto existen elementos conectados en serie y otros en paralelo. En la realidad, los circuitos eléctricos son mixtos, es decir, combinan una parte de conexión en serie con una parte de conexión en paralelo . Nota :para ampiar la información , haga clic del lado derecho del mouse sobre la dirección de este sitio : http://platea.pntic.mec.es/curso20/34_flash/html8 / y luego otro clic en abrir hipervínculo, con el lado derecho del mouse.

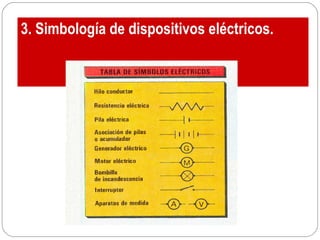

11. 3. Simbología de dispositivos eléctricos.

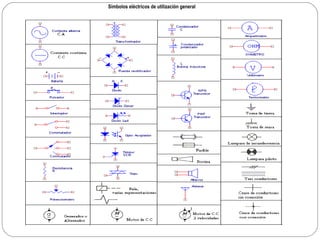

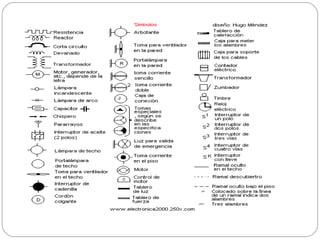

13. Símbolos eléctricos de utilización general

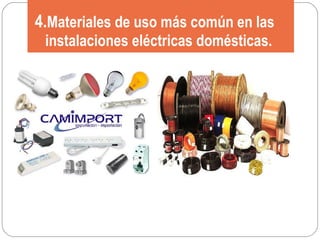

14. 4. Materiales de uso más común en las instalaciones eléctricas domésticas.

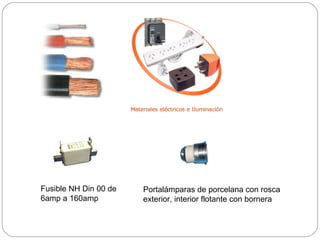

15. Fusible NH Din 00 de 6amp a 160amp Portalámparas de porcelana con rosca exterior, interior flotante con bornera

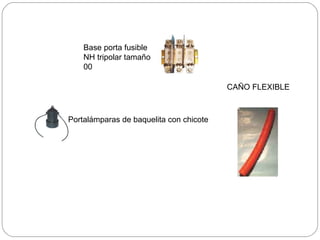

16. Base porta fusible NH tripolar tamaño 00 Portalámparas de baquelita con chicote CAÑO FLEXIBLE

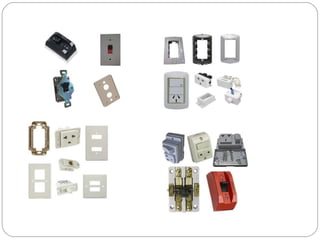

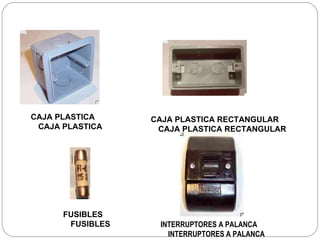

17. CAJA PLASTICA CAJA PLASTICA RECTANGULAR FUSIBLES INTERRUPTORES A PALANCA CAJA PLASTICA CAJA PLASTICA RECTANGULAR FUSIBLES INTERRUPTORES A PALANCA

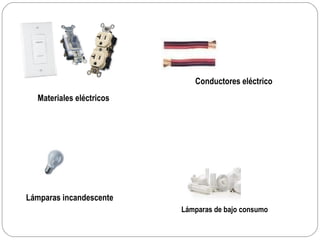

18. Materiales eléctricos Conductores eléctrico Lámparas incandescente Lámparas de bajo consumo

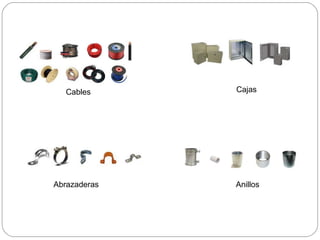

20. Cables Abrazaderas Anillos Cajas

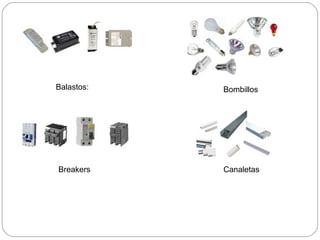

21. Balastos: Bombillos Breakers Canaletas

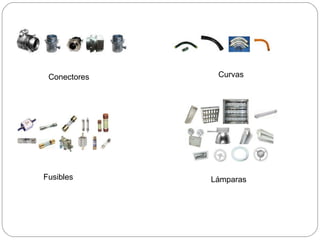

22. Conectores Curvas Fusibles Lámparas

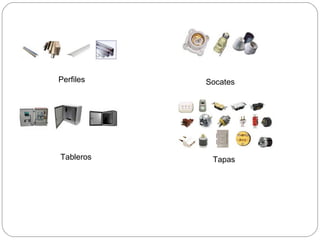

23. Perfiles Socates Tableros Tapas

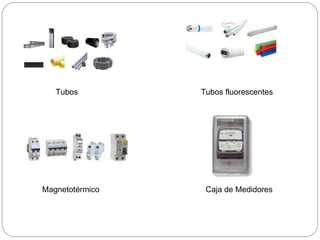

24. Tubos Tubos fluorescentes Magnetotérmico s Caja de Medidores

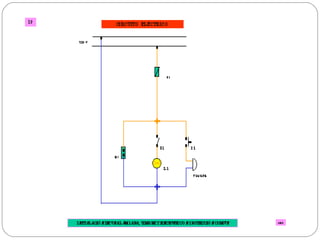

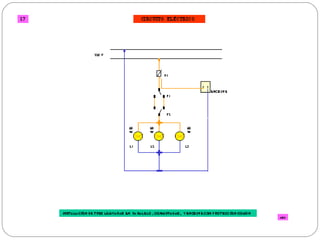

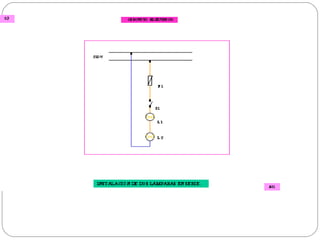

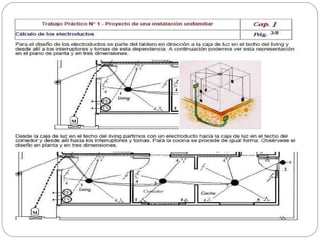

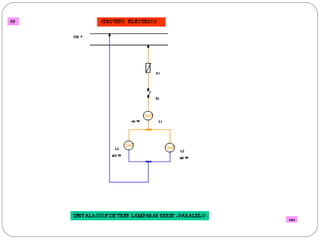

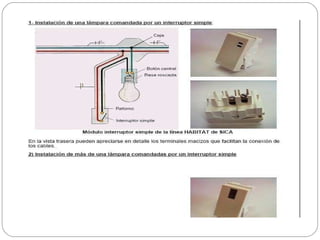

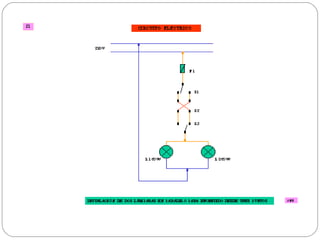

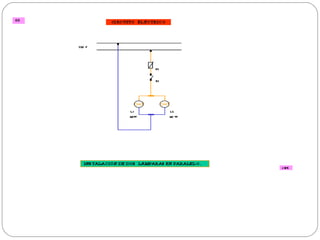

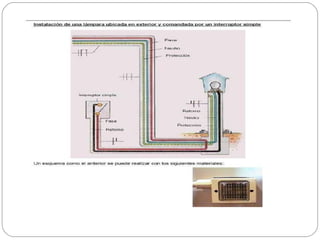

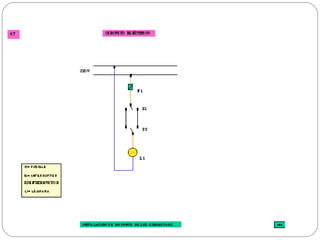

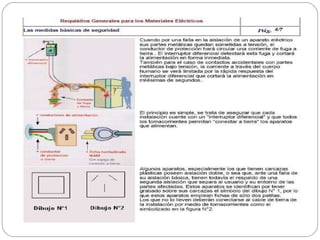

25. 5. Diagramas sobre instalaciones eléctricas en casa- habitación.

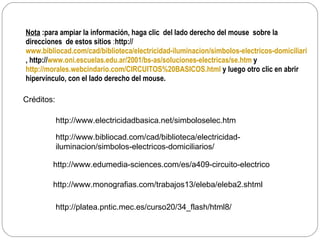

38. Nota :para ampiar la información , haga clic del lado derecho del mouse sobre la direcciones de estos sitios : http:// www.bibliocad.com/cad/biblioteca/electricidad-iluminacion/simbolos-electricos-domiciliarios , http:// www.oni.escuelas.edu.ar/2001/bs-as/soluciones-electricas/se.htm y http://morales.webcindario.com/CIRCUITOS%20BASICOS.html y luego otro clic en abrir hipervínculo, con el lado derecho del mouse. http://www.electricidadbasica.net/simboloselec.htm Créditos: http://www.bibliocad.com/cad/biblioteca/electricidad-iluminacion/simbolos-electricos-domiciliarios/ http://www.edumedia-sciences.com/es/a409-circuito-electrico http://www.monografias.com/trabajos13/eleba/eleba2.shtml http://platea.pntic.mec.es/curso20/34_flash/html8/

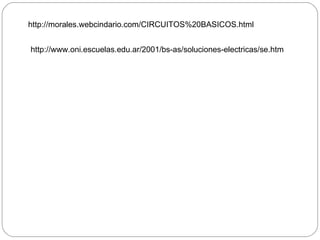

39. http://morales.webcindario.com/CIRCUITOS%20BASICOS.html http://www.oni.escuelas.edu.ar/2001/bs-as/soluciones-electricas/se.htm
