Un circuito en serie es una configuración donde los dispositivos se conectan secuencialmente uno tras otro, mientras que en un circuito paralelo los dispositivos comparten las mismas terminales de entrada y salida. Un circuito mixto combina elementos en serie y paralelo. Estos circuitos pueden reducirse resolviendo primero los elementos en serie y luego los en paralelo.

2. Circuito en Serie
Un circuito en serie es una configuración de conexión en la que los bornes o terminales de los
dispositivos (generadores, resistencias, condensadores, interruptores, entre otros.) se conectan
secuencialmente. La terminal de salida de un dispositivo se conecta a la terminal de entrada del
dispositivo siguiente.
Siguiendo un símil hidráulico, dos depósitos de agua se conectarán en serie si la salida del primero se
conecta a la entrada del segundo. Una batería eléctrica suele estar formada por varias pilas eléctricas
conectadas en serie, para alcanzar así el voltaje que se precise.

3. Circuito en paralelo
El circuito en paralelo es una conexión donde los bornes o terminales de entrada de todos los dispositivos
(generadores, resistencias, condensadores, etc.) conectados coincidan entre sí, lo mismo que sus terminales de
salida.
Siguiendo un símil hidráulico, dos depósitos de agua conectados en paralelo tendrán una entrada común que
alimentará simultáneamente a ambos, así como una salida común que drenará a ambos a la vez. Las bombillas de
iluminación de una casa forman un circuito en paralelo.

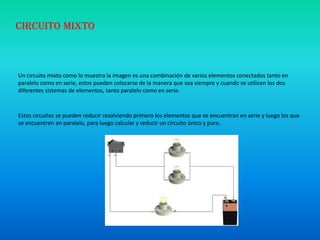

4. Un circuito mixto como lo muestra la imagen es una combinación de varios elementos conectados tanto en
paralelo como en serie, estos pueden colocarse de la manera que sea siempre y cuando se utilicen los dos
diferentes sistemas de elementos, tanto paralelo como en serie.
Estos circuitos se pueden reducir resolviendo primero los elementos que se encuentran en serie y luego los que
se encuentren en paralelo, para luego calcular y reducir un circuito único y puro.
Circuito mixto
