El ciclo hidrológico describe el movimiento continuo del agua entre la atmósfera, la tierra y los océanos. El agua se evapora de los océanos y la tierra, se condensa en la atmósfera y regresa a la tierra como precipitación, donde parte se infiltra en el suelo, corre sobre la superficie o se evapora de nuevo a la atmósfera, completando así el ciclo continuo.

1. EL CICLO HIDROLOGICO:
En la tierra , el agua existe en un espacio llamado
hidrosfera , que se extiende desde unos 15 km arriba en la
atmosfera hasta 1 km por debajo de la corteza terrestre .
El ciclo hidrológico es el foco central de la hidrología . ElEl ciclo hidrológico es el foco central de la hidrología . El
ciclo no tiene principio ni fin y sus diversos procesos
ocurren en forma continua .
Hidrologia General - Ing. Civil José Ramiro Vergara

2. Esquemáticamente :
•el agua se evapora desde los océanos y la superficie
terrestre para volverse parte de la atmosfera;
•el vapor de agua se transporta y se eleva en la atmosfera
hasta que se condensa y precipita sobre la superficie
terrestre o los océanos ,
Hidrologia General - Ing. Civil José Ramiro Vergara

3. •El agua precipitada puede ser interceptada por la
vegetación , convertirse en flujo superficial sobre el suelo,
infiltrarse en el, correr a través del suelo como flujo
subsuperficial y descargar en los ríos como escorrentía
superficial.
•La mayor parte del agua interceptada y de escorrentía
superficial regresa a la atmosfera mediante la evaporación
.
Hidrologia General - Ing. Civil José Ramiro Vergara

4. •El agua percolada puede infiltrar profundamente para
recargar el agua subterránea de donde emerge en
manantiales o se desliza hacia ríos para formar la
escorrentía superficial y finalmente fluye hacia el mar o
se evapora en la atmosfera a medida que el ciclose evapora en la atmosfera a medida que el ciclo
hidrologico continua.
Hidrologia General - Ing. Civil José Ramiro Vergara

5. El ciclo hidrologico esta compuesto de muchos ciclos
interrelacionados de extensión continental, regional y
local.
El volumen total de agua en el ciclo hidrologico globalEl volumen total de agua en el ciclo hidrologico global
permanece constante , la distribución de esta agua esta
cambiando continuamente en continentes, regiones y
cuencas locales de drenaje.
Hidrologia General - Ing. Civil José Ramiro Vergara

6. La hidrologia de una región esta determinada por sus
patrones de clima tales como la topografía, la geología y
la vegetación .
También a medida que la civilización progresa, las
actividades humanas invaden gradualmente el medioactividades humanas invaden gradualmente el medio
ambiente natural del agua, alterando el equilibrio
dinámico del ciclo hidrológico e iniciando nuevos
procesos y eventos.
Hidrologia General - Ing. Civil José Ramiro Vergara

7. Escorrentía
Infiltración
Hidrologia General - Ing. Civil José Ramiro Vergara

8. Importancia de la Hidrologia
Determinar caudales de una
fuente (río, nacimiento,
pozo) para:
abastecimiento de agua potable
a una población
abastecimiento de agua a unaabastecimiento de agua a una
industria
satisfacer la demanda de un
proyecto de irrigación
satisfacer la demanda de un
proyecto de generación de
energía eléctrica
permitir la navegación
Hidrologia General - Ing. Civil José Ramiro Vergara

9. Diseñar obras como (para
un determinado evento):
alcantarillas
puentes
estructuras para el control de
avenidas
presas
vertedores
sistemas de Riego y drenajesistemas de Riego y drenaje
agrícola
poblaciones
carreteras
Aeropuertos
Planificación de RRHH
Cantidad y calidad de agua
Hidrologia General - Ing. Civil José Ramiro Vergara

10. Enfoque de los problemas hidrológicos
Los procesos naturales son sumamente
complejos
No siempre se puede aplicar una ley físicaNo siempre se puede aplicar una ley física
fundamental para calcular un resultado
Es necesario hacer análisis estadísticos
(Probabilidades)
Hidrologia General - Ing. Civil José Ramiro Vergara

11. CONCEPTO DE SISTEMA
Un sistema es un conjunto de partes conectadas entre si
que forman un todo.
El ciclo hidrológico puede tratarse como un sistema cuyos
componentes son: precipitación, evaporación, escorrentía
y otras fases del ciclo hidrologico.
Estos componentes pueden agruparse en subsistemas delEstos componentes pueden agruparse en subsistemas del
ciclo total; para analizar el sistema total, estos subsistemas
mas simples pueden analizarse separadamente y
combinarse los resultados de acuerdo con la interacción
con los subsistemas.
Hidrologia General - Ing. Civil José Ramiro Vergara

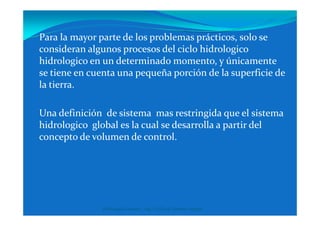

12. Para la mayor parte de los problemas prácticos, solo se
consideran algunos procesos del ciclo hidrologico
hidrologico en un determinado momento, y únicamente
se tiene en cuenta una pequeña porción de la superficie de
la tierra.
Una definición de sistema mas restringida que el sistemaUna definición de sistema mas restringida que el sistema
hidrologico global es la cual se desarrolla a partir del
concepto de volumen de control.
Hidrologia General - Ing. Civil José Ramiro Vergara

13. En mecánica de los fluidos, la aplicación de los principios
básicos de conservación de masa, de momentum y de
energía para un sistema de flujo se lleva a cabo usando un
volumen de control, que es una referencia en tres
dimensiones a través de la cual el fluido circula.
El volumen de control proporciona una estructura para la
aplicación de las leyes de conservación de masa y energía y
la segunda ley de Newton para obtener practicas de
movimiento.
Hidrologia General - Ing. Civil José Ramiro Vergara

14. Para el desarrollo de estas ecuaciones no es necesario conocer
en forma precisa el patrón de flujo dentro del volumen de
control. Lo que debe conocerse son las propiedades de
circulación del fluido en la superficie de control.
Un sistema hidrologico se define como una estructura o
volumen en el espacio, rodeada por una frontera , que acepta
agua y otras entradas, opera en ellas internamente y las
produce como salidas
agua y otras entradas, opera en ellas internamente y las
produce como salidas
La mayor parte de los sistemas hidrológicos son
intrínsecamente aleatorios porque la mayor entrada es la
precipitación, un fenómeno altamente variable e impredecible,
Por consiguiente el análisis estadístico cumple un papel
importante en el análisis hidrologico.
Hidrologia General - Ing. Civil José Ramiro Vergara

15. Hidrologia General - Ing. Civil José Ramiro Vergara
