El documento describe diferentes arquitecturas de sistemas de información, incluyendo las arquitecturas mainframe, desktop, file-sharing y cliente-servidor. La arquitectura cliente-servidor se describe como una arquitectura basada en dividir el procesamiento entre clientes y servidores, donde los clientes son inteligentes y los servidores se centran en los procesos centrales. Esta arquitectura surgió en los años 80 en respuesta a la evolución del hardware y las redes.

1. SISTEMAS DE INFORMACIÓN Arquitectura Cliente Servidor http://www.renacersantaclara.org/academico

2. ARQUITECTURA MAINFRAME Procesos centralizados Dependencia total del MainFrame Terminales brutas Todo el proceso se realiza de lado del MainFrame No soporta GUI No es cliente servidor

3. ARQUITECTURA MAINFRAME Terminales brutas, no poseen CPU MAINFRAME 100% Procesamiento

4. ARQUITECTURA DESKTOP Una máquina, un proceso, un usuario Arquitectura monolítica No existe posibilidad de concurrencia Requiere de dispositivos externos para compartir información. Dbase II

5. ARQUITECTURA DESKTOP Estructura Monolítica

6. ARQUITECTURA FILE-SHARING Una máquina comparte recursos (Archivos) Otra máquina peticiona los recursos y trabaja sobre ellos Terminales inteligentes Los procesos se realizan de lado de la máquina que peticiona el archivo Soporta GUI No es cliente servidor Funciona medianamente con bajo nivel de tráfico, archivos pequeños, pocas actualizaciones, poca concurrencia. (Máximo 12 usuarios simultáneos)

7. ARQUITECTURA FILE-SHARING Terminales inteligentes, poseen CPU 100% Procesamiento REPOSITORIO DE ARCHIVOS

8. ARQUITECTURA FILE-SHARING Algunos gestores de bases de datos que utilizan arquitectura File Sharing. Muchos de ellos híbridos entre desktop y FS Xbase, FoxBase, Dbase, FoxPro Visual FoxPro Access Paradox

9. ARQUITECTURA CLIENTE SERVIDOR Es una arquitectura basada en el principio clásico de divide y vencerás, donde el procesamiento se fracciona entre dos entidades fundamentales denominadas cliente y servidor . CLIENTE X% Proceso SERVIDOR Y% Proceso X + Y = 100% Generalmente Y>X

10. ARQUITECTURA CLIENTE SERVIDOR Clientes inteligentes X% Procesamiento Servidor(es) Y% Procesamiento X + Y = 100%

11. ARQUITECTURA CLIENTE SERVIDOR Surge en la década de los 80 como respuesta a la evolución del hardware en términos de redes, planteando un modelo versátil, modular basado en mensajes que permite incrementar la flexibilidad , la escalabilidad y la ínter - operación de los sistemas.

12. ARQUITECTURA CLIENTE SERVIDOR El cliente se define como el PROCESO que requiere un servicio en particular El servidor se define como el PROCESO que provee dicho servicio Debido a que clientes y servidores son conceptos a nivel software y no hardware, una misma máquina puede actuar como cliente y servidor al mismo tiempo.

13. ARQUITECTURA CLIENTE SERVIDOR VENTAJAS Aprovecha mejor el ancho de banda Aprovecha en mayor medida el hardware Mayor seguridad y autonomía Mejor manejo de la concurrencia Permite que los clientes trabajen GUI mientras el servidor se centra en los procesos centrales

14. ARQUITECTURA CLIENTE SERVIDOR Algunos ejemplos: Servidor Web (Apache, IIS) Cliente Web (IExplorer, Netscape Navigator, Mozilla) Cliente WEB Servidor WEB Protocolo

15. ARQUITECTURA CLIENTE SERVIDOR Servidor FTP (SFTP) Cliente FTP (Cute FTP, WS FTP) Cliente FTP Servidor FTP Protocolo

16. ARQUITECTURA CLIENTE SERVIDOR Servidor IRC (IRC Server) Cliente IRC (Mirc, Pirch) Cliente IRC Servidor IRC Protocolo

17. ARQUITECTURA CLIENTE SERVIDOR Servidor de Bases de datos (Interbase, Oracle, SyBase, MySql, SQL Server, Postgress) Cliente de Base de Datos (IBManager,IBConsole, Su propio aplicativo !!!) Cliente Interbase Servidor InterBase Protocolo

18. ARQUITECTURA CLIENTE SERVIDOR Interacción de clientes y servidores Servidor DB (InterBase) Servidor WEB (Apache) Servidor de Aplicaciones (PHP) Clientes WEB Servidor de DB (MySQL) Cliente Interbase (IBmanager) Cliente Win32 (SkyCell)

19. ARQUITECTURA CLIENTE SERVIDOR CLIENTE SERVIDOR MULTICAPA (Glosario) CAPA : Conjunto de componentes de un aplicativo que se dedican a una labor en particular CAPA DE PRESENTACIÓN (FrontEnd) : Todo aquello que se enfoca en la interacción con el usuario final. REGLAS DEL NEGOCIO (Bussines rules) : Validaciones, restricciones, reglamentos, protocolos y normativas relativas a un dominio en particular. CAPA LÓGICA (Middle Tier, Middleware) : Todo aquello que gestiona y hace valer las reglas del negocio CAPA DE ALMACENAMIENTO (BackEnd) : Todos los elementos dedicados a la persistencia del sistema

20. ARQUITECTURA CLIENTE SERVIDOR Ingeniería del Software MVC : (Modelo vista controlador) Patrón de diseño que insta a desacoplar los elementos de presentación de los de lógica. Planteado inicialmente en SmallTalk. PATRON OBSERVER : Patrón de diseño que plantea el desacoplamiento de presentación y lógica permitiendo múltiples vistas para una lógica en particular junto a la implementación de un método de notificación y actualización de vistas múltiples.

21. ARQUITECTURA CLIENTE SERVIDOR CLIENTE SERVIDOR DE 2 CAPAS La primera capa e ncapsula la presentación y la lógica La segunda gestiona el almacenamiento y puede almacenar parte de la lógica (Procedimientos almacenados, triggers) Presentación Lógica Almacenamiento Lógica

22. ARQUITECTURA CLIENTE SERVIDOR CLIENTE SERVIDOR DE 2 CAPAS Buen manejo de concurrencia hasta con 100 usuarios simultáneos aprox. Protocolos propietarios pueden causar problemas de flexibilidad, portabilidad y escalabilidad. Presentación Lógica Almacenamiento Lógica

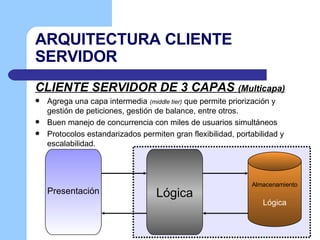

23. ARQUITECTURA CLIENTE SERVIDOR CLIENTE SERVIDOR DE 3 CAPAS (Multicapa) Agrega una capa intermedia (middle tier) que permite priorización y gestión de peticiones, gestión de balance, entre otros. Buen manejo de concurrencia con miles de usuarios simultáneos Protocolos estandarizados permiten gran flexibilidad, portabilidad y escalabilidad. Presentación Almacenamiento Lógica Lógica

24. ARQUITECTURA CLIENTE SERVIDOR

25. ARQUITECTURA CLIENTE SERVIDOR CLIENTE SERVIDOR DE 3 CAPAS (Multicapa) Ejemplo: Google Millones de clientes (5’000.000 por día, 57 por segundo aprox.) Servidor de indexación Servidor de documentos Servidor de balance

26. Bibliografía Meyer Bertran, Construcción de software orientado a objetos Booch Grady, Análisis y diseño orientado a objetos Aguilar Luis J, Programación Orientada a Objetos Gates Bill Camino al futuro Cantú Marco, Mastering Delphi 7 Cantú Marco,Essential Delphi Cantú Marco,Essential Pascal Ray Lischner, Delphi In A Nutshell Delphi Magazine Ayres, Bowden, Diehl, Dorcas, The Tomes of Delphi Reisdorph Kent, Teach Yourself Borland Delphi 4 in 21 Days

27. Bibliografía http:// www.nationmaster.com http:// www.ddj.com / http:// www.sdmagazine.com / http:// www.byte.com / http:// www.borland.com http:// www.acm.com http:// www.wikipedia.org http:// www.byte.com / http:// www.marcocantu.com http://www.mers.com http:// liinwww.ira.uka.de / bibliography / http:// www.webopedia.com http:// www - db.stanford.edu / ~backrub / google.html http:// www.malditainternet.com / node /60 http:// www.akamarketing.com /google-dance- guide.html

28. FIN Módulo Arquitectura [email_address]
