1. Network Cameras NSCxx Series

2. ContenidoAspectostécnicos¿Quées un sistema de videovigilancia IP?Formatos de video y resoluciones de imagenSensores de imagen - CCD y CMOSExplicación de lasfuncionesbásicasConsideracionespara el diseño de un sistema de videovigilancia IPResumen de la línea de productosProductosactuales y futurosGo1984 Instalación

3. Aspectostécnicos¿Quées un sistema de videovigilancia IP?

4. Aspectostécnicos¿Quées un sistema de videovigilancia IP?CCTV – CircuitoCerrado de TV

5. Aspectostécnicos¿Quées un sistema de videovigilancia IP?CCTV – CircuitoCerrado de TV con accesoremoto

6. Aspectostécnicos¿Quées un sistema de videovigilancia IP?Sistemabasado en IP

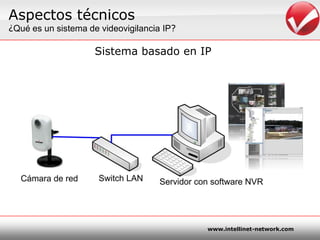

7. Aspectostécnicos¿Quées un sistema de videovigilancia IP?Sistemabasado en IP

8. Aspectostécnicos¿Quées un sistema de videovigilancia IP?Ventajas de un sistema IP sobre el CCTVCostos de instalaciónUtiliza cable de red Cat5e/ Cat6 no costosoPuedeutilizar la infraestructura de red existenteTecnología Power over Ethernet

9. Aspectostécnicos¿Quées un sistema de videovigilancia IP?Ventajas de un sistema IP sobre el CCTVEscalabilidad y flexibilidadPuedenañadirsecámaras de una en unaLas cámaras se puedenreubicarfácilmente

10. Aspectostécnicos¿Quées un sistema de videovigilancia IP?Ventajas de un sistema IP sobre el CCTVMayor funcionalidadInteligencia a nivel de cámaraDetección de movimiento y envío de alamasAcceso individual porcámara- Monitoreoremoto, configuración y mantenimientoEncriptacióninalámbricaparaañadirseguridad

11. Aspectostécnicos¿Quées un sistema de videovigilancia IP?Ventajas de un sistema IP sobre el CCTVMejorcalidad de imagenResoluciones de imagenmásaltasUnatípicacámaraanalógica de CCTV soportaresoluciones PAL (768 x 576 píxeles) o NTSC (720 x 480 píxeles)Las cámarasmegapíxelsoportanresolucionesde imagenmásaltas

12. Aspectostécnicos¿Quées un sistema de videovigilancia IP?Ventajas de un sistema IP sobre el CCTVMejorcalidad de imagenLa tecnología de BarridoProgresivoeliminael problema de entrelazado

13. Aspectostécnicos¿Quées un sistema de videovigilancia IP?Ventajas de un sistema IP sobre el CCTVMejorcalidad de imagenLa tecnología de BarridoProgresivoelimina el problema de entrelazado

14. Aspectostécnicos¿Quées un sistema de videovigilancia IP?Ventajas de un sistema IP sobre el CCTVMejorcalidad de imagenLa tecnología de BarridoProgresivoelimina el problema de entrelazado

15. Aspectostécnicos¿Quées un sistema de videovigilancia IP?Desventajas de un sistema IP comparado con un CCTVMayor costo de la cámaraMenornúmero de tipos de cámarasProblema con estándares: CompatibilidadLa tasa de fps puede ser menorque en CCTVEl instaladordebecontar con conocimientos de red

16. Aspectostécnicos¿Quées un sistema de videovigilancia IP?Desventajas de un sistema IP comparado con un CCTVMenornúmero de tipos de cámaras

17. ContenidoAspectostécnicos¿Quées un sistema de videovigilancia IP?Formatos de video y resoluciones de imagenSensores de imagen - CCD y CMOSExplicación de lasfuncionesbásicasConsideracionespara el diseño de un sistema de videovigilancia IPResumen de la línea de productosProductosactuales y futurosGo1984 Instalación

18. Aspectostécnicosformatos de video y resoluciones de imagenCompresión de video – ¿Quéeseso?1. Compresión de video – utilizaprogramasparareducir el consumo de ancho de banda en la red (códecs). MPEG-4, MPEG-22.Los códecs de video sacrificancalidadporuso de ancho de banda. Los mejoresencuentran un equilibrio entre estos dos aspectos (ejemplo: H.264).

19. Aspectostécnicosformatos de video y resoluciones de imagenCompresión de video - ¿Quéeseso? Ejemplo1: Imagen sin compresiónImagen: 640 x 480 píxelesTamaño: 900 Kbytes900 Kbytes = 7.200 KbpsUnaimagen VGA utiliza7 Mbps de ancho de banda.

20. Aspectostécnicosformatos de video y resoluciones de imagenCompresión de video - ¿Quéeseso? Ejemplo2: Imagencomprimida en JPEGImagen: 640 x 480 píxelesTamaño: 60 Kbytes60 Kbytes = 480 KbpsUnaimagen VGA utiliza0.5 Mbps de AB.La imagenes 15 vecesmáspequeña.

21. Aspectostécnicosformatos de video y resoluciones de imagenCompresión de video – dos formasCompresiónIntracuadro(JPG/Motion-JPEG)Comprime la imagen de forma individualCuadro1Cuadro2Tamaño: 60 kBTamaño: 50 kBCasi el 50% de la imagen no cambia, cadacuadrotienesutamañomáximo.

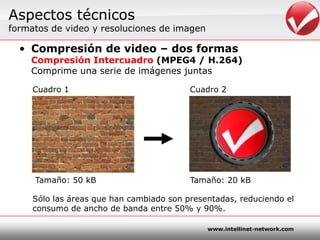

22. Aspectostécnicosformatos de video y resoluciones de imagenCompresión de video – dos formasCompresiónIntercuadro(MPEG4 / H.264)Comprimeunaserie de imágenes juntasCuadro1Cuadro2Tamaño: 20 kBTamaño: 50 kBSólolasáreasquehancambiado son presentadas, reduciendo el consumo de ancho de banda entre 50% y 90%.

23. Aspectostécnicosformatos de video y resoluciones de imagenComparación de Códecs:

24. Aspectostécnicosformatos de video y resoluciones de imagenResolución de imagenMegapíxelMejorcalidad de imagenResolución PAL2 Megapíxeles, resolución1600 x 1200

25. Aspectostécnicosformatos de video y resoluciones de imagenResolución de imagenMegapíxelMásdetalles2 MegapíxelesResolución VGA

26. ContenidoAspectostécnicos¿Quées un sistema de videovigilancia IP?Formatos de video y resoluciones de imagenSensores de imagen - CCD y CMOSExplicación de lasfuncionesbásicasConsideracionespara el diseño de un sistema de videovigilancia IPResumen de la línea de productosProductosactuales y futurosGo1984 Instalación

27. AspectostécnicosSensores de imagen – CCD y CMOSSensor de imagen CMOS:- generealmentemáseconómicoque los CCD- máspequqñoque los sensores CCD- básicamente la mismacalidad de imagenque un CCD - sensitividad a la luzreducidacomparado con un CCD- Menorconsumo de energía

28. AspectostécnicosSensores de imagen – CCD y CMOSSensor de imagen CCD:- mejorsensitividad a la luzque un sensor CMOS- mejordesempeño en aplicaciones de dia/noche- Menorruido en la imagen- máscarosque los sensores CMOS

29. AspectostécnicosSensores de imagen – CCD y CMOSSensor CCDSensor CMOSNo son versionesinfrarrojas

30. AspectostécnicosSensores de imagen – CCD y CMOSLa tecnología CMOS ha sidoampliamenteutilizada en los añosrecientes.A continuación:Unacomparación entre dos cámaras CMOS: Un diseño del 2004 vs. un diseño del 2009.

31. AspectostécnicosSensores de imagen – CCD y CMOSLa tecnología CMOS ha sidoampliamenteutilizada en los añosrecientes.A continuación:Unacomparación entre dosmodelos de cámara IPUn modelo CCD vs. uno CMOS.

32. AspectostécnicosSensores de imagen – CCD y CMOSConclusión:Un sensor de imagen con tecnología CMOS se ha utilizado en cadavezmásaplicaciones de bajocosto. Los avancestecnológicospermiten a un sensor CMOS competir con la tecnología CCD incluso en áreaspreviamentedominadasporéstosúltimos.

33. ContenidoAspectostécnicos¿Quées un sistema de videovigilancia IP?Formatos de video y resoluciones de imagenSensores de imagen - CCD y CMOSExplicación de lasfuncionesbásicasConsideracionespara el diseño de un sistema de videovigilancia IPResumen de la línea de productosProductosactuales y futurosGo1984 Instalación

34. AspectostécnicosExplicación de lasfuncionesbásicasLUX- medida de la intensidad de la luzque inside o atraviesaunasuperficie. Valores de Lux y susignificado:400 luxLuz solar en un díaclaro.50 luxSala de estar en una casa1 luxLuz de lunallena en lugarestropicales0.27 luxLuz de luna en unanocheclara0.002 luxCieloclaro sin lunaCuantomásmáspequeñaes la cantidad de LUX, mássensitivaes la cámara a la luz.

35. AspectostécnicosExplicación de lasfuncionesbásicasZona de privacidadSe usaparaproteger la privacidad del personal o de la zonaqueestánsiendomonitoreados.Bloqueaciertaspartes de la imagenProtege la privacidad de las personasEn algunospaísesesobligatorioparalascámaraspúblicas (UK, Alemania)

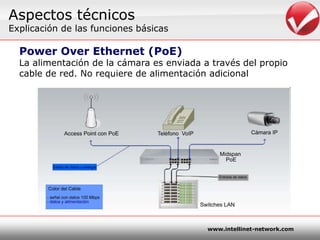

36. AspectostécnicosExplicación de lasfuncionesbásicasPower Over Ethernet (PoE)La alimentación de la cámaraesenviada a través del propio cable de red. No requiere de alimentaciónadicional

37. AspectostécnicosExplicación de lasfuncionesbásicasDetección de movimiento y envío de alarmasMuchascámaras IP hanintegrado la detección de movimiento Las cámaras IP envíanmensajes de alarma a sucorreoelectrónico La detección de movimiento se realizaanalizandocuadroporcuadro o utilizandosensores PIR (Sensor de InfrarrojosPasivo)

38. AspectostécnicosExplicación de lasfuncionesbásicasDetección de movimiento y envío de alarmasDetección de movimientocuadroporcuadroNecesitaluz, no trabaja en la oscuridad

39. Detectamovimientocomparando dos cuadrossucesivos- Algunascámarassoportanmúltiplesáreas de detección de movimientoAspectostécnicosExplicación de lasfuncionesbásicasDetección de movimiento y envío de alarmasDetección de movimientousando PIRNo requiereiluminación

40. Midediferencias de temperaturas- Algunascámaras IP integransensores PIR- Su popularidad se incrementa en lascámaras IPContenidoAspectostécnicos¿Quées un sistema de videovigilancia IP?Formatos de video y resoluciones de imagenSensores de imagen - CCD y CMOSExplicación de lasfuncionesbásicasConsideracionespara el diseño de un sistema de videovigilancia IPResumen de la línea de productosProductosactuales y futurosGo1984 Instalación

41. AspectosTécnicosInstalación de un sistema de videovigilancia IP¿De quétamañoes el proyecto?¿Cuántascámaras?

42. ¿Quéresolución se necesita?

43. ¿Cuál en el mínimonúmero de cuadrosporsegundoquerequiere el clienteparasusgrabaciones?

44. ¿Quéancho de bandaesrequerido?

45. ¿Hay unainfraestructura de red en el sitio?- ¿Puede la red soportar el ancho de banda?- ¿Se requiereunanueva red o unaactualización?

46. AspectosTécnicosInstalación de un sistema de videovigilancia IP¿Cómocalculo en ancho de banda?Defina el tamaño de la imagen, la tasa de cuadrosporsegundo y el número de cámaras

47. ¿Cuántas de esascámarasenviarán video al mismotiempo?

48. Mida el ancho de bandaconsumidoporcadacámara-> Calcule el ancho de bandaconsumidoestimadoportodo el sistema

49. AspectosTécnicosInstalación de un sistema de videovigilancia IP¿Cómocalculo el ancho de banda?

50. AspectosTécnicosInstalación de un sistema de videovigilancia IP¿Cómoafectan los parámetros de la imagen al ancho de banda? Ejemplo1a: Motion-JPEG, 720x480 píxeles, altacalidad, 20 fps: Ancho de banda: 5.3 Mbps

51. AspectosTécnicosInstalación de un sistema de videovigilancia IP¿Cómoafectan los parámetros de la imagen al ancho de banda? Ejemplo2a: MPEG4, 720x480 píxeles, altacalidad25 fps: Ancho de banda: 1.5 MbpsEjemplo2b: H.264, 720x480 píxeles, altacalidad25 fps: Ancho de banda: 0.9 Mbps

52. AspectosTécnicosInstalación de un sistema de videovigilancia IP¿Cómoafectan los parámetros de la imagen al ancho de bandaEjemplo3: MPEG4, 352x240 píxeles, calidad media, 5 fps: Ancho de banda: 80 kbps

53. AspectosTécnicosInstalación de un sistema de videovigilancia IP¿Quétipos de cámarasnecesito?¿Para interiores o exteriores?

54. ¿Día y noche?

55. ¿Pan/Tilt/Zoom o fijas?

56. ¿Cámaras con audio?

57. ¿Se requierenintegrarcámarasanalógicas?

58. AspectosTécnicosInstalación de un sistema de videovigilancia IPConsideracionespara la grabación¿Permanente o porevento?

59. Espacio de almacenamiento: ¿Quécapacidadrequieroparaalmacenar (diaria/semanal/mensual)?

60. ¿Acceso local y/o remoto?

61. ¿Se necesitagrabar con audio?

62. Requerimientos de análisis (reconocimiento de rostros, placas, etc.)AspectosTécnicosInstalación de un sistema de videovigilancia IPSeguridad en la red y en la instalaciónLas instalaciones de video vigilancia son vulnerablespara los ataques de hacker, comocualquierequipo en la red

63. ¿Estáprotegida la red (cuenta con Firewall)?

64. ¿Las cámaras son fácilmenteaccesibles?

65. ¿Los cables estánprotegidosportubería?

66. ¿Hay limitante en la instalaciónparalugarescríticos?AspectosTécnicosInstalación de un sistema de videovigilancia IPSeguridad en la red y en la instalaciónCámarasInalámbricas

67. Son unaexcelenteopciónparainstalarse en lascasas o en lugares no cruciales

68. No debeninstalarse en áreasmuysensibles

69. Puedendesactivarse de unamanerarelativamentefácil

70. Para instalaciones en empresas, deberáninstalarsesólosi el cableado no esposibleAspectosTécnicosInstalación de un sistema de videovigilancia IPExperiencia en redes¿Quiénestámejorcapacitadoparainstalar un sistema de video vigilancia IP? A) Un instalador de CCTV B) Un instalador de red
