camaras cctv

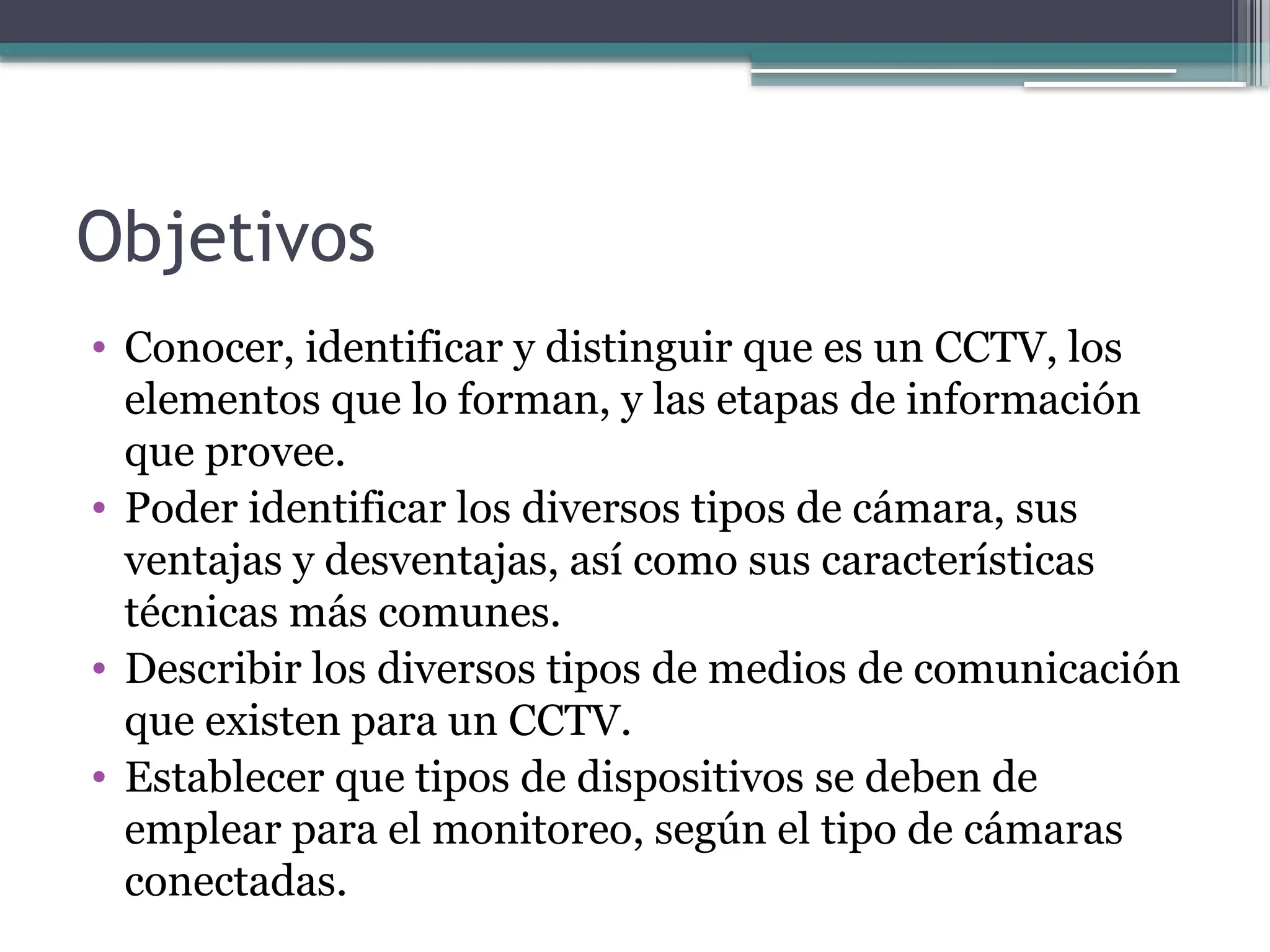

1. Objetivos
• Conocer, identificar y distinguir que es un CCTV, los
elementos que lo forman, y las etapas de información
que provee.
• Poder identificar los diversos tipos de cámara, sus
ventajas y desventajas, así como sus características
técnicas más comunes.
• Describir los diversos tipos de medios de comunicación
que existen para un CCTV.
• Establecer que tipos de dispositivos se deben de
emplear para el monitoreo, según el tipo de cámaras
conectadas.

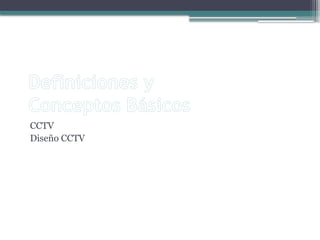

2. Definiciones y
Conceptos Básicos
CCTV
Diseño CCTV

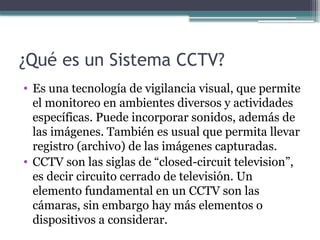

3. ¿Qué es un Sistema CCTV?
• Es una tecnología de vigilancia visual, que permite
el monitoreo en ambientes diversos y actividades
específicas. Puede incorporar sonidos, además de
las imágenes. También es usual que permita llevar
registro (archivo) de las imágenes capturadas.
• CCTV son las siglas de “closed-circuit television”,
es decir circuito cerrado de televisión. Un
elemento fundamental en un CCTV son las
cámaras, sin embargo hay más elementos o
dispositivos a considerar.

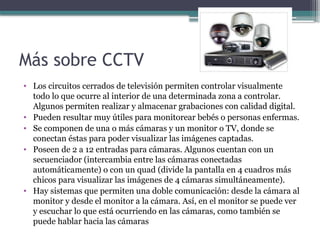

4. Más sobre CCTV
• Los circuitos cerrados de televisión permiten controlar visualmente
todo lo que ocurre al interior de una determinada zona a controlar.
Algunos permiten realizar y almacenar grabaciones con calidad digital.
• Pueden resultar muy útiles para monitorear bebés o personas enfermas.
• Se componen de una o más cámaras y un monitor o TV, donde se
conectan éstas para poder visualizar las imágenes captadas.
• Poseen de 2 a 12 entradas para cámaras. Algunos cuentan con un
secuenciador (intercambia entre las cámaras conectadas
automáticamente) o con un quad (divide la pantalla en 4 cuadros más
chicos para visualizar las imágenes de 4 cámaras simultáneamente).
• Hay sistemas que permiten una doble comunicación: desde la cámara al
monitor y desde el monitor a la cámara. Así, en el monitor se puede ver
y escuchar lo que está ocurriendo en las cámaras, como también se
puede hablar hacia las cámaras

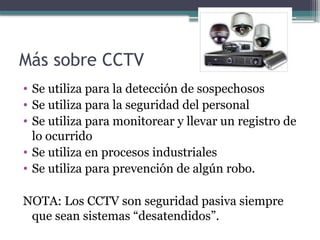

5. Más sobre CCTV
• Se utiliza para la detección de sospechosos
• Se utiliza para la seguridad del personal
• Se utiliza para monitorear y llevar un registro de
lo ocurrido
• Se utiliza en procesos industriales
• Se utiliza para prevención de algún robo.
NOTA: Los CCTV son seguridad pasiva siempre
que sean sistemas “desatendidos”.

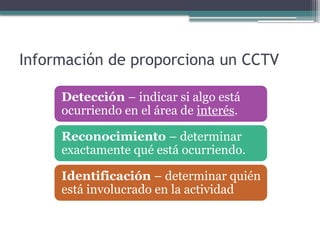

6. Información de proporciona un CCTV
Detección – indicar si algo está
ocurriendo en el área de interés.
Reconocimiento – determinar
exactamente qué está ocurriendo.
Identificación – determinar quién
está involucrado en la actividad

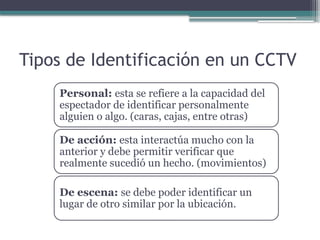

7. Tipos de Identificación en un CCTV
Personal: esta se refiere a la capacidad del
espectador de identificar personalmente
alguien o algo. (caras, cajas, entre otras)
De acción: esta interactúa mucho con la
anterior y debe permitir verificar que
realmente sucedió un hecho. (movimientos)
De escena: se debe poder identificar un
lugar de otro similar por la ubicación.

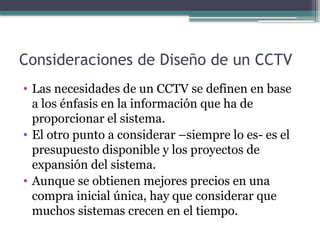

8. Consideraciones de Diseño de un CCTV
• Las necesidades de un CCTV se definen en base
a los énfasis en la información que ha de
proporcionar el sistema.
• El otro punto a considerar –siempre lo es- es el
presupuesto disponible y los proyectos de
expansión del sistema.
• Aunque se obtienen mejores precios en una
compra inicial única, hay que considerar que
muchos sistemas crecen en el tiempo.

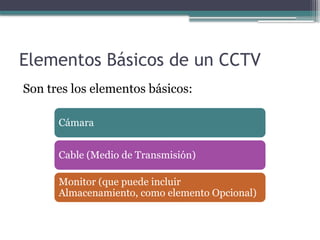

9. Elementos Básicos de un CCTV
Son tres los elementos básicos:
Cámara
Cable (Medio de Transmisión)
Monitor (que puede incluir
Almacenamiento, como elemento Opcional)

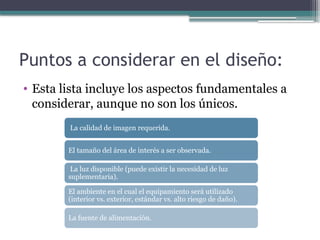

10. Puntos a considerar en el diseño:
• Esta lista incluye los aspectos fundamentales a
considerar, aunque no son los únicos.
La calidad de imagen requerida.
El tamaño del área de interés a ser observada.
La luz disponible (puede existir la necesidad de luz
suplementaria).
El ambiente en el cual el equipamiento será utilizado
(interior vs. exterior, estándar vs. alto riesgo de daño).
La fuente de alimentación.

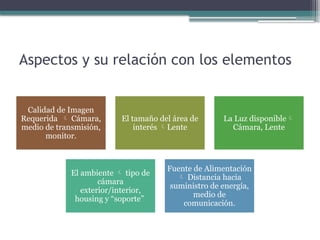

11. Aspectos y su relación con los elementos
Calidad de Imagen
Requerida  Cámara,
medio de transmisión,
monitor.
El tamaño del área de
interés Lente
La Luz disponible
Cámara, Lente
El ambiente  tipo de
cámara
exterior/interior,
housing y “soporte”
Fuente de Alimentación
 Distancia hacia
suministro de energía,
medio de
comunicación.

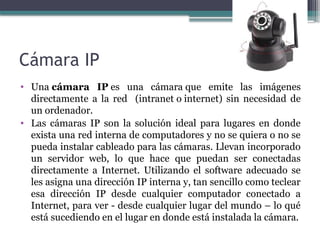

12. Cámara IP
• Una cámara IP es una cámara que emite las imágenes
directamente a la red (intranet o internet) sin necesidad de
un ordenador.
• Las cámaras IP son la solución ideal para lugares en donde
exista una red interna de computadores y no se quiera o no se
pueda instalar cableado para las cámaras. Llevan incorporado
un servidor web, lo que hace que puedan ser conectadas
directamente a Internet. Utilizando el software adecuado se
les asigna una dirección IP interna y, tan sencillo como teclear
esa dirección IP desde cualquier computador conectado a
Internet, para ver - desde cualquier lugar del mundo – lo qué
está sucediendo en el lugar en donde está instalada la cámara.

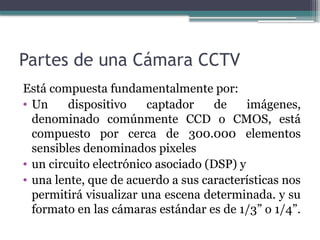

13. Partes de una Cámara CCTV
Está compuesta fundamentalmente por:
• Un dispositivo captador de imágenes,
denominado comúnmente CCD o CMOS, está
compuesto por cerca de 300.000 elementos
sensibles denominados pixeles
• un circuito electrónico asociado (DSP) y
• una lente, que de acuerdo a sus características nos
permitirá visualizar una escena determinada. y su
formato en las cámaras estándar es de 1/3” o 1/4”.

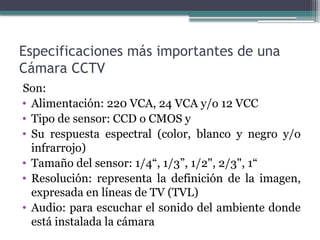

14. Especificaciones más importantes de una
Cámara CCTV
Son:
• Alimentación: 220 VCA, 24 VCA y/o 12 VCC
• Tipo de sensor: CCD o CMOS y
• Su respuesta espectral (color, blanco y negro y/o
infrarrojo)
• Tamaño del sensor: 1/4“, 1/3”, 1/2", 2/3", 1“
• Resolución: representa la definición de la imagen,
expresada en líneas de TV (TVL)
• Audio: para escuchar el sonido del ambiente donde
está instalada la cámara

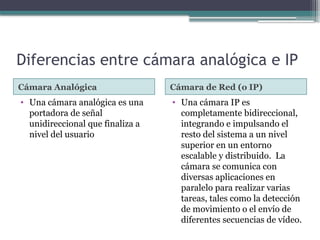

15. Diferencias entre cámara analógica e IP
Cámara Analógica Cámara de Red (o IP)
• Una cámara analógica es una
portadora de señal
unidireccional que finaliza a
nivel del usuario
• Una cámara IP es
completamente bidireccional,
integrando e impulsando el
resto del sistema a un nivel
superior en un entorno
escalable y distribuido. La
cámara se comunica con
diversas aplicaciones en
paralelo para realizar varias
tareas, tales como la detección
de movimiento o el envío de
diferentes secuencias de vídeo.

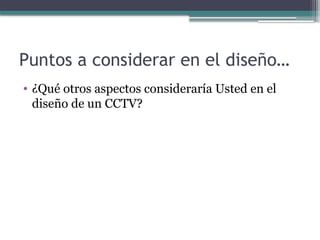

16. Puntos a considerar en el diseño…
• ¿Qué otros aspectos consideraría Usted en el
diseño de un CCTV?

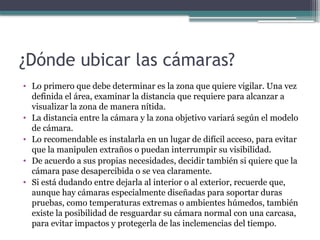

17. ¿Dónde ubicar las cámaras?
• Lo primero que debe determinar es la zona que quiere vigilar. Una vez
definida el área, examinar la distancia que requiere para alcanzar a
visualizar la zona de manera nítida.
• La distancia entre la cámara y la zona objetivo variará según el modelo
de cámara.
• Lo recomendable es instalarla en un lugar de difícil acceso, para evitar
que la manipulen extraños o puedan interrumpir su visibilidad.
• De acuerdo a sus propias necesidades, decidir también si quiere que la
cámara pase desapercibida o se vea claramente.
• Si está dudando entre dejarla al interior o al exterior, recuerde que,
aunque hay cámaras especialmente diseñadas para soportar duras
pruebas, como temperaturas extremas o ambientes húmedos, también
existe la posibilidad de resguardar su cámara normal con una carcasa,
para evitar impactos y protegerla de las inclemencias del tiempo.

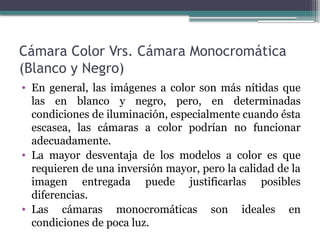

18. Cámara Color Vrs. Cámara Monocromática
(Blanco y Negro)
• En general, las imágenes a color son más nítidas que
las en blanco y negro, pero, en determinadas
condiciones de iluminación, especialmente cuando ésta
escasea, las cámaras a color podrían no funcionar
adecuadamente.
• La mayor desventaja de los modelos a color es que
requieren de una inversión mayor, pero la calidad de la
imagen entregada puede justificarlas posibles
diferencias.
• Las cámaras monocromáticas son ideales en
condiciones de poca luz.

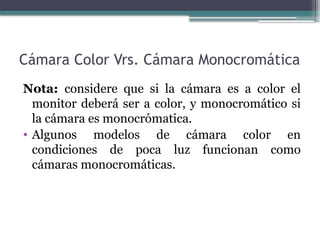

19. Cámara Color Vrs. Cámara Monocromática
Nota: considere que si la cámara es a color el
monitor deberá ser a color, y monocromático si
la cámara es monocrómatica.
• Algunos modelos de cámara color en
condiciones de poca luz funcionan como
cámaras monocromáticas.

20. Aspectos Básicos de las Cámaras CCTV
• El sensor de imagen – convierte la imagen en
señales electrónicas.
• Lente – une la luz reflejada del sujeto
• Circuito de procesamiento de imágenes–
organiza, optimiza y transmite señales.

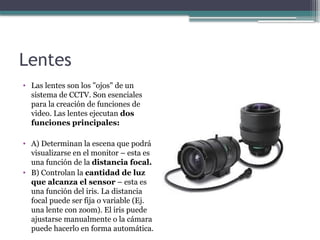

21. Lentes
• Las lentes son los "ojos" de un
sistema de CCTV. Son esenciales
para la creación de funciones de
video. Las lentes ejecutan dos
funciones principales:
• A) Determinan la escena que podrá
visualizarse en el monitor – esta es
una función de la distancia focal.
• B) Controlan la cantidad de luz
que alcanza el sensor – esta es
una función del iris. La distancia
focal puede ser fija o variable (Ej.
una lente con zoom). El iris puede
ajustarse manualmente o la cámara
puede hacerlo en forma automática.

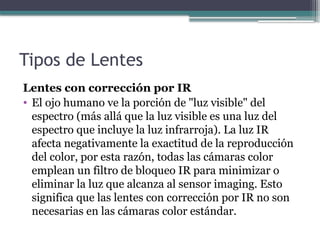

22. Tipos de Lentes
Lentes con corrección por IR
• El ojo humano ve la porción de "luz visible" del
espectro (más allá que la luz visible es una luz del
espectro que incluye la luz infrarroja). La luz IR
afecta negativamente la exactitud de la reproducción
del color, por esta razón, todas las cámaras color
emplean un filtro de bloqueo IR para minimizar o
eliminar la luz que alcanza al sensor imaging. Esto
significa que las lentes con corrección por IR no son
necesarias en las cámaras color estándar.

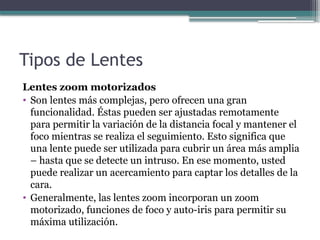

23. Tipos de Lentes
Lentes zoom motorizados
• Son lentes más complejas, pero ofrecen una gran
funcionalidad. Éstas pueden ser ajustadas remotamente
para permitir la variación de la distancia focal y mantener el
foco mientras se realiza el seguimiento. Esto significa que
una lente puede ser utilizada para cubrir un área más amplia
– hasta que se detecte un intruso. En ese momento, usted
puede realizar un acercamiento para captar los detalles de la
cara.
• Generalmente, las lentes zoom incorporan un zoom
motorizado, funciones de foco y auto-iris para permitir su
máxima utilización.

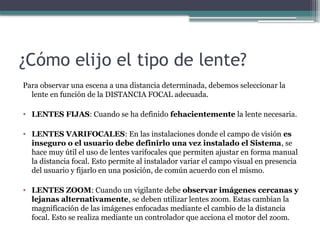

24. ¿Cómo elijo el tipo de lente?
Para observar una escena a una distancia determinada, debemos seleccionar la
lente en función de la DISTANCIA FOCAL adecuada.
• LENTES FIJAS: Cuando se ha definido fehacientemente la lente necesaria.
• LENTES VARIFOCALES: En las instalaciones donde el campo de visión es
inseguro o el usuario debe definirlo una vez instalado el Sistema, se
hace muy útil el uso de lentes varifocales que permiten ajustar en forma manual
la distancia focal. Esto permite al instalador variar el campo visual en presencia
del usuario y fijarlo en una posición, de común acuerdo con el mismo.
• LENTES ZOOM: Cuando un vigilante debe observar imágenes cercanas y
lejanas alternativamente, se deben utilizar lentes zoom. Estas cambian la
magnificación de las imágenes enfocadas mediante el cambio de la distancia
focal. Esto se realiza mediante un controlador que acciona el motor del zoom.

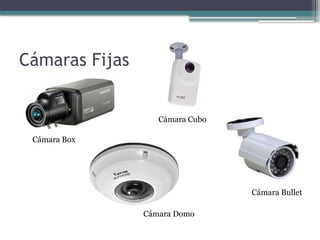

25. Cámaras Fijas
Cámara Box
Cámara Cubo
Cámara Bullet
Cámara Domo

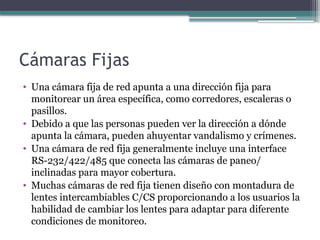

26. Cámaras Fijas
• Una cámara fija de red apunta a una dirección fija para
monitorear un área específica, como corredores, escaleras o
pasillos.
• Debido a que las personas pueden ver la dirección a dónde
apunta la cámara, pueden ahuyentar vandalismo y crímenes.
• Una cámara de red fija generalmente incluye una interface
RS-232/422/485 que conecta las cámaras de paneo/
inclinadas para mayor cobertura.
• Muchas cámaras de red fija tienen diseño con montadura de
lentes intercambiables C/CS proporcionando a los usuarios la
habilidad de cambiar los lentes para adaptar para diferente
condiciones de monitoreo.

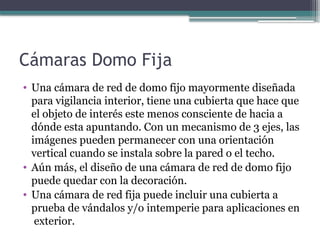

27. Cámaras Domo Fija
• Una cámara de red de domo fijo mayormente diseñada
para vigilancia interior, tiene una cubierta que hace que
el objeto de interés este menos consciente de hacia a
dónde esta apuntando. Con un mecanismo de 3 ejes, las
imágenes pueden permanecer con una orientación
vertical cuando se instala sobre la pared o el techo.
• Aún más, el diseño de una cámara de red de domo fijo
puede quedar con la decoración.
• Una cámara de red fija puede incluir una cubierta a
prueba de vándalos y/o intemperie para aplicaciones en
exterior.

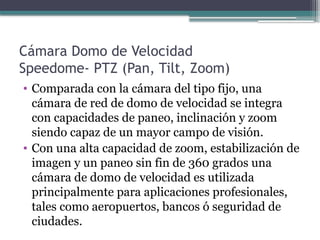

28. Cámara Domo de Velocidad
Speedome- PTZ (Pan, Tilt, Zoom)
• Comparada con la cámara del tipo fijo, una
cámara de red de domo de velocidad se integra
con capacidades de paneo, inclinación y zoom
siendo capaz de un mayor campo de visión.
• Con una alta capacidad de zoom, estabilización de
imagen y un paneo sin fin de 360 grados una
cámara de domo de velocidad es utilizada
principalmente para aplicaciones profesionales,
tales como aeropuertos, bancos ó seguridad de
ciudades.

29. Medio de Transmisión
“Cableado”/ “Inalámbrico”

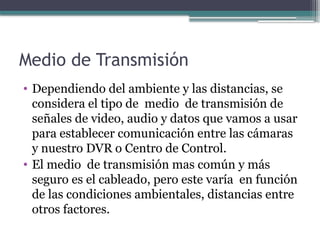

30. Medio de Transmisión
• Dependiendo del ambiente y las distancias, se
considera el tipo de medio de transmisión de
señales de video, audio y datos que vamos a usar
para establecer comunicación entre las cámaras
y nuestro DVR o Centro de Control.
• El medio de transmisión mas común y más
seguro es el cableado, pero este varía en función
de las condiciones ambientales, distancias entre
otros factores.

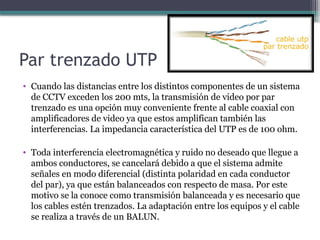

31. Par trenzado UTP
• Cuando las distancias entre los distintos componentes de un sistema
de CCTV exceden los 200 mts, la transmisión de video por par
trenzado es una opción muy conveniente frente al cable coaxial con
amplificadores de video ya que estos amplifican también las
interferencias. La impedancia característica del UTP es de 100 ohm.
• Toda interferencia electromagnética y ruido no deseado que llegue a
ambos conductores, se cancelará debido a que el sistema admite
señales en modo diferencial (distinta polaridad en cada conductor
del par), ya que están balanceados con respecto de masa. Por este
motivo se la conoce como transmisión balanceada y es necesario que
los cables estén trenzados. La adaptación entre los equipos y el cable
se realiza a través de un BALUN.

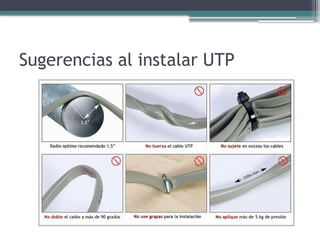

32. Sugerencias al instalar UTP

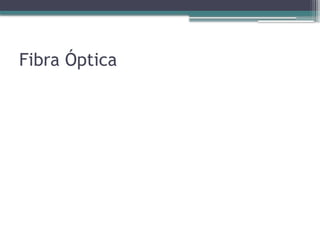

33. Fibra Óptica

34. Fuentes de Voltaje

35. Fuente de Voltaje de 12VCD
• Puede usarse en aplicaciones móviles
• Requiere de alimentación con polaridad correcta
• Sistema “doméstico”
• Alimentada por el monitor
• Longitudes menores a 30m
• Conector RJ11 o Minidin

36. DISPOSITIVOS DE GRABACION
VCR
DVR
NVR

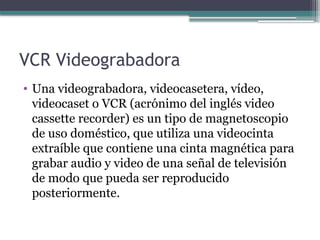

37. VCR Videograbadora
• Una videograbadora, videocasetera, vídeo,
videocaset o VCR (acrónimo del inglés video
cassette recorder) es un tipo de magnetoscopio
de uso doméstico, que utiliza una videocinta
extraíble que contiene una cinta magnética para
grabar audio y video de una señal de televisión
de modo que pueda ser reproducido
posteriormente.

38. DVR Grabador de Video Digital
• Un DVR (Digital Video Recorder o PVR, Personal
Video Recorder) es un dispositivo interactivo de
grabación de televisión y video en formato digital.
• Un DVR se compone, por una parte, del hardware, que
consiste principalmente en un disco duro de gran
capacidad, un microprocesador y los buses de
comunicación; y por otra, del software, que
proporciona diversas funcionalidades para el
tratamiento de las secuencias de vídeo recibidas,
acceso a guías de programación y búsqueda avanzada
de contenidos.

39. NVR Grabador de Video Digital
• Un NVR (Grabador de Video en Red ) es una grabadora
basada en IP, que opera independiente de una PC u otros
sistemas operativos .
• Enfocados para almacenar flujos digitales de video, un
NVR está generalmente incorporado con un disco duro de
alto volúmen para permitir un largo tiempo de grabación.
• Un NVR difiere de la tradicional DVR en su conectividad
de red, que permite transmitir información a otros
dispositivos de red en internet. Otra diferencia es que la
NVR puede conectarse a una cámara de red mientras que
la DVR esta conectada a una cámara análoga.
