1. Curso Básico de
CCTV

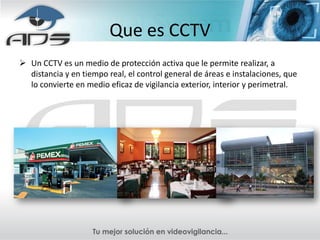

2. Que es CCTV
 Un CCTV es un medio de protección activa que le permite realizar, a
distancia y en tiempo real, el control general de áreas e instalaciones, que
lo convierte en medio eficaz de vigilancia exterior, interior y perimetral.

3. Principales Aplicaciones.
Se puede aplicar básicamente en cualquier lugar que usted
necesite tener control de vigilancia desde el Acceso principal hasta
la cocina y los lugares más comunes donde lo podemos encontrar
son:
 Bancos
 Institutos de Gobierno
 Cárceles y Reclusorios
 Tiendas de Auto Servicio y Departamentales
 Industrias y Hoteles
 Puertos Marítimos
 Aeropuertos
 Hogar
 Guarderías
 Parques

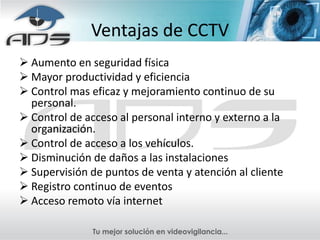

4. Ventajas de CCTV
 Aumento en seguridad física
 Mayor productividad y eficiencia
 Control mas eficaz y mejoramiento continuo de su
personal.
 Control de acceso al personal interno y externo a la
organización.
 Control de acceso a los vehículos.
 Disminución de daños a las instalaciones
 Supervisión de puntos de venta y atención al cliente
 Registro continuo de eventos
 Acceso remoto vía internet

5. CCTV ANALOGO

6. CCTV DIGITAL

7. Análisis de instalación
 Cantidad de cámaras a instalar
 Lugar de instalación (interior/exterior)
 Distancia entre cámara y objetivo
 Tipo de cámara que se sugiere (infraroja,dia y noche,
mini domo)
 Iluminación del lugar (constante/iluminación según
ambiente)
 Plano del sitio con las posibles ubicaciones de cada
cámara y objetivos a cubrir

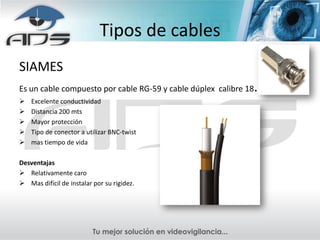

8. Tipos de cables
SIAMES
Es un cable compuesto por cable RG-59 y cable dúplex calibre 18.
 Excelente conductividad
 Distancia 200 mts
 Mayor protección
 Tipo de conector a utilizar BNC-twist
 mas tiempo de vida
Desventajas
 Relativamente caro
 Mas difícil de instalar por su rigidez.

9. Tipos de cables
UTP o Par Trenzado
Consta de dos hilos de cobre aislados y entrelazados, hay dos tipos de cables de par trenzado
sin apantallar (UTP) y apantallado (STP). Nosotros utilizamos en Cat 5 ya que esta categoría
certifica el cable para transmisión de datos hasta 100 mbps, este cable consta de 4 pares
trenzados de hilo de cobre.
 Cable delgado y flexible fácil instalación
 Distancia 300 mts (depende del tipo de balun)
 Conectores balun, rj-45.
Desventajas.
 No tiene blindaje.
 Mas interferencia.
 Mas susceptible al ruido.

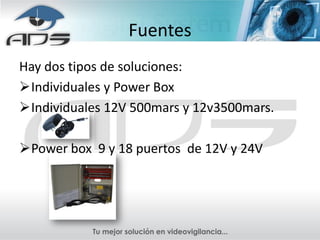

10. Fuentes
Hay dos tipos de soluciones:
Individuales y Power Box
Individuales 12V 500mars y 12v3500mars.
Power box 9 y 18 puertos de 12V y 24V

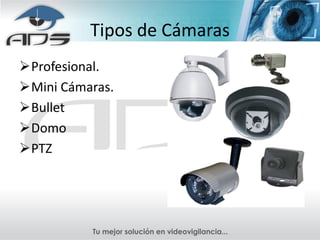

11. Tipos de Cámaras
Profesional.
Mini Cámaras.
Bullet
Domo
PTZ

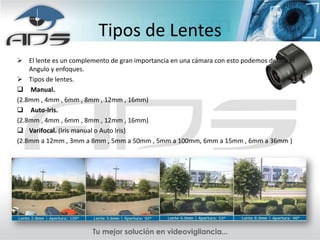

12. Tipos de Lentes
 El lente es un complemento de gran importancia en una cámara con esto podemos definir el
Angulo y enfoques.
 Tipos de lentes.
 Manual.
(2.8mm , 4mm , 6mm , 8mm , 12mm , 16mm)
 Auto-Iris.
(2.8mm , 4mm , 6mm , 8mm , 12mm , 16mm)
 Varifocal. (Iris manual o Auto Iris)
(2.8mm a 12mm , 3mm a 8mm , 5mm a 50mm , 5mm a 100mm, 6mm a 15mm , 6mm a 36mm )

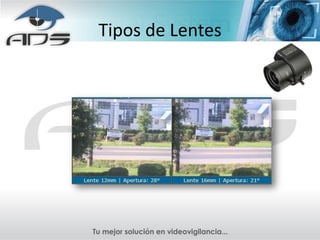

13. Tipos de Lentes

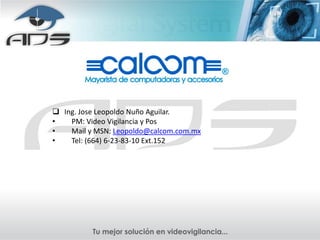

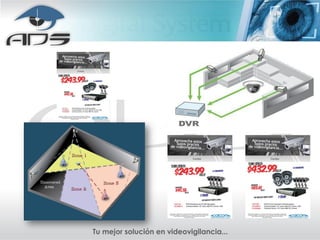

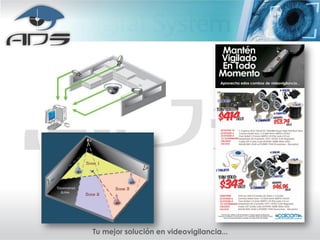

16.  Ing. Jose Leopoldo Nuño Aguilar.
• PM: Video Vigilancia y Pos
• Mail y MSN: Leopoldo@calcom.com.mx
• Tel: (664) 6-23-83-10 Ext.152
