Este documento resume los diferentes tipos de redes de computadoras (LAN, MAN, WAN), cables (par trenzado, coaxial, fibra óptica) y conectores (RJ-45, fibra óptica como FC, LC, ST; coaxial como TNC, BNC, N-Hembra) utilizados en las redes. Explica brevemente el propósito de cada red y cable, así como los tipos de conectores estándar para cada uno.

1. Colegio nacional experimental “maldonado”TRABAJO DE INFORMÁTICATema: Redes de computadoras, cables y conectores.Integrantes:Carlos YuquilemaHenry BasantesAlexTenelanda

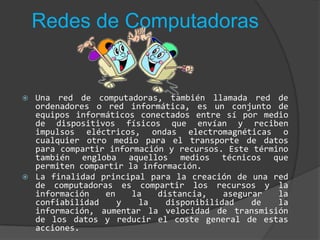

2. Redes de ComputadorasUna red de computadoras, también llamada red de ordenadores o red informática, es un conjunto de equipos informáticos conectados entre sí por medio de dispositivos físicos que envían y reciben impulsos eléctricos, ondas electromagnéticas o cualquier otro medio para el transporte de datos para compartir información y recursos. Este término también engloba aquellos medios técnicos que permiten compartir la información. La finalidad principal para la creación de una red de computadoras es compartir los recursos y la información en la distancia, asegurar la confiabilidad y la disponibilidad de la información, aumentar la velocidad de transmisión de los datos y reducir el coste general de estas acciones.

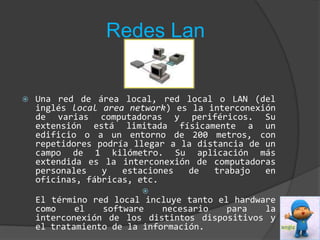

3. Redes LanUna red de área local, red local o LAN (del inglés local areanetwork) es la interconexión de varias computadoras y periféricos. Su extensión está limitada físicamente a un edificio o a un entorno de 200 metros, con repetidores podría llegar a la distancia de un campo de 1 kilómetro. Su aplicación más extendida es la interconexión de computadoras personales y estaciones de trabajo en oficinas, fábricas, etc.El término red local incluye tanto el hardware como el software necesario para la interconexión de los distintos dispositivos y el tratamiento de la información.

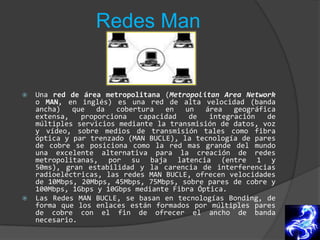

4. Redes ManUna red de área metropolitana (MetropolitanArea Network o MAN, en inglés) es una red de alta velocidad (banda ancha) que da cobertura en un área geográfica extensa, proporciona capacidad de integración de múltiples servicios mediante la transmisión de datos, voz y vídeo, sobre medios de transmisión tales como fibra óptica y par trenzado (MAN BUCLE), la tecnología de pares de cobre se posiciona como la red mas grande del mundo una excelente alternativa para la creación de redes metropolitanas, por su baja latencia (entre 1 y 50ms), gran estabilidad y la carencia de interferencias radioeléctricas, las redes MAN BUCLE, ofrecen velocidades de 10Mbps, 20Mbps, 45Mbps, 75Mbps, sobre pares de cobre y 100Mbps, 1Gbps y 10Gbps mediante Fibra Óptica.Las Redes MAN BUCLE, se basan en tecnologías Bonding, de forma que los enlaces están formados por múltiples pares de cobre con el fin de ofrecer el ancho de banda necesario.

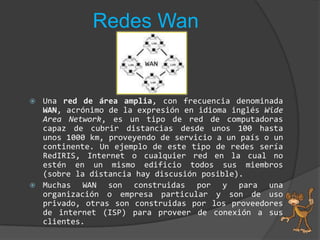

5. Redes WanUna red de área amplia, con frecuencia denominada WAN, acrónimo de la expresión en idioma inglés WideArea Network, es un tipo de red de computadoras capaz de cubrir distancias desde unos 100 hasta unos 1000 km, proveyendo de servicio a un país o un continente. Un ejemplo de este tipo de redes sería RedIRIS, Internet o cualquier red en la cual no estén en un mismo edificio todos sus miembros (sobre la distancia hay discusión posible).Muchas WAN son construidas por y para una organización o empresa particular y son de uso privado, otras son construidas por los proveedores de internet (ISP) para proveer de conexión a sus clientes.

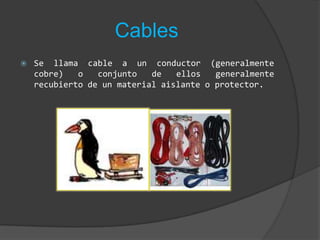

6. CablesSe llama cable a un conductor (generalmente cobre) o conjunto de ellos generalmente recubierto de un material aislante o protector.

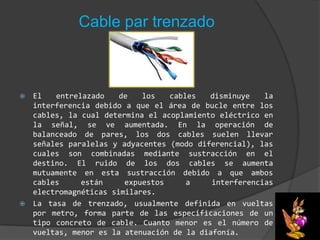

7. Cable par trenzadoEl entrelazado de los cables disminuye la interferencia debido a que el área de bucle entre los cables, la cual determina el acoplamiento eléctrico en la señal, se ve aumentada. En la operación de balanceado de pares, los dos cables suelen llevar señales paralelas y adyacentes (modo diferencial), las cuales son combinadas mediante sustracción en el destino. El ruido de los dos cables se aumenta mutuamente en esta sustracción debido a que ambos cables están expuestos a interferencias electromagnéticas similares.La tasa de trenzado, usualmente definida en vueltas por metro, forma parte de las especificaciones de un tipo concreto de cable. Cuanto menor es el número de vueltas, menor es la atenuación de la diafonía.

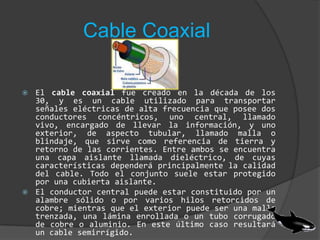

8. Cable CoaxialEl cable coaxial fue creado en la década de los 30, y es un cable utilizado para transportar señales eléctricas de alta frecuencia que posee dos conductores concéntricos, uno central, llamado vivo, encargado de llevar la información, y uno exterior, de aspecto tubular, llamado malla o blindaje, que sirve como referencia de tierra y retorno de las corrientes. Entre ambos se encuentra una capa aislante llamada dieléctrico, de cuyas características dependerá principalmente la calidad del cable. Todo el conjunto suele estar protegido por una cubierta aislante.El conductor central puede estar constituido por un alambre sólido o por varios hilos retorcidos de cobre; mientras que el exterior puede ser una malla trenzada, una lámina enrollada o un tubo corrugado de cobre o aluminio. En este último caso resultará un cable semirrígido.

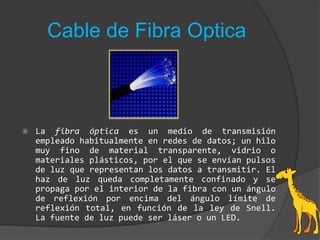

9. Cable de Fibra OpticaLa fibra óptica es un medio de transmisión empleado habitualmente en redes de datos; un hilo muy fino de material transparente, vidrio o materiales plásticos, por el que se envían pulsos de luz que representan los datos a transmitir. El haz de luz queda completamente confinado y se propaga por el interior de la fibra con un ángulo de reflexión por encima del ángulo límite de reflexión total, en función de la ley de Snell. La fuente de luz puede ser láser o un LED.

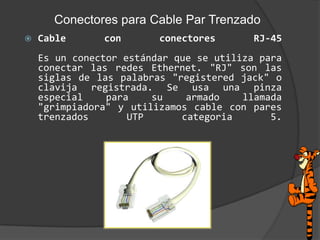

10. Conectores para Cable Par TrenzadoCable con conectores RJ-45Es un conector estándar que se utiliza para conectar las redes Ethernet. "RJ" son las siglas de las palabras "registeredjack" o clavija registrada. Se usa una pinza especial para su armado llamada "grimpiadora" y utilizamos cable con pares trenzados UTP categoria5.

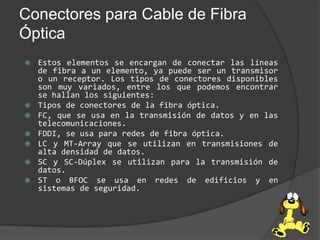

11. Conectores para Cable de Fibra ÓpticaEstos elementos se encargan de conectar las líneas de fibra a un elemento, ya puede ser un transmisor o un receptor. Los tipos de conectores disponibles son muy variados, entre los que podemos encontrar se hallan los siguientes:Tipos de conectores de la fibra óptica.FC, que se usa en la transmisión de datos y en las telecomunicaciones. FDDI, se usa para redes de fibra óptica. LC y MT-Array que se utilizan en transmisiones de alta densidad de datos. SC y SC-Dúplex se utilizan para la transmisión de datos. ST o BFOC se usa en redes de edificios y en sistemas de seguridad.

12. Conectores para Cable de Fibra Óptica

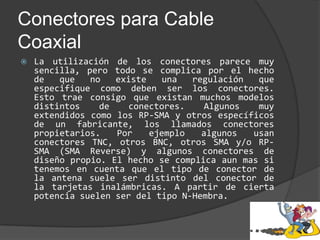

13. Conectores para Cable CoaxialLa utilización de los conectores parece muy sencilla, pero todo se complica por el hecho de que no existe una regulación que especifique como deben ser los conectores. Esto trae consigo que existan muchos modelos distintos de conectores. Algunos muy extendidos como los RP-SMA y otros específicos de un fabricante, los llamados conectores propietarios. Por ejemplo algunos usan conectores TNC, otros BNC, otros SMA y/o RP-SMA (SMA Reverse) y algunos conectores de diseño propio. El hecho se complica aun mas si tenemos en cuenta que el tipo de conector de la antena suele ser distinto del conector de la tarjetas inalámbricas. A partir de cierta potencia suelen ser del tipo N-Hembra.

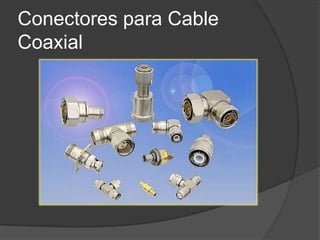

14. Conectores para Cable Coaxial

15. GRACIAS POR SU ATENCIÓN
