Este documento describe diferentes modelos, topologías y componentes de redes. Explica el modelo cliente-servidor y red entre iguales, las topologías bus, anillo y estrella, y componentes como tarjetas de red, cableado de coaxial y par trenzado, y categorías de cables. También cubre conceptos como atenuación, interferencia, ancho de banda y distancias máximas de transmisión en redes.

1. Diseño de redes 4º semestre
Las ventajas de una red
Modelos de red
-cliente servidor
En este modelo normalmente existe un servidor dedicado que se preocupa de la
administración o gestión de la red es donde se configuran las cuentas de usuario, que
permitirán tener acceso a la red y sus recursos. El cliente o estación de trabajo, es el
componente que solicita los servicios al servidor. Este modelo tiene una alta seguridad,
permitiendo con ello proteger tanto a los recursos como a los usuarios.
-red entre iguales
Este modelo permite que todos los equipos conectados puedan desempeñar el papel de
servidor no dedicado y de estación de trabajo en un instante determinado. En este modelo
de red, si alguien quisiera compartir un recurso, por ejemplo disco duro, podría ofrecerlo a
los demás, o bien utilizando recursos ofrecidos por otros equipos. No existe una jerarquía
centralizada, y normalmente se utiliza para conectar pocos computadores, donde el
volumen de información intercambiado es pequeño, y la seguridad no es un factor critico.
Topología de redes
La topología es la forma en que se conectan nuestros computadores, existen 3 topologías
básicas como las siguientes;
Topología bus lineal
En este caso nos encontramos con un único cable que recorre todas las maquinas
denominado BACKBONE. Es necesario conectar dos terminadores BNC en ambos
extremos del cableado.
Entre las ventajas de esta topología, se encuentra su fácil instalación además, no existen
dispositivos centrales (concentrador o conmutador), de los que dependa toda la red, también
utiliza dispositivos pasivos o que requieren poca electrónica. Este tipo de topología utiliza
el cable COAXIAL y una de sus desventajas es que si el cable se rompe en algún punto
toda la red queda sin operar.
Topología anillos
A diferencia de la topología anterior en este caso las líneas de comunicación forman un
camino cerrado. La información generalmente recorre el anillo de manera unidireccional,
cada maquina recibe información de la que lo antecede, la analiza y si no es para ella la
transmite a la siguiente maquina. Todas las maquinas o computadores que forman parte de
la red se conectan al anillo.

2. La topología anillo utiliza tecnología desarrollada por IBM, además si el cableado que
forma el anillo se rompiera en uno de sus segmentos, toda la red quedaría inutilizable, una
de sus ventajas es la velocidad de transmisión, pero es mas costosa la implementación que
la topología en bus, utiliza cable de par trenzado normalmente STP
Topología en estrella
Recibe este nombre ya que generalmente existe un dispositivo central, que permite conectar
todas las estaciones de trabajo, cada una de las estaciones tiene una conexión exclusiva con
el concentrador o conmutador (hub o switch). En las redes de área local el concentrador o
conmutador es un dispositivo que permite que todos los equipos reciban la transmisión de
otros equipos, la comunicación entre dos computadores se realiza por medio del
concentrador o conmutador, si un cable o segmento se llegara a romper, solo se pierde la
conexión con el nodo que interconecta, pero el resto de la red sigue funcionando, además es
fácil de detectar y localizar algún problema en la red, mediante los indicadores luminosos
que tienen estos dispositivos. Otras de sus ventajas es la flexibilidad para aumentar el
numero de maquinas que se conecta a la red. La desventaja principal que tiene este tipo de
topología se encuentra en la falla del dispositivo central, ya que si esto se produce la red
deja de funcionar
Componentes de una red
1- Tarjeta de red
Todos los pc necesitan tarjetas de interfaz de red NIC, para poder ser utilizados y
conectarlos a la red. Algunas tarjetas vienen integradas en el computador desde fábrica,
otras se deben alojar en algún bus de expansión. Existen variadas marcas de tarjetas algunas
mejores que otras DLINK, BCOM, ENCORE, REALIEK, CISCO. Para adquirir una tarjeta
se debe considerar lo siguiente;
La velocidad de su concentrador o conmutador, pudiendo tener tarjetas
Ethernet = 10 MBPS
FAS Ethernet 100 MBPS
GIGABIT Ethernet = 1 y 10 GBPS
2- el tipo de conexión que necesita
pueden ser tarjetas con conector BNC para cable coaxial, o bien tarjetas con conector RJ45
para cable de par trenzado, además se debe tener en cuenta el tipo de conector o bus de
expansión disponible en el computador, comúnmente se utiliza el bus PCI o PCI EXPRESS
3- velocidad de conexión
Velocidad de conexión se debe utilizar una nic Ethernet con un concentrador o conmutador
Ethernet, o bien debe utilizarse una nic Fast Ethernet con un concentrador o conmutador
Fast Ethernet.
Si se conecta un computador a un dispositivo DUAL SPEED, se puede utilizar una nic de
10/100MBPS. Un puerto en un dispositivo dual speed ajusta su velocidad automáticamente,
para que coincida con la velocidad mas alta admitida por ambos extremos de la conexión

3. cabe señalar que algunos concentradores que no soportan dual speed, y tuvieran conectados
nic de 10MBPS y nic de 100 MBPS, lo mas probable es que la velocidad total de la red sea
rebajada a 10 MBPS para dar uniformidad a la velocidad de la red.
Cableado de la red
Es el medio de comunicación que permite interconectar diferentes computadores y
dispositivos en una red. Existen diferentes tipos de cables como los siguientes
CABLE COAXIAL
Consta de un núcleo de hilo de cobre, rodeado por una capa aislante, una apantallamiento
de metal trenzado y una cubierta externa.
El núcleo del cable coaxial transporta señales electrónicas, este núcleo normalmente es
sólido, es decir una pura hebra; la capa aislante separa el núcleo del apantallamiento y
normalmente es de PVC o TEFLON. El apantallamiento protege los datos transmitidos,
absorbiendo las señales electrónicas externas o ruidos.
El cable coaxial presenta propiedades muy favorables frente a las interferencias y a la
longitud de la línea de datos, de modo que el ancho de banda pude ser mayor. Esto permite
una mayor concentración de las transmisiones analógicas o más capacidad de las
transmisiones digitales. Es capas de llegar a anchos de banda comprendidos entre los 80 y
400 mhz
Tipos de cables coaxiales
Coaxial grueso THICKNET
Es un cable coaxial relativamente rígido de aproximadamente 1,27cm de diámetro y
permite llevar una señal hasta 500 metros .
Coaxial fino THINNET
Es un cable coaxial flexible de 0,64cm de diámetro y puede transportar una señal hasta una
distancia aproximada de 185metros
Tipos de conectores para cable coaxial
-transceptor (transceiver)
Permite interconectar un cable coaxial grueso a un cable coaxial fino. La conexión de los
cables se realiza através de este dispositivo que también se le denomina perforador o
vampiro
- conector BNC (conector naval britanico)

4. Normalmente este conector se encuentra al extremo de los cables coaxiales y permite la
conexión con el conector TBNC.
-Conector TBNC
Conecta la tarjeta de red instalada en el pc con el cable que une las estaciones en una red
con topología en bus.
-Conector acoplador (barrel)
Se utiliza se utiliza para unir dos cable coaxiales finos (THINNET)
-Conector terminador BNC
Este conector cierra los extremos del cable que se utiliza en la topología bus permitiendo
con ellos absorber las señales perdidas, de lo contrario las señales rebotan saturando la red,
lo que detendría la actividad de ella, por lo tanto es obligación colocar este terminador (o
absorbedora), en los extremos de los cables, normalmente este terminador BNC es de 50
ohmios.
Cables de par trenzado
El cable de par trenzado esta remplazando al cableado coaxial, dado que es mas fácil de
instalar y utilizar que el coaxial por que es mas flexible. Los cables de par trenzado tienen
diferentes especificaciones, además dependiendo de la velocidad de transmisión se dividen
en distintas categorías, por ejemplo, en las redes Ethernet, se pueden utilizar cables de par
trenzado en categorías 3 o 5.no obstante el cable de par trenzado en categoría 5 aumenta
nuestra red de Ethernet a Fast Ethernet . estos cables agrupan una serie de hilos o hebras
dependiendo del tipo de cable es que pueden tener un revestimiento o apantallamiento
protector
Tipos de cables de par trenzado
- cable de par trenzado sin apantallar (UTP)
Son cables de par trenzado sin recubrimiento metálico externo, que se utiliza para
diferentes tecnologías de red local. Son de bajo costo y de fácil uso, pero producen mas
interferencias o errores que otros tipos de cables, sin embargo, al estar trenzados
compensan las inducciones electro magnéticas (interferencias), producidas por las mismas
líneas del cable, es importante guardar la numeración de los pares que contiene el cable (4
pares), ya que de lo contrario el efecto del trenzado no será eficaz, unas de sus desventajas
es que tiene limitaciones para trabajar a grandes distancias sin que se regenere la señal con
algún tipo de dispositivo.

5. -cable de par trenzado apantallado (STP)
Se trata de un cable semejante al UTP pero se le añade un recubrimiento metálico, para
evitar las interferencias o ruidos. Se utiliza en redes de computadores como Ethernet o
token ring, es mucho más caro que la versión no apantallada o UTP.
- cable de par trenzado con pantalla global (FTP)
Tambien se trata de un cable de par trenzado pero con una cubierta protectora general, y se
esta comenzando a utilizar en las redes de area local Gigabyte Ethernet, aunque tiene un
costo mucho mayor que los 2 anteriores.
Los cables de par trenzado normalmente esta formado en su estructura por un conductor
interno, el cual esta aislado por una capa de polietileno coloreados , los colores del aislante
se encuentran estandarizados en el caso de los 4 pares tenemos 8 hebras o hilos con los
siguientes colores
1 blanco- naranja
2 naranja
3 blanco- verde
4 verde
5 blanco – azul
6 azul
7 blanco- café
8 café
Tipos de conexión
Los cables UTP forman los segmentos ;
1.- cable recto (pin a pin)
Estos cables conectan un concentrador a una estacion o nodo de red (hub-nodo). Cada
extremo debe seguir la misma norma(EIA/TIA 568A O 568B), de configuración. La razon
es que el concentrador es que el realiza el cruce de la señal. La norma mas utilizada para
redes Ethernet y que operen a 100MBPS es la siguiente
1blanco-.naranja
2naranja
3blanco-verde
4azul
5blanco-azul
6verde
7balnco-café
8cafe

6. Cable cruzado (Cross-over)
Este tipo de cable se utiliza cuando se conectan elementos del mismo tipo, por ejemplo 2
enrrutadores dos concentradores, y tambien se utilizan cuando conectamos 2 computadores
sin que aya ningun dispositivo de por medio. Para hacer un cable cruzado se utilizara una
de la normas en uno de los extremos y la otra norma en el otro extremo.
Categorias
Las industrias electronicas y telecomunicaciones, especifican el tipo de cable UTP que se
utilizara en cada situación y construcción, dependiendo de la velocidad de transmisión a
sido divido en diferentes categorias como las siguientes
Categoría 1 –hilo telefónico trenzado para calidad de voz, no es adecuado para
transmisiones de datos. Las características de transmisión del medio están especificadas
hasta una frecuencia de 1MHZ
Categoría 2- cable de par trenzado sin apantallar, las características de transmisión del
medio están especificadas hasta una frecuencia superior de 4MHZ. Este cable consta de 4
pares trenzados de hilo de cobre.
Categoría 3- velocidad de transmisión típica 10mbps para Ethernet. Con este tipo de cable
se implementan las redes Ethernet denominadas 10baset. Las características de transmisión
del medio están especificadas hasta una frecuencia superior de 16MHZ. Este cable consta
de 4 pares trenzado de hilo de cobre con 3 entrelazados por pie
Categoría 4 -la velocidad de transmisión en esta categoría es de 20Mbps. Las
características de transmisión del medio están especificadas hasta una frecuencia superior a
20MHZ. Este cable consta de 4 pares trenzados de hilo de cobre.
Categoría 5 – es una mejora de la categoría 4, puede transmitir datos hasta 100Mbps y las
características de transmisión del medio están especificadas hasta una frecuencia superior
de 100MHZ este cable consta de 4 pares trenzados de hilo de cobre.
Categoría 6 – es una mejora de la categoria anterior, puede transmitir datos hasta una
gigabits por segundo 1Gbps y las caracteristicas de transmisión del medio estan
especificadas hasta una frecuencia superior a 200MHZ
Categria 7 - es una mejora de la categoria anterior, puede transmitir datos hasta 10Gbps y
las caracteristicas de transmisión del medio estan especificadas hasta un fecuencia superior
a 600MHZ.
Características de la transmisión

7. Esta limitado en distancias, ancho de banda y tasa de datos. Tambien destacar que la
atenuación es una funcion fuertemente dependiente de la frecuencia. La interferencia y el
ruido externo tambien son factores importantes, por eso se utilizan coberturas externas y el
trenzado, para señales analogicas se requieren amplificadores cada 5 o 6 kilometros, para
señales digitales cada 2 o 3 km.
En transmisiones de señales analogicas punto a punto, el ancho de banda puede llegar a
250KHZ. En transmisión de señales digitales a largas distancias el “rango de datos”(data
rate) no es demaciado grande, por eso no es muy efectivo para estas aplicaciones. En redes
locales que soportan computadores locales el rango de datos puede llegar a 10Mbps
(Ethernet) y 100Mbps (Fast Ethernet). En le cable de par trenzado de 4 pares normalmente
solo se utilizan 2 pares de conductores; y para recibir (cables 3 y 6 ) y otro para transmitir
cables 1 y 2; aunque no se pueden hacer las dos cosas a la vez si tenemos una transmisión
half-duplex. Si utilizamos una transmisión full-duplex los 4 conductores, es decir podemos
enviar y recibir al mismo tiempo. Cabe señalar que los cables de pares trenzado se deben
distinguir 2 clasificaciones
Las categorias; cada cartegoria especifica ciertas caracteristicas electricas para el cable, ya
sea su tranmision, su atenuación, capacidad de la linea e inpedancia (resistencia)
-las clases: cada clase especifica las distancias permitidas, el ancho de banda conseguido, y
las aplicaciones para las que es util en funcion de estas caracteristicas.
La siguente tabla ilustra las caracteristicas de la longitudes posibles y anchos de banda para
las clases y categorias del par trenzado
Clases CLASE A CLASE B CLASE C CLASE D
ANCHO DE 100KHZ 1MHZ 20MHZ 100MHZ
BANDA
CAT 3 2KMS 500MTS 100MTS NO EXISTE
CAT 4 3KMS 600MTS 150MTS NO EXISTE
CAT 5 5KMS 700MTS 160MTS 100MTS
Fibra óptica
La fibra óptica es un medio de transmisión empleado habitualmente en redes de datos,
permite la transmisión de señales luminosas denominadas”fotones”, transportan señales
digitales de datos en forma de pulsos modulados de luz. Esta compuesto de un hilo muy
fino de material transparente (vidrio o material de plástico), por que el que se envían pulsos
de luz que representan los datos a transmitir.
El haz de luz queda completamente confinado y se propaga por el núcleo de la fibra, la
fuente de luz pude ser un láser o un Led (diodo emisor de luz). Cuando la señal supera las
frecuencias de 10‟º Hertz se habla de frecuencia ópticas.

8. Las fibras ópticas se utilizan ampliamente en telecomunicaciones ya que permiten enviar
grandes volúmenes de datos a gran velocidad mucho mas rápido que en las
comunicaciones de radio y cable. También se utilizan para las redes locales son el medio de
transmisión por excelencia inmune a las interferencias, pero su costo es elevado. Para la
transmisión óptica son necesarios fuentes especializadas, como por ejemplo;
-fuente láser; es una fuente luminosa de alta coherencia, es decir, que produce luz de una
única frecuencia.
-diodos láser; es una fuente semiconductora de emisión de láser a bajo precio.
-diodos Led; son semiconductores que producen luz cuando son excitados eléctricamente
Composición del cable de fibra óptica
El cable de fibra consta de un núcleo, un revestimiento y una cubierta externa protectora. El
núcleo es el conductor de la señal luminosa, y su atenuación es minima o no se aprecia, la
señal es conducida por el interior de este núcleo fibroso, sin poder escapar de el debido a la
alta reflexión interna. las fibras ópticas pueden ser de plástico o de vidrio. El material de
plástico es más fácil de trabajar, pero no pueden llevar los pulsos de luz a grandes
distancias como lo harían las fibras ópticas de vidrio
Las fibras ópticas que se emplean para las comunicaciones pueden ser fibras monomodo y
fibras multimodo. En las fibras monomodo la señal es en una sola dirección, es por ello que
un cable consta de dos hilos en envolturas separadas; un hilo transmite y el otro recibe
datos. Además los cables de fibra óptica se encierran en un revestimiento de plástico para
su protección denominado kevlar.
Tipos de fibra óptica
Las diferentes trayectorias que puede seguir un haz de luz en el interior de una fibra se
denominan modos de propagacion, y según el modo de propagacion tendremos dos tipos de
fibra optica;
-fibras monomodo: es en la cual solo se propaga un modo de luz, por lo tanto permite la
transmisión de señales en forma unidireccional, con ancho de banda de a lo menos de 2
GHZ y a una distacia de a lo menos de 100 km.
-fibra multimodo: una fibra multimodo es aquella en la que los haces de luz pueden
circular por mas de un modo o camino, esto supone que no llegan todos a la vez. Una fibra
multimodo puede tener mas de mil modos de propagacion de luz, ademas se utilizan en
aplicaciones de cortas distancias, menores a 1 km, pero son simples de diseñar y
economica. Su distancia máxima real es de 2 km y utilizan diodos laser de baja intensidad.
Dependiendo del tipo de índice de refracción, tenemos 2 tipos de fibras multimodo;

9. -fibra multimodo de índice gradual permite trasmitir señales con un indice de
refraccion no constante y el nucleo puede estar constituido por distintos materiales tiene un
ancho de banda de 500 MHZ.
- fibra multimodo de indice escalonado. En este tipo de fibra el nucleo tiene un indice
de refraccion constante, permite transmisiones de hasta 35 MHZ cabe señalar que
según el sistema ISO 11801 , para clasificacion de fibras multimodo, según su
ancho de banda las fibras pueden ser de 3 tipos:
-OM1: soporta a Gigabit Ethernet 1GBPS, utilizan led como emisores
-OM2: soporta Gibabit Ethernet (1GBPS), y utilizan led como emisores
-OM3: soporta Gibabit Ethernet, pero 10 GBPS y utilizan laser como emisores.
Tipos de conectores
Estos elementos se encargan de conectar las lineas de fibras a un elemento, que puede ser
un transmisor o un receptor.los tipos de conectores disponibles son muy variados entre los
que podemos distinguir los siguientes;
- FC : se utiliza en la transmisión de datos y en las telescomunicaciones
- FDDI:se utiliza para redes de fibra optica LC y MTARRAY se utilliza en
transmisiones de alta densidad de datos
- SC y SC-DUPLEX se utilizan para la transmisión de datos
- ST o BFOC se utilizan en redes de edificios y en sistemas de seguridad
Redes locales inalambricas
Una red local se denmina inalambrica, cuando los medios de comunicación que unen las
estaciones no son cables. Actualmente existen 4 tecnicas para su utilización en redes
inalambricas y son las siguientes infrarrojos,radio uhf,microondas, aser
-infrarojos son ondas electromagneticas que se propagan en linea recta y que pueden ser
interrumpidas por cuerpos opacos. Todas las redes que utilizan infrarrojos operan usando
un rayo de luz infrarroja para transportar los datos entre dispositivos, estos del sistemas
necesitan generar señales muy furetes para que no se dispersen y se pierda su transmisión
ademas pude transmitir señales con alta velocidad debido al ancho de banda de la luz
infraroja. Existen cuantro tipos de redes infrarrojas comolas siguientes;
- redes en linea de vista; como su propio nombre indica este tipo de red solo transmite
si el transmisor y el receptor se ven limpiamente , es decir si se encuentra uno en
frente del otro
- redes por dispersión de infrarrojos; este tipo de red emite transmisiones , para que
sus señales reboten en la paredes y techos, y eventualmente contacten con le
recptor.

10. - Redes por refleccion; en este tipo de red los transceptores opticos situados cerca de
los computadores, trasmiten a hacia un punto comun , el que redirige las
transmisones al computador apropiado
- Telepunto optico de banda ancha este tipo de red proporciona servicios de banda
ancha, ya que es capas de manejar requerimientos de alta calidad multimedial, que
pueden coincidir con los proporcionados por una red que utiliza cable.
Radio uhf
Una red basada en radio uhf necesita para su instalación, la obtención de una licencia
administrativa, la cual es otorgada por el ministerio de transporte y telecomunicaciones
además la transmisión de datos es lenta y no tiene una alta frecuencia.
Micro ondas
Son ondas electromagnéticas, cuyas frecuencias se encuentran dentro del espectro de las
súper altas frecuencias, utilizando para las redes inalámbricas la banda entre los 18 y
19GHZ. La trasferencia de información se realiza mediante antenas emisoras receptoras.
Láser
esta tecnología en redes inalámbricas es útil para conexiones punto a punto con visibilidad
directa, y se utiliza fundamentalmente para interconectar segmentos distantes de redes
locales convencionales (Ethernet y tokenring), llegando a cubrir distancias de hasta 1000
metros.
Protocolos de control
El proceso de transmisión de datos collera una serie de procedimiento que van desde el nive
físico hasta la presentación de la información en un formato determinado. Toda
comunicación se puede dividir en tres fases;
- establecimiento de la comunicación
En esta fase se establece la conexión física entre los Computadores y se ponen de acuerdo
en cuanto el procedimiento empleado para el intercambio de la información
-transferencia de la información
Ambos sistemas intercambian datos a través del enlace establecido. En caso de producirse
un error en la recepción de los datos, se detecta y se solita su reenvío.
-terminación
En esta fase se da por finalizada la comunicación.
La forma de establecer y finalizar la comunicación depende de cómo estén conectadas las
dos estaciones de trabajo, ya que puede ser; a través de un cable por la puerta serial o

11. paralela, a través de líneas punto a punto utilizando un concentrador, a través de un
MODEM por la red telefónica etc.
La forma de controlar la transferencia de la información depende exclusivamente del
protocolo que utilice. Este protocolo deberá realizar las siguientes funciones ;
-sincronización de la comunicación
-control de los errores de transmisión
-coordinación de la comunicación
-recuperación ante las fallas que se produzcan.
Cuando se ah de transmitir una determinada información, la información se distribuirá en
(bloques paquetes de datos) de una longitud determinada dispuestas en un orden
determinado y con un control de errores que permitira comprobar que todos y cada uno de
los bit „s enviados sean iguales a todos y cada uno de los bit recibidos. de esta forma si se
produce un error en uno de los bloques, únicamente será necesario volver a transmitir dicho
bloque sin necesidad de repetir toda la transmisión.
Entre los protocolos mas adecuados se encuentran los siguientes;
Protocolos de contienda
Se entiende por protocolos de contienda al método de acceso a la línea, basado en que el
primero que llega a ella es el primero que la utiliza. Existen varios protocolos de contienda
unos con mas ventajas que otros, por ejemplo
1 contienda simple
En este protocolo todas las estaciones comparten el mismo canal de transmisión y los
mensajes se envían a través de dicho canal, las estaciones responden únicamente a los
mensajes que incluyen su dirección y el resto los ignora; mientras no reciban un mensaje
que incluya su dirección, se encuentran es estado de espera, pero escuchando el canal de
trasmisión; es por ellos, que se pueden dar dos situaciones, que las estaciones se encuentre
transmitiendo datos que se encuentren en estado de espera
Una estación envía los bloques de datos sin fijarse si el canal de transmisión esta disponible
o no. Cuando un bloque de una estación coincide con otro, se produce una colisión y ambos
se destruyen automáticamente. Si este llega a su destino, la estación receptora envía un
mensaje indicando que lo ha recibido. Si la estación emisora, después de un tiempo
aleatorio no ha recibido este mensaje, vuelve a repetir la transmisión del bloque y así
sucesivamente hasta que aya finalizado la transmisión de datos. Este tipo de protocolo no se
utiliza en redes con cargas medias o altas (50 a 100 equipos), ya que se estarían
produciendo colisiones constantemente y el rendimiento de la red seria muy bajo y con
tiempos de espera muy grandes.

12. Protocolo acceso múltiple por detección de portadora CSMA
En este también se utiliza un único canal, pero una estación no transmite hasta que la línea
esta libre. Para ello las estación emisora se pone a la “escucha“ en una frecuencia
secundaria, para saber si existe otra estación que este enviando algún tipo de datos. Cuando
la línea esta libre envía el bloque de datos y además otra señal en la frecuencia secundaria,
para avisar a las demás estaciones que la línea esta ocupada.
Una vez transmitido el bloque de datos la estación espera hasta recibir el mensaje, que la
estación receptora a recibido el bloque de datos. Si no lo recibe, la estación supone que se
ha producido una colisión, espera un tiempo aleatorio y vuelve a enviar el bloque de datos,
este protocolo permite una mejora en comparación con el de contienda simple, si la carga es
baja a media (25 a 50 equipos), y la red tiene una longitud pequeña, ya que entonces el
tiempo que tarda la señal en propagarse es pequeño, y el riesgo de que dos estaciones
decidan enviar bloques de datos simultáneamente serás bajo
Acceso múltiple por detección de portadora con detección de colisiones (CSMA/CD)
Este protocolo actua de la misma manera que el anterior, pero ademas de comprobar si la
linea esta libre antes de comenzar la transmisión, se comprueba si se ha producido alguna
colision durante la transmisión.
Si ha producido alguna colision se detiene la transmisión y se vuelve a enviar el bloque de
datos después de un tiempo de espera aleatorio. El rendimiento de este tipo de protocolo es
mayor que en los dos anteriores, por ello es recomendable para cargas de tipos bajo a medio
(25 a 50 equipos) y para una longitud media de la red. Cabe señalar que este tipo de
protocolo es el mas utilizado en la actualidad para redes Ethernet y Fast Ethernet.
Acceso múltiple por detección de portadora evitando colisiones (CSMA/CA)
En este tipo de protocolo cuando una estacion va enviar un bloque de datos comprueba que
la linea este libre, cuando verifica que lo esta, indica que tiene intencion de transmitir. Si
existen varias estaciones que se encuentran esperando, la transmisión se realiza por turnos;
en este turno se tiene en cuenta la prioridades la estación y e orden en que se a indicado que
se desea transmitir, por lo tanto, primero transmitirá la que lo aya solicitado primero entre
las que tienen la máxima prioridad, y no a que lo aya solicitado primero si tiene una
prioridad baja. El rendimiento de este tipo de protocolo es mucho mas aceptable que los 3
anteriores, pero para redes físicas o de cableado no es muy recomendable, es por ello que se
utiliza para redes inalámbricas.
Paso por testigos (Tokken Passing)

13. Este protocolo nace circular continuamente un grupo de bits (Testigo por la red). Este Testigo esta
formado por una cabecera, un campo de datos y un campo final
Cabecera Campo Dato Campo Final
Cuando una estación desea transmitir, a de esperar a que llegue hasta ella el testigo vacío. En ese
momento se añade unos datos, quedando el testigo formado por la cabecera, la dirección destino, la dirección
origen, encamino a seguir para llegar a su destino y el bloque de daros. Por ejemplo:
Camino Bloque
Dirección Dirección
Cabecera a de
Destino Origen
Seguir Datos
Todo lo anterior se envía al destinatario. Si la estación no sea transmitir, pasa el testigo vacío a la
séte, estación y así sucesivamente.
El testigo acupado llega a la estación destino que recoge el bloque de datos, pone una marca en el
testigo indicando si lo acepta o lo rechaza por venir con errores y lo devuelve a la estación que lo ha enviado.
Cuando llega a la estación que lo envió esta lo reenvía si llega con la marca de rechazado o bien,
envía el séte bloque de datos, o vacía el testigo para que pase a la estación siguiente.
Este protocolo cuenta con las siguientes ventajas:
 Elimina Por completo el riego de colisiones
 Puede emplear mensajes muy largos
 El volumen de carga es bastante alto
 El tamaño de la red puede ser grande
Sistema de Cableado estructurado
La seguridad de la red de área local es uno de los factores mas importantes que cualquier
administrador o instalador debe considerar, por otra parte son frecuentes, los cambios que se deben realizar en
las instalaciones de red, especialmente en su cableado, debido a la evolución tecnológica de los equipos y a
las necesidades de los usuarios de la red. Esto nos lleva a tener en cuenta otro factor importante como es la
flexibilidad. A estos parámetros (“Seguridad y Flexibilidad”) se le pueden añadir otros menos exigentes desde
el punto de vista del diseño de la red como son la facilidad de instalación, los tipos de PC, el costo
económico, etc.
Transformar la estructura de comunicaciones por cable no es una tarea sencilla ni económica, es más,
puede ser inviable para una instalación debido a 2 factores:
 Económico: El elevado costo de una instalación completa de cableado hace que se eviten los
cambios en la medida que sea posible, es por eso que una buena base en el cableado implica un gran
ahorro para el mantenimiento de la instalación tanto de las redes de datos, como de la distribución de
señal eléctrica.
Los edificios de una planta se deberían construir de modo que se facilite tanto la estructura de
cableado de red y eléctrico como su integración y su posible revisión futura o utilización.

14. La domótica es una nueva técnica que se ocupa de estructurar las comunicaciones y las
automatizaciones en los edificios inteligentes, debido a que se estudia la aplicación de la informática
y las comunicaciones en el hogar.
 Logíatico: Los puestos de Tº fuerte % depende de la red, hacen que los cambios en la red supongan
importantes consecuencias para el desarrollo de sus tareas. Además algunas estaciones de la red
puedan tener funciones de servicios corporativos, por lo tanto, no pueden dejar de funcionar sin un
grave prejuicio para todos los usuarios. Es el caso de los servidores de discos, de impresoras de
comunicaciones, en los que al quedar fuera de línea, dejan sin Tº una gran parte de los puestos de la
red.
Un puesto de Tº especialmente si se trata de un computador personal o similar, es probable que tenga
q ser sustituido cada 2 o 3 años, debido a la alta obsdecencia tecnológica. Sin embargo, cambiar un sistema
completo de cableado es más complejo porque afectan la estructura del edificio. Frecuentemente se producen
cambios sustanciales en los sistemas de red, de modo que las empresas deben disponer de sistemas que reúnan
tanto flexibilidad como seguridad, para conseguir una transacción tecnológica sencilla.
La estructuración del cable se consigue construyendo módulos independientes, que segmenten la red
completa en subsistemas de red, independientes pero integrados en una organización jerárquica, de modo que
un subsistema queda limitado por el siguiente subsistema.
De este modo se podría definir cableado estructurado como la técnica que permite cambiar,
identificar, mover periféricos o equipos de una red con flexibilidad y sencillez. Según esta definición una
solución de cableado estructurado debe tener 2 características:
 Modularidad: Que sirve para construir arquitecturas de red de mayor tamaño sin incrementar la
complejidad del sistema.
 Flexibilidad: que permite al crecimiento de la red sin mayores problemas.
Subsistemas de estructuras de una red
Una red de area local se puede organizar a traves de sub sistemas, desde un nivel jerargico
muy bajo hasta una complejidad extrema, es por ello que las estructura de una red sea
organizado de la siguiente forma
 Localizar puntos de red (o puestos de trabajo) = (wall plates)
 Subsistema horizontal (de planta)
 Subsistema vertical (comunica subsistema horizontal)
Localizacion de cada punto de red o puesto de trabajo
En esta face se debe determinar los puntos de red, donde se colocaran los distintos insertos
o rosetas, desde donde se extendera el cableado. A cada punto de red deberian poder llegar
todos los posible medios de transmisión que requiera cada equipamiento, ya sean cables de

15. par trensados, coaxiales, fibras opticas, etc. Cave señalar que cada punto de red va a
determinar el puesto de trabajo y sera fijo, no pudiendo ser modificado.
Subsistema horizontal o de planta
Es recomendable la instalacion de una canaleta que se adose al muro por donde llevar los
sistemas de cableado de cada punto de red, las exigencias de ancho de banda pueden
requerir el uso de medios de transmisión sofisticados. En este subsistema se pueden utilizar
todos los tipos de cableado mensionados anteriormente ya sean coaxial, par trensado fibra
optica. Aunque algunos de ellos como el cable coaxial presentan problemas por su facilidad
de ruptura. Solo si el sistema de red se compone por un numero reducido de puestos, el
cable coaxial puede compensar por su facilidad de instalacion.
El subsistema horizontal es uno de los mas importantes a la hora de diseño de la red, debido
a la distribución de los puntos de conexión el cual implica tener claro el tipo de topologia
que utilizaremos en el diseño de la red. Ademas las medidas del cableado la cual debe estar
entre las normas que conceptualmente nos entregue el dispositivo al que lleguen los cables
como tambien el tipo de cable y su categoria ademas si es una red Ethernet longitud del
cableado tiene ciertas limitaciones por ejemplo 100mts.
Subsistema vertical o backbone
Este subsistema esta encargado de comunicar todos los subsistemas horizontales, por lo que
requiere de medios de transmisión de alta frecuencia. Para confeccionar un backbone se
puede utilizar cable coaxial fino o grueso, fibra optica u otro tipo de medio de transmisión
de alta velocidad, tambien se pueden emplear cables de par trensados pero en configuración
de estrellas. Los backbone mas modernos se contruyen con tecnologia ATM(metodos de
transmisión asincrono), que operan a una alta frecuencia y a una elevada taza de
transmisión, pero tambien se puede utilizar tecnologia FDDI (interfaz de datos distribuidos
por fibra). Este tipo de comunicación es ideal para multimedia.
Susbsistema distribuidor o administrador
Todos los cables de los diferentes subsistemas se concentran en el subsistema distribuidor,
para ello se utilizan unos bastidores o armarios donde se colocan nuestros dispositivos de
red y son denominados rack‟s, que permiten la distribución de señales de cada segmente
opuesto de la red, como tambien el ordenamiento del cableado, aquí se incluyen ademas
otros elementos que electrónicamente se utilizan para el ordenamiento de las
comunicaciones como son el patch pannel el patch cor, etc cave señalar que todos los
cables de cada punto de la red deben enumerarse para tener un ordenamiento y poder
identificar a que puesto de trabajo pertenece, de este modo si existiera algun problema
poder identificarlo.

16. Subsistema de campus
Este subsistema permite la coneccion de la red de area local en el entorno de varios
edificios, por lo tanto en cuanto a su extensión se parece a una red man, pero mantiene toda
la funcionalidad de una red de area local. El medio de transmisión utilizado con mayor
frecuencia es la fibra optica, aunque tambien se podria utilizar señales inalambricas.
Dispositivos para la interconexión de redes
El repetidor
Es una maquina de red que regenera la señal electrica que le llega con el fin de restituir su
nivel original normalmente, recibe una señal debil o de bajo nivel y la retransmite a una
potencia o nivel mas alto, de tal modo que puedan cubrir distancias mas largas sin
degradacion o con una degradacion tolerable
Los repitoderes operan en el nivel fisico dentro del modelo OSI (interconecion de sistemas
abiertos).los repetidores trabajan con señales electrónicas, esto hace que sean las maquinas
mas rapidas, pero las menos selectivas, ademas se pueden utilizar para conventir la señal de
un sistema de cableado en otro. Por ejemplo; un repetidor podria tener una entrada para
cable coaxial y otra para cable de par trensado. Todos los puertos de los repetidores son
bidireccionales, no distinguen el sentido del flujo de la información, es por ello que se
utilizan como distribuidores de señal como distribudores de señal lo que proporciona a la
red una topologia en estrella. Existen varios tipos de repetidores por ejemplo;
-Repetidores de continuación
-repetidores modulares
-hub o concentradores
-repetidores apilables.
La ventaja principal de un repetidor se encuentra en la facilidad de operación, ya que se
limita a copiar bit‟s de un segmento de red en otros. No requieren ningun tipo de
configuracion especial, dado que operan en nivel fisico, no atiende a las direcciones de red,
tampoco protocolos; solo se limita a repetir la señal a una gran velocidad. Una de la
mayores limitaciones del repetidor consiste en que no aisla el problema de trafico generado
en la red en cada uno de sus segmentos. De echo, si en un segmento se produce una colision
esta se propagara por todos los segmentos de red. La operación mas inteligente que es capas
de utilizar un repetidor consiste en aislar los segmentos de red en caso de rotura del cable
en alguno de ellos
El puente (BRIDGE)

17. Es una maquina de red que posee alguna inteligencia, ya que debe almacenar y reenviar los
paquetes de datos que le llegan por sus puertos, opera en el nivel 2 del modelo OSI(nivel de
enlace de datos). La instalacion de un puente en una red de area local se justifica cuando
han de coencetarse 2 segmentos de red permitiendo la tranferencia de datos de una red a
hacia otra llevando la direccion fisica del destino de cada paquete de datos. Por lo tanto
conecta 2 segmento de red como una sola red, usando el mismo protocolo de
establecimiento de red .
El puente funciona a traves de una tabla de direcciones mac, detectadas en cada segmento
al que esta conectado. Cuando detecta que un nodo (estacion) de uno de los segmentos esta
intentando transmitir datos a un nodo del otro segmento, el puente copia la trama para la
otra subred. Por utilizar este mecanismo de aprendisaje automatico, los puentes no
necesitan configuración manual (una trama es un conjuto de datos que componen una
unidad en la capa de enlace de una comunicación). Cuando un puente debe pasar una trama
de un segmento a otro de la red ejecuta a siguientes faces;
-almacena en memoria la trama recibida por cualquier puerto, para su analisis posterior
-comprueba el campo de control de errores de la trama, con el fin de asegurar la integridad
de la misma. Si encontrara un error eliminaria la tama de la red
-algunos puentes son capases de retocar de modo sencillo el formato de la tramas, al añadir
o eliminar campos, con el fin de adecuar la trama al formato del segmento destinatario
-el puente reenvia la trama, si determina que el destinatario se encuentra en un segmento de
red, acesible por algunos de sus puertos, si el destinatario no existe elimina la trama
-dado que los puentes operan en el nivel 2 (enlace), no pueden tomar decisiones de
encaminamiento que afecten a los protocolos o sistemas de direccionamiento, solo pueden
operar con direccion de nivel 2 conocida como direccion MAC (control de acceso al medio)
Tipos de puente
-Puente transparente o de arbol de expansion
Es un puente que no requiere ninguna configuración para su funcionamiento. Determina el
reenvio de tramas en funcion de los sucesos que observa por cada uno de sus puertos.
-Puentes no transparentes
necesita que la trama lleve información sobre el modo en que debe ser reenviado. Este tipo
de puentes son mas eficaces en cuanto al rendimiento, sin enbargo su compatibilidad en la
coneccion de redes es mucho menor, por lo que, salvo en aplicaciones muy especificas es
Poco utilizado
una segunda clasificación para los puentes atiende, a si las 2 redes que se van a conectar
estan próximas o no. Según esto los puentes pueden ser;
- puentes locales; conecta con una misma maquina todos los segmentos de la red,
sirve para enlazar dos redes fisicamentes cercanas

18. - puentes remotos; estan dividos en dos partes, cada una de ellas conecta un
segmento de red y las 2 partes estan normalmente interconectadas a traves de a linea de una
red WAN, por ejemplo una linea telefonica o a travez de una red digital de servicios
integrados (RDSI).
Switch o hub inteligente
el switch es un comutador que tiene funciones del nivel 2 (nivel de enlace de datos del
modelo oci, por lo tanto se oarece a un punte en cuanto a su funcionamiento, ya que puede
interconectar dos o mas segmentos de red de manera similar a los puentes, pasando datos de
un segmento a otro deacurdo con la direccion mac de destino de las tramas de Internet. Sin
embargo, el conmutador tiene algunas caracteristicas que o distinguen;
- el switch es simpre local
- conecta segmentos de red
- la velocidad de operación de un switch es mayor que la de puente
- en un switch se puede repartir el ancho de banda de una red de una manera
apropiada para cada segmento de red de manera transparente a los usuarios.
- Gran parte de los modelos comerciales de los conmutadores o switch pueden ser
colocados en cascada o apilables, lo que les da una flexibilidad semejantes a los
repetidores; pero con las funcionalidad de los puentes en cuanto a gestion de trafico
de red se refiere
- Algnos conmutadores de muy alto rendimiento se conectan en foma modular a un
bus de muy alta velocidad (Backbone), por donde se produce su conmutación.
- Los conmutadores se caracterizan por no enviar los paquetes a todos los puertos si
no unnicamentre al puerto correspondiente al destinatario.
- Auque el aspecto externo de un hub puede coincidir con el de un switch existen
diferencias sustanciales entre ellos; la mas significativa es que mientras que en el
hub el ancho de banda de la maquina es compartida por todos los puertos, en el
switch el ancho de banda esta por encima del ancho de banda de cada unos de los
puertos, con lo que se garantiza una conmutación de alta velocidad.
El encaminador o router
Los encaminadotes son dispositivos tanto hardware como software, que se pueden
configurar para encaminar paquetes por sus puertos, utilizando la direccion logica
correspondiente a la Internet, denominada “direccion IP” .
El encaminador interconecta redes de area local operando en le nivel 3 (RED) de modelo
OCI, por lo tanto su funcionalidad esta fuertemente condicionada por el protocolo de red.
Esto hace que su rendimiento sea menor, ya que emplea tiempo de proceso en analizar los
paquetes de nivel de red que le llegan, sin embargo, permiten una organización mas flexible
en la interconexión de redes. Los encaminadotes comerciales suelen tener capacidad para

19. encaminar los protocolos mas utilizados, todos ellos del nivel 3 (RED) por ejemplo los
protocolos IP, IPX, DECNET, APPLE TALK, etc.
Caracteristicas fundamentales de los encaminadotes
- interpretan las direcciones logicas (IP) de la capa 3 (red), en lugar de las direcciones
mac de cada enlace, como lo hacen los puentes y conmutadores.
- son capaces de cambiar el formato de la trama, ya que operan en un nivel superior a
la misma.
- Poseen un elevado nivel de inteligencia y pueden manejar distintos protocolos
previamente establecidos .
- Proporciona seguridad a la red, dado que aislan del trafico a las distintas subredes
que interconectan, por ejemplo un router con protocolo TCPIP pueden filtrar los
paquetes que le llegan utilizando la mascara IP que son direcciones en una red.
La pasarela o Gateway
Una pasarela es una puerta de enlace con una red. Algunos autores consideran la pasarela
como un dispositivo de red que opera en nivel 3 o superior, aunque la mayoria de ellos
distinguen entre encaminadotes para el nivel 3 y las pasarelas para el nivel 4 o superior.
Las pasarelas son las maquinas de red mas inteligentes, mas flexibles y mas lentas, estan
implementadas por software, por ejemplo en le sistema operativo Windows una pasarela se
reconoce como “puerta de enlace” dentro de la propiedades del entorno de red. Ademas
algunas pasarelas realizan tambien conversiones de protocolos. Por ejemplo la coneccion de
una red Ethernet con una red token ring, se puede realizar atravez de una pasarela. Existen
tantos tipos de pasarelas como aplicaciones podamos imaginar, debido a que no tienen una
localizacion perfectamente definida en la jerarquía de niveles del modelo OCI. De echo,
cualquier opcion en la red que no se pueda realizar mediante repetidores, puentes o
conmutadores debe hacerse mediante una pasarela. Las pasarelas mas comunes son;
-pasarelas de gestion de enlaces con una red ajena ;
sirve para generar un acceso a una red, desde una maquina que se encuentra conectada a
otra red, por lo tanto conecta 2 redes de muy distinto protocolo
-pasarelas de conversión de protocolo; realizan una conversión de los protocolos de las
capas superiores en las redes que conectan, es decir pueden convertir un protocolo
Microsoft a un protocolo Netware.
El modelo de referencia OSI (inteconecion de sistemas abiertos)
OSI es el nombre del modelo de referencia de una arquitectura de capas para redes de
computadores y sistemas distribuidos que a propuesto la entidad denominada ISO
(organización de estandares internacionales). Para poder establecer una comunicación entre

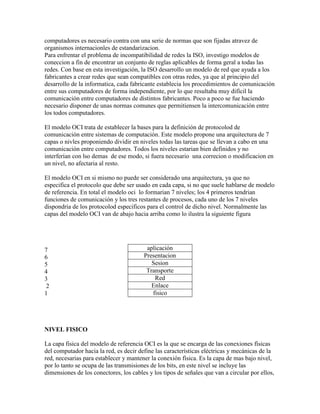

20. computadores es necesario contra con una serie de normas que son fijadas atravez de
organismos internacionles de estandarizacion.
Para enfrentar el problema de incompatibilidad de redes la ISO, investigo modelos de
coneccion a fin de encontrar un conjunto de reglas aplicables de forma geral a todas las
redes. Con base en esta investigación, la ISO desarrollo un modelo de red que ayuda a los
fabricantes a crear redes que sean compatibles con otras redes, ya que al principio del
desarrollo de la informatica, cada fabricante establecia los procedimientos de comunicación
entre sus computadores de forma independiente, por lo que resultaba muy difícil la
comunicación entre computadores de distintos fabricantes. Poco a poco se fue haciendo
necesario disponer de unas normas comunes que permitiensen la intercomunicación entre
los todos computadores.
El modelo OCI trata de establecer la bases para la definición de protocolod de
comunicación entre sistemas de computación. Este modelo propone una arquitectura de 7
capas o nivles proponiendo dividir en niveles todas las tareas que se llevan a cabo en una
comunicación entre computadores. Todos los niveles estarian bien definidos y no
interferían con lso demas de ese modo, si fuera necesario una correcion o modificacion en
un nivel, no afectaria al resto.
El modelo OCI en si mismo no puede ser considerado una arquitectura, ya que no
especifica el protocolo que debe ser usado en cada capa, si no que suele hablarse de modelo
de referencia. En total el modelo oci lo formarian 7 niveles; los 4 primeros tendrian
funciones de comunicación y los tres restantes de procesos, cada uno de los 7 niveles
dispondria de los protocolod especificos para el control de dicho nivel. Normalmente las
capas del modelo OCI van de abajo hacia arriba como lo ilustra la siguiente figura
7 aplicación
6 Presentacion
5 Sesion
4 Transporte
3 Red
2 Enlace
1 fisico
NIVEL FISICO
La capa fisica del modelo de referencia OCI es la que se encarga de las conexiones físicas
del computador hacia la red, es decir define las características eléctricas y mecánicas de la
red, necesarias para establecer y mantener la conexión física. Es la capa de mas bajo nivel,
por lo tanto se ocupa de las transmisiones de los bits, en este nivel se incluye las
dimensiones de los conectores, los cables y los tipos de señales que van a circular por ellos,

21. velocidad de transmisión, si esta es uni o bidireccional (simples; duplex; full duplex).
También los aspectos mecánicos de las conexiones y terminales. Los sistemas de redes
locales mas habituales definidos en este nivel son Ethernet y token ring.
NIVEL DE ENLACE
La misión de la capa de enlace es establecer una línea de comunicación libre de errores, que
puedan ser utilizados por la capa inmediatamente superior (RED). Como el nivel físico
opera en bits, sin detenerse en averiguar su significado, la capa de enlace debe realizar el
mensaje en tramas. Por lo tanto el nivel de enlace se encarga de establecer y mantener el
flujo de datos que va y viene entre los usuarios, además se ocupara del tratamiento de los
errores que se produzcan en la recepción de las tramas, eliminar tramas erróneas, solicitar
transmisiones, descartar tramas duplicadas, además de regular el flujo de datos entre
emisores rápidos y receptores lentos, etc. En este nivel se incluye el formato de los bloques
de datos, los códigos de la dirección, el orden de los datos transmitidos, la detección y
recuperación de errores. También están definidas en este nivel las normas Ethernet y token
ring
NIVEL DE RED
La principal funcion de este nivel es del encaminamiento, es decir, como elegir la ruta mas
adecuada, para que el bloque de datos llegue a su destino dentro de la red, se incluye la
administración y gestion de los datos, la emision de mensajes y la regulación del trafico de
la red. En este nivel se realiza el direccionamiento logico y la determinación de la ruta de
los datos hasta su receptor final. Los routers trabajan en esta capa, aunque pueden actuar
como switch de nivel 2 en determinados casos, dependiendo de la funcion que se les asigne.
IP
NIVEL DE TRANSPORTE
Su funcion básica es aceptar los datos enviados por las capas superiores, dividirlos en
pequeñas partes si es necesario y pasarlos a la capa de red. Este nivel asegura la
transferencia de la información a pesar de las fallas que pudieran ocurrir en los nivles
anteriores y se incluye caidas del sistema, deteccion de bloqueos, asegurar la igualdad entre
la velocidad de trasmisión y la velocidad de recepcion, como tambien la busqueda de rutas
alternativas. Por lo tanto la capa de transporte es la encargada de efectuar el transporte de
los datos (que se encuentran dentro del paquete de datos) de la maquina origen a la de
destino.
Entre los protocolos de este nivel mas utilizado se encuentran; el protocolo de control de
transmisión (TCP), en intercambio secuencial de paquetes (SPX) de Novell; NETBIOS /
NETBEUI DE Microsoft

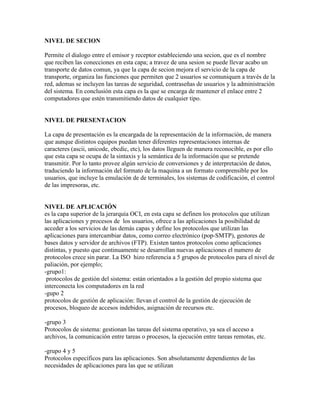

22. NIVEL DE SECION
Permite el dialogo entre el emisor y receptor estableciendo una secion, que es el nombre
que reciben las conecciones en esta capa; a travez de una sesion se puede llevar acabo un
transporte de datos comun, ya que la capa de secion mejora el servicio de la capa de
transporte, organiza las funciones que permiten que 2 usuarios se comuniquen a través de la
red, ademas se incluyen las tareas de seguridad, contraseñas de usuarios y la administración
del sistema. En conclusión esta capa es la que se encarga de mantener el enlace entre 2
computadores que estén transmitiendo datos de cualquier tipo.
NIVEL DE PRESENTACION
La capa de presentación es la encargada de la representación de la información, de manera
que aunque distintos equipos puedan tener diferentes representaciones internas de
caracteres (ascii, unicode, ebcdic, etc), los datos lleguen de manera reconocible, es por ello
que esta capa se ocupa de la sintaxis y la semántica de la información que se pretende
transmitir. Por lo tanto provee algún servicio de conversiones y de interpretación de datos,
traduciendo la información del formato de la maquina a un formato comprensible por los
usuarios, que incluye la emulación de de terminales, los sistemas de codificación, el control
de las impresoras, etc.
NIVEL DE APLICACIÓN
es la capa superior de la jerarquía OCI, en esta capa se definen los protocolos que utilizan
las aplicaciones y procesos de los usuarios, ofrece a las aplicaciones la posibilidad de
acceder a los servicios de las demás capas y define los protocolos que utilizan las
aplicaciones para intercambiar datos, como correo electrónico (pop-SMTP), gestores de
bases datos y servidor de archivos (FTP). Existen tantos protocolos como aplicaciones
distintas, y puesto que continuamente se desarrollan nuevas aplicaciones el numero de
protocolos crece sin parar. La ISO hizo referencia a 5 grupos de protocolos para el nivel de
paliación, por ejemplo;
-grupo1:
protocolos de gestión del sistema: están orientados a la gestión del propio sistema que
interconecta los computadores en la red
-gupo 2
protocolos de gestión de aplicación: llevan el control de la gestión de ejecución de
procesos, bloqueo de accesos indebidos, asignación de recursos etc.
-grupo 3
Protocolos de sistema: gestionan las tareas del sistema operativo, ya sea el acceso a
archivos, la comunicación entre tareas o procesos, la ejecución entre tareas remotas, etc.
-grupo 4 y 5
Protocolos específicos para las aplicaciones. Son absolutamente dependientes de las
necesidades de aplicaciones para las que se utilizan

23. ARQUITECTURA ARPANET
Arpanet es una red que no sigue el modelo OSI, entre otras razones porque nació
una década antes. Arpanet tiene protocolos equivalentes a los que OSI seria la capa de
red y transporte. Los protocolos más conocidos son;
IP (protocolo Internet): es un protocolo entre redes, y se le denomina protocolo sin
conexión, especialmente diseñado para la interconexión de numerosas redes Lan y Wan.
TCP (Protocolo de control de transmisión): Protocolo de control de transmisión es un
protocolo orientado a la conexión, muy semejante a su equivalente de la capa de transporte
en el modelo OSI, sobre todo en cuanto a su función, aunque difiere notablemente en
cuanto a su formato. (Con conexión)
En la capa de presentación y cesión Arpanet carece de protocolos, pero en la de
aplicación si existen varios, los más conocidos son;
FTP:(protocolo de transferencia de archivos); se utiliza para efectuar la transferencia de
archivos de un computador a otro.
CMTP (protocolo simple de transferencia de correo) sirve para gestionar los envío de
una oficina postal de correo electrónico através de la red
TELNET (protocolo de conexión remota) es utilizado para efectuar conexiones remotas
Gestionadas como terminales virtuales.
Aunque la familia de protocolos de Arpanet, esta alejada de la estructura de OSI,
tiene una gran repercusión ya que se a convertido en un estándar de facto (no existe una
norma, es de hecho, se crearon y se usa). Multiplicando extraordinariamente su utilización,
debido a que Internet se sirve de ellos.
Familia de protocolos TCP/IP
TCP/IP es una familia de protocolos que permiten la
conexión de sistemas abiertos, especialmente los del
tipo IP utilizados para el nivel de red, y el protocolo
TCP utilizado en la capa de transporte. Existen
muchos protocolos, pero la importancia de estos dos
han hecho que toda la arquitectura de protocolos
utilizados tanto en sistema Unix como en muchos
otras se les llama familia de protocolo TCP/IP.
TCP/IP en Unix esta integrado en el mismo
sistema operativo, dado que es su modo natural de
comunicarse con el exterior, es decir con otras redes,
aunque TCP/IP no es una arquitectura OSI, se pueden
establecer algunas comparaciones.
La siguiente figura ilustra una arquitectura de capas
TCP/IP

24. Descripción del modelo de capas TCP/IP
1. capa de interfaz de red: entrega al medio físico los flujos de bits y recibe los que
de el provienen. Consiste en los manejadores de los dispositivos que se conectan al
medio de transmisión.
2. capa Internet: controla la comunicación entre un equipo y otro, decide que ruta
deben seguir los paquetes de información para alcanzar su destino. Encapsula
y conforma el paquete IP, que serán enviados por la capa inferior.
Desencapsula los paquetes recibidos pasando a la capa superior la
información dirigida a una aplicación
3. capa de transporte: provee comunicación extremo a extremo, desde un programa
de aplicación a otro, regulando además el flujo de información. Puede proveer un
transporte confiable, asegurándose de que los datos lleguen si errores y en la
secuencia correcta. Coordina a múltiples aplicaciones que se encuentren
interactuando con la red simultáneamente, de tal manera que los datos que envíe
una aplicación sean recibidos correctamente por la aplicación remota.
4. capa de aplicación: invoca programas que acceden servicios en la red.
Interactúan uno o mas protocolos de transporte, para enviar o recibir datos en
forma de mensajes o bien enformar de flujos de bits
Protocolo IP (protocolo Internet) es el protocolo de red en Arpanet, es el sistema de
comunicaciones que tradicionalmente han utilizado los sistemas Unix, que nació a
principio de los años 80. IP es un protocolo sin conexión, por lo tanto, carece de
seguridad en la entrega de paquetes en la red. Cuando una comunicación que utiliza el
protocolo IP para transferir los paquetes de datos necesitan seguridad esta debe ser
proporcionada por otro protocolo de capa superior, en este caso TCP.
La siguiente figura ilustra la estructura de los protocolos de la familia TCP/IP
La idea inicial de diseño para el
protocolo IP, fue la de confeccionar un
protocolo capaz de conducir paquetes de datos
através de distintas redes interconectadas, por lo
tanto es un protocolo especialmente preparado,
para que sus paquetes sean encaminados
(utilizando Routers) , entre las distintas
subredes que componen un red global. IP es el
protocolo base para la transferencia de datos en
Internet.

25. El sistema de direccionamiento IP es ampliamente aceptado por la comunidad
mundial, cada dirección IP consta de 32 bits que so 4 octetos (8 bits). Una dirección IP,
por lo tanto se expresa con 4 números decimales, separados por puntos, cada uno de ellos
varia entre 0 y 2555. Los números que componen una dirección IP indican las
divisiones entre la red de modo que el ultimo numero es el que distingue a los
computadores individuales, por Ej., 128.100.000.001 = red.subred.lan.man
En una dirección IP no se debe emplear ninguna dirección que termine en O
198.101.120.0 > no corresponde, porque estas se utilizan para representar toda un
serie de direcciones de diversos procesos. Tampoco se deben utilizar direcciones cuyo final
se 255. ej, 198.169.0.255 > no se usas. Por que estas se reservan para el Broad casting
que es un sistema colectivo que envía mensajes a todas las interfaces de la red
Mascara de subred.
En un red local es preciso indicar que valores de la dirección IP varían de un
computador a otro, para ello es preciso introducir una mascara de subred, la mascara de
subred indica cual de los cuatro valores cambia en los puestos de la red, en nuestro caso
sera el ultimo en la posición que varia se introduce el valor cero y en los demás el valor
255. En el caso del ej. El parametro necesario seria la mascara 255.255.255.0, por lo
tanto en el ejemplo anterior podremos tener hasta 254 dispositivos. Existen
fundamentalmente 3 clases de subredes;
1. las direcciones clase A están destinadas para redes de gran tamaño y pueden tener
hasta 16.777.214 dispositivos cuya mascara es 255.0.0.0
2. las direcciones clase B están destinadas para redes de tamaño medio y pueden
alcanzar 65.534 dispositivos cuya mascara es 255.255.0.0
3 Las direcciones de clase C son las que nosotros trabajamos normalmente que están
destinadas a redes pequeñas y que pueden alcanzar 254 dispositivos cuya mascara
es 255.255.255.0
Clases Numero de redes Numero de nodos
A 127 16.777.215 1.000.A 127.0.0.0
B 4095 65.535 128.0.0.0 A
191.255.0.0
C 2.097.151 255 192.0.0.0 A
233.255.255.0
