Este documento proporciona instrucciones para ensamblar una CPU. Explica los pasos como eliminar la estática, identificar las partes, instalar el microprocesador con pasta térmica y ventilador, colocar las memorias RAM, la tarjeta madre, tarjetas de expansión, lectora de CD/DVD, disco duro, fuente de poder y colocar la tapa. Resalta la importancia del orden correcto y de no tocar partes delicadas para evitar daños.

1. COMO ENSAMBLAR UN
CPU
N O M B R E : A L E J A N D R A B E R E N I C E V E G A
L Ó P E Z
P R O F E S O R : R O D O L F O G A R C Í A M I R A N D A
M A T E R I A : E N S A M B L A R E Q U I P O D E
C O M P U T O
C A R R E R A : S O P O R T E Y M A N T E N I M I E N T O D E
E Q U I P O
F E C H A : 2 4 D E J U N I O D E L 2 0 1 5
2ª

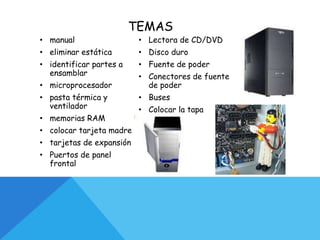

2. TEMAS
• manual
• eliminar estática
• identificar partes a
ensamblar
• microprocesador
• pasta térmica y
ventilador
• memorias RAM
• colocar tarjeta madre
• tarjetas de expansión
• Puertos de panel
frontal
• Lectora de CD/DVD
• Disco duro
• Fuente de poder
• Conectores de fuente
de poder
• Buses
• Colocar la tapa

3. MANUAL
En este manual veremos los pasos para ensamblar un CPU, resaltando
los pasos mas importante y también que cosas no se beben hacer
para no dañar el equipo.

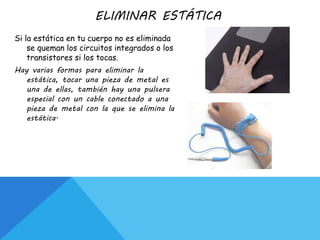

4. ELIMINAR ESTÁTICA
Si la estática en tu cuerpo no es eliminada
se queman los circuitos integrados o los
transistores si los tocas.
Hay varias formas para eliminar la
estática, tocar una pieza de metal es
una de ellas, también hay una pulsera
especial con un cable conectado a una
pieza de metal con la que se elimina la
estática.

5. IDENTIFICAR LAS PARTES A ENSAMBLAR
Es muy importante conocer las partes que vamos a ensamblar en la
computadora ya que debemos conocerla muy bien para saber
donde es colocan , como funcionan y que no se debe de hacer con
ellas.

6. MICROPROCESADOR
• Es muy importante no tocarlo en la parte de los
pines por que lo podíamos dañar irreparablemente.
• el microprocesador se ensambla en una pequeña
base que esta en la tarjeta madre.
• Para colocar el microprocesador se debe de usar el
pin guía para asegurarse que no lo pongamos en un
lugar incorrecto y no dañar los pines.

7. PASTA TÉRMICA Y VENTILADOR
Cuando el microprocesador esta instalado se le pone la pasta
térmica encima, en una cantidad muy pequeña, después se le
pone la base del ventilador y se asegura, después se coloca el
ventilador y se atornilla, cuando este listo, se le conecta el
cable CPU, una ranura de 3 pines colocada cerca del
procesador.

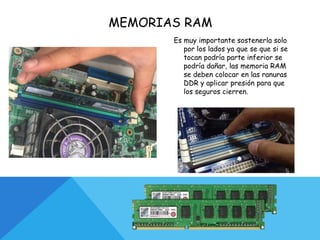

8. MEMORIAS RAM
Es muy importante sostenerla solo
por los lados ya que se que si se
tocan podría parte inferior se
podría dañar, las memoria RAM
se deben colocar en las ranuras
DDR y aplicar presión para que
los seguros cierren.

9. COLOCAR LA TARJETA MADRE
Cundo la tarjeta madre este lista, se debe de atornillar en el
gabinete, debemos asegurarnos de que los puertos de la tarjeta
madre queden para el loado exterior.

10. TARJETAS DE EXPANSIÓN
Las ranuras PCI, AGP ,AGPx8-x4, PCI -e o mejor conocidas como
PCI-Express son para las tarjetas graficas, de sonido y de red

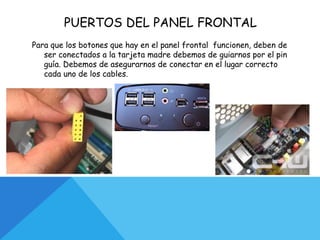

11. PUERTOS DEL PANEL FRONTAL
Para que los botones que hay en el panel frontal funcionen, deben de
ser conectados a la tarjeta madre debemos de guiarnos por el pin
guía. Debemos de asegurarnos de conectar en el lugar correcto
cada uno de los cables.

12. LECTORA DE CD/DVD
La lectora de CD/DVD se introduce a través del panel frontal,
cuando esta este bien colocada se atornilla.

13. DISCO DURO
El disco duro se inserta desde dentro, cuando este esté colocado en
la posición correcta se atornilla.

14. FUENTE DE PODER
La fuente de poder se coloca en una esquina o en una plataforma que
unas cuantas computadoras poseen, se debe de colocar el
ventilador hacia afuera y se debe atornillar, después conectar los
cables en cada uno de sus puertos.

15. CONECTORES DE LA FUENTE DE PODER
Tarjeta
madre
alimentación
de disco
duros
potencia
de las
tarjetas
CD/DVD conectar
unidades de
todo tipo
(lectora,
grabadora).
fuente de
alimentación
directa del
bloque
principal
floppy
conectar el disco
duro y unidades de
todo tipo
Tarjet
a de
video

16. BUSES
conectar la parte
más larga del cable
IDE a la tarjeta
madre.
El mediano a
la lectora de
CD/DVD
El cable
sata se
conecta al
disco duro
y el más chico
al disco duro.

17. COLOCAR LA TAPA
Cuando todos los componentes internos estén colocados
correctamente se debe de poner la tapa y atornillarla.

18. CONCLUSIÓN
Es sumamente importante mantener el orden especifico a la
hora de ensamblar una CPU para el correcto
funcionamiento de este. Hay que tener en cuenta que el
lugar de trabajo en donde ensamblaremos el CPU debe de
estar limpio y seco. Espero que el manual les sirva. 
