1. Manual de como instalar una
computadora
Ensamblar equipo
de computo
Martha Estefanía Godínez Acevedo
Ing. Rodolfo García
Valle de Juárez Jalisco
24 de junio de 2015

2. Introducción
Pues en primera, en este manual
explicare como poder armar una
computadora o monitor, paso a paso
con imágenes.

3. Se debe utilizar una pulsera antiestática para poder comenzar ha
manipular nuestro equipo, si un dado caso no se llegara a contar con
esta pulsera, se debe de tocar una superficie de metal para que la
energía que cargamos en nuestro cuerpo, no dañe alguno de los
componentes.
Manipular con cuidado los componentes, ya que barios de ellos suelen
ser muy delicados y pueden llegar a descomponerse.
Es muy importante tener un kit a la mano, hay tiene todos los
desarmadores que se pueden llegar a necesitas en nuestro ensamble.

4. Puesloquesigueahoraes
instalarel
microprocesador,enla
tarjetamadrequeesuna
delamasimportantesen
nuestraPC
El microprocesador es el encargado de ejecutar los programas, desde un sistema operativo
hasta las aplicaciones de usuario.
El microprocesador se toma de
los lados para poder ensamblar
se toma encuentra la esquina con un tringulito
ensamblarlo y para asegurarlo de le cierra una patita que tiene.
También se le pone la pasta térmica esa se le agrega para disipar el calor.

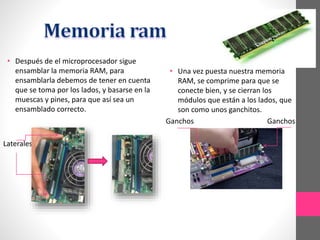

5. • Después de el microprocesador sigue
ensamblar la memoria RAM, para
ensamblarla debemos de tener en cuenta
que se toma por los lados, y basarse en la
muescas y pines, para que así sea un
ensamblado correcto.
Laterales
• Una vez puesta nuestra memoria
RAM, se comprime para que se
conecte bien, y se cierran los
módulos que están a los lados, que
son como unos ganchitos.
Ganchos Ganchos

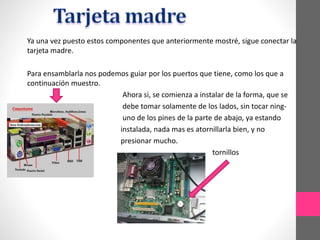

6. Ya una vez puesto estos componentes que anteriormente mostré, sigue conectar la
tarjeta madre.
Para ensamblarla nos podemos guiar por los puertos que tiene, como los que a
continuación muestro.
Ahora si, se comienza a instalar de la forma, que se
debe tomar solamente de los lados, sin tocar ning-
uno de los pines de la parte de abajo, ya estando
instalada, nada mas es atornillarla bien, y no
presionar mucho.
tornillos

7. • Después de un cableado, procedemos a instalar la fuente de poder, esta se encarga
de suministrar energía a todo lo que contiene el gabinete y hacerlo funcionar.
para ensamblarlo podemos tomar como
ejemplo la figura de o la forma de el ver
tidor, ya estando asi se comienza a atornillar.
Ahora sigue conectar el cableado

8. Ahora pasaremos a conectar las unidades
ópticas, como por ejemplo el disco duro,
con esto se debe tener también total
precaución, por que los podemos dañar.
• En esta imagen esta claro, se enta
ensamblando la unidad lectora
de dvd, esta tambien se puede
ensamblar por la parte de
enfrente, que tambine puede ser
mas facil, algunas tienen tornillos
úeden ser mas bine las mas
antiguas, y las mas modernas es
las mas simple nada mas
presionar suavemente hacia el
frente.

9. • El DVD es un disco óptico de almacenamiento de datos.
Se introduce la unidad dentro de la unidad de la computadora,
se ponen los cables atrás, pero son desconectar.

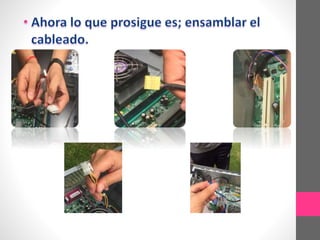

Ya así se va conectando todo el cableado
conforme vallan estando los pines, conectar
adecuadamente con los pines.

11. • Existen variantes entres los cables,
entre el conector principal que son
los que dan corriente a la tarjeta
madre
• Conector AT dos conectores de 6
pines y ATX un conector puede ser
desde 20 a 24 pines.
•
• Un conector SATA, esta muy fino y de
liviano salvo algunas nuevas
introducciones en el presente.
• Sirve para conectar dispositivos sata a
la placa madre, claro. Siempre y
cuando esta también tenga los
conectores sata.

12. • Conector IDE
Es una interfaz para una conexión con los
dispositivos de almacenamiento de datos,
unidades ópticas que utiliza es estándar derivado
de ATA.
Conector de 4 pines ATX
El conector de 12v y 4 pines
usualmente o generalmente
es usado para encargarse
de la energía a la CPU.

13. • Conector de 4 terminales FD
• Este es una cable que nada mas
alimenta los disquetes.

15. Aquí esta terminado nuestro
trabajo ensamblado
