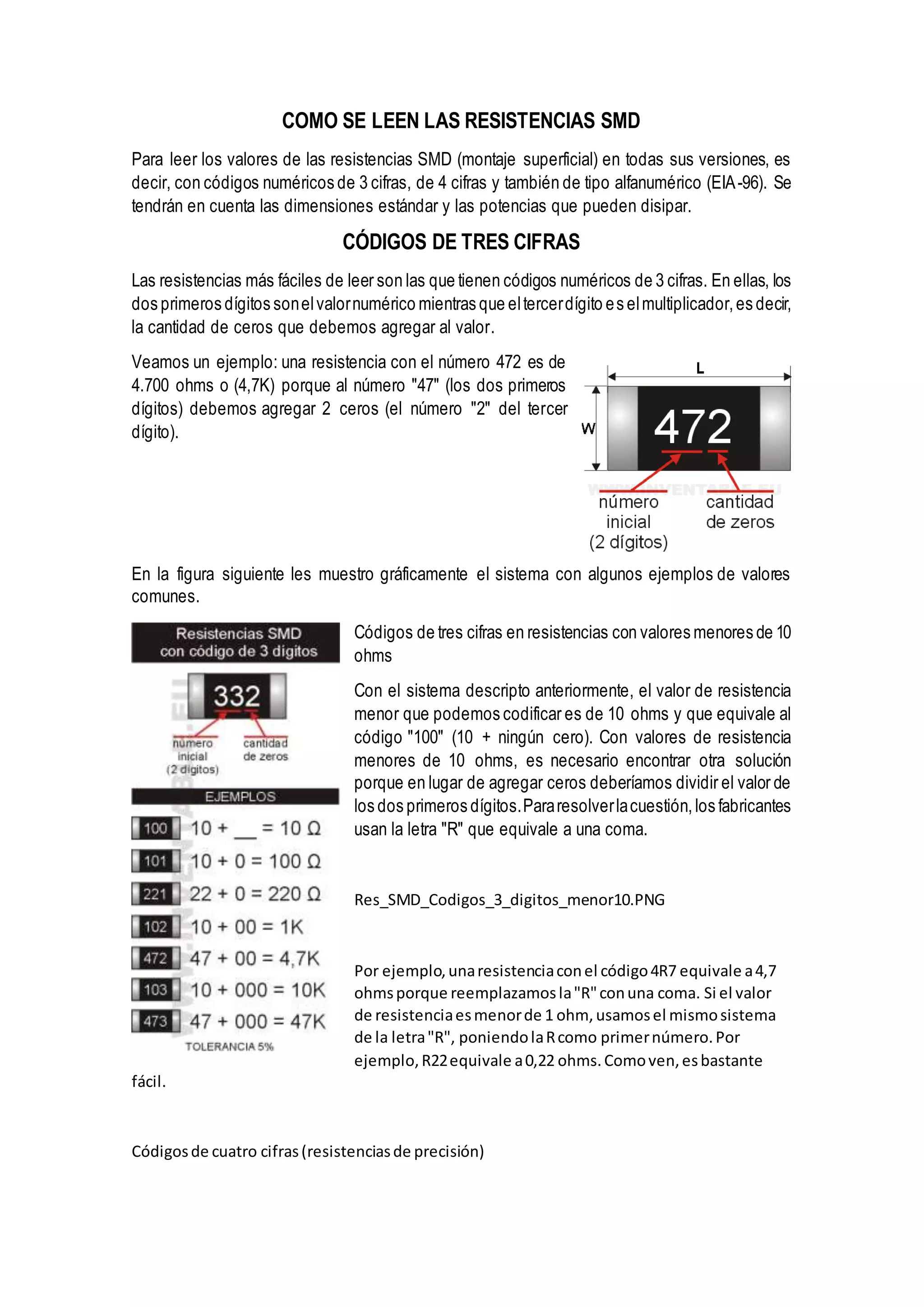

1. COMO SE LEEN LAS RESISTENCIAS SMD
Para leer los valores de las resistencias SMD (montaje superficial) en todas sus versiones, es
decir, con códigos numéricos de 3 cifras, de 4 cifras y también de tipo alfanumérico (EIA-96). Se
tendrán en cuenta las dimensiones estándar y las potencias que pueden disipar.
CÓDIGOS DE TRES CIFRAS
Las resistencias más fáciles de leer son las que tienen códigos numéricos de 3 cifras. En ellas, los
dos primeros dígitos sonelvalornumérico mientras que eltercerdígito es elmultiplicador,es decir,
la cantidad de ceros que debemos agregar al valor.
Veamos un ejemplo: una resistencia con el número 472 es de
4.700 ohms o (4,7K) porque al número "47" (los dos primeros
dígitos) debemos agregar 2 ceros (el número "2" del tercer
dígito).
En la figura siguiente les muestro gráficamente el sistema con algunos ejemplos de valores
comunes.
Códigos de tres cifras en resistencias con valores menores de 10
ohms
Con el sistema descripto anteriormente, el valor de resistencia
menor que podemos codificar es de 10 ohms y que equivale al
código "100" (10 + ningún cero). Con valores de resistencia
menores de 10 ohms, es necesario encontrar otra solución
porque en lugar de agregar ceros deberíamos dividir el valor de
los dos primeros dígitos.Pararesolverlacuestión,los fabricantes
usan la letra "R" que equivale a una coma.
Por ejemplo,unaresistenciaconel código4R7 equivale a4,7
ohmsporque reemplazamosla"R"conuna coma. Si el valor
de resistenciaesmenorde 1 ohm, usamosel mismosistema
de la letra"R", poniendolaRcomo primernúmero.Por
ejemplo,R22equivale a0,22 ohms.Comoven,esbastante
fácil.
Códigosde cuatro cifras(resistenciasde precisión)

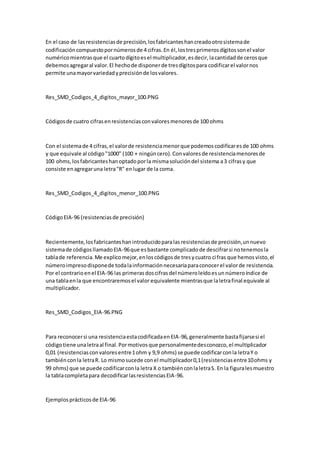

2. En el caso de lasresistenciasde precisión,losfabricanteshancreadootrosistemade
codificacióncompuestopornúmerosde 4 cifras.En él,lostresprimerosdígitossonel valor
numéricomientrasque el cuartodígitoesel multiplicador,esdecir,lacantidadde cerosque
debemosagregaral valor.El hechode disponerde tresdígitospara codificarel valornos
permite unamayorvariedadyprecisiónde losvalores.
Códigosde cuatro cifrasenresistenciasconvaloresmenoresde 100 ohms
Con el sistemade 4 cifras,el valorde resistenciamenorque podemoscodificaresde 100 ohms
y que equivale al código"1000" (100 + ningúncero).Convaloresde resistenciamenoresde
100 ohms,losfabricanteshanoptadoporla mismasolucióndel sistema a3 cifrasy que
consiste enagregaruna letra"R" enlugar de la coma.
CódigoEIA-96 (resistenciasde precisión)
Recientemente,losfabricanteshanintroducidoparalasresistenciasde precisión,unnuevo
sistemade códigosllamadoEIA-96que esbastante complicadode descifrarsi notenemosla
tablade referencia.Me explicomejor,enloscódigosde tresycuatro cifras que hemosvisto,el
númeroimpresodisponede todalainformaciónnecesariaparaconocerel valorde resistencia.
Por el contrarioenel EIA-96 las primerasdoscifrasdel númeroleídoesunnúmeroíndice de
una tablaenla que encontraremosel valor equivalente mientrasque laletrafinal equivale al
multiplicador.
Para reconocersi una resistenciaestacodificadaenEIA-96,generalmente bastafijarsesi el
códigotiene unaletraal final.Pormotivosque personalmentedesconozco,el multiplicador
0,01 (resistenciasconvaloresentre1ohm y 9,9 ohms) se puede codificarconla letraY o
tambiénconla letraR. Lo mismosucede conel multiplicador0,1(resistenciasentre10ohms y
99 ohms) que se puede codificarconla letra X o tambiénconlaletraS. En la figuralesmuestro
la tablacompletapara decodificarlasresistenciasEIA-96.
Ejemplosprácticosde EIA-96

3. En la figurapodemosobservaralgunosejemplosprácticosde este tipode codifica.
Toleranciasde lasresistencias
Comohan podidoobservarenlostressistemasde codificaciónque hemosvisto,los
fabricantesnohanprevistoningúnmodode indicarlatoleranciade lasresistencias(lacuarta
franjade colorenlas resistenciascomunes).Aunquesi existenexcepcionesalaregla,las
resistenciascodificadasconnúmerosde 3cifrastienenunatoleranciadel 5% mientrasque las
resistenciasconnúmerosde 4cifras ytambiénlasresistenciascodificadasconEIA-96tienen
una toleranciadel 1%.
Potenciade lasresistencias
Comoen el caso de lasresistenciasconpatitas,lapotenciade lasresistenciasSMDdependede
lasdimensionesde estas.Lamás pequeña,que esel modelo0201 tiene dimensiones
realmente reducidas(0,6mmx 0,3mm) y su potenciaesde 1/20W o sea0,05W.
Las resistenciasSMDcon potenciade 1/4W son del modelo1210, con dimensionesde 3,2mm
x 2,5mm. En la tablapuedenverlosdistintosmodelosconlasrespectivaspotencias.
Aquí terminael artículo.Esperoque lesseade utilidad.Hastalapróxima!!
