1. EL PROTOBOARD
Por: Mg Ing. Jorge Luis Carranza Lujan

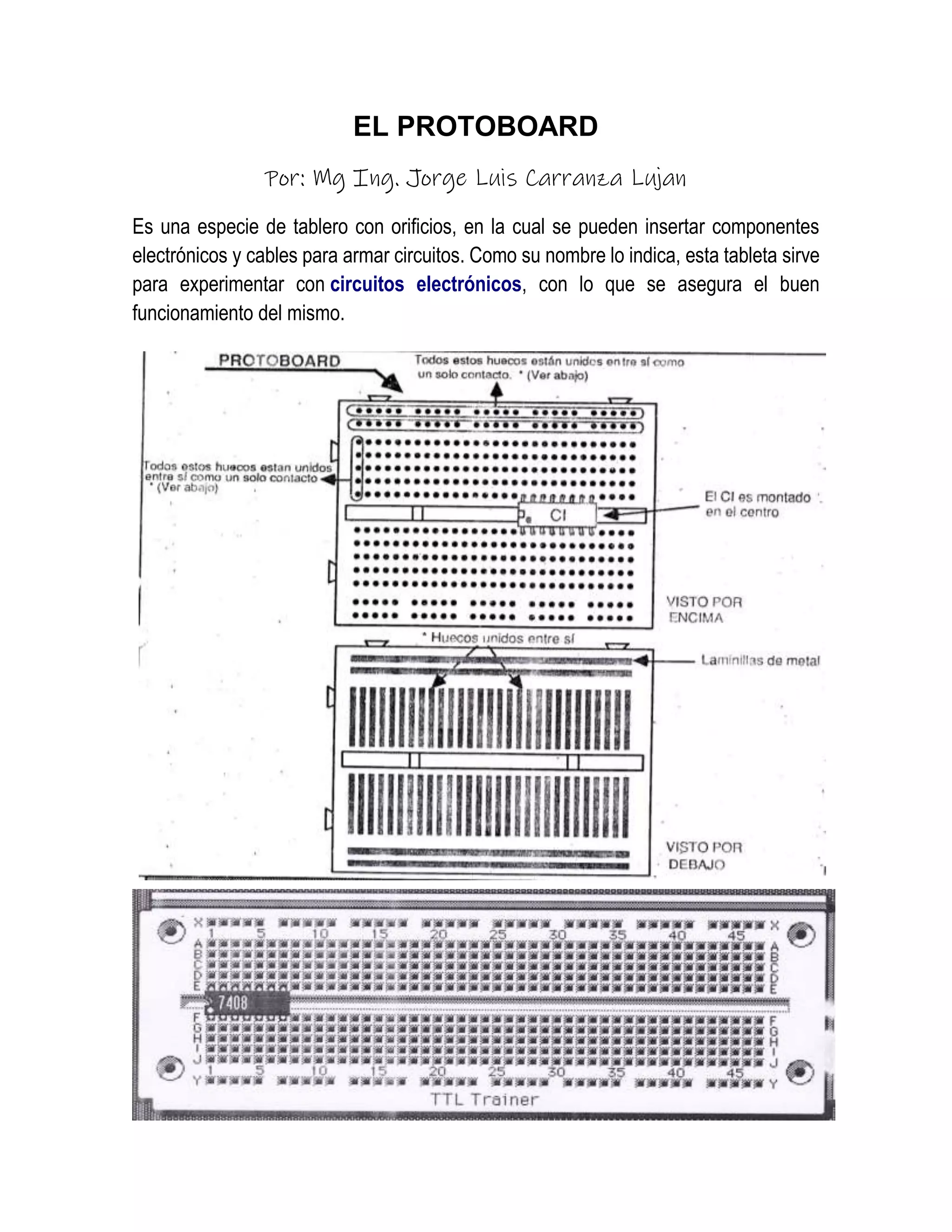

Es una especie de tablero con orificios, en la cual se pueden insertar componentes
electrónicos y cables para armar circuitos. Como su nombre lo indica, esta tableta sirve
para experimentar con circuitos electrónicos, con lo que se asegura el buen
funcionamiento del mismo.

2. Como se instala un Circuito Integrado en el Protoboard

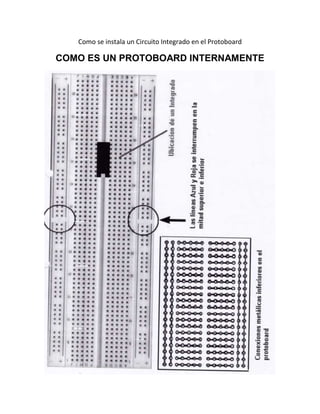

COMO ES UN PROTOBOARD INTERNAMENTE

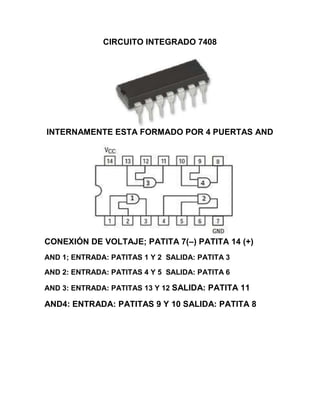

3. CIRCUITO INTEGRADO 7408
INTERNAMENTE ESTA FORMADO POR 4 PUERTAS AND
CONEXIÓN DE VOLTAJE; PATITA 7(–) PATITA 14 (+)
AND 1; ENTRADA: PATITAS 1 Y 2 SALIDA: PATITA 3
AND 2: ENTRADA: PATITAS 4 Y 5 SALIDA: PATITA 6
AND 3: ENTRADA: PATITAS 13 Y 12 SALIDA: PATITA 11
AND4: ENTRADA: PATITAS 9 Y 10 SALIDA: PATITA 8

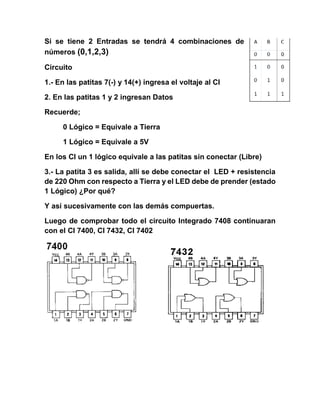

4. Si se tiene 2 Entradas se tendrá 4 combinaciones de
números (0,1,2,3)
Circuito
1.- En las patitas 7(-) y 14(+) ingresa el voltaje al CI
2. En las patitas 1 y 2 ingresan Datos
Recuerde;
0 Lógico = Equivale a Tierra
1 Lógico = Equivale a 5V
En los CI un 1 lógico equivale a las patitas sin conectar (Libre)
3.- La patita 3 es salida, allí se debe conectar el LED + resistencia
de 220 Ohm con respecto a Tierra y el LED debe de prender (estado
1 Lógico) ¿Por qué?
Y así sucesivamente con las demás compuertas.
Luego de comprobar todo el circuito Integrado 7408 continuaran
con el CI 7400, CI 7432, CI 7402
