El documento habla sobre los componentes de un adaptador de red. Explica que un adaptador de red conecta un nodo a una red y consta de una interfaz para comunicarse con el bus del computador y una interfaz para comunicarse con el enlace de red. También describe las funciones de las tarjetas de red como formar paquetes, codificar señales y transmitir y recibir datos entre computadoras. Además, menciona algunas marcas comunes de tarjetas de red y las velocidades que pueden alcanzar.

1. Integración de las tic “ En la mente del principiante hay muchas posibilidades; en la mente del experto hay pocas.”

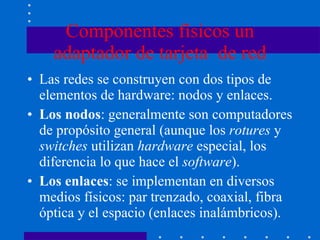

2. Componentes físicos un adaptador de tarjeta de red Las redes se construyen con dos tipos de elementos de hardware: nodos y enlaces. Los nodos : generalmente son computadores de propósito general (aunque los rotures y switches utilizan hardware especial, los diferencia lo que hace el software ). Los enlaces : se implementan en diversos medios físicos: par trenzado, coaxial, fibra óptica y el espacio (enlaces inalámbricos).

3. Un nodo (una aproximación) CPU Cacé Memoria Adaptador de Red La memoria NO es infinita Es un recurso escaso Todos los nodos se conectan a la red a través de un adaptador de red. Este adaptador tiene un software (device driver) que lo administra La velocidad de la CPU se dobla cada 18 meses, pero la latencia de la memoria se mejora sólo un 7% cada año En una primera aproximación un nodo funciona con la rapidez de la memoria no con la rapidez del procesador. ¡el software de red debe cuidar cuántas veces accede la información puesta en la RAM!

4. El adaptador de red Tarjeta de expansión que se instala en un computador para que éste se pueda conectar a una red. Proporciona una conexión dedicada a la red Debe estar diseñada para transmitir en la tecnología que utilice la LAN (Ethernet), debe tener el adaptador correcto para el medio (conector RJ45) y el tipo de bus del slot donde será conectada (PCI).

5. Tarjetas 10Base ó 100BASETX Cada tarjeta 10baset, o 100BASETX (ó 10/100) está identificada con 12 dígitos hexadecimales (conocida como MAC adres) Esta dirección es utilizada por la capa 2 (capa de enlace de datos: DLL) del modelo OSI para identificar el nodo destino y origen de los datos 02:60:8c:e8:52:ec Fabricante de la tarjeta

6. Componentes del adaptador de red El adaptador de red sirve como interfase entre el nodo y la red, por esto puede pensarse que tiene dos componentes: Una interfase al BUS del computador que sabe como comunicarse con el hots. Una interfase al enlace (cable o antena) que habla de manera correcta el protocolo de la red. Debe existir una forma de comunicación entre estos dos componentes para que puedan pasar los datos que entran y salen del adaptador.

7. Componentes del adaptador de red CPU Cacé Memoria RAM Adaptador de Red Interfase al BUS Interfase al Enlace BUS E/S del nodo Enlace de la RED Sabe cómo hablar con la CPU, recibe las interrupciones del nodo y escribe o lee en la RAM Sabe utilizar el protocolo de nivel de enlace (capa 2, modelo OSI) Buffer para intercambio de datos

8. Funciones de tarjetas de red Comunicaciones de host a tarjeta, la información que reside en la memoria o en el disco duro pasa a la tarjeta en forma de tramas. A lmacenamiento de la información para el posterior traspaso de esta a travez de los cables de red o mediante medios inalámbricos. Formación de paquetes, agrupar los datos de una forma entendible y transportable. Conversión serial a paralelo, Codificación y decodificación, codifica las señales de los cables que son bits 1 o 0 a señales entendibles por la tarjeta de red. Acceso al cable, conector que posibilita el acceso al cable de red, estos conectores pueden ser mediante RJ-45 o BNC Saludo, petición de escucha que se hace a la red para proceder a transmitir datos. Transmisión y recepción., envió y recepción de datos. Estos pasos hacen que los datos de la memoria de una computadora pasen a la memoria de otra.

9. Tarjetas inalámbricas Las redes inalámbricas tienen su base en las tarjetas de red sin cables es decir tarjetas inalámbricas, estas tarjetas se conectan mediante señales de frecuencia especificas a otro dispositivo que sirva como concentrador de estas conexiones, en general puede ser un Access Point, estas tarjetas tienen la ventaja de poder reconocer sin necesidad de previa configuración a muchas redes siempre y cuando estén en el rango especificado, la tecnología y las redes inalámbricas están en auge pero aun no llegan a superar la velocidad de las redes cableadas y la seguridad

10. Tarjetas Ethernet Es el tipo de tarjeta mas conocido y usado actualmente, la mayoría de las redes en el mundo son del tipo ethernet que usan tarjetas por consiguiente ethernet, la mayoría de tarjetas incluyen un zócalo para un PROM (Memoria programada de solo lectura , FIGURA 7.0) , esta memoria realiza una inicialización remota del computador en donde se encuentra instalada, es decir, que una tarjeta con la memoria PROM puede ser instalada en computadores

11. INALAMBRICAY Ethernet

12. MARCAS DE TARJETA DE RED *APPLE_PRECIO: 43,96 € *CONCEPTRONIC_PRECIO: 11,95 € *D LINK PRECIO: 34,90 € *P_LINK_PRECIO: 20,24 € *NET GEAR_PRECIO: 33,90 €

13. VELOCIDAD DE ADAPTADOR DE TARJETA DE RED La velocidad es un aspecto importante a la hora de elegir una tarjeta de red en la actualidad hay tarjetas que admiten 10/100/1000/10000 de conexión ya sea ethernet o mediante fibra, las tarjetas inalámbricas son de una velocidad un poco menor ya que el medio no es el mas apropiado para muy altas velocidades.

14. GRACIAS
