Los compresores lobulares, de tornillo y de paletas producen altos volúmenes de aire seco a baja presión de manera continua y requieren poco mantenimiento. Los compresores alternativos son ruidosos, pesados y producen aire de manera intermitente pero pueden alcanzar altas presiones. Los compresores centrífugos y axiales se usan comúnmente en aire acondicionado.

1. • Hernán Darío Delgado Amaya Cod.2070352
• Evert Fabián Parra Silva Cod.2083662
ING. MANTENIMIENTO

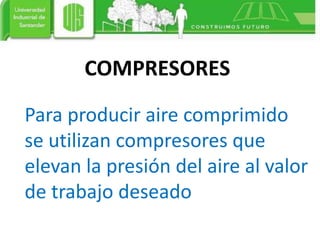

2. COMPRESORES
Para producir aire comprimido
se utilizan compresores que
elevan la presión del aire al valor
de trabajo deseado

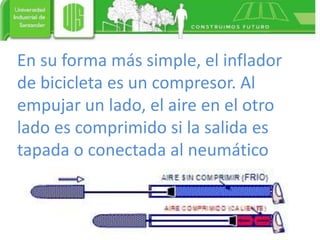

3. En su forma más simple, el inflador
de bicicleta es un compresor. Al
empujar un lado, el aire en el otro
lado es comprimido si la salida es
tapada o conectada al neumático

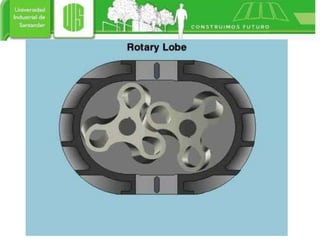

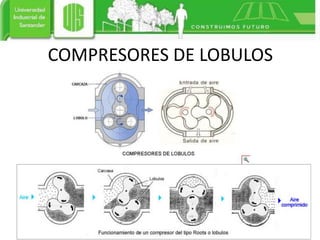

5. COMPRESORES DE LOBULOS

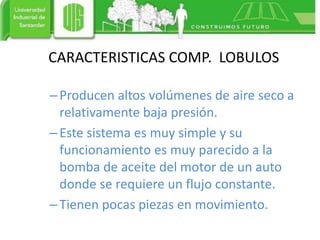

7. –Producen altos volúmenes de aire seco a
relativamente baja presión.
–Este sistema es muy simple y su
funcionamiento es muy parecido a la
bomba de aceite del motor de un auto
donde se requiere un flujo constante.
–Tienen pocas piezas en movimiento.
CARACTERISTICAS COMP. LOBULOS

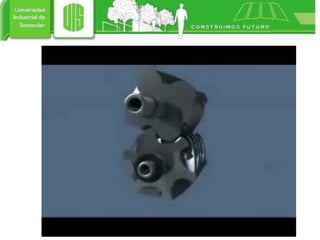

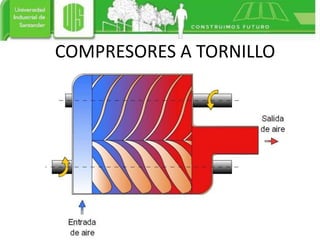

8. COMPRESORES A TORNILLO

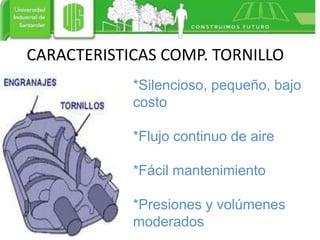

9. CARACTERISTICAS COMP. TORNILLO
*Silencioso, pequeño, bajo
costo
*Flujo continuo de aire
*Fácil mantenimiento
*Presiones y volúmenes
moderados

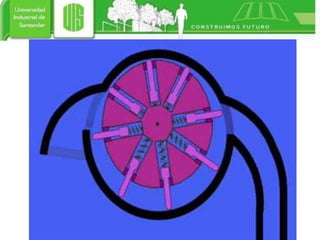

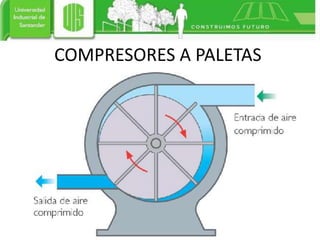

11. COMPRESORES A PALETAS

12. CARACTERISTICAS COMP. PALETAS
–Silencioso y pequeño
–Flujo continuo de aire
–Buen funcionamiento en frío
–Sensibles a partículas y tierra
–Fácil mantenimiento
–Presiones y volúmenes
moderados

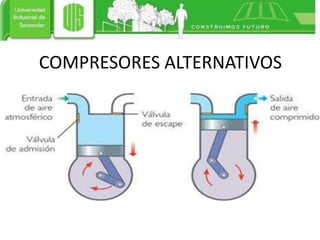

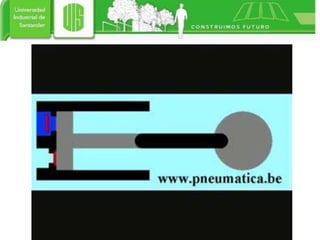

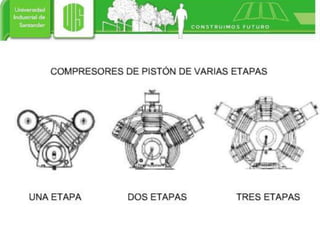

14. COMPRESORES ALTERNATIVOS

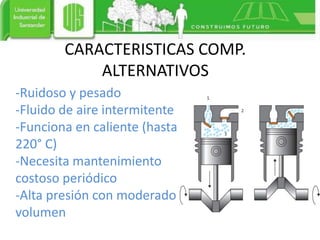

16. CARACTERISTICAS COMP.
ALTERNATIVOS
-Ruidoso y pesado
-Fluido de aire intermitente
-Funciona en caliente (hasta
220° C)
-Necesita mantenimiento
costoso periódico
-Alta presión con moderado
volumen

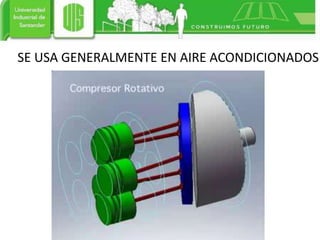

18. SE USA GENERALMENTE EN AIRE ACONDICIONADOS

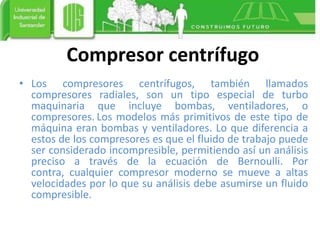

19. Compresor centrífugo
• Los compresores centrífugos, también llamados
compresores radiales, son un tipo especial de turbo
maquinaria que incluye bombas, ventiladores, o
compresores. Los modelos más primitivos de este tipo de
máquina eran bombas y ventiladores. Lo que diferencia a
estos de los compresores es que el fluido de trabajo puede
ser considerado incompresible, permitiendo así un análisis
preciso a través de la ecuación de Bernoulli. Por
contra, cualquier compresor moderno se mueve a altas
velocidades por lo que su análisis debe asumirse un fluido
compresible.

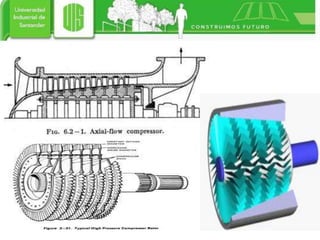

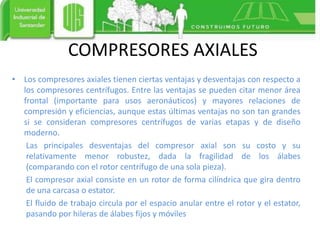

21. COMPRESORES AXIALES
• Los compresores axiales tienen ciertas ventajas y desventajas con respecto a
los compresores centrífugos. Entre las ventajas se pueden citar menor área
frontal (importante para usos aeronáuticos) y mayores relaciones de
compresión y eficiencias, aunque estas últimas ventajas no son tan grandes
si se consideran compresores centrífugos de varias etapas y de diseño
moderno.
Las principales desventajas del compresor axial son su costo y su
relativamente menor robustez, dada la fragilidad de los álabes
(comparando con el rotor centrífugo de una sola pieza).
El compresor axial consiste en un rotor de forma cilíndrica que gira dentro
de una carcasa o estator.
El fluido de trabajo circula por el espacio anular entre el rotor y el estator,
pasando por hileras de álabes fijos y móviles
