1. CONCEPTOS GENERALES DE
CAJAS
Jenny Fernanda Ramírez M
21 – Mayo - 2013

2. CAJA DE COMPUTADORA
En informática, las carcasas, torres, gabinetes, cajas o chasis de computadora u ordenador, son el
armazón del equipo que contiene los componentes del ordenador, normalmente construidos
de acero, plástico o aluminio. También podemos encontrarlas de otros materiales
como madera o polimetilmetacrilato para cajas de diseño. A menudo de metal electro
galvanizado. Su función es la de proteger los componentes del computador. Es la caja o lugar
donde se alojan todos los componentes internos del computador , el tipo de case a utilizar
depende de las características propias de la computadora donde se deben tener en cuenta el
tamaño, tipo de conectores internos, bahías para las unidades y algo muy importante la
fuente de switching que viene acompañada del CASE.
Fuente: http://es.wikipedia.org/wiki/Caja_de_computadora

3. TAMAÑOS
El tamaño de las carcasas viene dado por el factor de forma de la placa base. Sin embargo
el factor de forma solo especifica el tamaño interno de la caja.
• Barebone: Gabinetes de pequeño tamaño cuya función principal es la de ocupar menor
espacio y crea un diseño más agradable.
• Minitorre: Dispone de una o dos bahías de 5 ¼ y dos o tres bahías de 3 ½. Dependiendo de
la placa base se pueden colocar bastantes tarjetas. No suelen tener problema con los USB y
se venden bastantes modelos de este tipo de torre ya que es pequeña y a su vez hace las
paces con la expansión. Su calentamiento es normal y no tiene el problema de los barebone.
• Sobremesa: No se diferencian mucho de las minitorres, a excepción de que en lugar de estar
en vertical se colocan en horizontal sobre el escritorio. Antes se usaban mucho, pero ahora
están cada vez más en desuso. Se solía colocar sobre ella el monitor.
• Mediatorre o semitorre: La diferencia de ésta es que aumenta su tamaño para poder colocar
más dispositivos. Normalmente son de 4 bahías de 5 ¼ y 4 de 3 ½ y un gran número de
huecos para poder colocar tarjetas y demás aunque esto depende siempre de la placa base.
Fuente: http://es.wikipedia.org/wiki/Caja_de_computadora

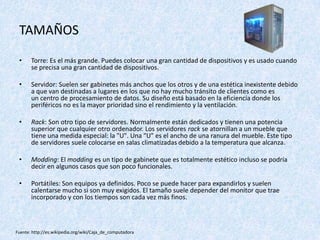

4. TAMAÑOS
• Torre: Es el más grande. Puedes colocar una gran cantidad de dispositivos y es usado cuando
se precisa una gran cantidad de dispositivos.
• Servidor: Suelen ser gabinetes más anchos que los otros y de una estética inexistente debido
a que van destinadas a lugares en los que no hay mucho tránsito de clientes como es
un centro de procesamiento de datos. Su diseño está basado en la eficiencia donde los
periféricos no es la mayor prioridad sino el rendimiento y la ventilación.
• Rack: Son otro tipo de servidores. Normalmente están dedicados y tienen una potencia
superior que cualquier otro ordenador. Los servidores rack se atornillan a un mueble que
tiene una medida especial: la "U". Una "U" es el ancho de una ranura del mueble. Este tipo
de servidores suele colocarse en salas climatizadas debido a la temperatura que alcanza.
• Modding: El modding es un tipo de gabinete que es totalmente estético incluso se podría
decir en algunos casos que son poco funcionales.
• Portátiles: Son equipos ya definidos. Poco se puede hacer para expandirlos y suelen
calentarse mucho si son muy exigidos. El tamaño suele depender del monitor que trae
incorporado y con los tiempos son cada vez más finos.
Fuente: http://es.wikipedia.org/wiki/Caja_de_computadora

5. TIPOS DE GABINETES
Desktop: También se le conoce como gabinete de escritorio y a diferencia del gabinete torre y
minitorre, su formato es horizontal. Está hecha para descansar sobre una mesa y usualmente
soporta el monitor.
Torre: Este tipo de gabinete se utiliza principalmente en los “servidores de red”, ya que por su tamaño
almacena más componentes.
Minitorre: Es el más conocido por su versatilidad y bajo costo, la mayoría de computadoras
ensambladas (genéricas) lo utilizan.
Fuente: http://producciondigital2012.blogspot.com/2012/06/diferentes-tipos-de-computadoras-y-sus.html

6. TIPOS DE GABINETES
Samall Factor: Son gabinetes de tamaño muy pequeño y diseño modernista, algunos llegan a
parecer un libro grueso. Son ideales cuando se tiene problemas de espacio.
All in one: Significa “todo en uno” ya que en su estructura almacena todos los componentes
(monitor y CPU). Un ejemplo son las computadoras “iMac” de Apple.
Laptop: Significa “sobre las piernas”, en inglés. Este tipo de gabinete es parecido al All in one ya
que en sus estructura almacena todo (monitor, CPU, teclado y ratón). La laptop es portátil y
liviana.
Fuente: http://producciondigital2012.blogspot.com/2012/06/diferentes-tipos-de-computadoras-y-sus.html

7. TIPOS DE GABINETES
PDA: Son las siglas de “Personal Digital Asistant”, que quiere decir “asistente personal digital” y
por lo regular no incluye teclado. Son utilizadas como agendas, bloc de notas, calculadoras,
hojas de cálculo, traductores de idiomas y grabadores de voz.
Palmtop: Significa “encima de la palma de la mano”, en inglés. Estas pequeñas computadoras
cuentan con un pequeño teclado y sirven principalmente como computadoras de bolsillo.
Fuente: http://producciondigital2012.blogspot.com/2012/06/diferentes-tipos-de-computadoras-y-sus.html

8. ELECCIÓN DE UN CHASIS
Además de proporcionar protección y soporte, los chasis también brindan un entorno diseñado para
mantener fríos los componentes internos. Cuentan con ventiladores que hacen circular aire a
través del chasis. A medida que el aire pasa por los componentes tibios, absorbe el calor y luego
sale del chasis. Este proceso impide que los componentes de la computadora se recalienten.
ELECCION DE UN CHASIS:
FACTOR
1) Tipo de modelo: 2 modelos, torre y escritorio, el tipo de motherboard lo determina.
2) Tamaño: Si hay muchos elementos se necesita espacio para que el aire mantenga el sistema frío.
3)Espacio no disponible: El tipo de chasis escritorio deja más espacio libre porque se puede poner
el monitor encima.
4)Fuente de Energía: La potencia nominal de la fuente de energía debe ser del mismo tipo que la
motherboard.
5)Aspecto
6)Visores de estado: Los indicadores LED de enfrente del chasis indican power, funcionamiento del
disco duro o hibernación y son muy importantes.
7)Ventilación: Puden tener uno o dos ventiladores o incluso más.
Fuente: http://reparatrongranada.blogspot.com/2011/09/eleccion-de-un-chasis.html

9. CONECTORES
Conector USB
Es un tipo de conexión que permite la transferencia de archivos entre la computadora y el
dispositivo que esté conectado a la entrada USB. Es una conexión simple, con el concepto plug and
play. Las conexiones USB transmiten electricidad, evitando la necesidad de conectar los aparatos
conectados al USB a la corriente.
Conector Firewire
Es un estándar de conexión para la transmisión de audio y video. Fue creado para solucionar el
problema de la baja velocidad de las entradas USB 1.0, y es muy utilizado por filmadoras y algunas
cámaras fotográficas digitales.
Conector DVI
Son las entradas comúnmente utilizadas en las computadoras como entradas de
vídeo. Transmiten solamente imágenes.
Fuente: http://www.informatica-hoy.com.ar/electronica-consumo-masivo/Entradas-conectores-computadora.php

10. CONECTORES
Conector HDMI
Son las mismas entradas citadas anteriormente. Los monitores más modernos ya poseen esta tecnología
de transmisión de audio y video.
Conector RGB/VGA
Son las entradas comunes que conectan la placa de video al monitor. Son entradas analógicas que
poseen menor definición que las entradas digitales DVI o HDMI.
Puerto Paralelo
Es un tipo de conexión entre periféricos y la computadora, comúnmente utilizado con las impresoras. El
puerto paralelo está compuesto por decenas de pinos dispuestos en dos líneas horizontales que
establecen la conexión del periférico con la computadora.
Entrada PCI
Por muchos años la entrada PCI fue la más común para realizar la conexión de dispositivos a la
computadora, como ser placas de red, placas de vídeo y placas de sonido.
Entrada AGP
Fue el puerto que sustituyó al estándar PCI, para ofrecer mayor tasa de transmisión para
aplicaciones 3D. Sin embargo, el puerto AGP tiene una serie de problemas y sólo soporta
transmisión de video.
Fuente: http://www.informatica-hoy.com.ar/electronica-consumo-masivo/Entradas-conectores-computadora.php
