Conceptual modeling
- 1. CONCEPTUAL MODELING OscarDaniel Pardo Mahecha Ingeniería dirigida por Modelos Prof. Jorge Mario Calvo L. Sept 15 de 2014
- 2. 1.1 Funciones deun sistema de información • Memoria : mantener una representación interna de los datos del dominio • Informativa: Proveer a los usuarios información relacionada con el estado del dominio • Activa: Ejecutar acciones que modifican el estado del sistema Pueden ser autónomas o por demanda
- 4. 1.2 Modelado conceptual • 1.2.1 El esquema estructural • 1.2.2 La base de información • 1.2.3 El esquema de comportamiento • 1.2.4 Restricciones de integridad • 1.2.5 Reglas de derivación • 1.2.6 El principio de la necesidad de esquemas conceptuales

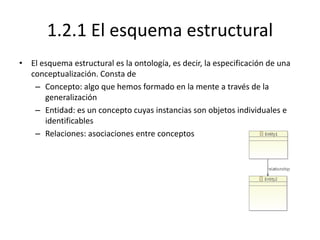

- 5. 1.2.1 El esquemaestructural • El esquema estructural es la ontología, es decir, la especificación de una conceptualización. Consta de – Concepto: algo que hemos formado en la mente a través de la generalización – Entidad: es un concepto cuyas instancias son objetos individuales e identificables – Relaciones: asociaciones entre conceptos
- 6. 1.2.2 La basede información • Es una representación de las entidades y relaciones de un dominio, y su clasificación en entidades y tipos de relación
- 7. 1.2.3 Esquema decomportamiento • Especifica los cambios válidos en el estado del dominio, así como las acciones que el sistema puede ejecutar. Los cambios en el estado del dominio son eventos de dominio, y una petición para realizar una acción es un evento de petición de acción
- 8. 1.2.4 Restricciones deintegridad • Es cada condición que no puede satisfacerse bajo algunas circunstancias • Ejemplo: El valor de una transferencia debe ser superior a 20mil pesos
- 9. 1.2.5 Reglas dederivación • Una regla de derivación es una expresión que define cómo nuevos hechos se pueden inferir de otros
- 10. 1.2.6 El principiode necesidad de esquemas conceptuales • «Para desarrollar un sistema de información es necesario definir su esquema conceptual» • Es imposible diseñar un sistema de información sin el conocimiento de su esquema conceptual. Las únicas opciones disponibles son: definir explícitamente el sistema o que se encuentre en la mente de los diseñadores
- 11. 1.3 The AbstractArchitecture of an Information System conceptual schema external schema internal schema external processor information processor internal processor internal database Information base external database message 1 2 3 1 Presentation layer 2 Domain layer 3 Data management layer

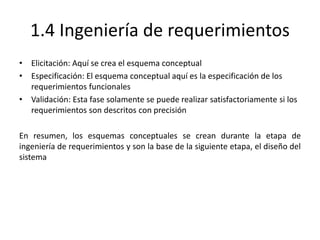

- 12. 1.4 Ingeniería derequerimientos • Elicitación: Aquí se crea el esquema conceptual • Especificación: El esquema conceptual aquí es la especificación de los requerimientos funcionales • Validación: Esta fase solamente se puede realizar satisfactoriamente si los requerimientos son descritos con precisión En resumen, los esquemas conceptuales se crean durante la etapa de ingeniería de requerimientos y son la base de la siguiente etapa, el diseño del sistema
- 13. 1.5 Calidad enesquemas conceptuales • Correcto: Lo es si el conocimiento que define es verdadero para el dominio y relevante para las funciones que el sistema debe realizar • Debe ser entendible • Debe tener simplicidad: entre más simple, mejor • Estabilidad: debe ser flexible, extensible y modificable
- 14. 1.6 Reseña histórica • Modelos lógicos: el esquema conceptual estaba inmerso • Modelos de datos semánticos: Se define como tal un nivel conceptual en base de datos • Modelos conceptuales de sistemas de información • Orientación a objetos
- 15. Ejemplo • Dominio:clase de ingeniería definida por modelos • Esquema estructural

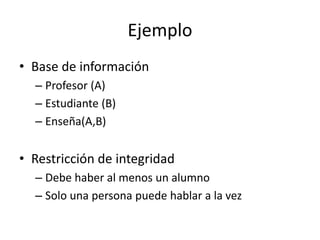

- 16. Ejemplo • Basede información – Profesor (A) – Estudiante (B) – Enseña(A,B) • Restricción de integridad – Debe haber al menos un alumno – Solo una persona puede hablar a la vez
