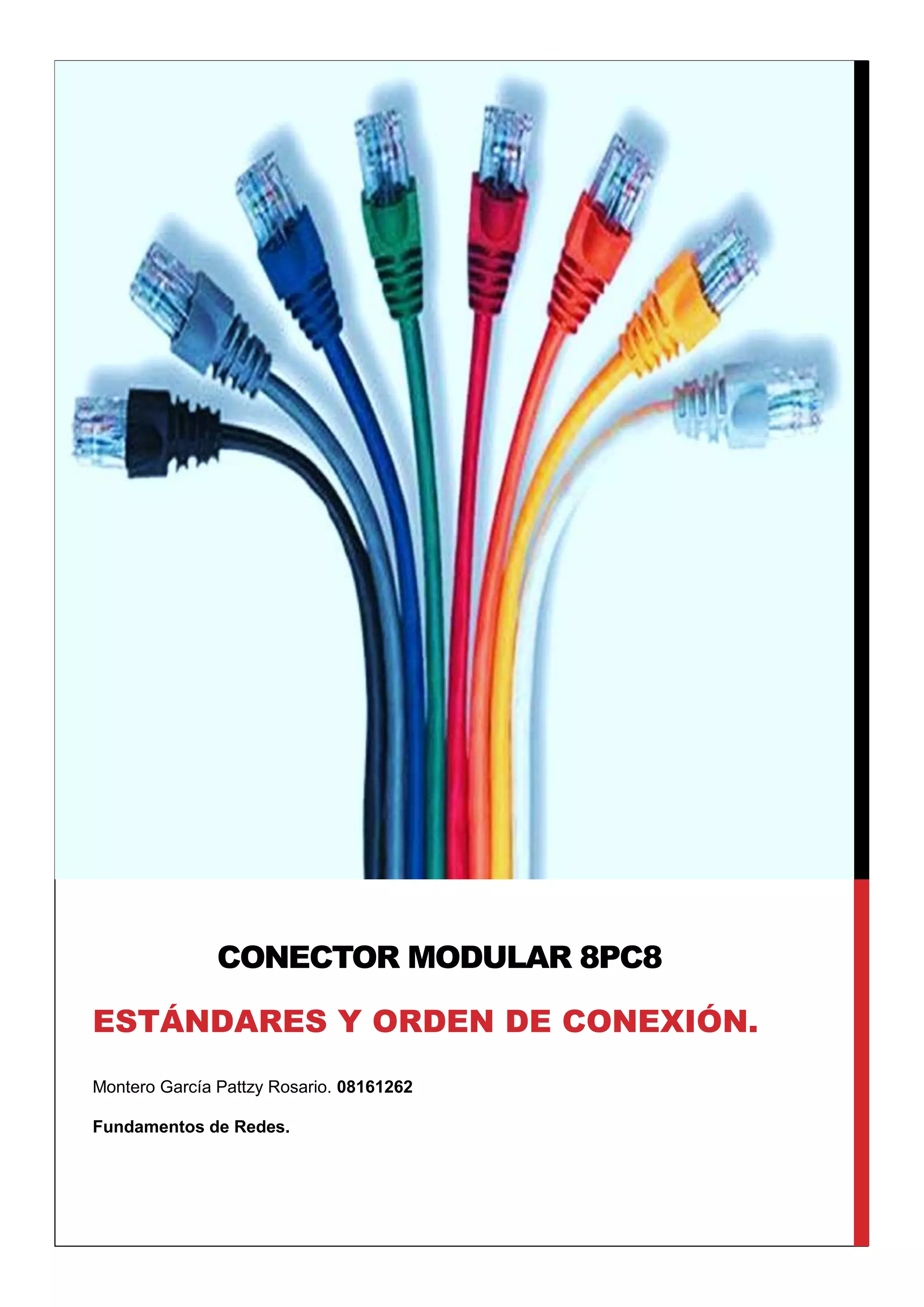

1. Montero García Pattzy Rosario. 08161262
Fundamentos de Redes.
CONECTOR MODULAR 8PC8
ESTÁNDARES Y ORDEN DE CONEXIÓN.

2. 1

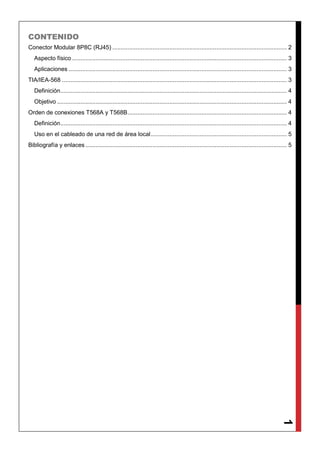

CONTENIDO
Conector Modular 8P8C (RJ45) ........................................................................................................ 2
Aspecto físico ................................................................................................................................ 3
Aplicaciones .................................................................................................................................. 3
TIA/IEA-568 ...................................................................................................................................... 3
Definición....................................................................................................................................... 4
Objetivo ......................................................................................................................................... 4
Orden de conexiones T568A y T568B............................................................................................... 4
Definición....................................................................................................................................... 4
Uso en el cableado de una red de área local................................................................................. 5
Bibliografía y enlaces ........................................................................................................................ 5

3. 2

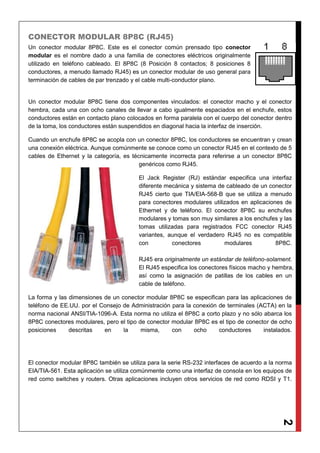

CONECTOR MODULAR 8P8C (RJ45)
Un conector modular 8P8C. Este es el conector común prensado tipo conector
modular es el nombre dado a una familia de conectores eléctricos originalmente
utilizado en teléfono cableado. El 8P8C (8 Posición 8 contactos; 8 posiciones 8
conductores, a menudo llamado RJ45) es un conector modular de uso general para
terminación de cables de par trenzado y el cable multi-conductor plano.
Un conector modular 8P8C tiene dos componentes vinculados: el conector macho y el conector
hembra, cada una con ocho canales de llevar a cabo igualmente espaciados en el enchufe, estos
conductores están en contacto plano colocados en forma paralela con el cuerpo del conector dentro
de la toma, los conductores están suspendidos en diagonal hacia la interfaz de inserción.
Cuando un enchufe 8P8C se acopla con un conector 8P8C, los conductores se encuentran y crean
una conexión eléctrica. Aunque comúnmente se conoce como un conector RJ45 en el contexto de 5
cables de Ethernet y la categoría, es técnicamente incorrecta para referirse a un conector 8P8C
genéricos como RJ45.
El Jack Register (RJ) estándar especifica una interfaz
diferente mecánica y sistema de cableado de un conector
RJ45 cierto que TIA/EIA-568-B que se utiliza a menudo
para conectores modulares utilizados en aplicaciones de
Ethernet y de teléfono. El conector 8P8C su enchufes
modulares y tomas son muy similares a los enchufes y las
tomas utilizadas para registrados FCC conector RJ45
variantes, aunque el verdadero RJ45 no es compatible
con conectores modulares 8P8C.
RJ45 era originalmente un estándar de teléfono-solament.
El RJ45 especifica los conectores físicos macho y hembra,
así como la asignación de patillas de los cables en un
cable de teléfono.
La forma y las dimensiones de un conector modular 8P8C se especifican para las aplicaciones de
teléfono de EE.UU. por el Consejo de Administración para la conexión de terminales (ACTA) en la
norma nacional ANSI/TIA-1096-A. Esta norma no utiliza el 8P8C a corto plazo y no sólo abarca los
8P8C conectores modulares, pero el tipo de conector modular 8P8C es el tipo de conector de ocho
posiciones descritas en la misma, con ocho conductores instalados.
El conector modular 8P8C también se utiliza para la serie RS-232 interfaces de acuerdo a la norma
EIA/TIA-561. Esta aplicación se utiliza comúnmente como una interfaz de consola en los equipos de
red como switches y routers. Otras aplicaciones incluyen otros servicios de red como RDSI y T1.

4. 3

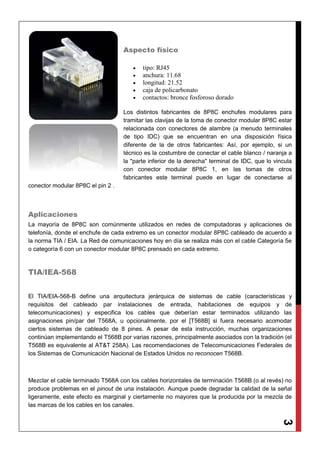

Aspecto físico
 tipo: RJ45
 anchura: 11.68
 longitud: 21.52
 caja de policarbonato
 contactos: bronce fosforoso dorado
Los distintos fabricantes de 8P8C enchufes modulares para
tramitar las clavijas de la toma de conector modular 8P8C estar
relacionada con conectores de alambre (a menudo terminales
de tipo IDC) que se encuentran en una disposición física
diferente de la de otros fabricantes: Así, por ejemplo, si un
técnico es la costumbre de conectar el cable blanco / naranja a
la "parte inferior de la derecha" terminal de IDC, que lo vincula
con conector modular 8P8C 1, en las tomas de otros
fabricantes este terminal puede en lugar de conectarse al
conector modular 8P8C el pin 2 .
Aplicaciones
La mayoría de 8P8C son comúnmente utilizados en redes de computadoras y aplicaciones de
telefonía, donde el enchufe de cada extremo es un conector modular 8P8C cableado de acuerdo a
la norma TIA / EIA. La Red de comunicaciones hoy en día se realiza más con el cable Categoría 5e
o categoría 6 con un conector modular 8P8C prensado en cada extremo.
TIA/IEA-568
El TIA/EIA-568-B define una arquitectura jerárquica de sistemas de cable (características y
requisitos del cableado par instalaciones de entrada, habitaciones de equipos y de
telecomunicaciones) y especifica los cables que deberían estar terminados utilizando las
asignaciones pin/par del T568A, u opcionalmente, por el [T568B] si fuera necesario acomodar
ciertos sistemas de cableado de 8 pines. A pesar de esta instrucción, muchas organizaciones
continúan implementando el T568B por varias razones, principalmente asociados con la tradición (el
T568B es equivalente al AT&T 258A). Las recomendaciones de Telecomunicaciones Federales de
los Sistemas de Comunicación Nacional de Estados Unidos no reconocen T568B.
Mezclar el cable terminado T568A con los cables horizontales de terminación T568B (o al revés) no
produce problemas en el pinout de una instalación. Aunque puede degradar la calidad de la señal
ligeramente, este efecto es marginal y ciertamente no mayores que la producida por la mezcla de
las marcas de los cables en los canales.

5. 4

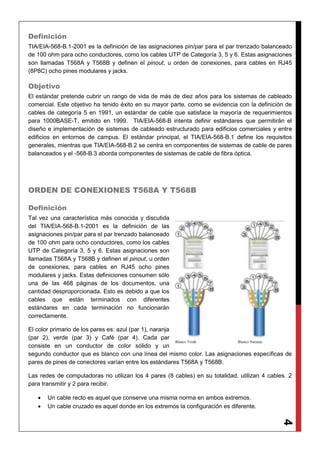

Definición
TIA/EIA-568-B.1-2001 es la definición de las asignaciones pin/par para el par trenzado balanceado
de 100 ohm para ocho conductores, como los cables UTP de Categoría 3, 5 y 6. Estas asignaciones
son llamadas T568A y T568B y definen el pinout, u orden de conexiones, para cables en RJ45
(8P8C) ocho pines modulares y jacks.
Objetivo
El estándar pretende cubrir un rango de vida de más de diez años para los sistemas de cableado
comercial. Este objetivo ha tenido éxito en su mayor parte, como se evidencia con la definición de
cables de categoría 5 en 1991, un estándar de cable que satisface la mayoría de requerimientos
para 1000BASE-T, emitido en 1999. TIA/EIA-568-B intenta definir estándares que permitirán el
diseño e implementación de sistemas de cableado estructurado para edificios comerciales y entre
edificios en entornos de campus. El estándar principal, el TIA/EIA-568-B.1 define los requisitos
generales, mientras que TIA/EIA-568-B.2 se centra en componentes de sistemas de cable de pares
balanceados y el -568-B.3 aborda componentes de sistemas de cable de fibra óptica.
ORDEN DE CONEXIONES T568A Y T568B
Definición
Tal vez una característica más conocida y discutida
del TIA/EIA-568-B.1-2001 es la definición de las
asignaciones pin/par para el par trenzado balanceado
de 100 ohm para ocho conductores, como los cables
UTP de Categoría 3, 5 y 6. Estas asignaciones son
llamadas T568A y T568B y definen el pinout, u orden
de conexiones, para cables en RJ45 ocho pines
modulares y jacks. Estas definiciones consumen sólo
una de las 468 páginas de los documentos, una
cantidad desproporcionada. Esto es debido a que los
cables que están terminados con diferentes
estándares en cada terminación no funcionarán
correctamente.
El color primario de los pares es: azul (par 1), naranja
(par 2), verde (par 3) y Café (par 4). Cada par
consiste en un conductor de color sólido y un
segundo conductor que es blanco con una línea del mismo color. Las asignaciones específicas de
pares de pines de conectores varían entre los estándares T568A y T568B.
Las redes de computadoras no utilizan los 4 pares (8 cables) en su totalidad, utilizan 4 cables. 2
para transmitir y 2 para recibir.
 Un cable recto es aquel que conserve una misma norma en ambos extremos.
 Un cable cruzado es aquel donde en los extremos la configuración es diferente.

6. 5

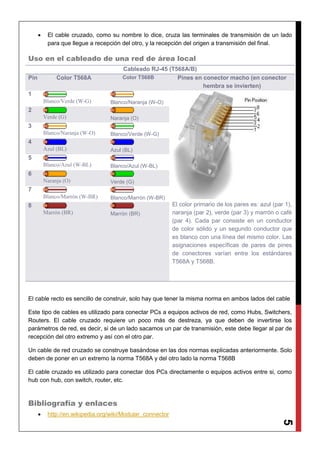

 El cable cruzado, como su nombre lo dice, cruza las terminales de transmisión de un lado
para que llegue a recepción del otro, y la recepción del origen a transmisión del final.
Uso en el cableado de una red de área local
Cableado RJ-45 (T568A/B)
Pin Color T568A Color T568B Pines en conector macho (en conector
hembra se invierten)
1
Blanco/Verde (W-G) Blanco/Naranja (W-O)
El color primario de los pares es: azul (par 1),
naranja (par 2), verde (par 3) y marrón o café
(par 4). Cada par consiste en un conductor
de color sólido y un segundo conductor que
es blanco con una línea del mismo color. Las
asignaciones específicas de pares de pines
de conectores varían entre los estándares
T568A y T568B.
2
Verde (G) Naranja (O)
3
Blanco/Naranja (W-O) Blanco/Verde (W-G)
4
Azul (BL) Azul (BL)
5
Blanco/Azul (W-BL) Blanco/Azul (W-BL)
6
Naranja (O) Verde (G)
7
Blanco/Marrón (W-BR) Blanco/Marrón (W-BR)
8
Marrón (BR) Marrón (BR)
El cable recto es sencillo de construir, solo hay que tener la misma norma en ambos lados del cable
Este tipo de cables es utilizado para conectar PCs a equipos activos de red, como Hubs, Switchers,
Routers. El cable cruzado requiere un poco más de destreza, ya que deben de invertirse los
parámetros de red, es decir, si de un lado sacamos un par de transmisión, este debe llegar al par de
recepción del otro extremo y así con el otro par.
Un cable de red cruzado se construye basándose en las dos normas explicadas anteriormente. Solo
deben de poner en un extremo la norma T568A y del otro lado la norma T568B
El cable cruzado es utilizado para conectar dos PCs directamente o equipos activos entre si, como
hub con hub, con switch, router, etc.
Bibliografía y enlaces
 http://en.wikipedia.org/wiki/Modular_connector

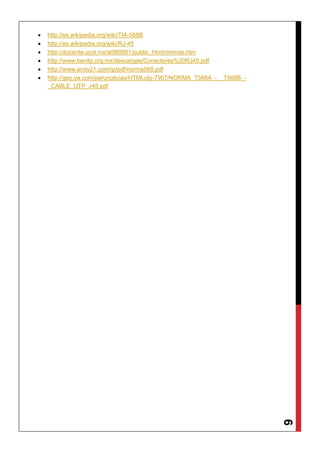

7. 6
 http://es.wikipedia.org/wiki/TIA-568B
 http://es.wikipedia.org/wiki/RJ-45
 http://docente.ucol.mx/al989561/public_html/normas.htm
 http://www.benito.org.mx/descargas/Conectores%20RJ45.pdf
 http://www.andy21.com/ip/pdf/norma568.pdf
 http://geo.ya.com/perunoticias/HTMLobj-7907/NORMA_T568A_-__T568B_-
_CABLE_UTP_J45.pdf
