1. PONCHADO DE CABLE UTP
YUDY MIREYA FIGUEREDO FIGUEREDO
JHON ORTIZ
INSTITUTO DE CAPACITACIÓN FUTURO INCAF
SISTEMAS II
TOCANCIPA 2014

2. CONTENIDO
QUE ES UN CABLE UTP
HISTORIA
MATERIALES
DEFINICIÓN DE LOS MATERIALES
PROCEDIMIENTO EN EL SALÓN DE CLASES

3. QUE ES
UTP, acrónimo inglés de Unshielded Twister Pair, o par trenzado sin apantallar, es un tipo de cable que se utiliza en las telecomunicaciones y redes informáticas. Se compone de un número heterogéneo de cables de cobre trenzados formando pares. Se diferencia de los pares trenzados apantallados y de pantalla global en que los pares individuales carecen de una protección adicional ante las interferencias. Cada cable de cobre está aislado, y los grupos de pares trenzados llevan un revestimiento que los mantiene unidos, pero carecen de cualquier otro tipo de aislamiento. El UTP se presenta en diferentes tipos y tamaños, y se utiliza principalmente en cables de nodos, lo que significa que circula desde una unidad central hasta cada componente individual de la red.
HISTORIA
El UTP se presenta en diferentes tipos, llamados Categorías y abreviados a menudo como "Cat". Los más usuales son Cat 3, Cat 5e y Cat 6. Cuanto más alto es el número de la categoría, mayor es la torsión por pie en el par y mayor la protección ante interferencias. Cat 3 se utiliza normalmente para sistemas telefónicos en hogares. Cat 5e es el estándar industrial para redes informáticas y sistemas telefónicos de mayor envergadura. Cat 6 es una mejora de Cat 5e y se está convirtiendo en el preferido para nuevas instalaciones dado que ofrece mayor velocidad y mejor protección ante las interferencias.
El UTP también se presenta con diferentes tamaños según el número de pares. El Cat 3 utilizado en teléfonos se presenta a menudo en dos pares, ya que es todo lo que un sistema telefónico básico requiere. Los cables de red estándar Cat 5 o 6 presentan ocho pares trenzados. Los cables troncales que se utilizan entre las plantas de los edificios de grandes dimensiones contienen a menudo 25 pares, que pueden unirse para formar cables de hasta 1.400 pares.
Cada par se compone de un cable positivo (protegido por una cubierta en un color sólido, como el verde) y un cable negativo estriado (en colores verde y blanco, por ejemplo). Los colores para el positivo son el azul, naranja, verde, marrón y pizarra; mientras que para el negativo se utilizan el blanco, rojo, negro, amarillo y violeta. Cada par tiene función, es diferente según el número del par y su aplicación, pero

4. independientemente de su uso, los cables transportan señales eléctricas entre dispositivos, lo que hace posible la comunicación.
El UTP es un modo económico de establecer una comunicación entre dispositivos, lo que le convirtió en el cable más famoso del mundo. Su falta de pantalla puede sin embargo crear problemas en determinadas situaciones. Si se instala cerca de equipos eléctricos de gran tamaño o zonas densamente cableadas, pueden sufrir interferencias electromagnéticas (EMI) o diafonía. Las interferencias electromagnéticas y la diafonía pueden degradar la velocidad del cable. Por esta razón, el UTP no es el estándar utilizado en zonas densamente pobladas como Europa.
Alexander Graham Bell fue el primero en utilizar cables UTP en sus sistemas telefónicos en 1881. Desde entonces, el uso del UTP se ha extendido y hoy se utiliza también en redes informáticas, cableado de control e incluso audio y vídeo. La organización TIA/EIA se encarga de la normalización de las diferentes categorías de UTP. En 1991 se presentaron los primeros estándares TIA/EIA 568, que fueron revisados en 1995 y continúan sin cambios hasta hoy, incluyéndose tan sólo nuevos estándares a medida que se definen nuevas categorías de UTP.

5. MATERIALES
 CABLE UTP
 RJ-45
 PONCHERA
 TIJERAS
CABLE UTP
UTP, acrónimo inglés de Unshielded Twister Pair, o par trenzado sin apantallar, es un tipo de cable que se utiliza en las telecomunicaciones y redes informáticas. Se compone de un número heterogéneo de cables de cobre trenzados formando pares. Se diferencia de los pares trenzados apantallados y de pantalla global en que los pares individuales carecen de una protección adicional ante las interferencias.
RJ-45

6. RJ-45 (registered Jack 45) es una interfaz física comúnmente usada para conectar redes de cableado estructurado, (categorías 4, 5, 5e, 6 y 6a). Es parte del Código Federal de Regulaciones de Estados Unidos. Posee ocho pines o conexiones eléctricas, que normalmente se usan como extremos de cables de par trenzado. Es utilizada comúnmente con estándares como TIA/EIA-568-B, que define la disposición de los pines o wiring pinout.
Una aplicación común es su uso en cables de red Ethernet, donde suelen usarse 8 pines (4 pares). Otras aplicaciones incluyen terminaciones de teléfonos (4 pines o 2 pares) por ejemplo en Francia y Alemania, otros servicios de red como RDSI y T1 e incluso RS-232. Una punta (Norma B) En el otro lado (Norma B) Blanco Naranja Blanco Naranja Naranja Naranja Blanco Verde Blanco Verde Azul Azul Blanco Azul Blanco Azul Verde Verde Blanco Marrón Blanco Marrón Marrón Marrón

7. PONCHADORA
QUE ES UNA PONCHADORA Son unas pinzas que ejercen una gran presión y sirven para (presionar fuertemente empalmes Para los cables eléctricos o zapatas eléctrica.) Ej. Cuando se quiere unir dos cables de calibre grueso se requiere que se hagan con empalmes los cuales son como un tramo de tubo pequeño como de 10cm en donde se colocan los dos extremos del cable, y evita que se salga del empalme. También existen pinzas ponchadoras para cable del grado y los empalmes son más pequeños al igual que las zapatas de conexión.
TIJERAS
Una tijera, denominada frecuentemente en sus plurales tijeras cortas. es una herramienta manual que sirve para cortar. Está formada por dos cuchillas de acero que giran sobre un eje común respecto al cual se sitúan los filos de corte a un lado y el mango en el lado opuesto. El mango suele tener

8. agujeros para introducir los dedos o El mecanismo formado es un ejemplo típico de palanca de primer orden, en la cual el fulcro se sitúa entre la resistencia (esfuerzo resistente) y la potencia (esfuerzo motor).
LA NORMA DE ESTANDARES EIA/TIA 568 A Y 568 B
Son tres estándares que tratan el cableado comercial para productos y servicios de telecomunicaciones. Los tres estándares oficiales: ANSI/TIA/EIA-568-B.1-2001, -B.2-2001 y -B.3-2001. Los estándares TIA/EIA-568-B se publicaron por primera vez en 2001. Sustituyen al conjunto de estándares TIA/EIA-568-A que han quedado obsoletos. Tal vez la característica más conocida del TIA/EIA-568-B.1-2001 sea la asignación de pares/pines en los cables de 8 hilos y 100 ohmios (Cable de par trenzado). Esta asignación se conoce como T568A y T568B, y a menudo es nombrada (erróneamente) como TIA/EIA-568A y TIA/EIA-568B. El protocolo más actual, TIA/EIA-568B, la terminación de los conectores que cumple para la transmisión de datos arriba de 100Mbps es la T568A. HISTORIA El estándar TIA/EIA568B-34 se desarrolló gracias a la contribución de más de 60 organizaciones, incluyendo fabricantes, usuarios finales, y consultoras. Los trabajos para la estandarización comenzaron en 1985, cuando la Asociación para la Industria de las Comunicaciones y las Computadoras (CCIA) solicitó a la Alianza de Industrias de Electrónica (EIA), una organización de Normalización, que definiera un estándar para el cableado de sistemas de telecomunicaciones. EIA acordó el desarrollo de un conjunto de estándares, y se formó el comité TR-42, con nueve subcomités para desarrollar los trabajos de estandarización. La primera revisión del estándar, TIA/EIA-568-A.1-1991, se emitió en 1991 y fue actualizada en 1995. La demanda comercial de sistemas de cableado aumentó fuertemente en aquel período, debido a la aparición de los ordenadores personales y las redes de comunicación de datos, y a los avances en estas tecnologías. El desarrollo de cables de pares cruzados de altas prestaciones y la popularización de los cables de fibra óptica, conllevaron cambios importantes en el estándar, que fue sustituido por el actual conjunto de estándares TIA/EIA-568-B.

9. PARTES DEL RJ-45
1, 2, 3, 4, 5, 6, 7 ,8. Pinzas para colocar o introducir el cabe UTP.
PROCEDIMENTO EN EL SALON DE CLASES
Para iniciar haciendo el ponchado del cable UTP
PRIMERO:

10. Tomamos el cable UTP, y pelamos las dos puntas de cada extremo del cable con las tijeras o si queremos con un bisturí.
SEGUNDO:
Después de haber sacado las puntas tómanos el RJ-45 colocando la pinza que tiene hacia atrás.

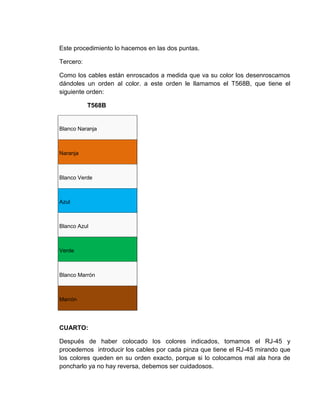

11. Este procedimiento lo hacemos en las dos puntas.
Tercero:
Como los cables están enroscados a medida que va su color los desenroscamos dándoles un orden al color. a este orden le llamamos el T568B, que tiene el siguiente orden:
T568B Blanco Naranja Naranja Blanco Verde Azul Blanco Azul Verde Blanco Marrón Marrón
CUARTO:
Después de haber colocado los colores indicados, tomamos el RJ-45 y procedemos introducir los cables por cada pinza que tiene el RJ-45 mirando que los colores queden en su orden exacto, porque si lo colocamos mal ala hora de poncharlo ya no hay reversa, debemos ser cuidadosos.

13. Ya por ultimo procedemos a revisar los cables y con la ponchadora hacemos el debido ponchado sujetamos el cable haciendo presión para que a la hora de poncharlo no se nos valla a salir algún cable, nuestro trabajo quedaría de esta forma.
