1. TECNOLÓGICO DE ESTUDIOS SUPERIORES DE JOCOTITLÁN
CARRETERA TOLUCA-ATLACOMULCO KM. 44.8, EJIDO DE SAN JUAN Y SAN AGUSTÍN. JOCOTITLÁN, ESTADO DE MÉXICO, C.P. 50700
CARRETERA TOLUCA-ATLACOMULCO KM. 44.8, EJIDO DE SAN JUAN Y SAN AGUSTÍN. JOCOTITLÁN, ESTADO DE MÉXICO, C.P. 50700
SECRETARÍA DE EDUCACIÓN
CARRETERA TOLUCA-ATLACOMULCO KM. 44.8, EJIDO DE SAN JUAN Y SAN AGUSTÍN. JOCOTITLÁN, ESTADO DE MÉXICO, C.P.
SECRETARÍA DE EDUCACIÓN
SUBSECRETARÍA DE EDUCACIÓN
MEDIA SUPERIOR Y SUPERIOR
TECNOLÓGICO DE ESTUDIOS
Ingeniería en Sistemas Computacionales
REPORTE DE PRÁCTICA
Asignatura: REDES DE COPUTADORA
Catedrático: M. en C.C. HECTOR CABALLERO
HERNÁNDEZ
Presenta: Pablo Eugenio Martínez
FEBRERO-AGOSTO 2017
Grupo: ISC-603
2. Jocotitlán, Edo. De México, marzo del 2017
Resumen
Los medios de transmisión guiados son importantes para realizar conexiones ya sea para tener
señal en un televisor, conexión a la línea de teléfono, a internet etc. Todo esto para poder tener acceso a la
transmisión de datos de un punto a otro en el presente reporte se presenta como es la realización de los
cables para el pc, siguiendo la norma T568A/B, de la misma forma la elaboración de un cable coaxial, el
ensamblaje de un cable de par trenzado y uno de consola verificando posteriormente su funcionamiento
correcto.
3. Contenido
Resumen............................................................................................................................................ 2
Introducción .......................................................................................................................................4
Capítulo I........................................................................................................................................... 4
Problema ........................................................................................................................................4
Objetivos ........................................................................................................................................4
Justificación....................................................................................................................................4
Capitulo II..........................................................................................................................................5
Marco teórico .................................................................................................................................5
norma T568A y norma T568B......................................................................................................5
Cable Coaxial.....................................................................................................................................7
Conector DB9.................................................................................................................................7
Clavijas ..........................................................................................................................................7
Capitulo III.........................................................................................................................................9
Diseño de la solución ...................................................................................................................... 9
Capitulo IV ...................................................................................................................................... 11
Desarrollo..................................................................................................................................... 11
Capítulo VI ...................................................................................................................................... 13
Pruebas......................................................................................................................................... 13
Conclusiones .................................................................................................................................... 13
Referencias....................................................................................................................................... 14
4. Introducción
En el reporte se explica cómo fue el desarrollo de la conexión de los cables con la norma
T568A/B, el cable cruzado, la realización del cable coaxial y la forma en cómo se elaboró un cable de
consola DB9 con lo cual se tuvo que realizar una pequeña investigación de cómo se realizarían las
respectivas conexiones de cada uno de los cables y al concluir hacer las pruebas correspondientes para
saber si realmente funcionan.
Capítulo I
Problema
Realizar cables para la conexión de computadoras esto con el fin de conocer los diferentes tipos de
conexión en cables y poner en práctica los diferentes tipos de cableado usando las normas T568A, T568B,
CRUZADO de igual forma se desea realizar la conexión de un cable BD9 y el de un cable COAXIAL.
Objetivos
Realizar la conexión de los 5 tipos de cables planteados en el problema
Aplicar las normas correspondientes para los cables de par trenzado
Elaborar un cable DB9 con conexión a RJ45
Justificación
Al conocer los tipos de conexión que se pueden realizar y las diferentes normas que se le pueden
aplicar a un cable de par trenzado y cuál es la diferencia para que en una situación real sea fácil elegir y
adaptar la en una topología.
5. Capitulo II
Marco teórico
norma T568A y norma T568B
Estas normas se diferencian por la configuración de sus colores y conexión con los conectores
RJ45.
Tal vez una característica más conocida y discutida del TIA/EIA-568-B.1-2001 es la definición de las
asignaciones pin/par para el par trenzado balanceado de 100 ohm para ocho conductores, como los cables
UTP de Categoría 3, 5 y 6. Estas asignaciones son llamadas T568A y T568B y definen el pinout,u orden
de conexiones, para cables en RJ45ocho pines modulares y jacks. Estas definiciones consumen sólo una
de las 468 páginas de los documentos, una cantidad desproporcionada. Esto es debido a que los cables que
están terminados con diferentes estándares en cada terminación no funcionarán correctamente.
Las asignaciones específicas de pares de pines de conectores varían entre los estándares T568A y
T568B.
Mezclar el parche terminado T568A con los cables horizontales de terminación T568B (o al revés) no
produce problemas en el pinout de una instalación. Aunque puede degradar la calidad de la señal
ligeramente, este efecto es marginal y ciertamente no mayores que la producida por la mezcla de las
marcas de los cables en los canales.
Los estándares 568A y 568B tienen una gran cantidad de casos de uso, pero el estándar 568A parece ser el
más común en las redes actuales.
Es el cable cuyas puntas están armadas con las misma norma (T568A <----> T568A ó T568B<----
>T568B). Se utiliza entre dispositivos que funcionan en distintas capas del Modelo de Referencia OSI.
• De PC a Switch/Hub.
• De Switch a Router.
El cableado estructurado para redes de computadores tiene dos tipos de normas, la EIA/TIA-568A
(T568A) y la EIA/TIA-568B (T568B). Se diferencian por el orden de los colores de los pares a seguir en
el armado de los conectores RJ45. Si bien el uso de cualquiera de las dos normas es indiferente,
generalmente se utiliza la T568B para el cableado recto. Es el cable cuyas puntas están armadas con
distinta norma (T568A <----> T568B) en la Fig. 1 se muestra la forma de realizar las conexiones.
• De PC a PC.
• De Switch/Hub a Switch/Hub.
• De Router a Router (el cable serial se considera cruzado).
6. El cable cruzado, cruza los terminales de transmisión de un lado (T568A) para que lleguen a los
terminales de recepción del otro extremo (T568B). Es decir, un extremo va con T568A y el otro extremo
con T568B. Fig. 2 nos muestra la conexión del cable cruzado.
El cable directo,tiene ambos extremos con la misma norma (T568A)
FIGURA 1.Normas T568A/T568B
FIGURA 2.Normas T568A/T568B Cruzado
7. Cable Coaxial
El cable coaxial es similar al cable utilizado en las antenas de televisión: un hilo de cobre en la parte
central rodeada por una malla metálica y separados ambos elementos conductores por un cilindro de
plástico, protegidos finalmente por una cubierta exterior.
La malla metálica exterior del cable coaxial proporciona una pantalla para las interferencias. En
cuanto a la atenuación, disminuye según aumenta el grosor del hilo de cobre interior, de modo que se
consigue un mayor alcance de la señal. Figura 2 nos muestra la forma del Cable coaxial
Conector DB9
El conector DB9 (originalmente DE-9) es un conector analógico de 9 clavijas de la familia de
conectores D-Subminiature (D-Sub o Sub-D).
El conector DB9 se utiliza principalmente para conexiones en serie,ya que permite una transmisión
asíncrona de datos según lo establecido en la norma RS-232 (RS-232C).
Se debe tener en cuenta que existen adaptadores DB9-DB25 para convertir fácilmente un enchufe
DB9 en uno DB25 y viceversa.
Clavijas
FIGURA 3. Cable Coaxial
Tabla 1. Conector DB9 información por PIN Tabla 2. Conector DB9 conexión con conector RJ-45
FIGURA 4. Conector DB9
8. Número de clavija Nombre
1 CD: Detector de transmisión
2 RXD: Recibir datos
3 TXD: Transmitir datos
4 DTR: Terminal de datos lista
5 GND: Señal de tierra
6 DSR: Ajuste de datos listo
7 RTS: Permiso para transmitir
8 CTS: Listo para enviar
9 RI: Indicador de llamada
Protección

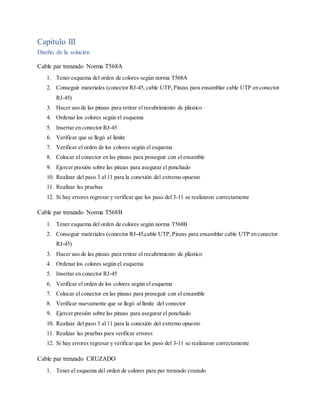

9. Capitulo III
Diseño de la solución
Cable par trenzado Norma T568A
1. Tener esquema del orden de colores según norma T568A
2. Conseguir materiales (conector RJ-45, cable UTP,Pinzas para ensamblar cable UTP en conector
RJ-45)
3. Hacer uso de las pinzas para retirar el recubrimiento de plástico
4. Ordenar los colores según el esquema
5. Insertar en conector RJ-45
6. Verificar que se llegó al limite
7. Verificar el orden de los colores según el esquema
8. Colocar el conector en las pinzas para proseguir con el ensamble
9. Ejercer presión sobre las pinzas para asegurar el ponchado
10. Realizar del paso 3 al 11 para la conexión del extremo opuesto
11. Realizar las pruebas
12. Si hay errores regresar y verificar que los paso del 3-11 se realizaron correctamente
Cable par trenzado Norma T568B
1. Tener esquema del orden de colores según norma T568B
2. Conseguir materiales (conector RJ-45,cable UTP,Pinzas para ensamblar cable UTP en conector
RJ-45)
3. Hacer uso de las pinzas para retirar el recubrimiento de plástico
4. Ordenar los colores según el esquema
5. Insertar en conector RJ-45
6. Verificar el orden de los colores según el esquema
7. Colocar el conector en las pinzas para proseguir con el ensamble
8. Verificar nuevamente que se llegó al límite del conector
9. Ejercer presión sobre las pinzas para asegurar el ponchado
10. Realizar del paso 3 al 11 para la conexión del extremo opuesto
11. Realizar las pruebas para verificar errores
12. Si hay errores regresar y verificar que los paso del 3-11 se realizaron correctamente
Cable par trenzado CRUZADO
1. Tener el esquema del orden de colores para par trenzado cruzado
10. 2. Ordenar los colores según el esquema
3. Insertar en conector RJ-45
4. Verificar que se llegó al limite
5. Verificar el orden de los colores según el esquema
6. Colocar el conector en las pinzas para proseguir con el ensamble
7. Verificar nuevamente que se llegó al límite del conector
8. Ejercer presión sobre las pinzas para asegurar el ensamble
9. Realizar del paso 3 al 11 para la conexión del extremo opuesto
10. Realizar las pruebas para verificar errores
11. Si hay errores regresar y verificar que los paso del 3-11 se realizaron correctamente
Cable coaxial
1. Tener el esquema del ensamble del cable coaxial
2. Conseguir materiales (Cable coaxial, conector, cuter)
3. Con el cúter eliminar el alambre de refuerzo ubicado a un costado del cable coaxial
4. Cortar parte del recubrimiento para liberar el alambre de cobre
5. Insertar el conector y empezar a girar hasta llegar al tope donde inicia el recubrimiento
6. Eliminar alambre de cobre sobrante y quede al límite del inicio del conector
7. Repetir el proceso de los pasos 4 al 6 para el extremo opuesto.
Cable Consola DB9
1. Tener el esquema de las conexiones del conector hembra DB9 a RJ-45 con cable UTP
2. Conseguir materiales (Cable UTP,conector DB9 hembra, conector RJ-45, pinzas para ensamblar
conector RJ-45, cautin, estaño, pasta para soldar)
3. Hacer uso de las pinzas para retirar el recubrimiento de plástico
4. Ordenar los colores según el esquema
5. Insertar en conector RJ-45
6. Verificar que se llegó al limite
7. Verificar el orden de los colores según el esquema
8. Colocar el conector en las pinzas para proseguir con el ensamble
9. Ejercer presión sobre las pinzas para asegurar el ensamble
10. En el extremo opuesto eliminar recubrimiento de 2 cm y de 3mm para recubrimiento cada cable
11. Seguir el orden del esquema y con el cautín soldar al conector DB9
12. Verificar visualmente que se realizó correctamente la conexión.
11. Capitulo IV
Desarrollo
1.Cortar con la punta de las tijeras una pequeña porción dela camisa del cable
2. Desenrollar y Separar los cables según el orden
*blanco naranja.
* Naranja.
* Blanco verde.
*azul.
* Blanco azul.
* Verde.
*blanco café.
* café
3. En el orden anterior y sin soltar los cables colocarlos paralelos para posteriormente cortarlos a un
mismo tamaño aproximadamente a 15mm. cuidando que no pierdan su lugar.
FIGURA 5 cortar la cubierta del cable
FIGURA 6 orden de los cables
FIGURA 7 cortar al mismo tamaño

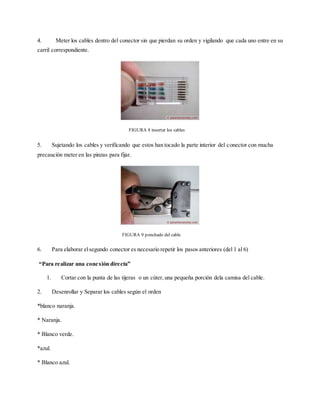

12. 4. Meter los cables dentro del conector sin que pierdan su orden y vigilando que cada uno entre en su
carril correspondiente.
5. Sujetando los cables y verificando que estos han tocado la parte interior del conector con mucha
precaución meter en las pinzas para fijar.
6. Para elaborar elsegundo conector es necesario repetir los pasos anteriores (del 1 al 6)
“Para realizar una conexión directa”
1. Cortar con la punta de las tijeras o un cúter, una pequeña porción dela camisa del cable.
2. Desenrollar y Separar los cables según el orden
*blanco naranja.
* Naranja.
* Blanco verde.
*azul.
* Blanco azul.
FIGURA 8 insertar los cables
FIGURA 9 ponchado del cable
13. * Verde.
*blanco café.
* café
3. En el orden anterior y sin soltar los cables colocarlos paralelos para posteriormente cortarlos a un
mismo tamaño aproximadamente a 15mm. cuidando que no pierdan su lugar.
4. Meterlos cables dentro del conector sin que pierdan su orden y vigilando que cada uno entre en su
carril correspondiente.
5. Sujetando los cables y verificando que estos han tocado la parte interior del conector con mucha
precaución meter el las pinzas para fijar.
6. Para elaborar el segundo conector es necesario repetir los pasos anteriores (del 1 al 6)
7. En cuanto estén listos los dos conectores es necesario colocarlos en un probador para
comprobar que estén funcionando correctamente y evitar daños al equipo a conectar.
Capítulo V
Pruebas
Conexión: Se configuraron 2 computadoras para posteriormente hacer ping y corroboras que
realmente se podía hacer transferencia de paquetes esto en el caso de los cables con la aplicación de la
Norma T568A, T568B y Cruzado
Visual: Que los cables estuvieran en el orden correcto y en la posición correcta esto para elcaso de
los cables con la aplicación de la Norma T568A, T568B y Cruzado, Cable coaxial, Cable consola DB9.
Tester: Se usó un aparato especializado para verificar que los 8 pines realmente estuvieran
funcionando correctamente esto para el caso de los cables con la aplicación de la Norma T568A, T568B y
Cruzado. Para el caso del cable coaxial se usó en la verificación del pin de cobre.
Conclusiones
En esta práctica realizada se obtuvo buenos resultados ya que se cumplieron los objetivos planteados
y afortunadamente no se tuvo ni un solo inconveniente permitiendo cumplir con el objetivo de aplicar las
normas de los cables de par trenzado y en la realización del cable coaxial, así como la conexión de RJ-45 a
DB9 a través de un cable UTP esto siguiendo un esquema para poder soldar correctamente los pines
correspondientes.
14. Referencias
1-borbons.(11 de 2008). borbons.Recuperadoel 04de marzode 2017, de
http://borbons.blogspot.mx/2008/11/practica-4-convertidor-rj45-db9.html
2-informatica.(s.f.). informatica.iescuravalera.es.Recuperadoel 04de marzo de 2017, de
/informatica.iescuravalera.es:http://informatica.iescuravalera.es/iflica/gtfinal/libro/c120.html
3-prensaperu.(s.f.). prensaperu. Recuperadoel 04de marzo de 2017, de prensaperu:
prensaperu.tripod.com/...7907/NORMA_T568A_-__T568B_-_CABLE_UTP_J45.pdf
