Este documento describe dos normas para el cableado estructurado de redes de computadoras, EIA-TIA 568A y EIA-TIA 568B. Se diferencian en el orden de los colores de los pares de cables RJ45. La norma 568A especifica requisitos para cableado de telecomunicaciones en oficinas como topologías, distancias y parámetros de rendimiento para más de 10 años. La norma 568B sigue el mismo orden de colores pero en los extremos opuestos del cable.

1. Elizabeth James S.11° JInstituto Comercial Panamá

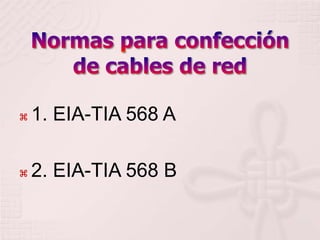

2. Normas para confección de cables de red1. EIA-TIA 568 A2. EIA-TIA 568 B

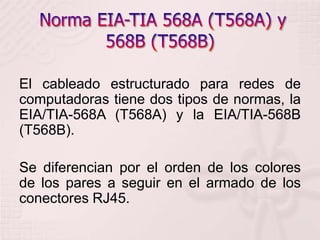

3. Norma EIA-TIA 568A (T568A) y 568B (T568B) El cableado estructurado para redes de computadoras tiene dos tipos de normas, la EIA/TIA-568A (T568A) y la EIA/TIA-568B (T568B).Se diferencian por el orden de los colores de los pares a seguir en el armado de los conectores RJ45.

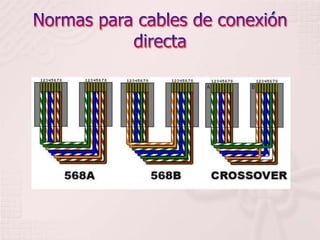

4. Normas para cables de conexión directa

5. EIA - TIA 568 A

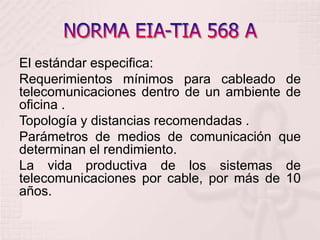

6. NORMA EIA-TIA 568 A El estándar especifica: Requerimientos mínimos para cableado de telecomunicaciones dentro de un ambiente de oficina .Topología y distancias recomendadas .Parámetros de medios de comunicación que determinan el rendimiento. La vida productiva de los sistemas de telecomunicaciones por cable, por más de 10 años.

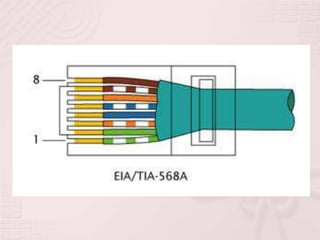

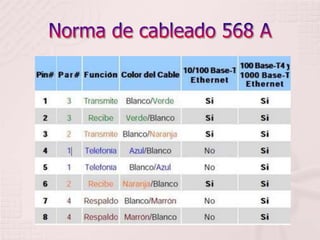

7. Norma de cableado 568 A

9. EIA - TIA 568 B

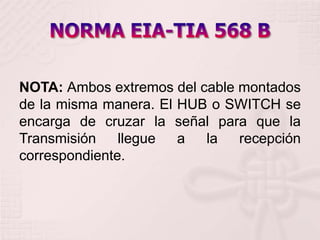

10. NORMA EIA-TIA 568 B NOTA: Ambos extremos del cable montados de la misma manera. El HUB o SWITCH se encarga de cruzar la señal para que la Transmisión llegue a la recepción correspondiente.

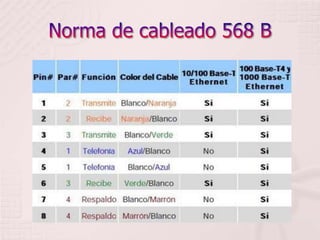

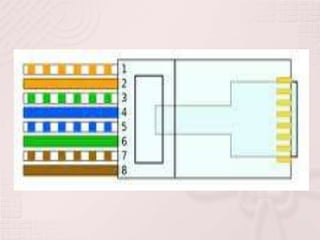

11. Norma de cableado 568 B

13. Cable Cruzado

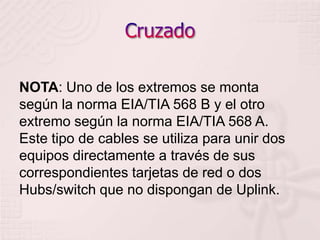

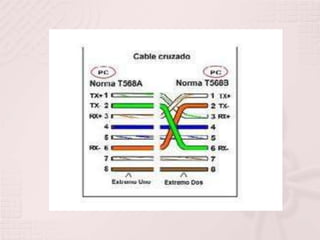

14. CruzadoNOTA: Uno de los extremos se monta según la norma EIA/TIA 568 B y el otro extremo según la norma EIA/TIA 568 A. Este tipo de cables se utiliza para unir dos equipos directamente a través de sus correspondientes tarjetas de red o dos Hubs/switch que no dispongan de Uplink.
