Este documento explica diferentes tipos de puertos, conectores y dispositivos de entrada/salida utilizados en computadoras. Describe conceptos como puertos, sockets, tarjetas madre, slots, conectores VGA, video compuesto, S-video, video componente, DVI, HDMI, LPT1, RS-232, USB, Firewire, PS/2, LAN, modem, audio 3.1, audio 5.1, game port, PCMCIA, SPDIF, IDE, SATA, RAID, AGP, CNR, AMR, PCI, PCIe x1, memor

1. ACTIVIDAD
del Sena

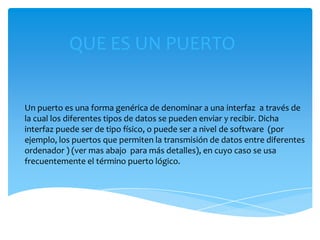

2. QUE ES UN PUERTO
Un puerto es una forma genérica de denominar a una interfaz a través de
la cual los diferentes tipos de datos se pueden enviar y recibir. Dicha
interfaz puede ser de tipo físico, o puede ser a nivel de software (por
ejemplo, los puertos que permiten la transmisión de datos entre diferentes
ordenador ) (ver mas abajo para más detalles), en cuyo caso se usa
frecuentemente el término puerto lógico.

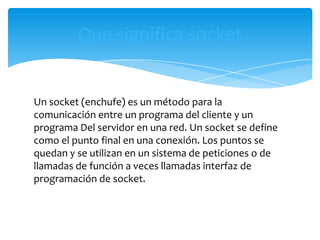

3. Que significa socket
Un socket (enchufe) es un método para la
comunicación entre un programa del cliente y un
programa Del servidor en una red. Un socket se define
como el punto final en una conexión. Los puntos se
quedan y se utilizan en un sistema de peticiones o de
llamadas de función a veces llamadas interfaz de
programación de socket.

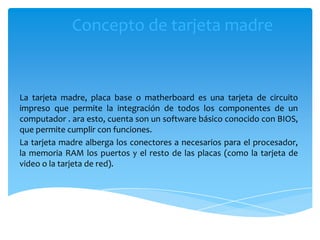

4. Concepto de tarjeta madre
La tarjeta madre, placa base o matherboard es una tarjeta de circuito
impreso que permite la integración de todos los componentes de un
computador . ara esto, cuenta son un software básico conocido con BIOS,
que permite cumplir con funciones.
La tarjeta madre alberga los conectores a necesarios para el procesador,
la memoria RAM los puertos y el resto de las placas (como la tarjeta de
video o la tarjeta de red).

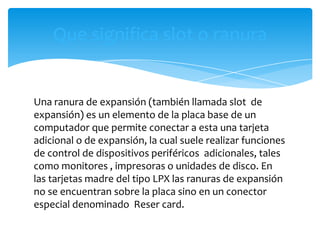

5. Que significa slot o ranura
Una ranura de expansión (también llamada slot de
expansión) es un elemento de la placa base de un
computador que permite conectar a esta una tarjeta
adicional o de expansión, la cual suele realizar funciones
de control de dispositivos periféricos adicionales, tales
como monitores , impresoras o unidades de disco. En
las tarjetas madre del tipo LPX las ranuras de expansión
no se encuentran sobre la placa sino en un conector
especial denominado Reser card.

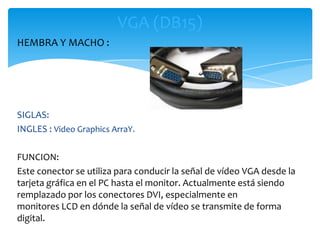

6. VGA (DB15)
HEMBRA Y MACHO :
SIGLAS:
INGLES : Video Graphics ArraY.
FUNCION:
Este conector se utiliza para conducir la señal de vídeo VGA desde la
tarjeta gráfica en el PC hasta el monitor. Actualmente está siendo
remplazado por los conectores DVI, especialmente en
monitores LCD en dónde la señal de vídeo se transmite de forma
digital.

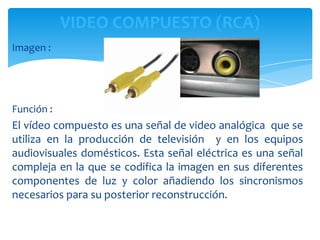

7. VIDEO COMPUESTO (RCA)
Imagen :
Función :
El vídeo compuesto es una señal de video analógica que se
utiliza en la producción de televisión y en los equipos
audiovisuales domésticos. Esta señal eléctrica es una señal
compleja en la que se codifica la imagen en sus diferentes
componentes de luz y color añadiendo los sincronismos
necesarios para su posterior reconstrucción.

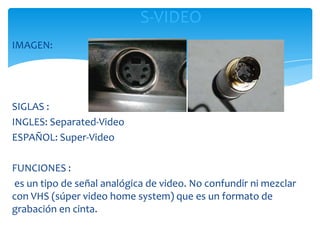

8. S-VIDEO
IMAGEN:
SIGLAS :
INGLES: Separated-Video
ESPAÑOL: Super-Video
FUNCIONES :
es un tipo de señal analógica de video. No confundir ni mezclar
con VHS (súper video home system) que es un formato de
grabación en cinta.

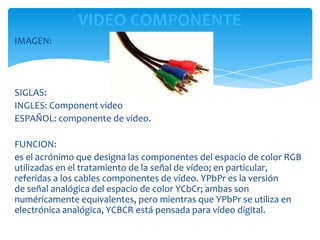

9. VIDEO COMPONENTE
IMAGEN:
SIGLAS:
INGLES: Component video
ESPAÑOL: componente de video.
FUNCION:
es el acrónimo que designa las componentes del espacio de color RGB
utilizadas en el tratamiento de la señal de vídeo; en particular,
referidas a los cables componentes de vídeo. YPbPr es la versión
de señal analógica del espacio de color YCbCr; ambas son
numéricamente equivalentes, pero mientras que YPbPr se utiliza en
electrónica analógica, YCBCR está pensada para vídeo digital.

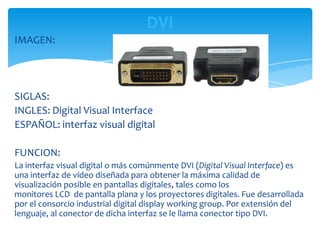

10. DVI
IMAGEN:
SIGLAS:
INGLES: Digital Visual Interface
ESPAÑOL: interfaz visual digital
FUNCION:
La interfaz visual digital o más comúnmente DVI (Digital Visual Interface) es
una interfaz de vídeo diseñada para obtener la máxima calidad de
visualización posible en pantallas digitales, tales como los
monitores LCD de pantalla plana y los proyectores digitales. Fue desarrollada
por el consorcio industrial digital display working group. Por extensión del
lenguaje, al conector de dicha interfaz se le llama conector tipo DVI.

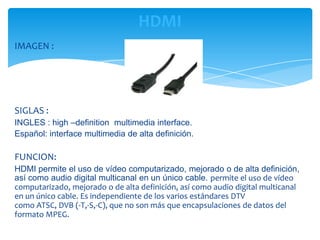

11. HDMI
IMAGEN :
SIGLAS :
INGLES : high –definition multimedia interface.
Español: interface multimedia de alta definición.
FUNCION:
HDMI permite el uso de vídeo computarizado, mejorado o de alta definición,
así como audio digital multicanal en un único cable. permite el uso de vídeo
computarizado, mejorado o de alta definición, así como audio digital multicanal
en un único cable. Es independiente de los varios estándares DTV
como ATSC, DVB (-T,-S,-C), que no son más que encapsulaciones de datos del
formato MPEG.

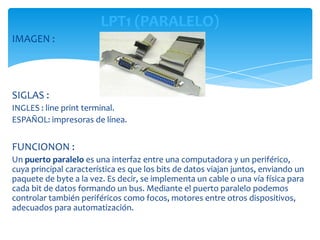

12. LPT1 (PARALELO)
IMAGEN :
SIGLAS :
INGLES : line print terminal.
ESPAÑOL: impresoras de línea.
FUNCIONON :
Un puerto paralelo es una interfaz entre una computadora y un periférico,
cuya principal característica es que los bits de datos viajan juntos, enviando un
paquete de byte a la vez. Es decir, se implementa un cable o una vía física para
cada bit de datos formando un bus. Mediante el puerto paralelo podemos
controlar también periféricos como focos, motores entre otros dispositivos,
adecuados para automatización.

13. RS-232 (SERIAL)
IMAGEN :
SIGLAS :
INGLES : recommended standard 232
ESPAÑOL: estandar recomendado
FUNCIONES :
Se pueden encontrar de 9 a 25 pines . RS232 es una interfaz que designa
una norma para el intercambio de una serie de datos binarios entre
un DTE (Equipo terminal de datos) y un DCE (Data Communication
Equipment, Equipo de Comunicación de datos), aunque existen otras en las
que también se utiliza la interfaz RS-232.

14. USB 2.0
IMAGEN :
SIGLAS :
INGLES: universal serial bus.
ESPAÑOL: bus universal en serie.
FUNCIONES :
es un estándar industrial desarrollado en los años 1990 que define los
cables, conectores y protocolos usados en un bus para conectar,
comunicar y proveer de alimentación eléctrica entre ordenadores y
periféricos y dispositivos electrónicos.

15. USB 3.0
IMAGEN :
SIGLAS :
INGLES: universal serial bus
ESPAÑOL: bus universal en serie
FUNCIONES :
USB 3.0 es la segunda revisión importante de la Universal Serial Bus (USB)
estándar para la conectividad informática.
USB 3.0 tiene una velocidad de transmisión de hasta 5 Gbit/s, que es 10 veces
más rápido que USB 2.0(480 Mbit/s). USB 3.0 reduce significativamente el
tiempo requerido para la transmisión de datos, reduce el consumo de energía y
es compatible con USB 2.0.

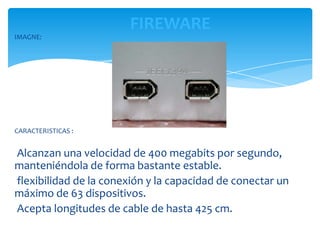

16. FIREWARE
IMAGNE:
CARACTERISTICAS :
Alcanzan una velocidad de 400 megabits por segundo,
manteniéndola de forma bastante estable.
flexibilidad de la conexión y la capacidad de conectar un
máximo de 63 dispositivos.
Acepta longitudes de cable de hasta 425 cm.

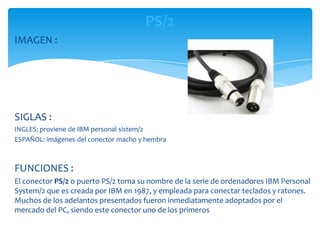

17. PS/2
IMAGEN :
SIGLAS :
INGLES: proviene de IBM personal sistem/2
ESPAÑOL: imágenes del conector macho y hembra
FUNCIONES :
El conector PS/2 o puerto PS/2 toma su nombre de la serie de ordenadores IBM Personal
System/2 que es creada por IBM en 1987, y empleada para conectar teclados y ratones.
Muchos de los adelantos presentados fueron inmediatamente adoptados por el
mercado del PC, siendo este conector uno de los primeros

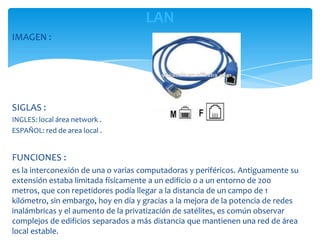

18. LAN
IMAGEN :
SIGLAS :
INGLES: local área network .
ESPAÑOL: red de area local .
FUNCIONES :
es la interconexión de una o varias computadoras y periféricos. Antiguamente su
extensión estaba limitada físicamente a un edificio o a un entorno de 200
metros, que con repetidores podía llegar a la distancia de un campo de 1
kilómetro, sin embargo, hoy en día y gracias a la mejora de la potencia de redes
inalámbricas y el aumento de la privatización de satélites, es común observar
complejos de edificios separados a más distancia que mantienen una red de área
local estable.

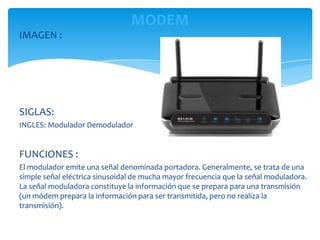

19. MODEM
IMAGEN :
SIGLAS:
INGLES: Modulador Demodulador
FUNCIONES :
El modulador emite una señal denominada portadora. Generalmente, se trata de una
simple señal eléctrica sinusoidal de mucha mayor frecuencia que la señal moduladora.
La señal moduladora constituye la información que se prepara para una transmisión
(un módem prepara la información para ser transmitida, pero no realiza la
transmisión).

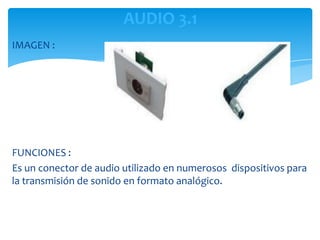

20. AUDIO 3.1
IMAGEN :
FUNCIONES :
Es un conector de audio utilizado en numerosos dispositivos para
la transmisión de sonido en formato analógico.

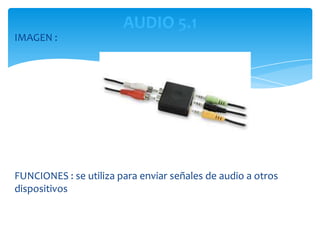

21. AUDIO 5.1
IMAGEN :
FUNCIONES : se utiliza para enviar señales de audio a otros
dispositivos

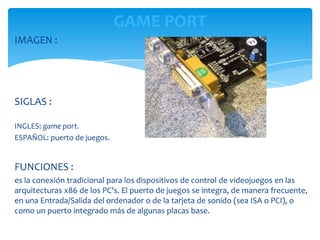

22. GAME PORT
IMAGEN :
SIGLAS :
INGLES: game port.
ESPAÑOL: puerto de juegos.
FUNCIONES :
es la conexión tradicional para los dispositivos de control de videojuegos en las
arquitecturas x86 de los PC's. El puerto de juegos se integra, de manera frecuente,
en una Entrada/Salida del ordenador o de la tarjeta de sonido (sea ISA o PCI), o
como un puerto integrado más de algunas placas base.

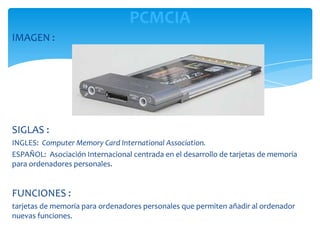

23. PCMCIA
IMAGEN :
SIGLAS :
INGLES: Computer Memory Card International Association.
ESPAÑOL: Asociación Internacional centrada en el desarrollo de tarjetas de memoria
para ordenadores personales.
FUNCIONES :
tarjetas de memoria para ordenadores personales que permiten añadir al ordenador
nuevas funciones.

24. SPDIF
IMAGEN :
SIGLAS :
INGLES: Sony/Philips Digital Interface Format
ESPAÑOL: Formato de Interfaz Digital
FUNCIONES :
Consiste en un protocolo a nivel de hardware para la transmisión de señales de
video digital moduladas en PCM entre dispositivos y componentes
estereofónicos.

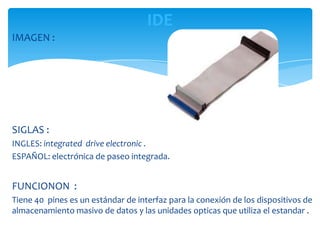

25. IDE
IMAGEN :
SIGLAS :
INGLES: integrated drive electronic .
ESPAÑOL: electrónica de paseo integrada.
FUNCIONON :
Tiene 40 pines es un estándar de interfaz para la conexión de los dispositivos de
almacenamiento masivo de datos y las unidades opticas que utiliza el estandar .

26. SERIAL- ATA
IMAGEN :
SIGLAS :
INGLES: Serial Advanced Technology Attachment.
ESPAÑOL: serie avanzado accesorio de tecnologia .
FUNCIONES :
es una interfaz de transferencia de datos entre la placa base y algunos dispositivos
de almacenamiento, como puede ser el disco duro, lectores y regrabadores de
CD/DVD/BR, Unidades de Estado Sólido u otros dispositivos de altas prestaciones
que están siendo todavía desarrollados.

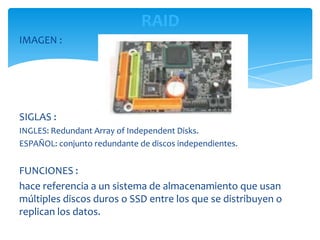

27. RAID
IMAGEN :
SIGLAS :
INGLES: Redundant Array of Independent Disks.
ESPAÑOL: conjunto redundante de discos independientes.
FUNCIONES :
hace referencia a un sistema de almacenamiento que usan
múltiples discos duros o SSD entre los que se distribuyen o
replican los datos.

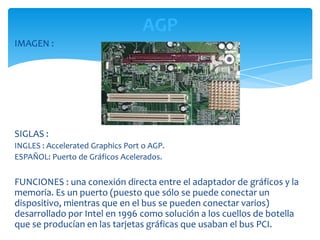

28. AGP
IMAGEN :
SIGLAS :
INGLES : Accelerated Graphics Port o AGP.
ESPAÑOL: Puerto de Gráficos Acelerados.
FUNCIONES : una conexión directa entre el adaptador de gráficos y la
memoria. Es un puerto (puesto que sólo se puede conectar un
dispositivo, mientras que en el bus se pueden conectar varios)
desarrollado por Intel en 1996 como solución a los cuellos de botella
que se producían en las tarjetas gráficas que usaban el bus PCI.

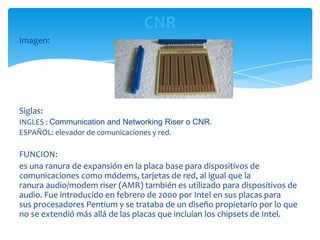

29. CNR
Imagen:
Siglas:
INGLES : Communication and Networking Riser o CNR.
ESPAÑOL: elevador de comunicaciones y red.
FUNCION:
es una ranura de expansión en la placa base para dispositivos de
comunicaciones como módems, tarjetas de red, al igual que la
ranura audio/modem riser (AMR) también es utilizado para dispositivos de
audio. Fue introducido en febrero de 2000 por Intel en sus placas para
sus procesadores Pentium y se trataba de un diseño propietario por lo que
no se extendió más allá de las placas que incluían los chipsets de Intel.

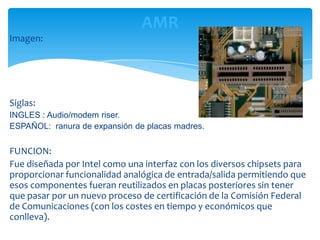

30. AMR
Imagen:
Siglas:
INGLES : Audio/modem riser.
ESPAÑOL: ranura de expansión de placas madres.
FUNCION:
Fue diseñada por Intel como una interfaz con los diversos chipsets para
proporcionar funcionalidad analógica de entrada/salida permitiendo que
esos componentes fueran reutilizados en placas posteriores sin tener
que pasar por un nuevo proceso de certificación de la Comisión Federal
de Comunicaciones (con los costes en tiempo y económicos que
conlleva).

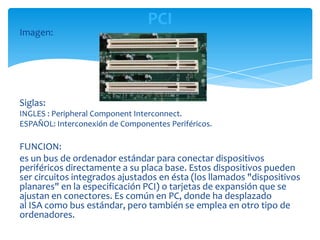

31. PCI
Imagen:
Siglas:
INGLES : Peripheral Component Interconnect.
ESPAÑOL: Interconexión de Componentes Periféricos.
FUNCION:
es un bus de ordenador estándar para conectar dispositivos
periféricos directamente a su placa base. Estos dispositivos pueden
ser circuitos integrados ajustados en ésta (los llamados "dispositivos
planares" en la especificación PCI) o tarjetas de expansión que se
ajustan en conectores. Es común en PC, donde ha desplazado
al ISA como bus estándar, pero también se emplea en otro tipo de
ordenadores.

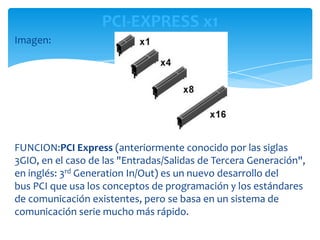

32. PCI-EXPRESS x1
Imagen:
FUNCION:PCI Express (anteriormente conocido por las siglas
3GIO, en el caso de las "Entradas/Salidas de Tercera Generación",
en inglés: 3rd Generation In/Out) es un nuevo desarrollo del
bus PCI que usa los conceptos de programación y los estándares
de comunicación existentes, pero se basa en un sistema de
comunicación serie mucho más rápido.

33. DDR1
Imagen:
CARACTERISTICA:
la memoria DDR1 llega hasta 400mhz,tu tienes una a
333mhz,pues te aseguro que puedes montarle una a 400mhz sin
problemas.

34. DDR2
IMÁGENES:
SIGLAS:
INGLES: Double Data Rate type two Synchronous Dynamic Random-
Access Memory
FUNCIONES :
Las memorias DDR2 son una mejora de las memorias DDR
(Double Data Rate), que permiten que los búferes de
entrada/salida trabajen al doble de la frecuencia del núcleo,
permitiendo que durante cada ciclo de reloj se realicen cuatro
transferencias.

35. DDR3
Imagen:
Siglas:
INGLES :Double Data Rate type three Synchronous Dynamic Random-Access Memory.
ESPAÑOL: velocidad doble de datos dinámica síncrona acceso aleatoria a memoria.
FUNCION:
DDR3 sdram permite usar integrados de 512 mib a 8 gib , siendo posible fabricar modulos
hasta de 16 gib.

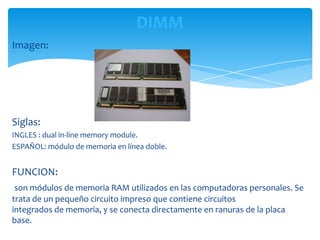

36. DIMM
Imagen:
Siglas:
INGLES : dual in-line memory module.
ESPAÑOL: módulo de memoria en línea doble.
FUNCION:
son módulos de memoria RAM utilizados en las computadoras personales. Se
trata de un pequeño circuito impreso que contiene circuitos
integrados de memoria, y se conecta directamente en ranuras de la placa
base.

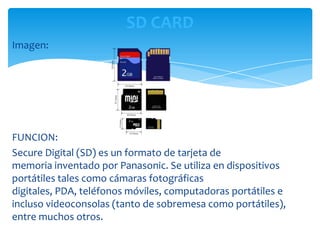

37. SD CARD
Imagen:
FUNCION:
Secure Digital (SD) es un formato de tarjeta de
memoria inventado por Panasonic. Se utiliza en dispositivos
portátiles tales como cámaras fotográficas
digitales, PDA, teléfonos móviles, computadoras portátiles e
incluso videoconsolas (tanto de sobremesa como portátiles),
entre muchos otros.

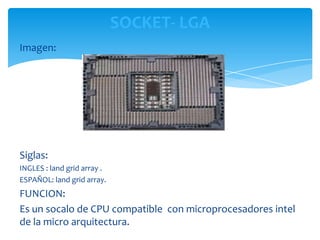

38. SOCKET- LGA
Imagen:
Siglas:
INGLES : land grid array .
ESPAÑOL: land grid array.
FUNCION:
Es un socalo de CPU compatible con microprocesadores intel
de la micro arquitectura.

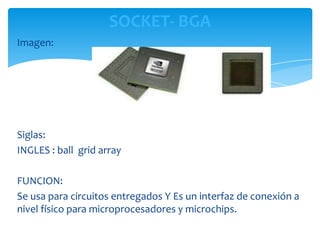

39. SOCKET- BGA
Imagen:
Siglas:
INGLES : ball grid array
FUNCION:
Se usa para circuitos entregados Y Es un interfaz de conexión a
nivel físico para microprocesadores y microchips.

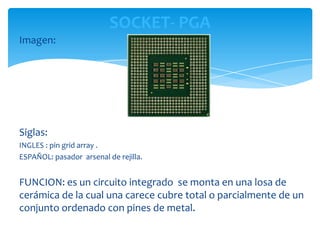

40. SOCKET- PGA
Imagen:
Siglas:
INGLES : pin grid array .
ESPAÑOL: pasador arsenal de rejilla.
FUNCION: es un circuito integrado se monta en una losa de
cerámica de la cual una carece cubre total o parcialmente de un
conjunto ordenado con pines de metal.
